医用双向氧气调节阀分流结构设计

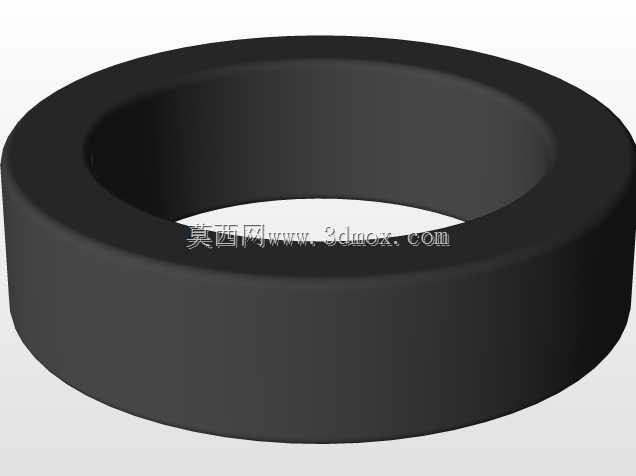

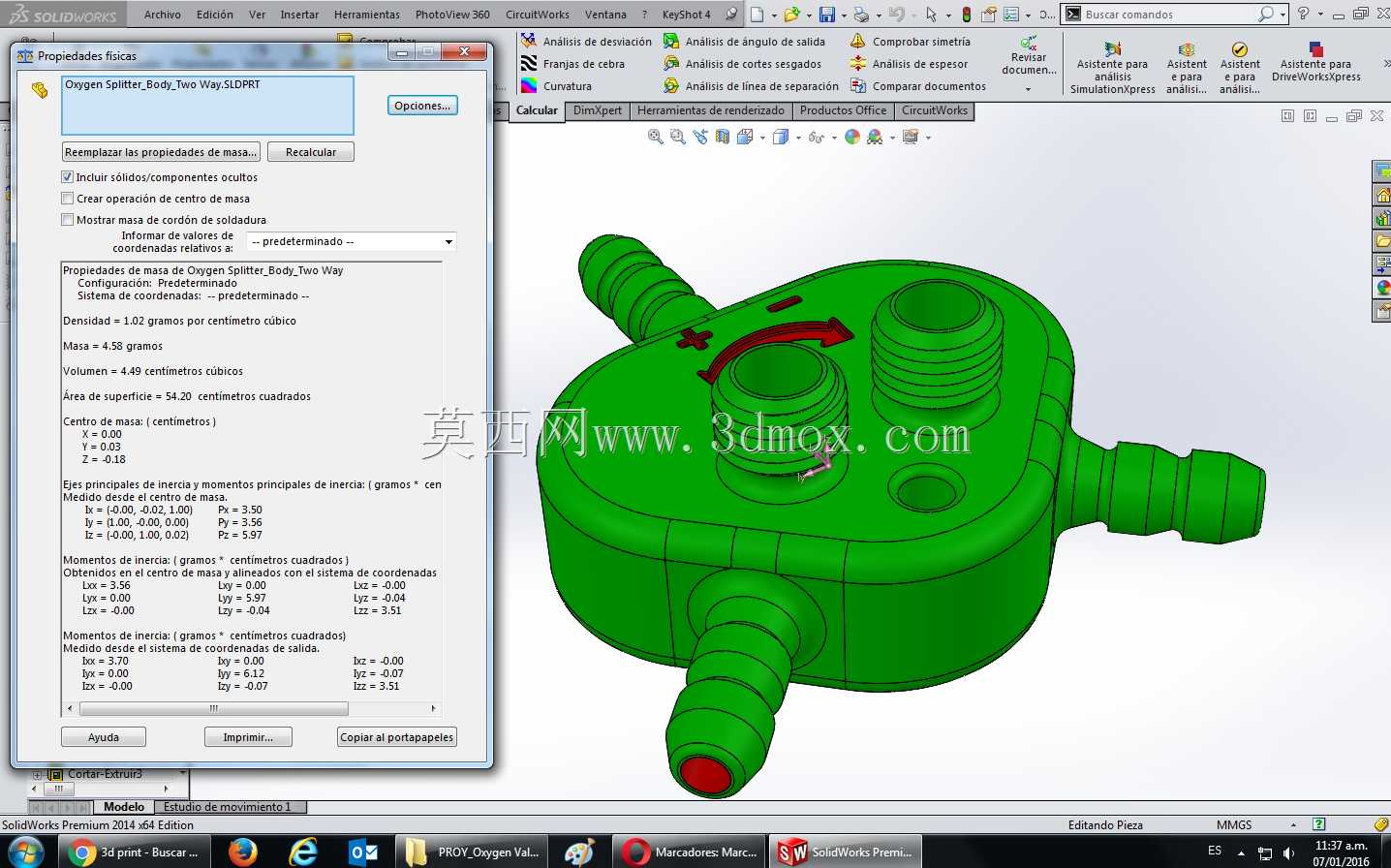

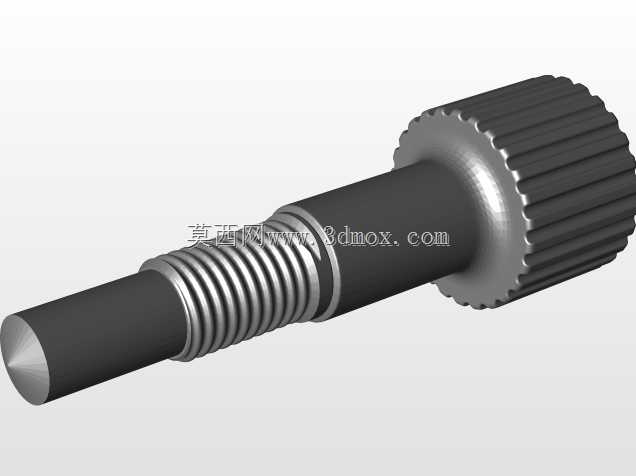

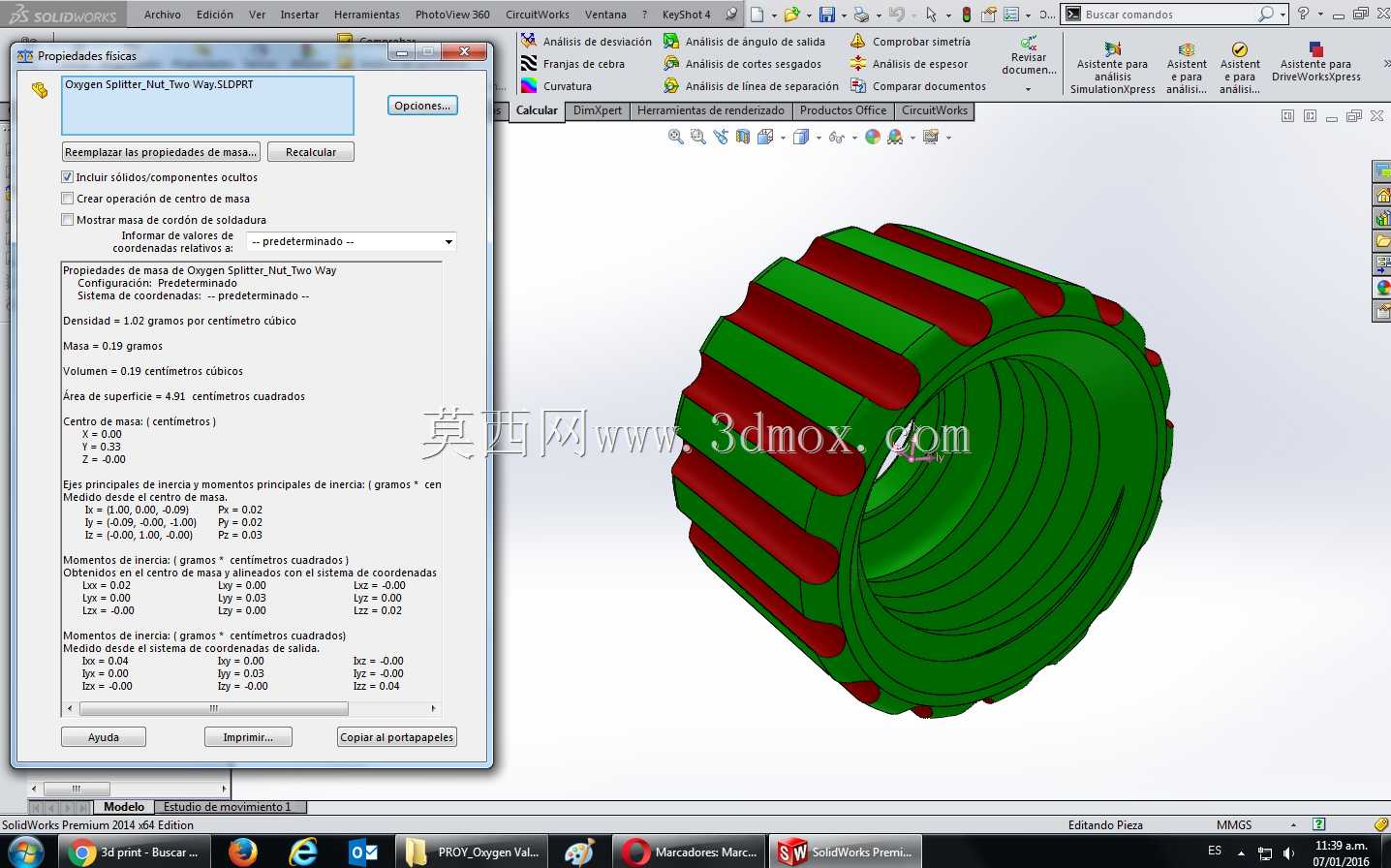

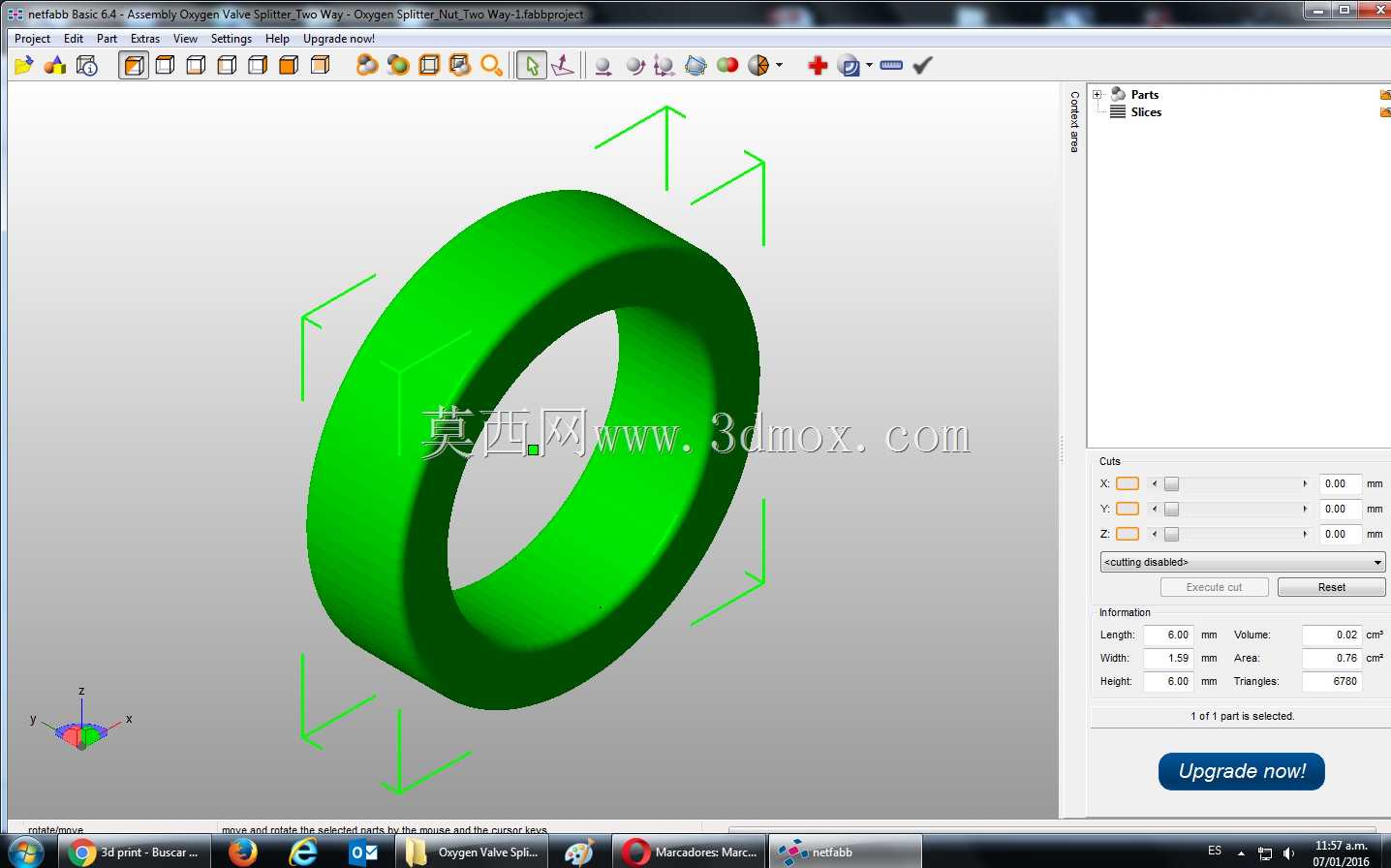

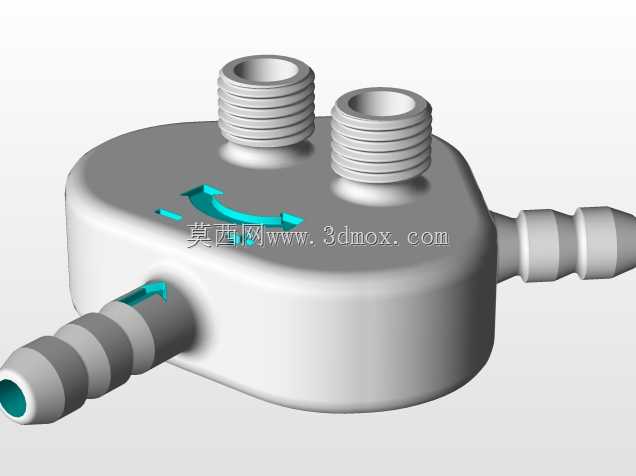

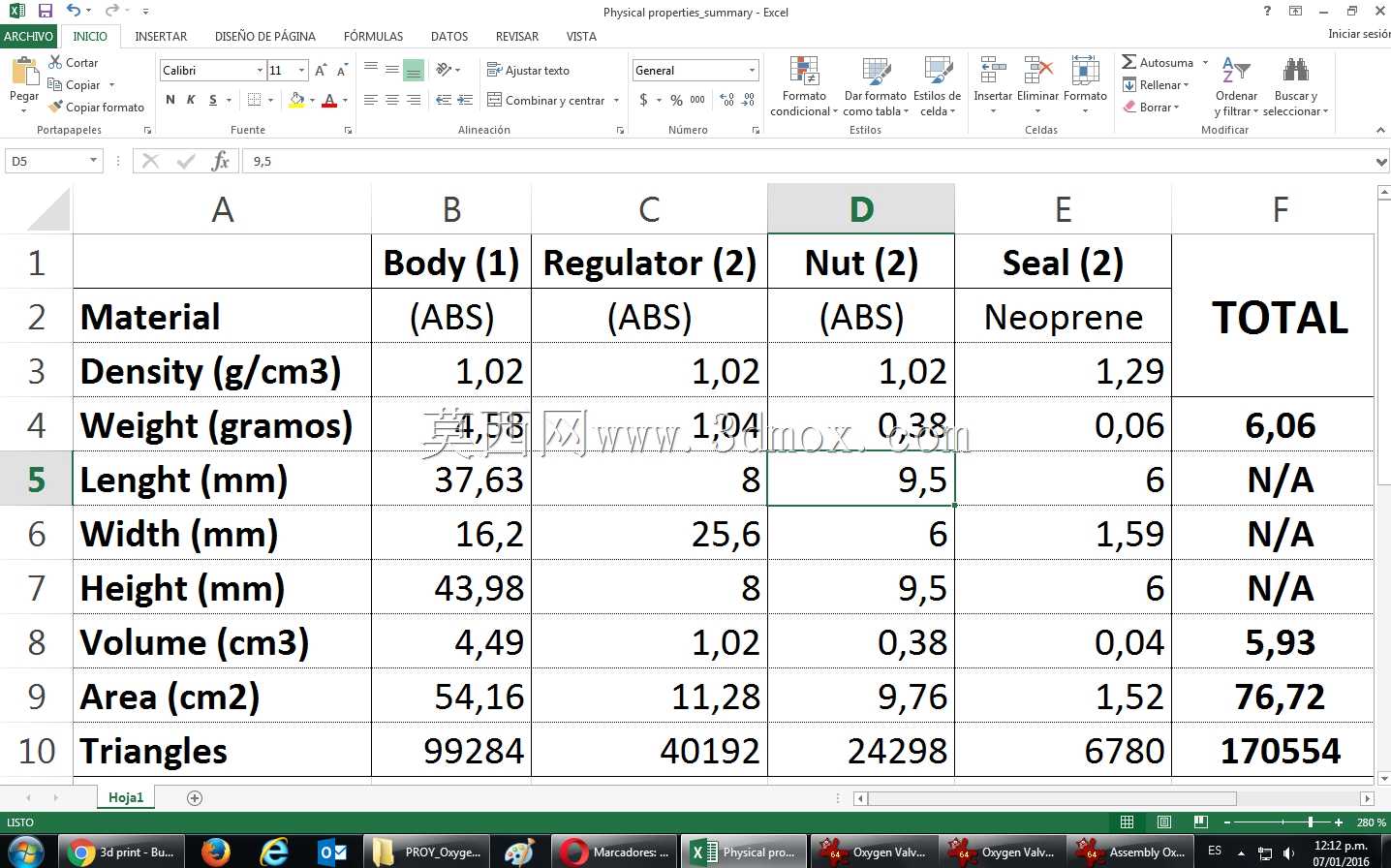

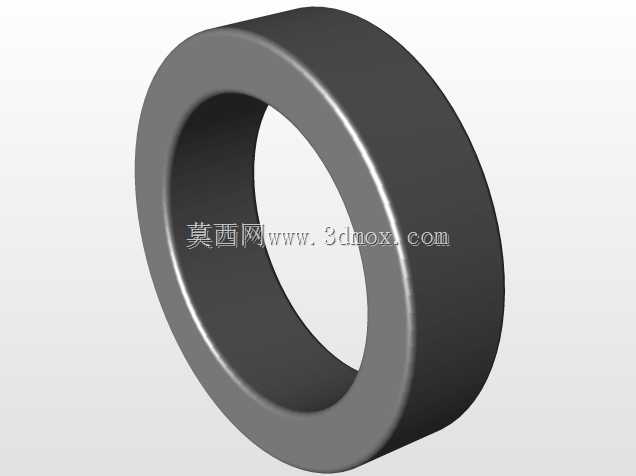

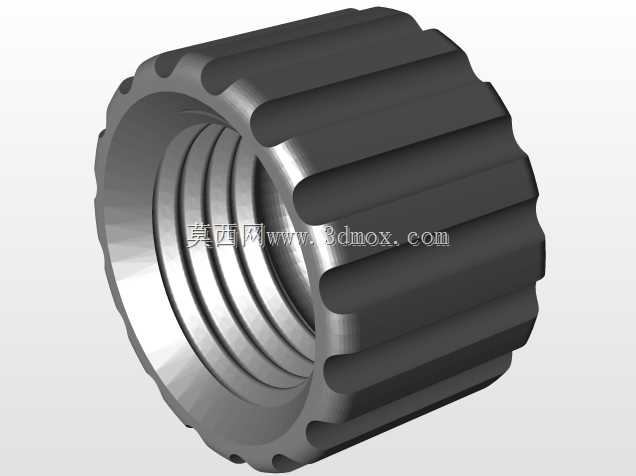

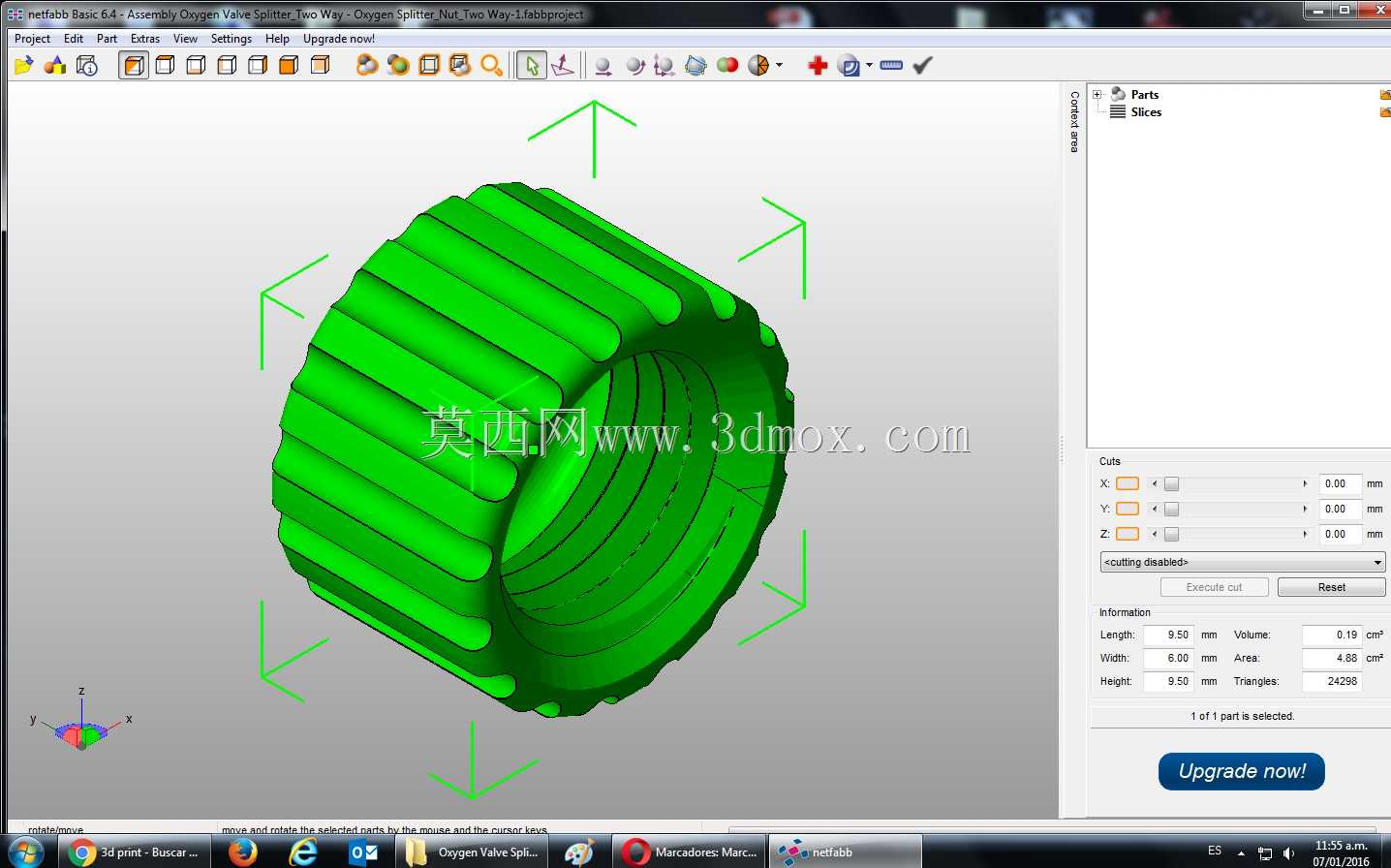

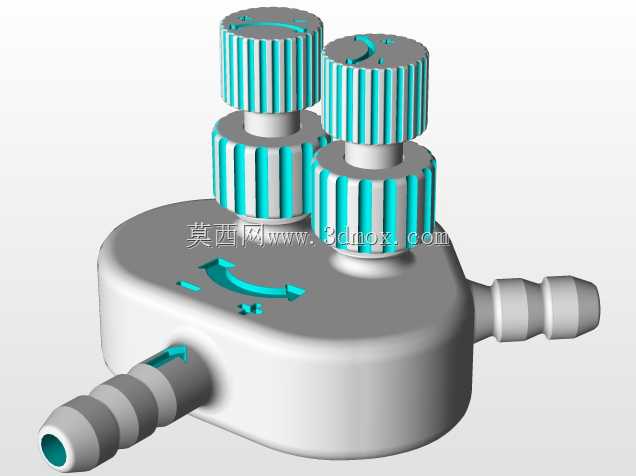

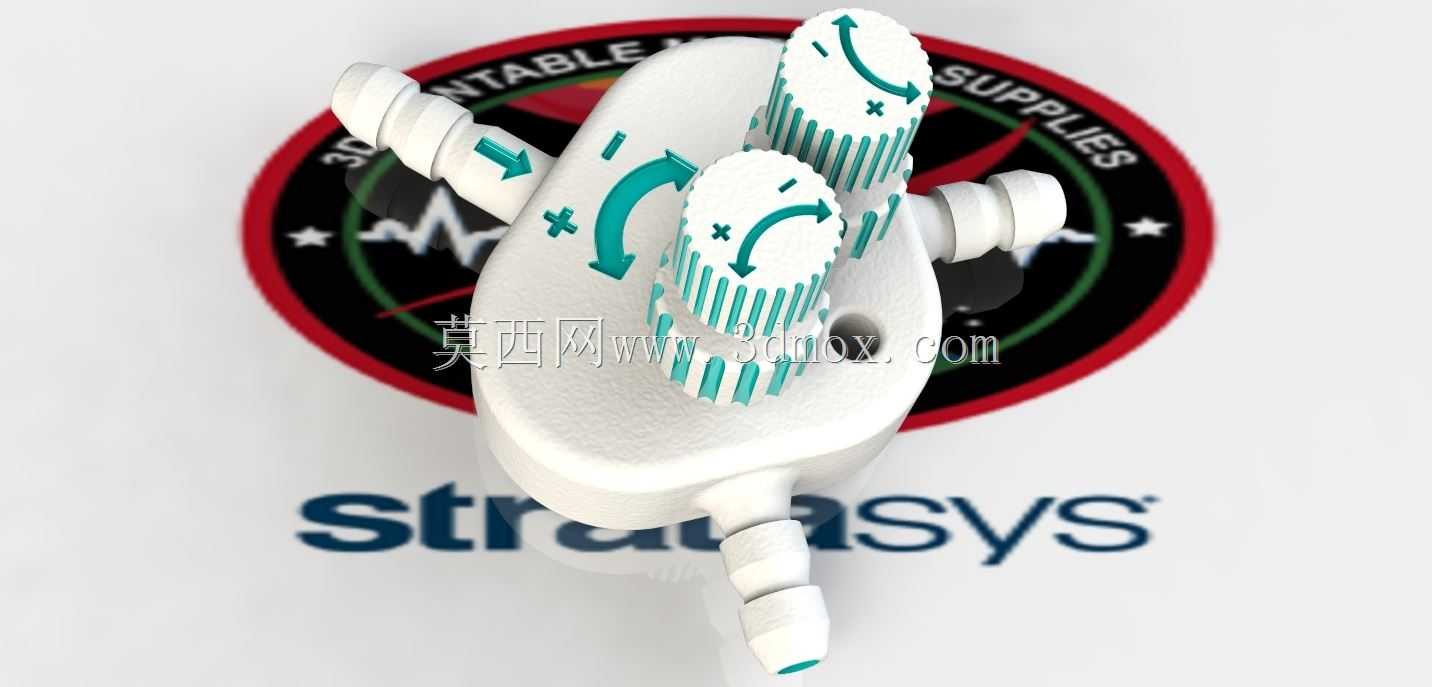

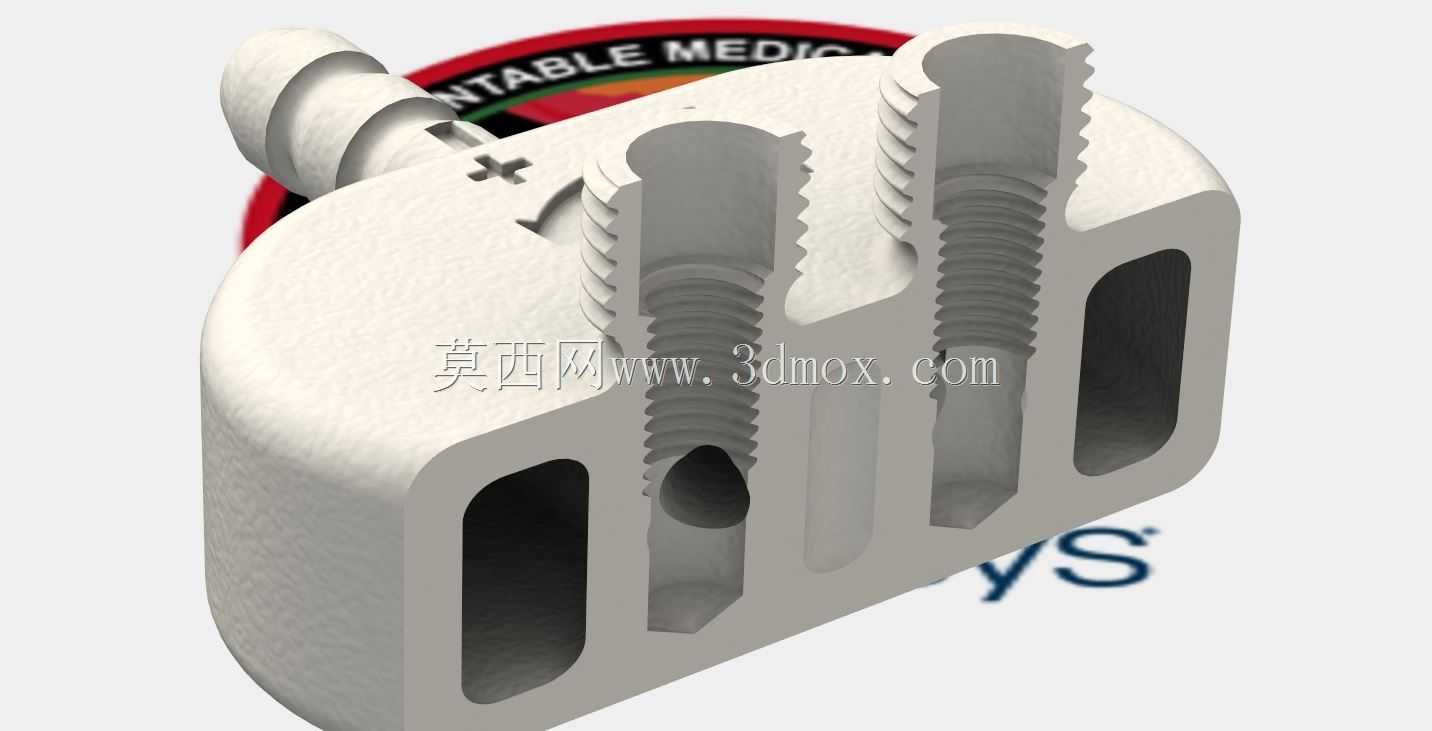

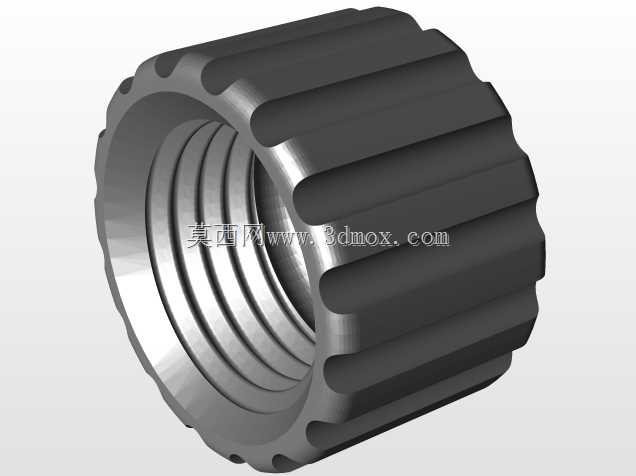

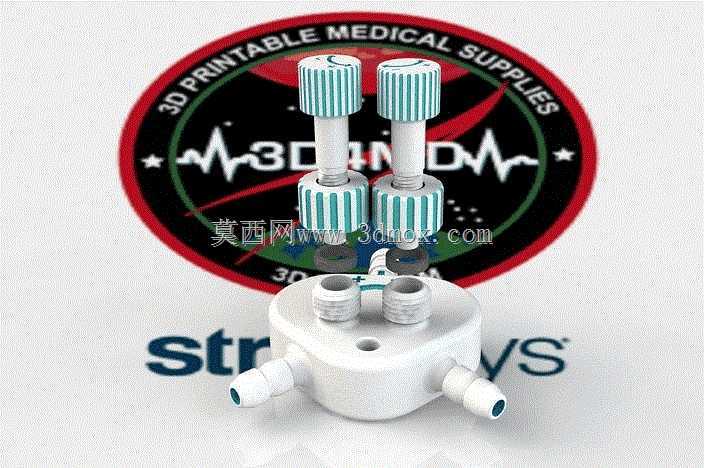

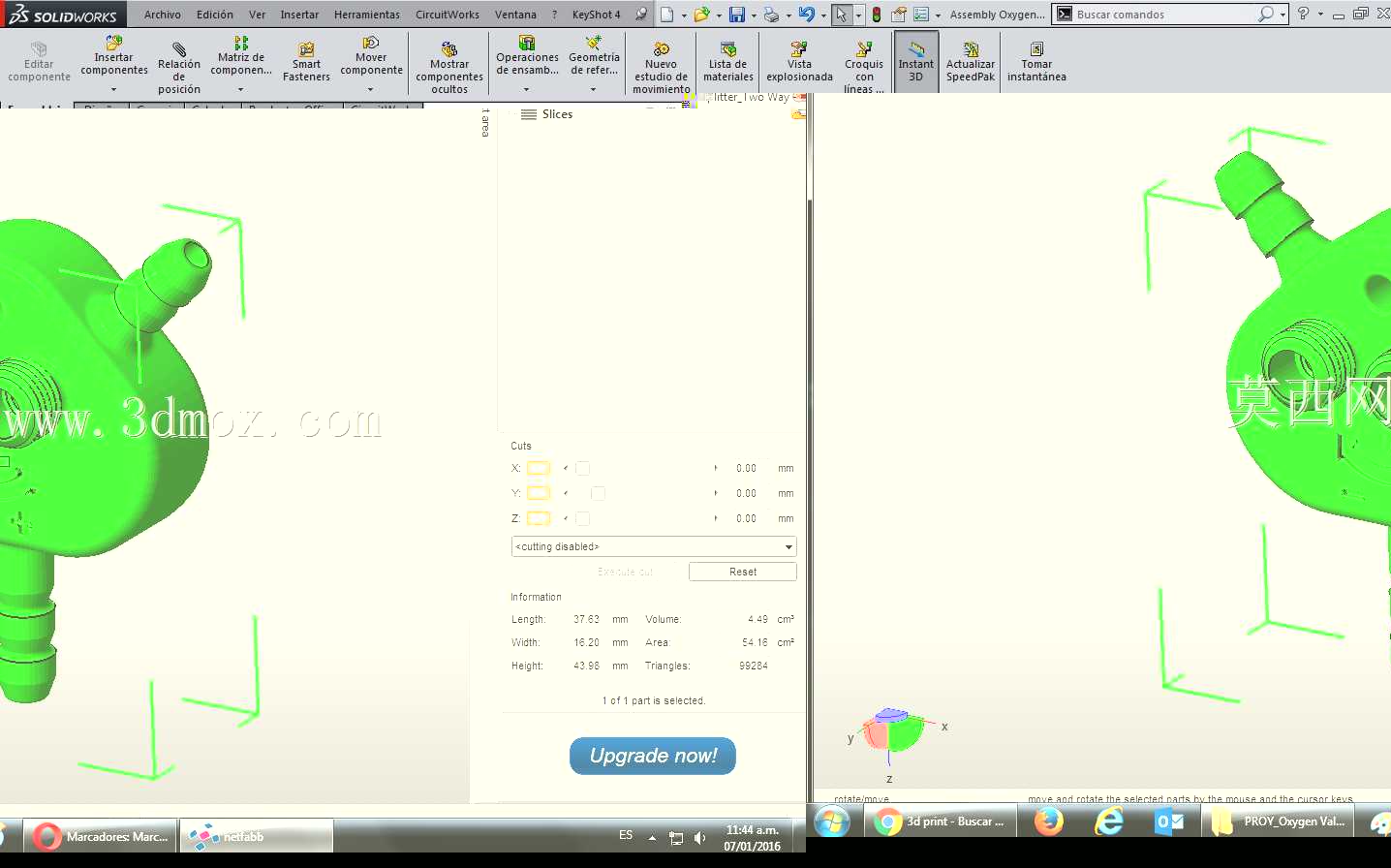

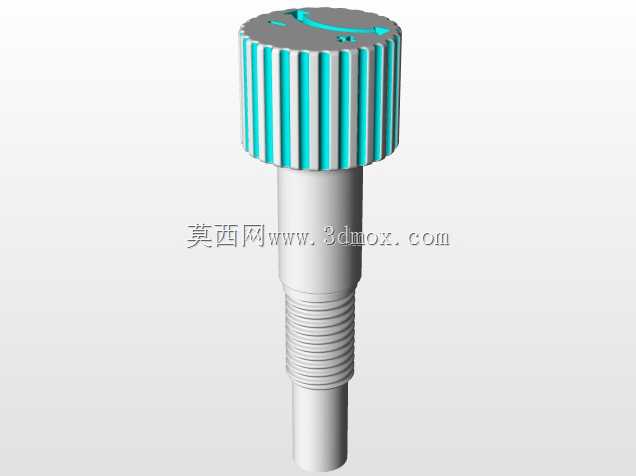

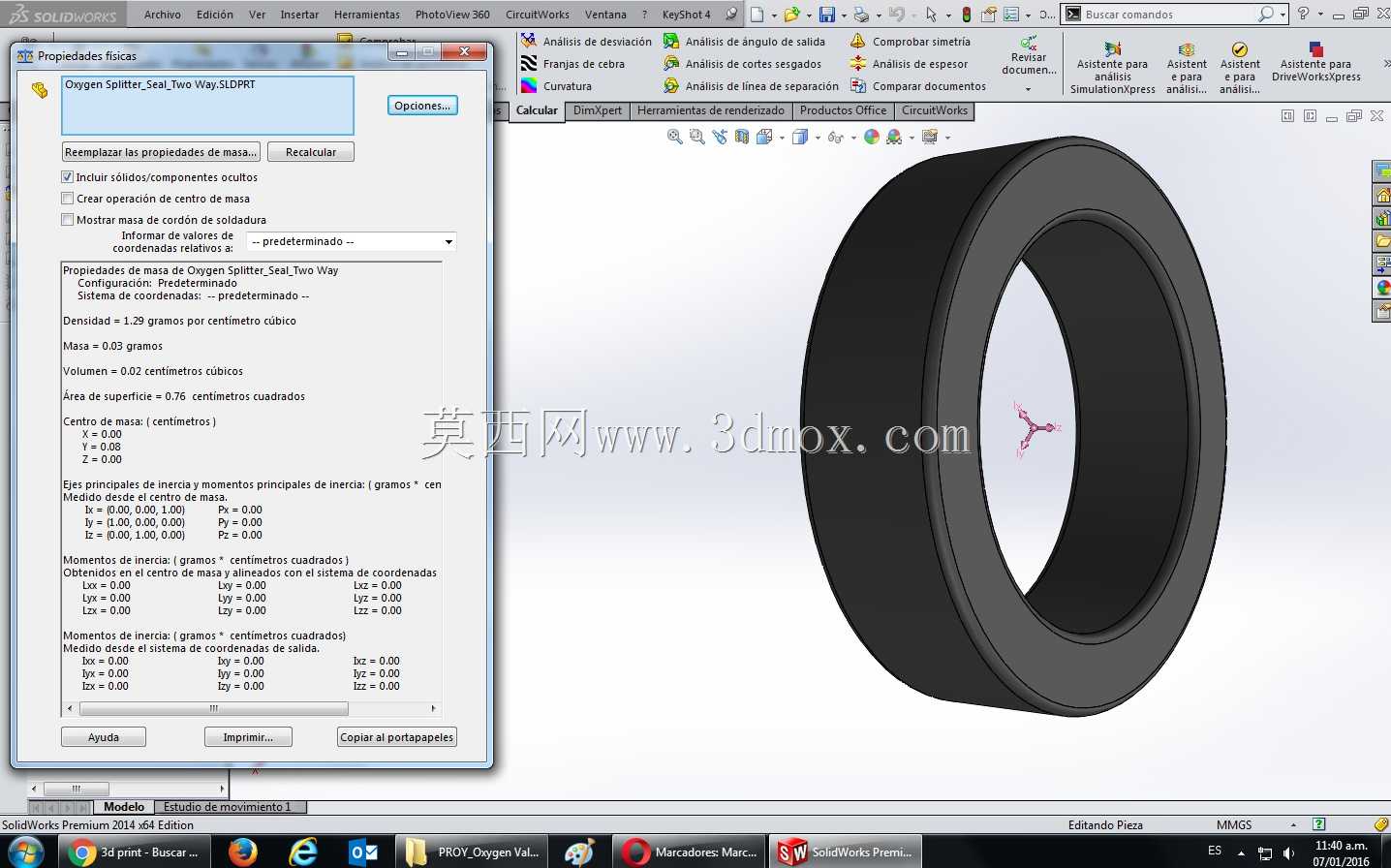

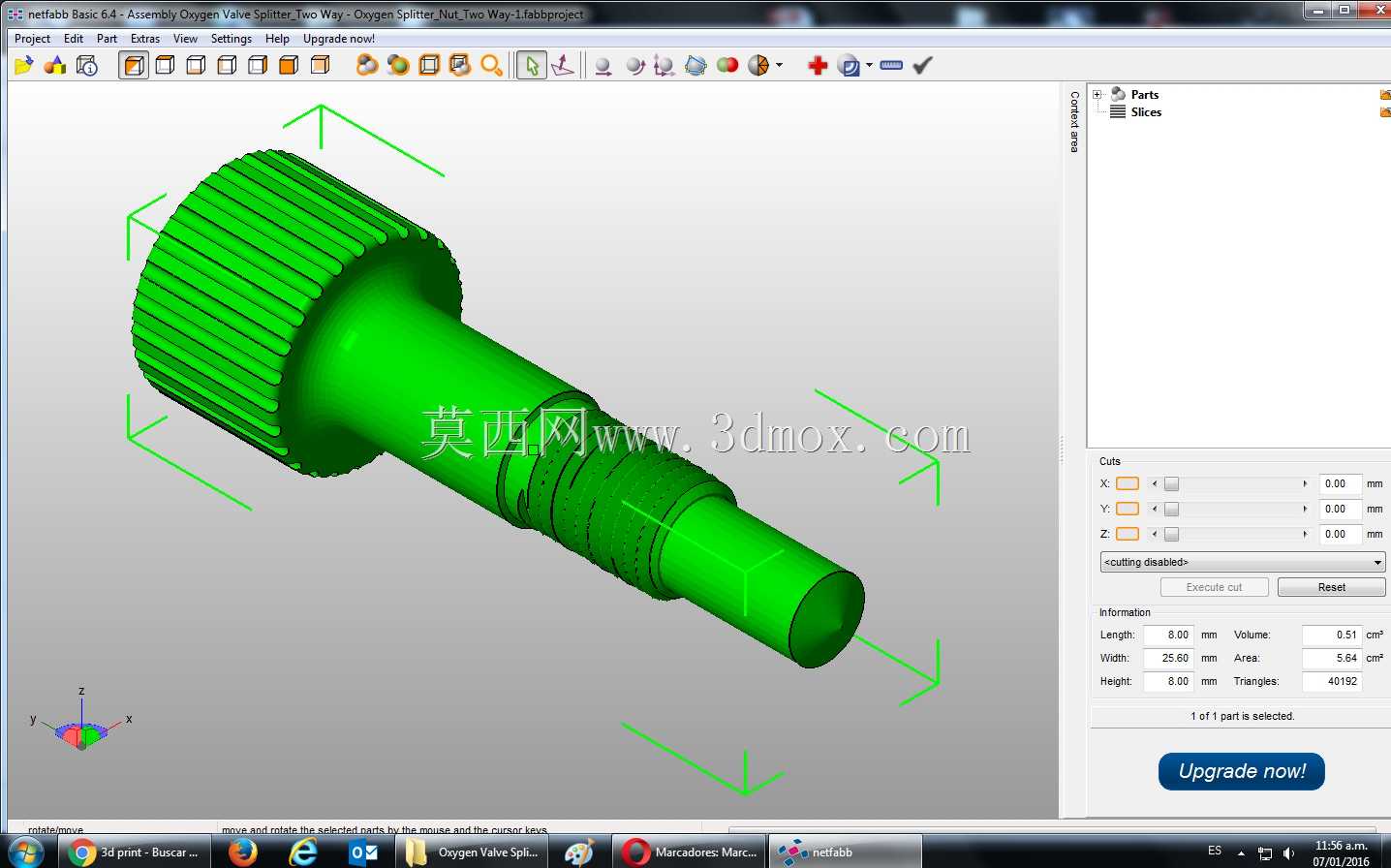

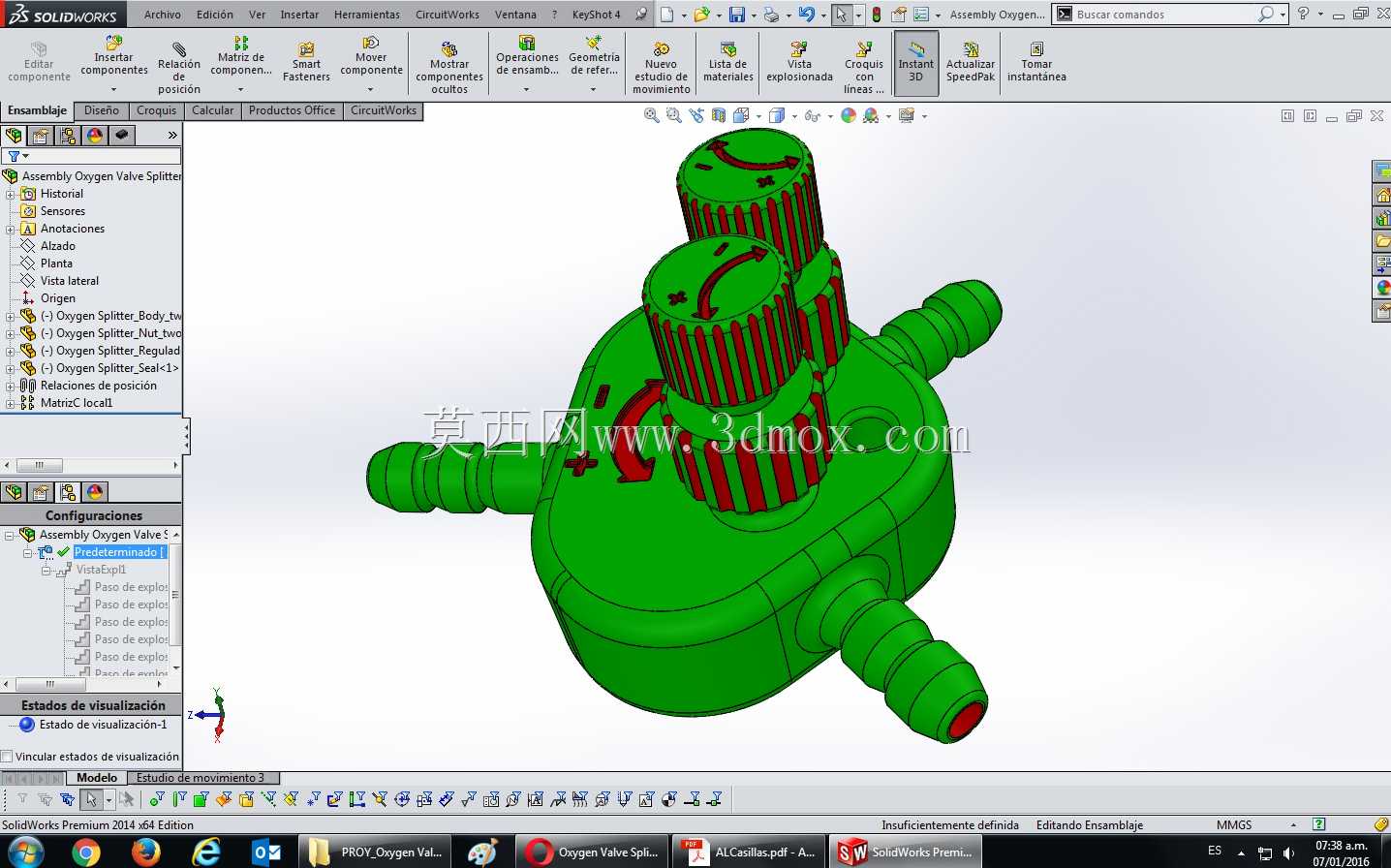

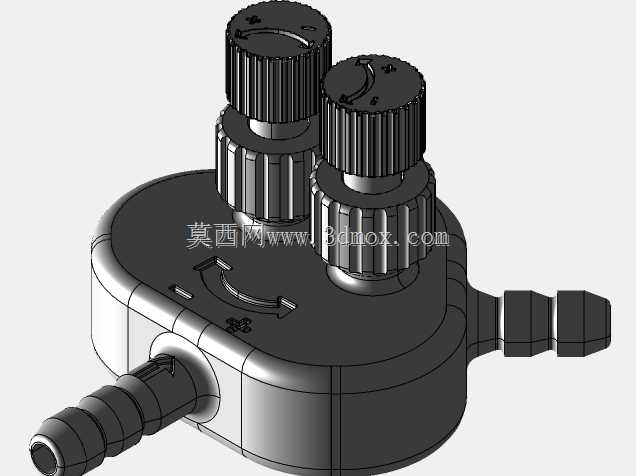

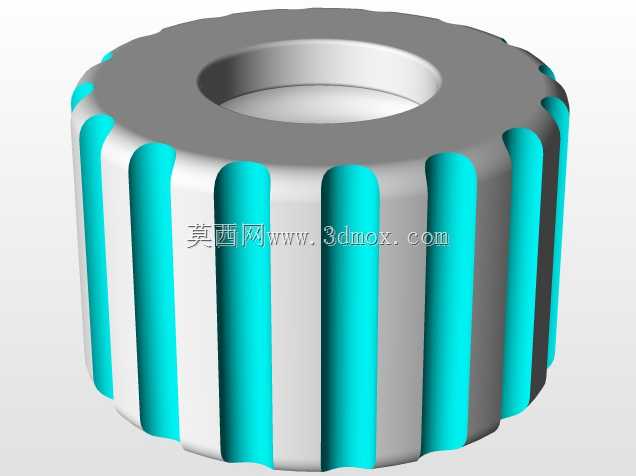

这款双向氧气分流调节阀，主要面向家用氧疗、临床吸氧、小型移动供氧场景设计，可适配主流规格的氧气瓶、制氧机输出端，满足单气源双通路供氧的实际需求，既可以同时为两位吸氧者提供氧气供给，也可实现单路双用的供氧扩展，解决常规单出口氧源无法同时接驳多个吸氧终端的痛点，在家庭氧疗、基层诊所临时供氧、户外应急救援供氧场景中都能发挥实用价值。产品整体采用轻量化设计思路，核心结构仅由七个独立零件组合而成，拆装全程不需要专用工具，日常维护、零件更换都十分便捷，阀体上预留有挂孔结构，可穿系挂绳将阀件直接挂在氧气瓶身或者使用者随身挂带上，适配移动吸氧的使用需求。密封结构采用橡胶或氯丁橡胶垫圈设计，可在螺纹旋接位置形成稳定密封面，避免氧气从接缝处泄漏，保障供氧压力稳定，不会因密封失效导致氧流量不足影响使用。阀体整体最大长度约37.63mm，调节器部分最大直径约8.00mm，主体基座最大宽度约25.60mm，整体安装边界紧凑，不会占用过多接驳空间，适配常规氧源出口的安装尺寸，不需要额外加装转接头即可完成装配。整体总重量仅6.06克，即便长时间挂置使用也不会给氧源接口带来额外负重，不会拉扯管路导致接口松脱。阀体、调节器、螺母主体结构采用ABS材质制作，兼顾结构强度与轻量化需求，密封件采用氯丁橡胶材质，具备良好的耐老化、耐氧气腐蚀性能，长期使用也不会出现密封件硬化开裂的问题。两个调节旋钮采用竖纹防滑外形设计，即便佩戴医用手套也能轻松旋拧调节，可独立控制两个通路的氧气流量，实现单路开关、流量微调的独立控制，两个出气接口采用标准软管接驳尺寸，可直接适配常规规格的吸氧软管，不需要额外定制管路配件。产品整体支持桌面级3D打印制作，打印完成后仅需要简单去除支撑、装配密封件即可投入使用，打印适配性强，可根据使用需求选择不同颜色的耗材制作，方便区分不同通路的供氧用途，比如区分吸氧通路与雾化通路，避免管路错接影响使用。
