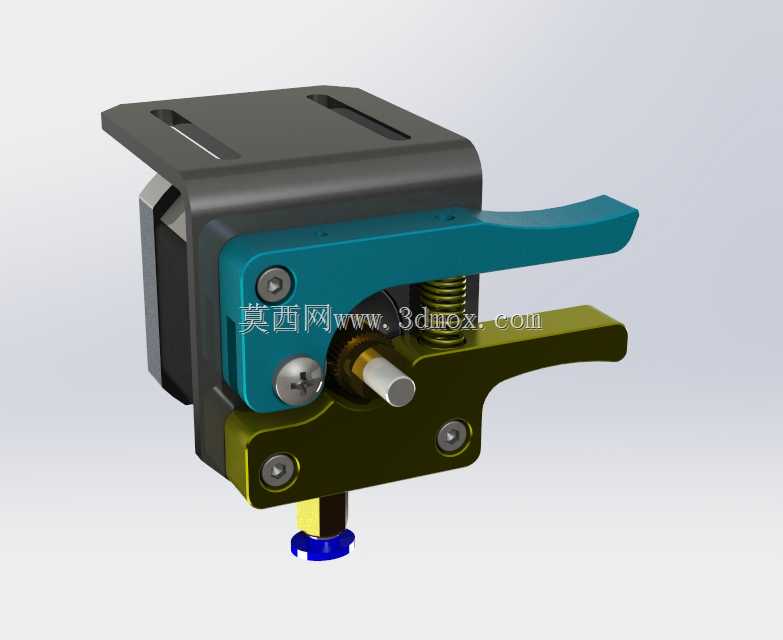

邦古德995165款3D打印耗材挤出送料机构

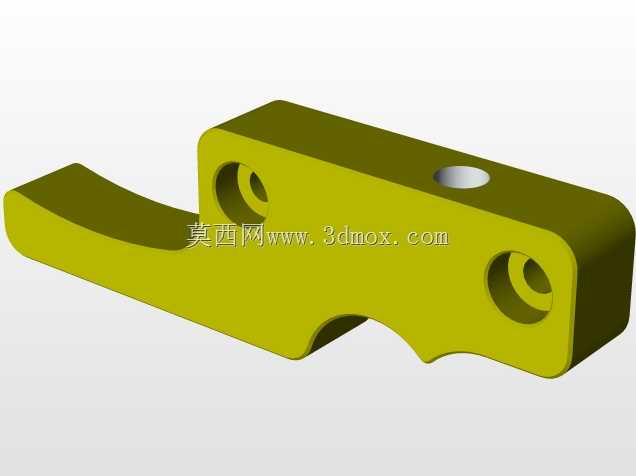

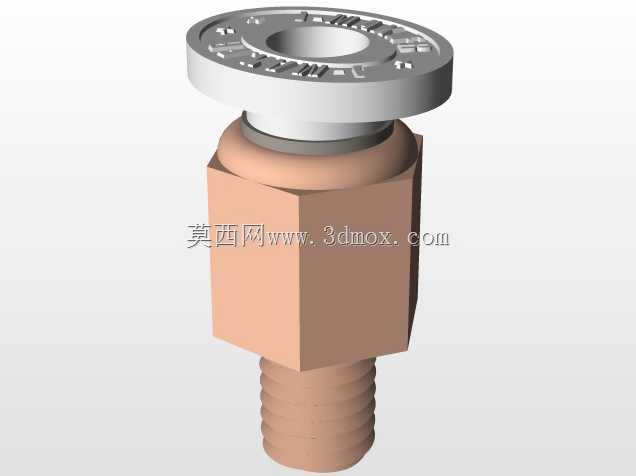

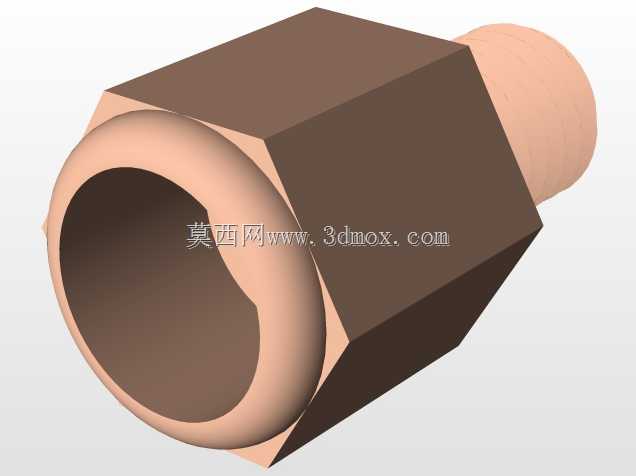

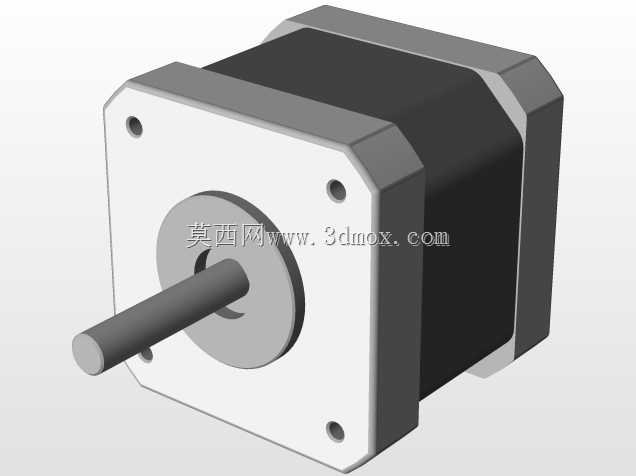

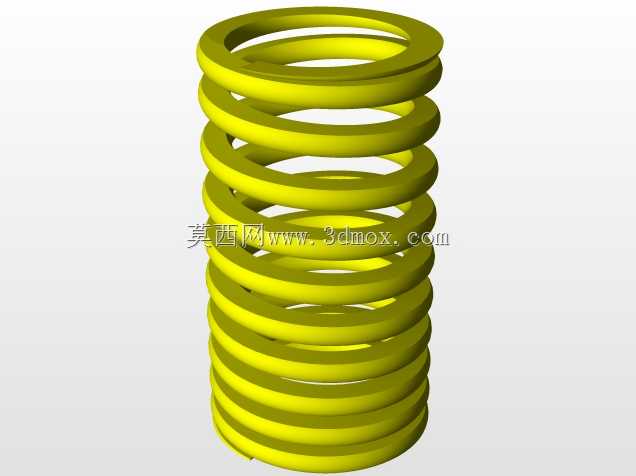

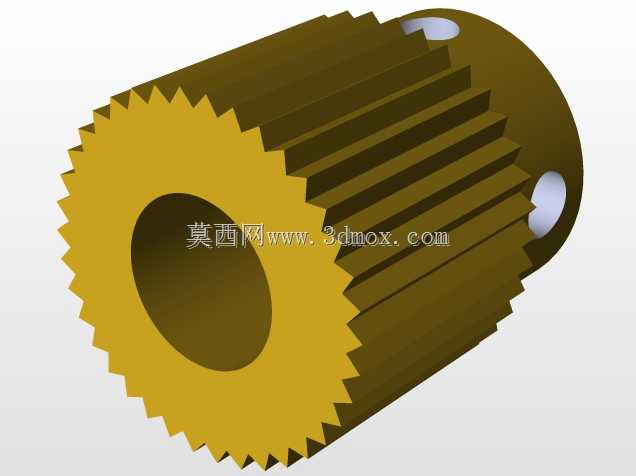

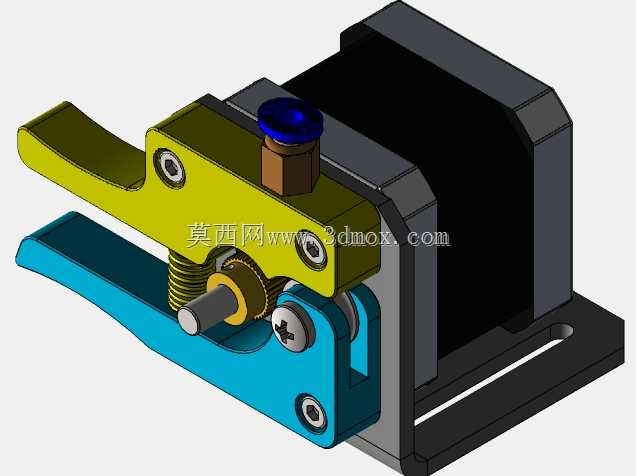

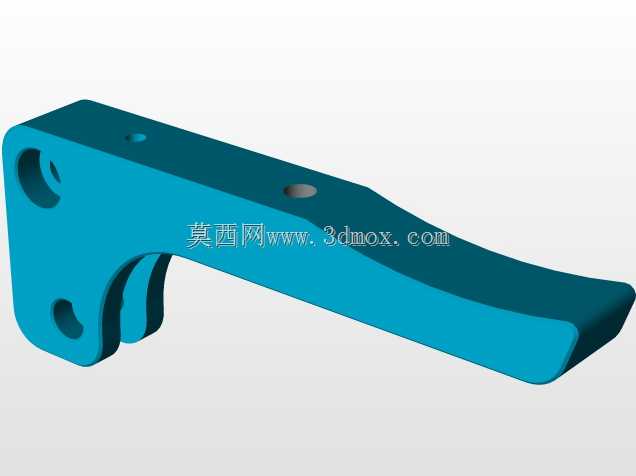

该款挤出送料机构是桌面级熔融沉积型3D打印设备的核心功能部件，主要应用于消费级、入门商用级FDM3D打印设备的耗材输送环节，适配PLA、ABS、PETG等多种常见热塑性打印耗材，承担着将固态丝材稳定推送至热端熔融腔的核心作用，直接决定打印过程中耗材进给的均匀性、出丝的连续性，最终影响打印成品的层间结合强度、表面精度与成型良品率。从功能特性来看，该机构采用扳扣式快松结构设计，扳动青绿色手柄即可快速松开送料压合间隙，无需额外工具就能完成耗材穿丝、退丝操作，日常换料、堵丝故障排查的操作效率大幅提升；压合端内置复位弹簧，可根据耗材直径公差自动调整压合力度，既避免压力过大导致耗材被压溃变形、送料路径堵塞，也能防止压力不足出现送料打滑、出丝量不足的问题；送料齿轮采用滚花咬合设计，可增大与耗材表面的接触摩擦力，保证高速打印、长行程回抽动作下的送料精度，减少送料失步导致的打印缺料、层纹不均问题。在设计思路上，该机构采用一体化安装支架结构，将步进电机安装位、送料齿轮组件、压合扳扣结构、快接接头安装位整合为单一组件，减少了分散零件的装配累积误差，同时兼顾了结构强度与轻量化需求，主体受力部分采用金属材质保证长期使用的结构稳定性，扳扣等操作件兼顾操作手感与耐用性，底部预留标准快接接头安装位，可直接对接PTFE送料管，适配近程、远程两种送料布局，既可以直接安装在打印喷头滑台上作为近程挤出结构使用，也可以固定在设备机架上通过送料管连接远端热端，适配不同结构类型的3D打印设备。从安装边界来看，该机构整体外形紧凑，背部预留与42型步进电机匹配的标准安装孔位，安装孔距符合行业通用规格，可直接替换同类型常规挤出机构无需额外修改安装位；整体横向、纵向安装占用空间较小，不会与打印设备的X轴、Z轴运动路径产生干涉，底部出料端的接头位置与常规热端、送料管的对接尺寸匹配，安装时仅需对准电机输出轴、固定安装螺丝即可完成装配，不需要额外定制转接配件，适配性较强。
