3D打印全金属冷热端挤出喷头结构

该结构是面向熔融沉积型3D打印设备开发的全金属挤出冷热端组件，主要适配桌面级直驱挤出、近程波顿挤出两类主流送料架构，可覆盖PLA、ABS等常见热塑性耗材的熔融挤出作业场景，是桌面级FDM3D打印设备的核心功能部件，直接决定打印过程的耗材熔融稳定性、出丝精度与长时间连续作业的可靠性。

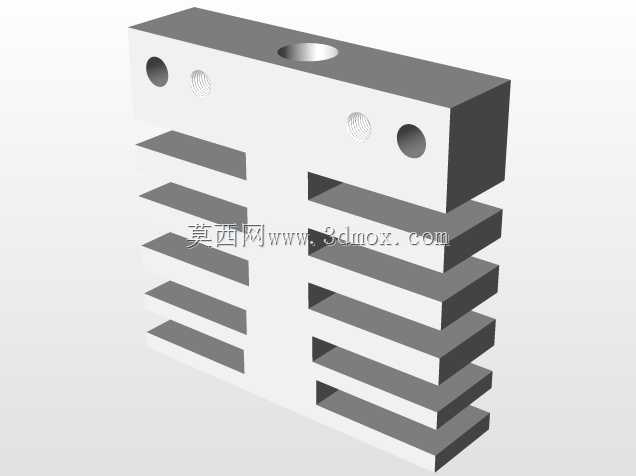

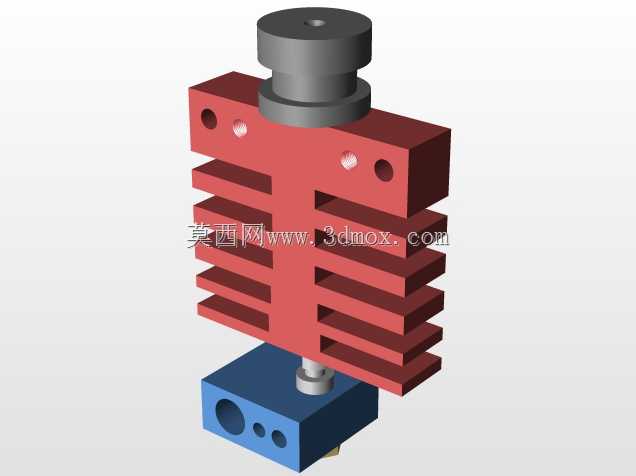

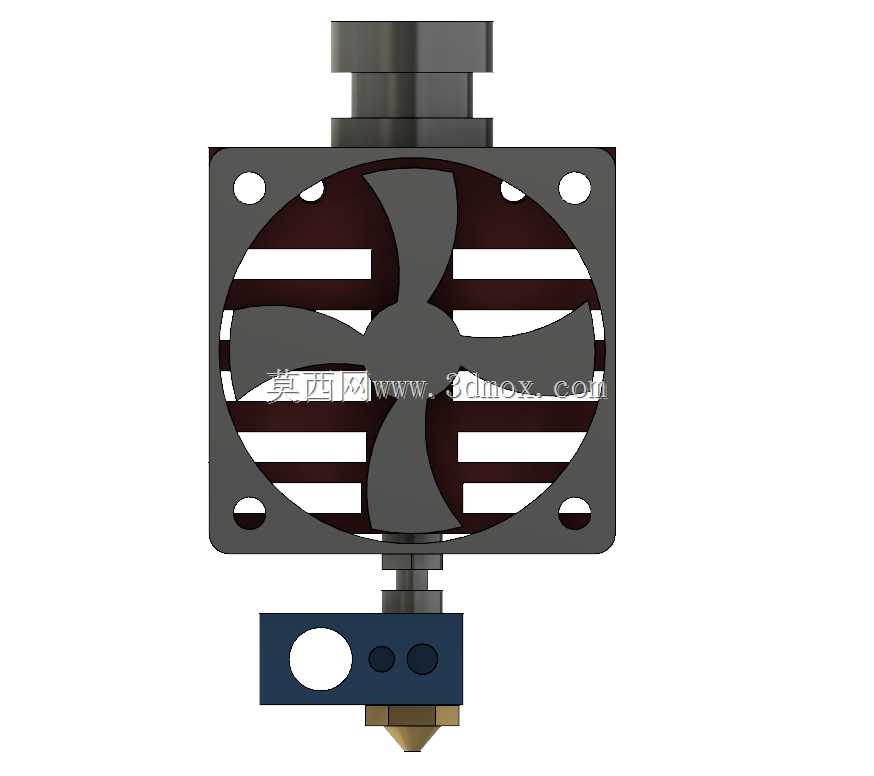

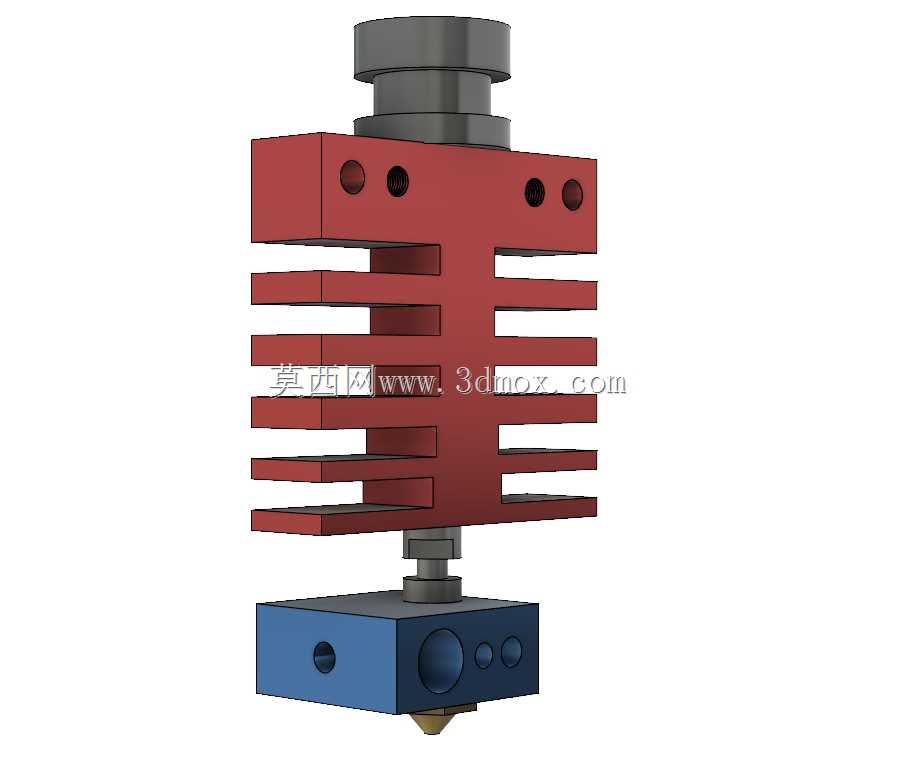

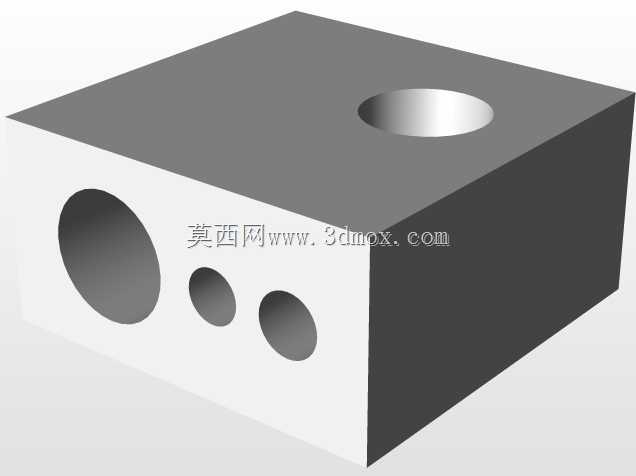

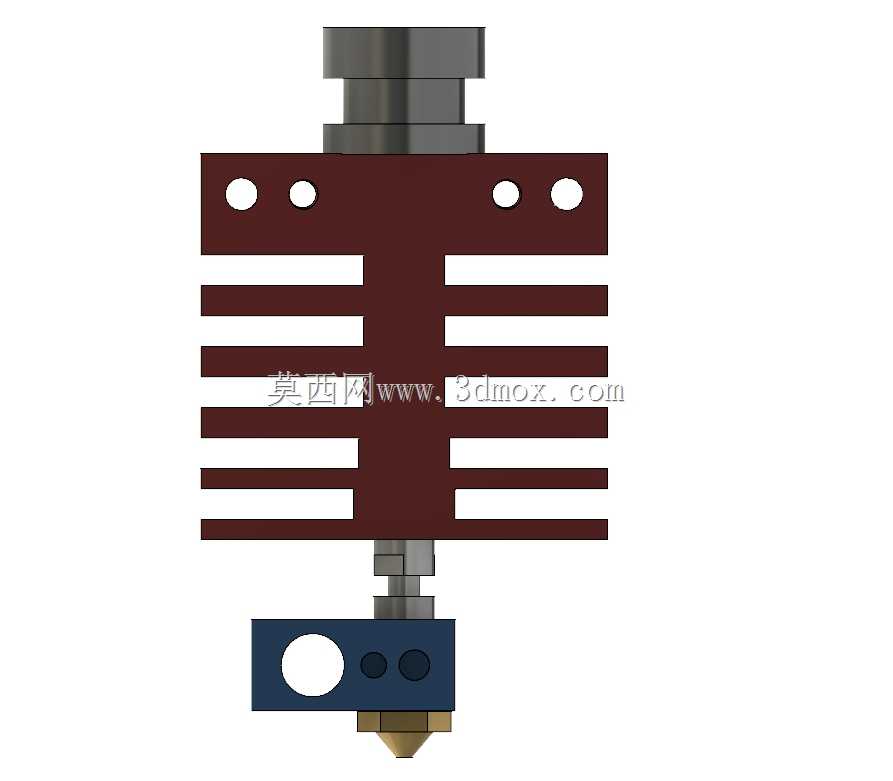

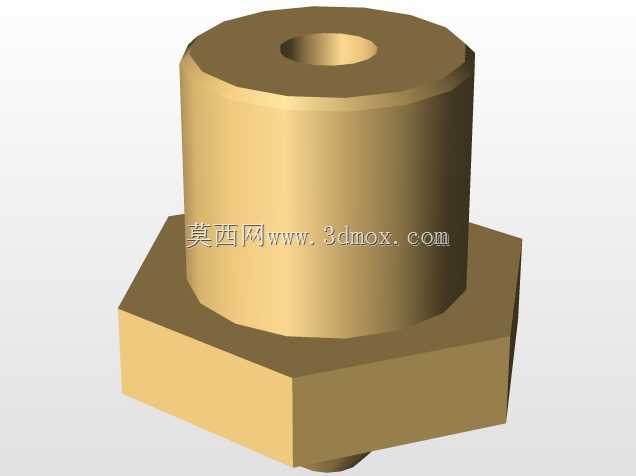

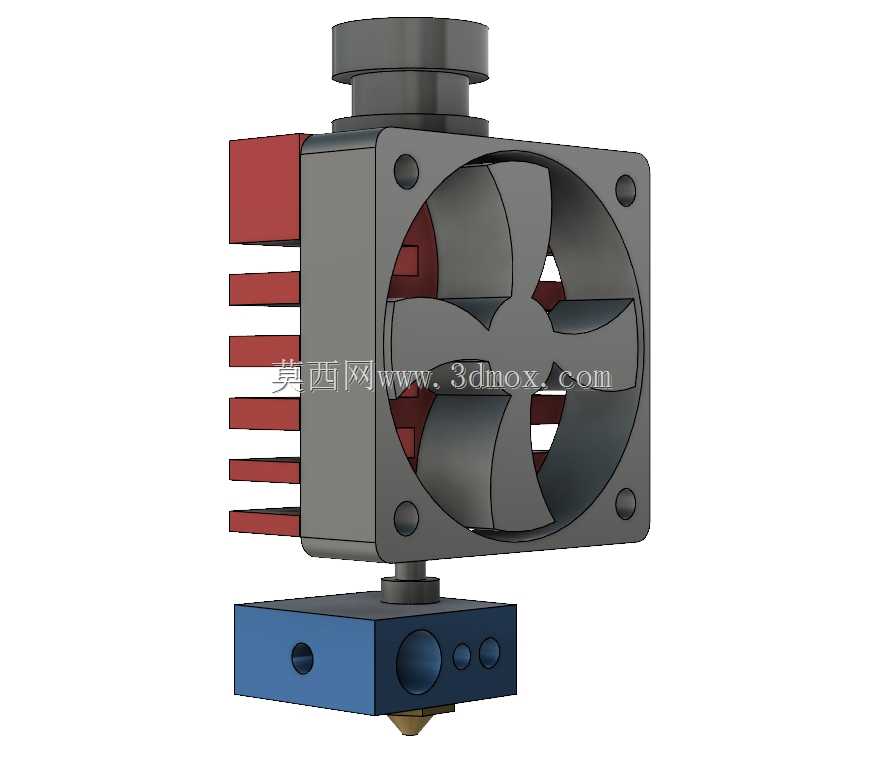

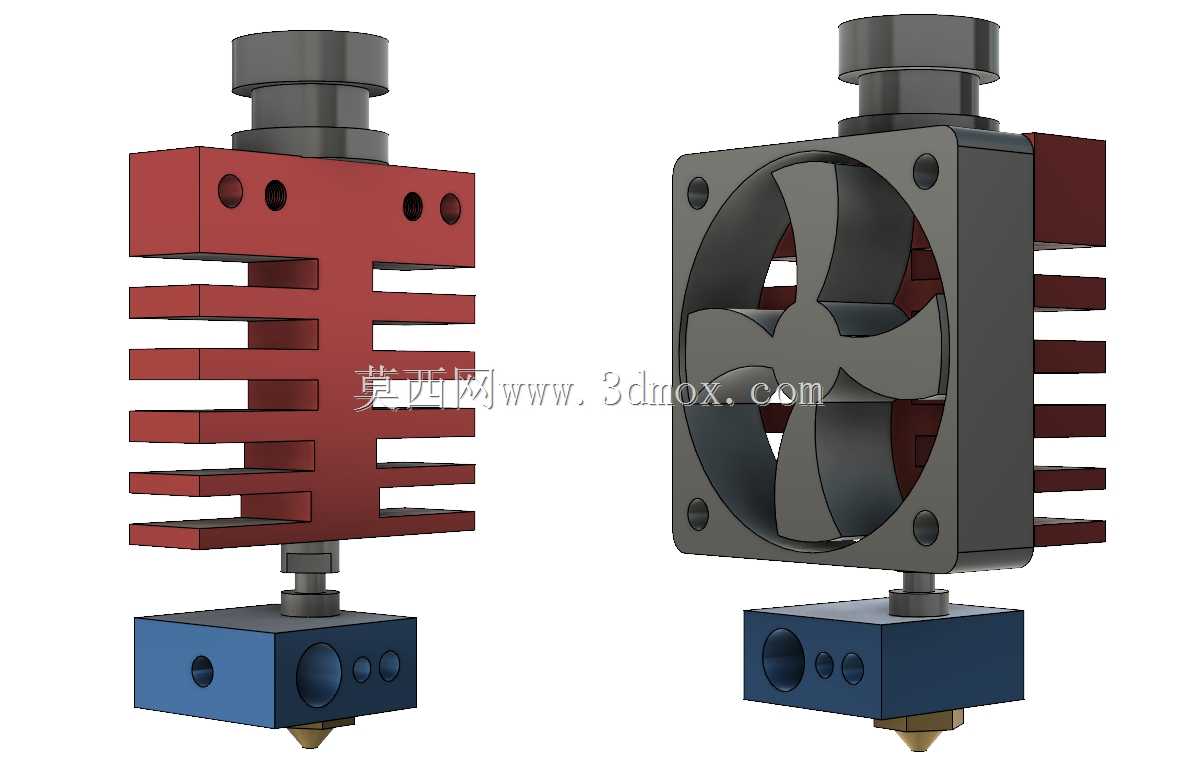

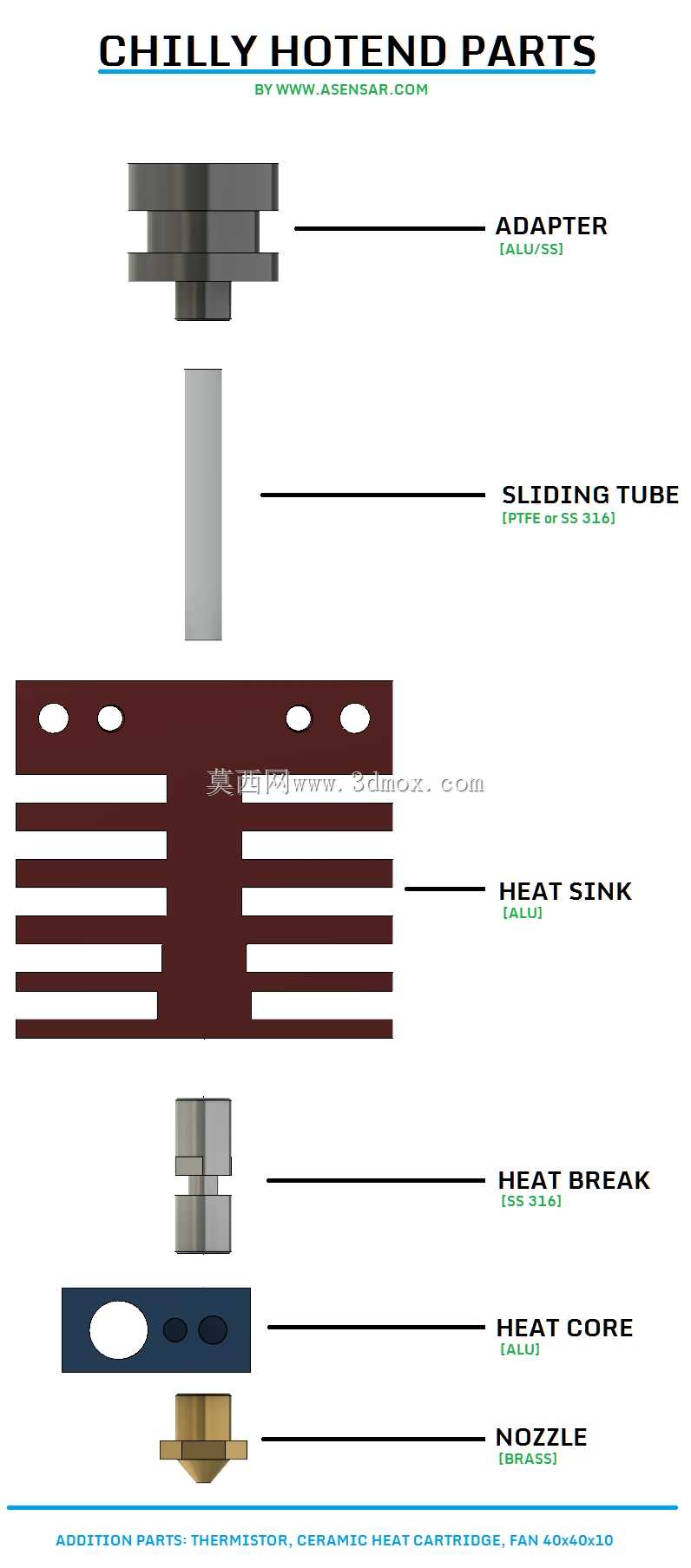

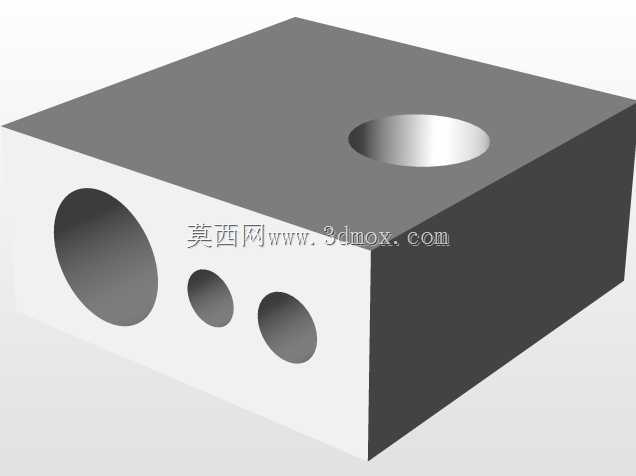

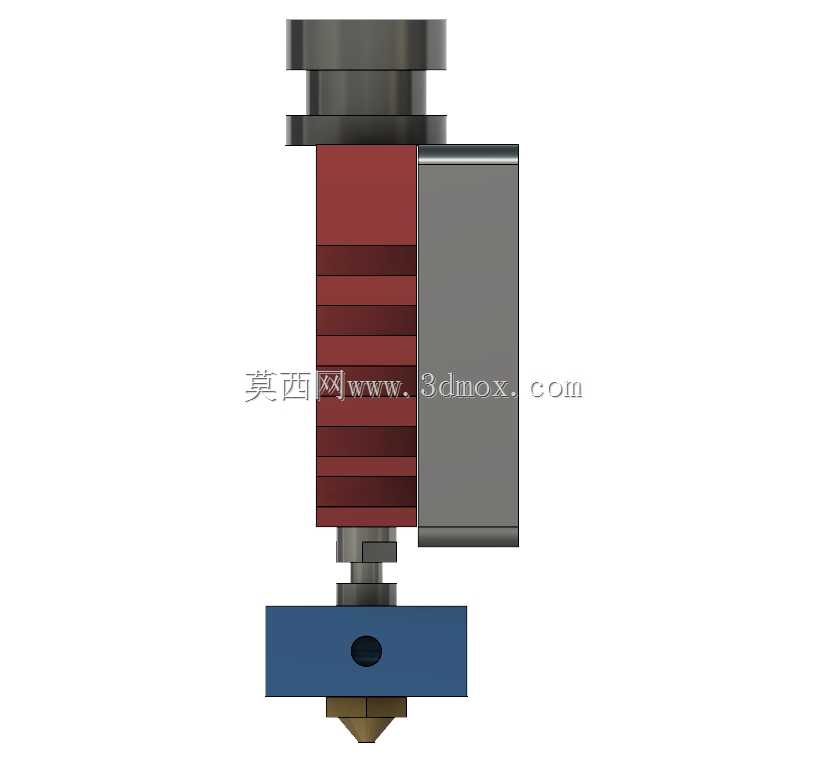

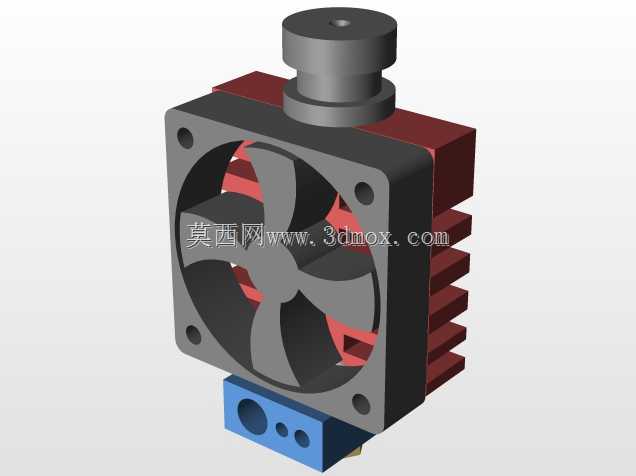

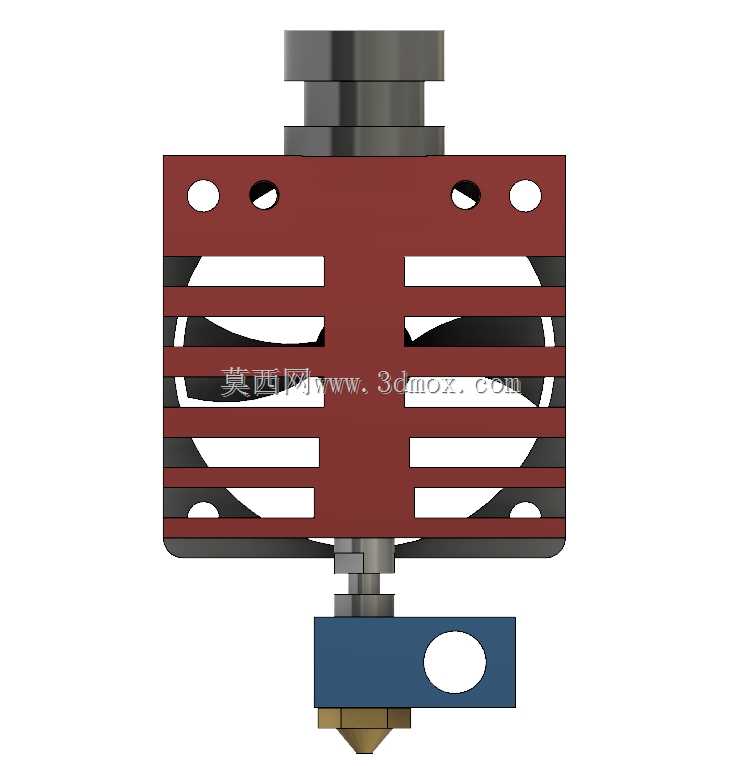

从功能分区来看，该组件沿垂直送料方向分为三个核心功能段：上部为冷端散热段，采用多鳍片式一体散热铝座结构，鳍片沿水平方向等距排布，大幅拓展与空气的接触换热面积，核心作用是阻断加热块的热量沿送料路径向上传导，避免耗材在喉管上部提前软化膨胀造成堵料、送料阻力骤增的问题；散热段侧方预留标准风扇安装位，可匹配40mm规格轴流散热风扇，加装后可形成强制对流风道，将冷端温度稳定控制在耗材玻璃化转变温度以下，即使长时间连续高温打印，也能维持送料路径的温度梯度稳定，杜绝冷端过热导致的送料故障。中部为隔热喉管段，采用低导热系数的金属薄壁结构，进一步阻隔冷热端之间的热量传递，精准划分熔融区与固态送料区的边界，确保耗材仅在下部加热区域完成熔融相变。下部为热端加热熔融段，集成加热块、测温元件安装位与硬质耐磨喷嘴，加热块内部预留加热棒与热敏电阻的安装孔位，可精准控制熔融区温度，喷嘴采用标准化螺纹接口，可根据打印精度需求更换不同口径的喷嘴，适配不同层厚、不同打印速度的作业需求。

设计过程中针对传统打印热端常见的冷端散热不足、长时间打印堵料、温度梯度紊乱等痛点做了针对性优化：散热鳍片的间距、厚度经过热仿真校核，既保证足够的换热面积，又避免鳍片过密导致风阻过大降低散热效率；整体安装边界采用通用化尺寸设计，上部挤出机安装接口、侧方风扇安装孔位、下部喷嘴伸出长度均匹配主流桌面级3D打印机的安装标准，无需额外修改机架结构即可完成替换安装；全金属结构设计可支持最高245℃的持续工作温度，满足ABS等工程耗材的打印温度需求，相比带PTFE衬管的热端拥有更高的温度上限与更长的使用寿命。组件各部件的装配公差经过严格控制，送料通道同轴度误差控制在极小范围内，避免送料过程中耗材卡滞、出丝偏移的问题，加热块与喉管、喷嘴的配合面做了平整化处理，减少接触热阻，保证温度传导均匀，让熔融区内的耗材受热一致，出丝更顺畅，有效减少打印过程中的拉丝、漏料、断丝等常见问题，提升最终打印件的成型质量。
