3D打印可微调式氧气流量调节装置

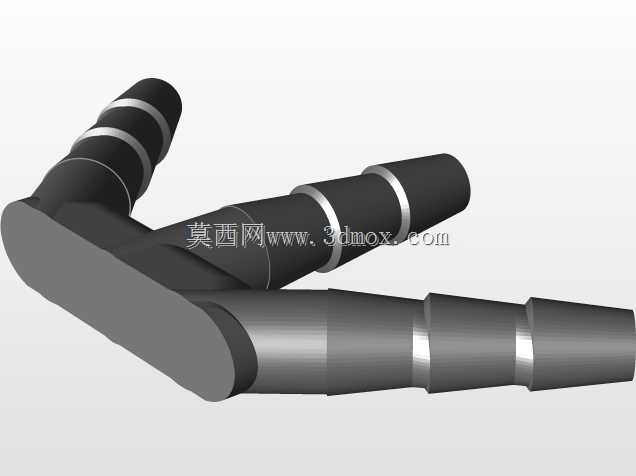

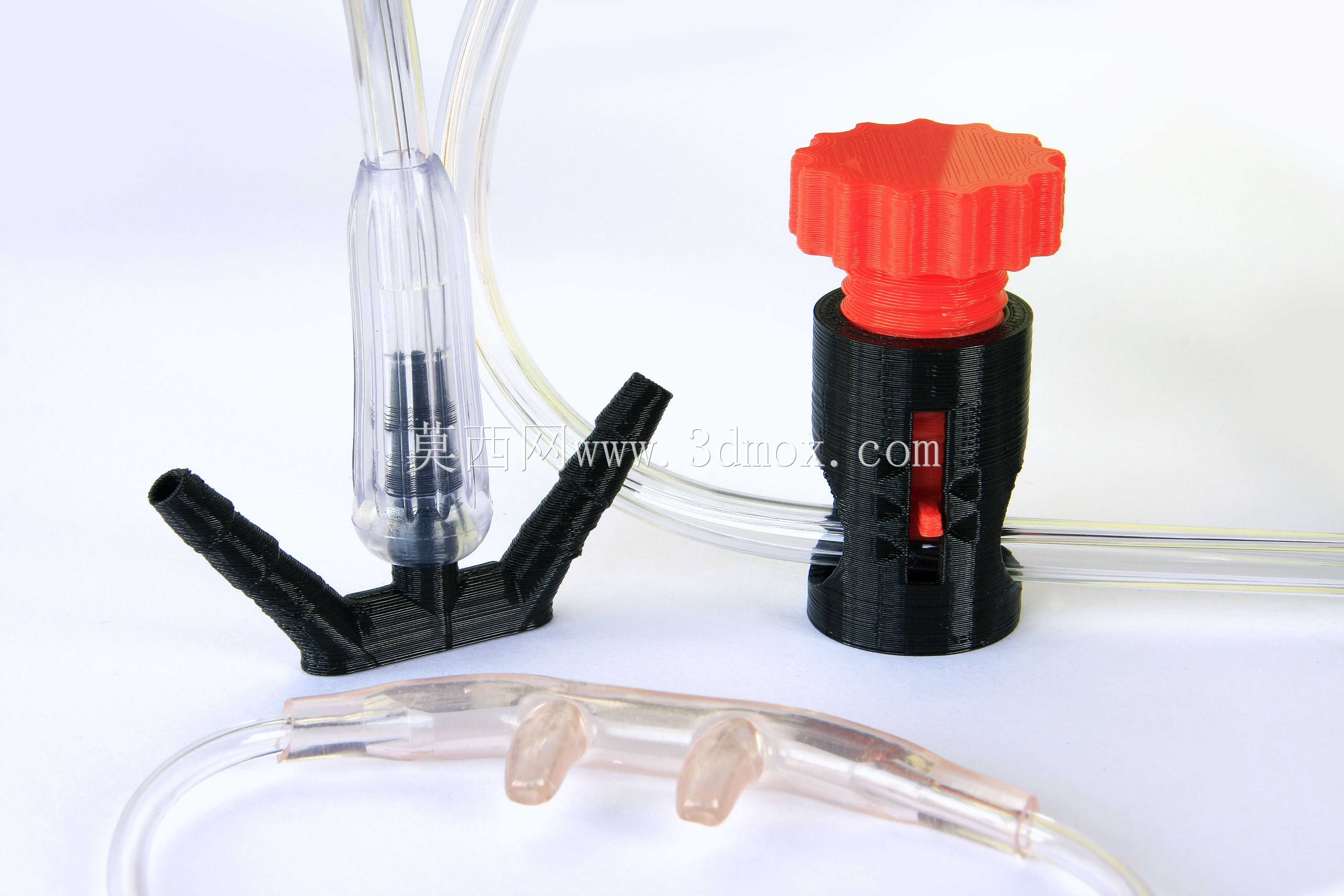

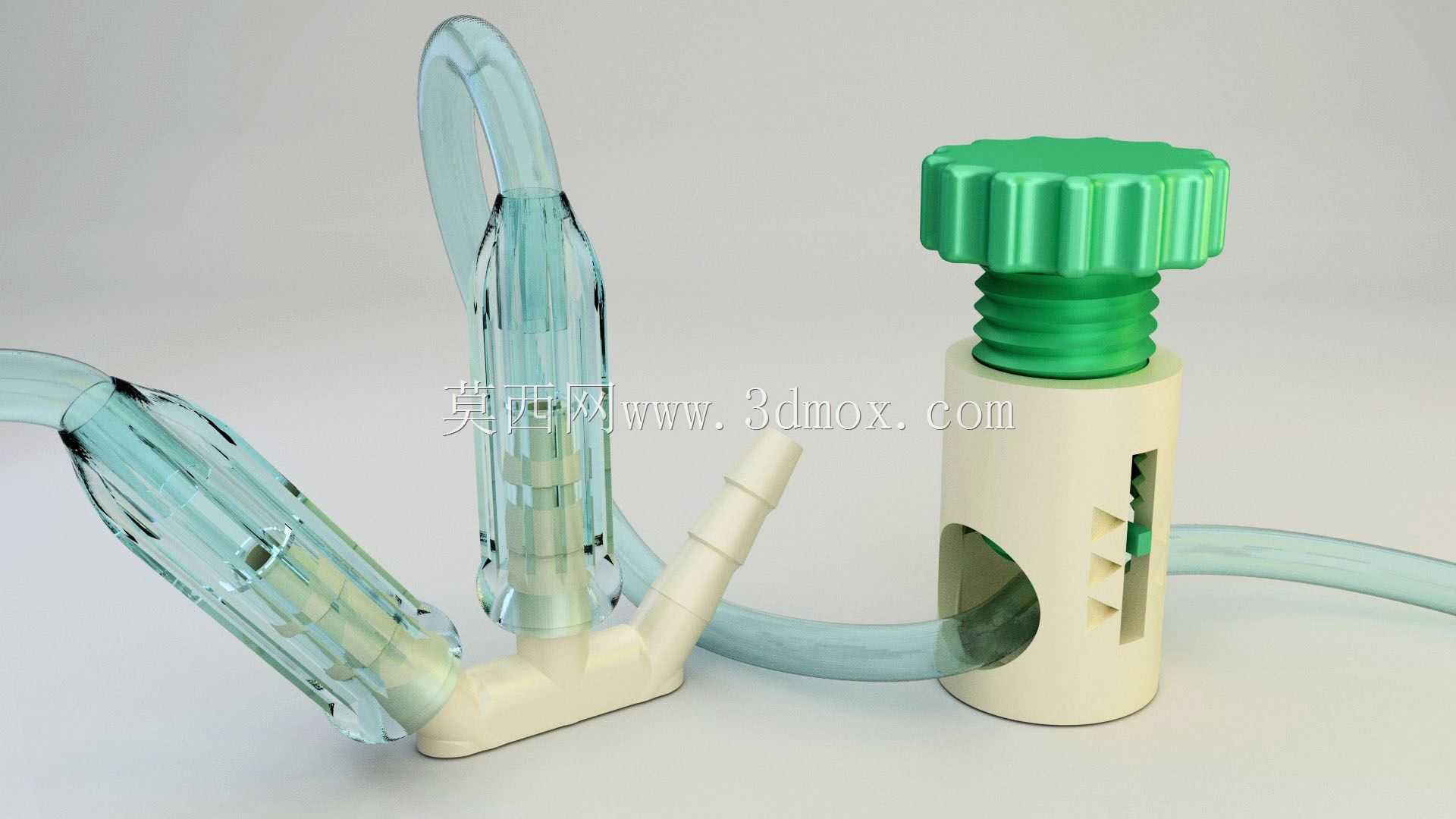

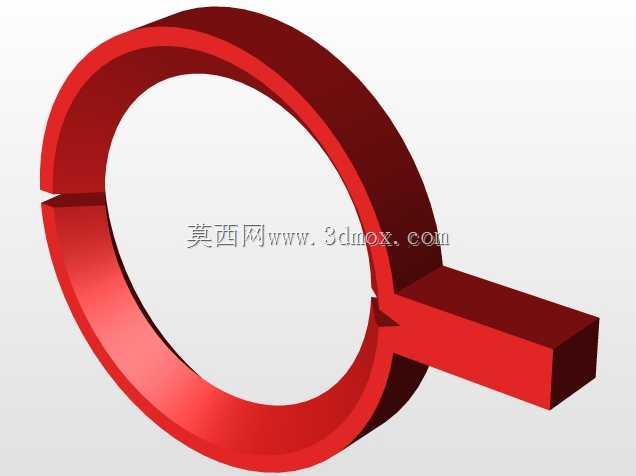

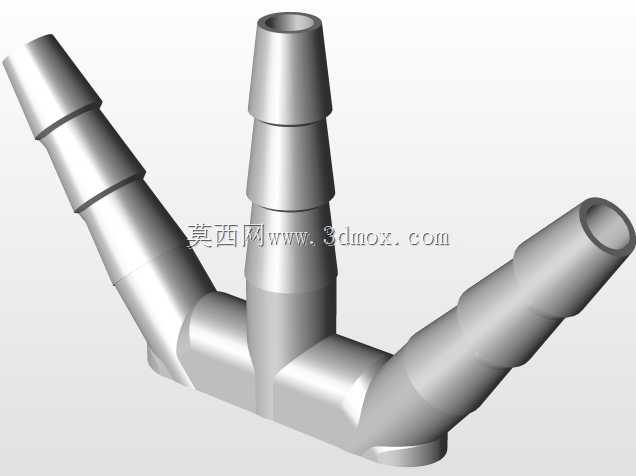

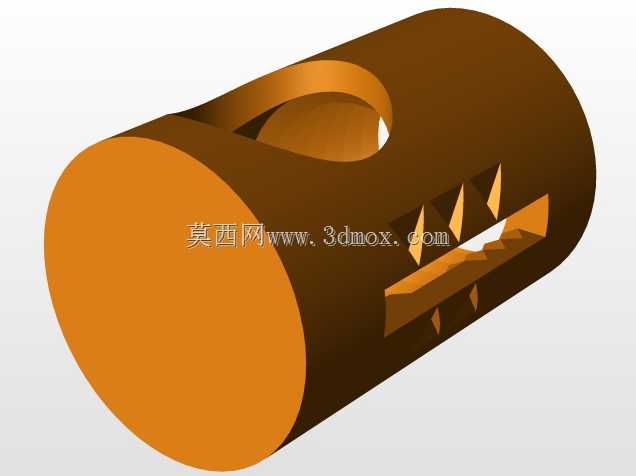

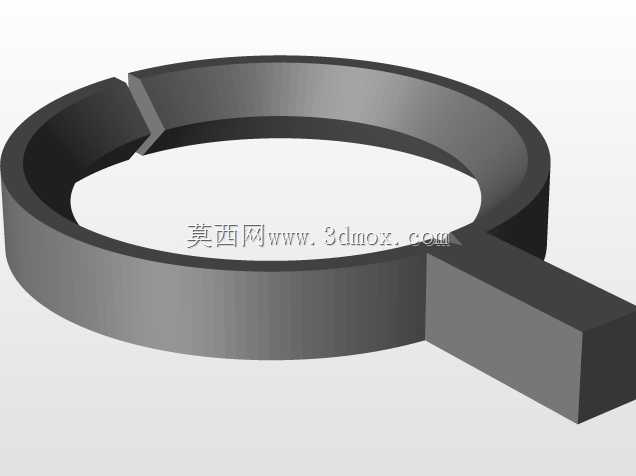

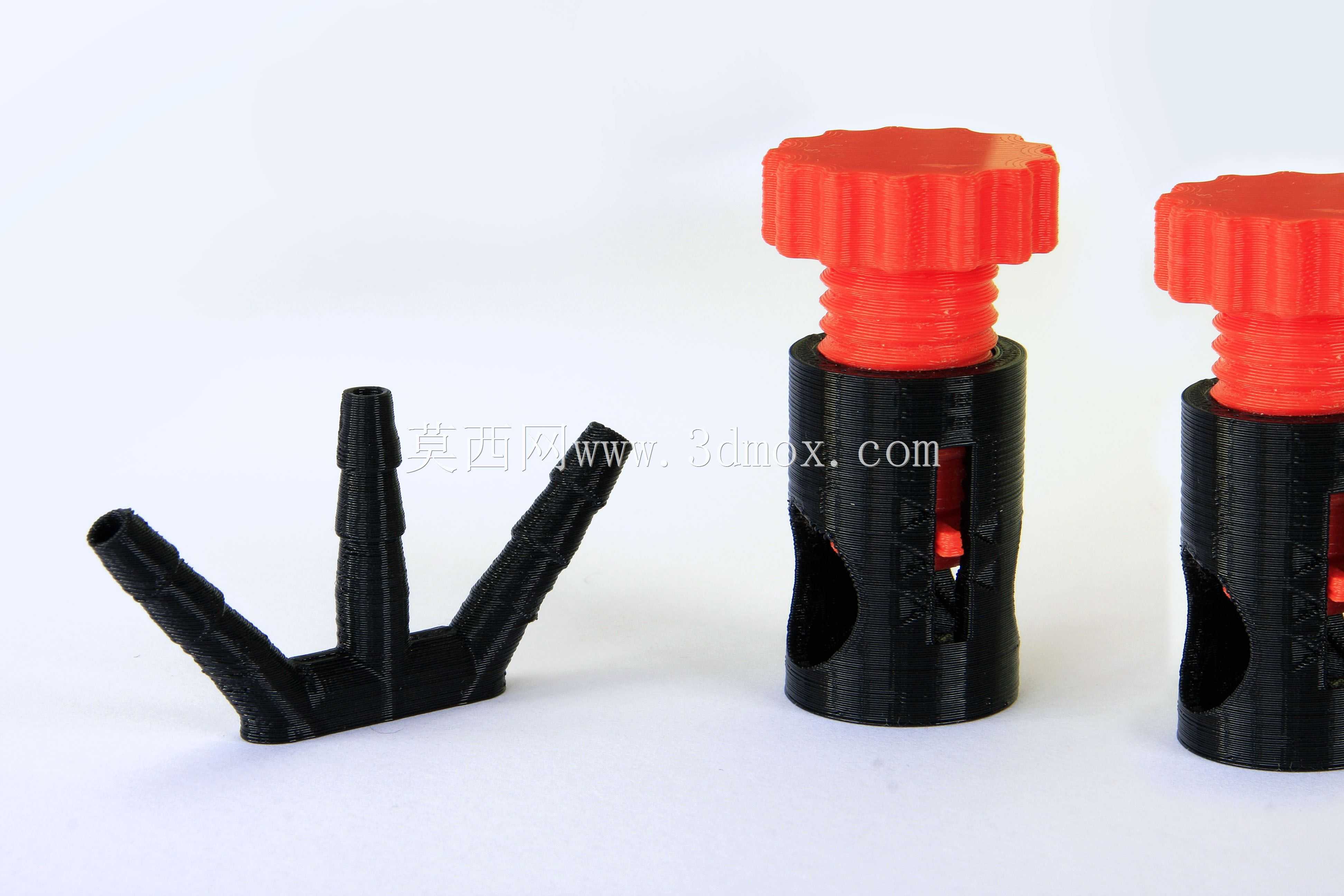

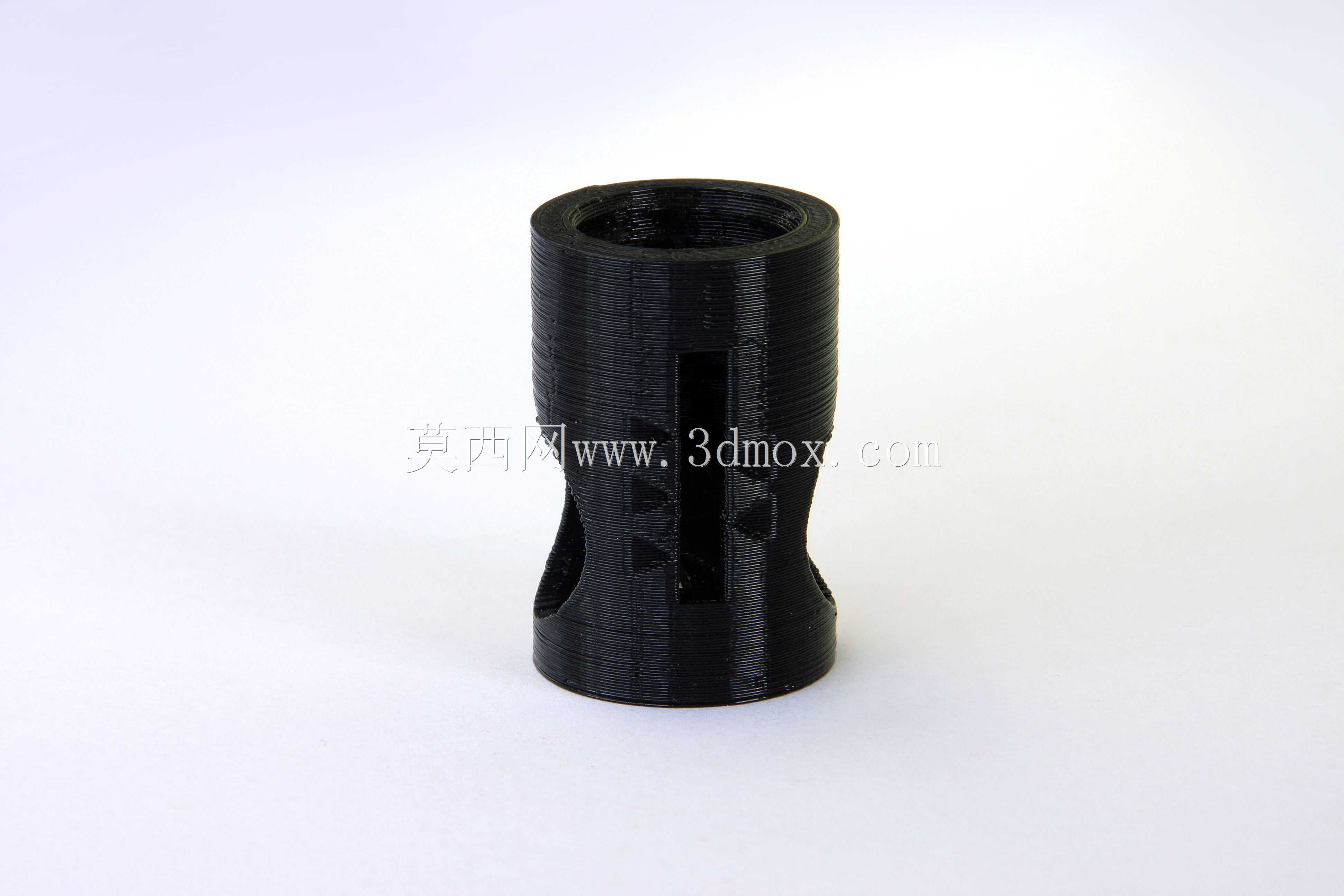

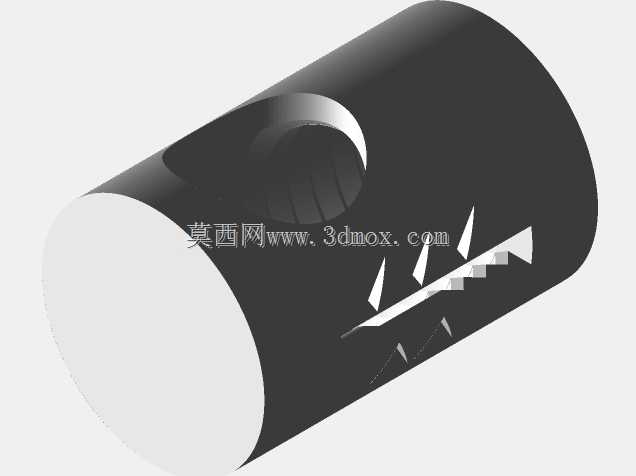

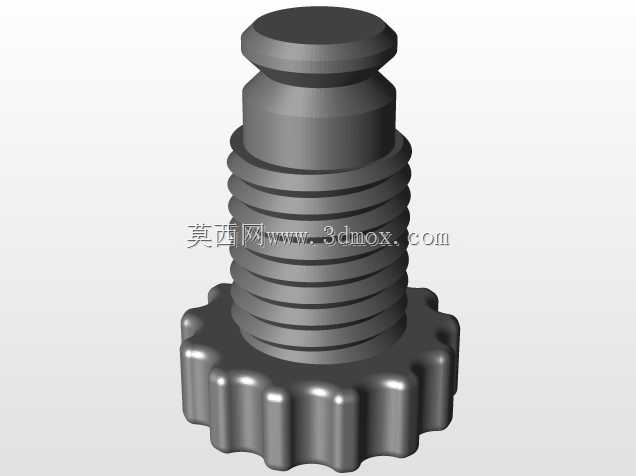

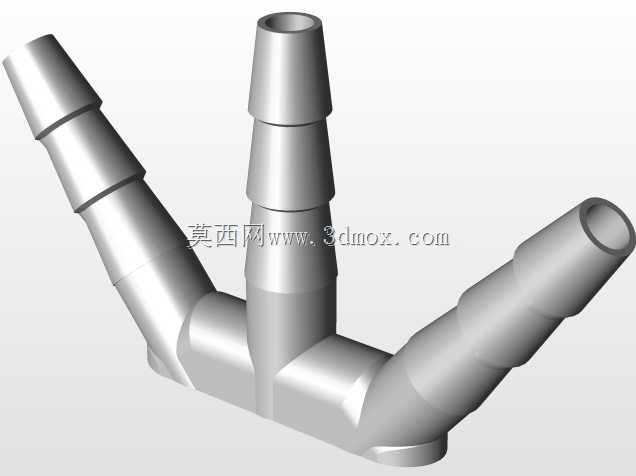

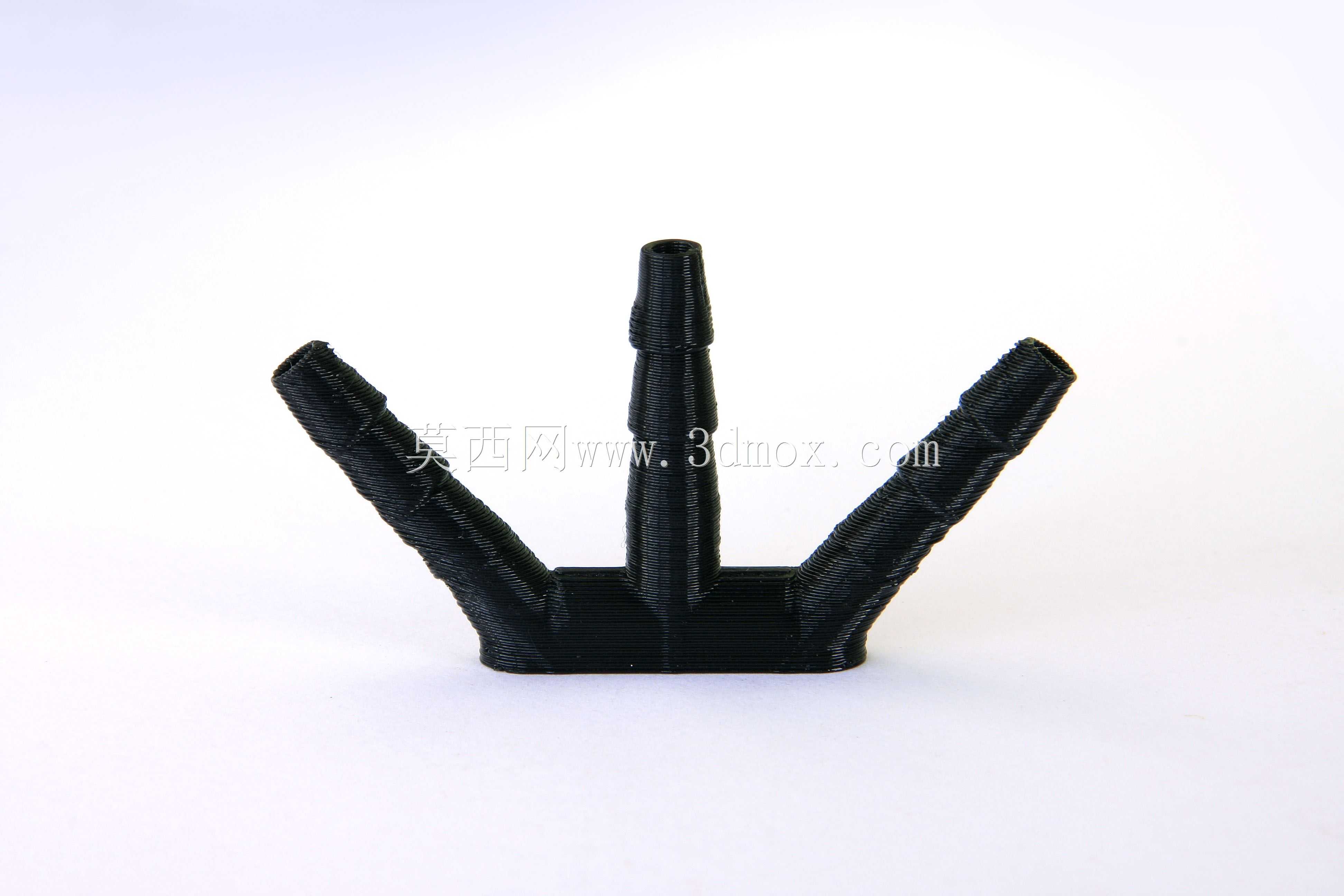

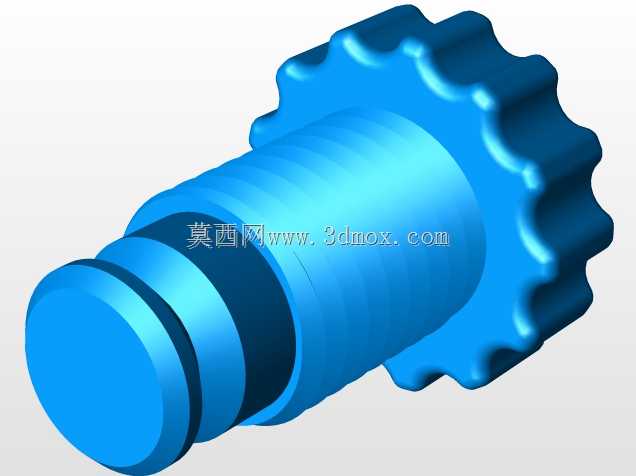

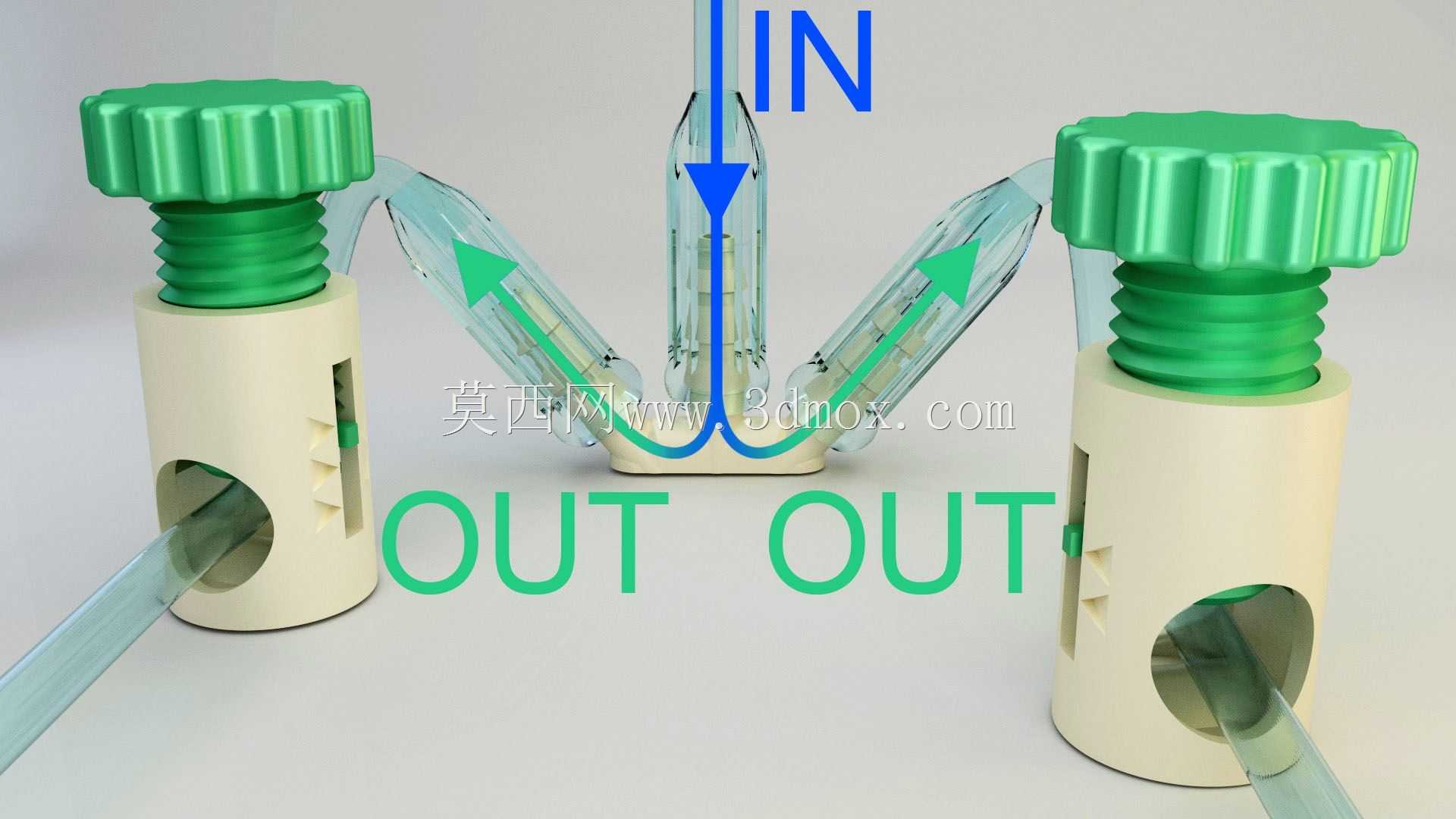

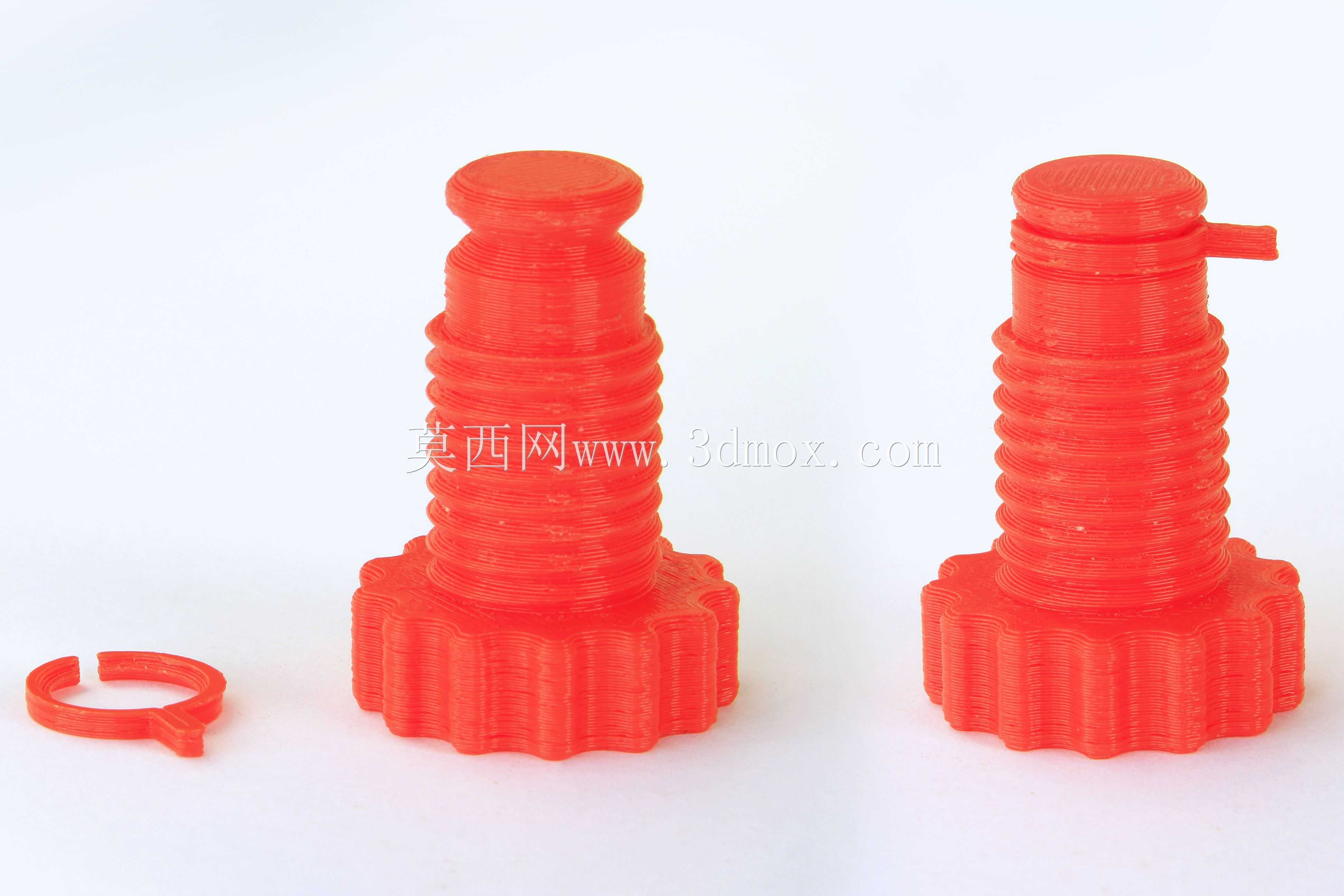

这款氧气调节装置主要面向家用氧疗、小型临时供氧场景以及户外应急供氧配套使用，适配常规鼻氧管气路连接需求，可直接串接在氧源输出端与输氧管路之间，无需额外定制转接配件，能够满足日常氧疗过程中对氧气流量的精细化调节需求，避免传统氧疗设备流量调节档位跨度大、难以匹配不同使用者实际吸氧需求的问题。装置整体采用分体式组件设计，核心调节结构为螺杆式流量控制结构，通过顶部的防滑旋钮转动即可带动螺杆位移，改变气路的通流截面积，实现氧气流量的无级微调，调节过程顺滑无卡顿，使用者可根据自身吸氧感受灵活调整供氧量，调节到位后结构可自动锁止，不会因管路拉扯、日常触碰出现流量偏移的情况。设计阶段充分考虑了FDM熔融沉积成型3D打印的工艺特性，所有零件均做了无支撑优化，打印过程中无需添加支撑材料，打印完成后仅需简单去除打印毛刺即可完成组装，不需要额外的后处理工序，大幅降低了单件制作的成本与周期；结构上特意将易磨损的密封、调节接触部位设计为独立可替换零件，不同零件根据使用磨损速率选用不同的打印材料，长期使用过程中若某一零件出现磨损损坏，仅需单独重新打印更换对应零件即可，无需整体废弃装置，有效降低了长期使用的维护成本。装置的调节旋钮采用大直径防滑齿形设计，表面做了凹凸防滑纹理处理，即使手部沾有水渍或者佩戴薄款医用手套也能轻松转动调节，不会出现打滑的情况；气路接口采用标准的倒刺式宝塔接头设计，可适配常规内径的医用输氧软管，插接后配合管路自身的张紧力即可实现可靠密封，不会出现氧气泄漏的问题，同时也方便管路的插拔更换。整体结构紧凑，主体调节部分外径仅适配常规输气管路布局，安装后不会占用过多空间，可直接固定在氧源设备侧边或者床沿位置，不会影响输气管路的正常排布；气路内部做了顺滑的流道处理，没有突兀的转角或者狭窄突变结构，氧气通过时不会产生明显的气流啸叫，也不会因为流道阻力过大影响氧源的正常输出压力。装置还预留了指针安装位，使用者可根据自身需求加装流量指示指针，配合壳体上的刻度标记即可直观判断当前的流量档位，即使是对设备操作不熟悉的老年使用者也能快速掌握调节方法，进一步提升了装置的使用便捷性。
