定制放气阀和分流阀

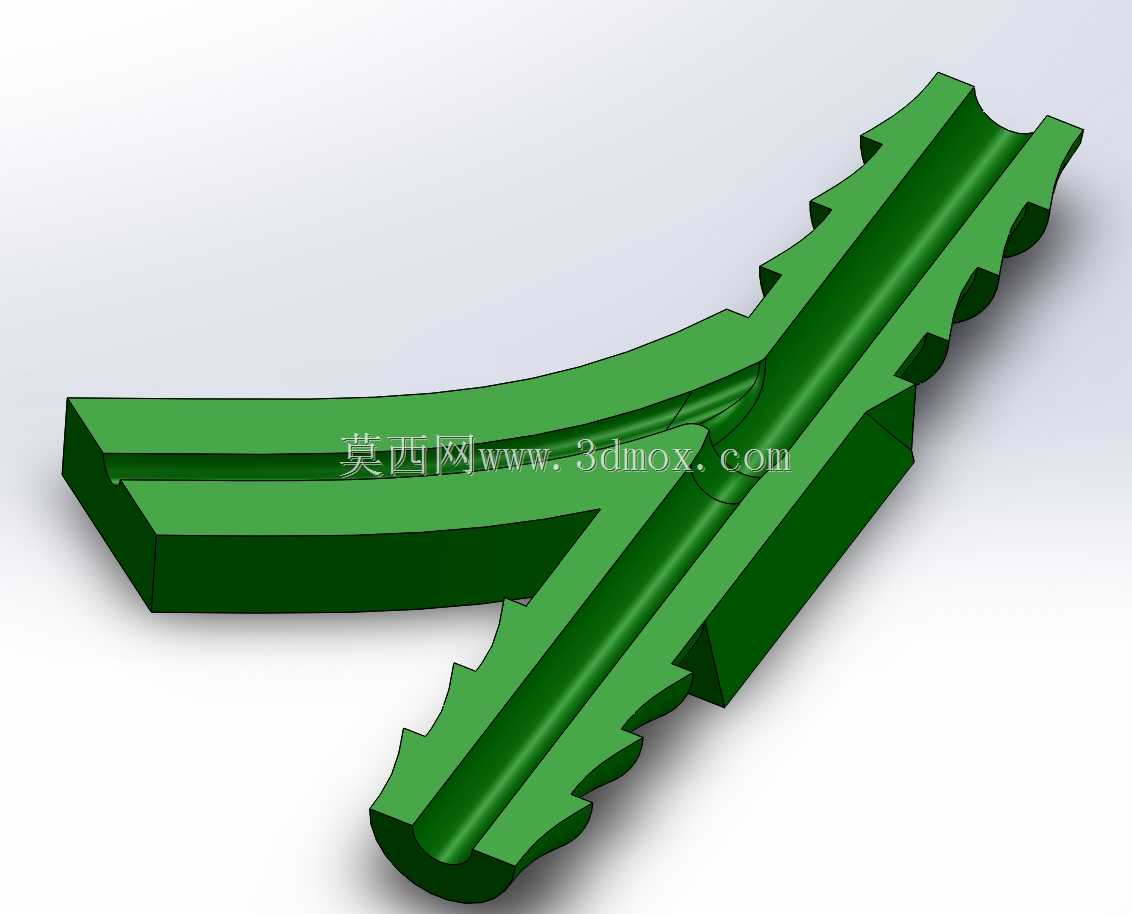

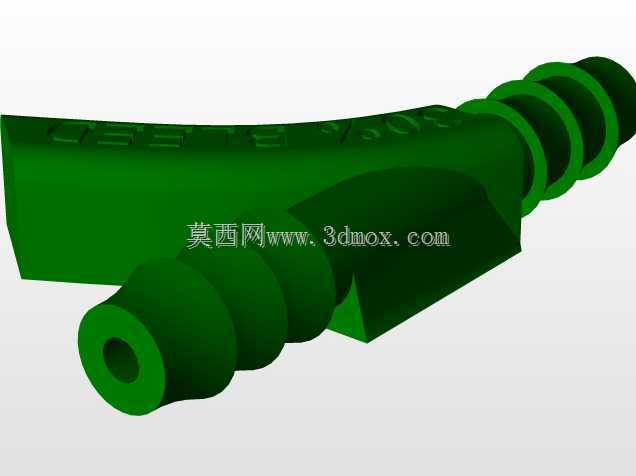

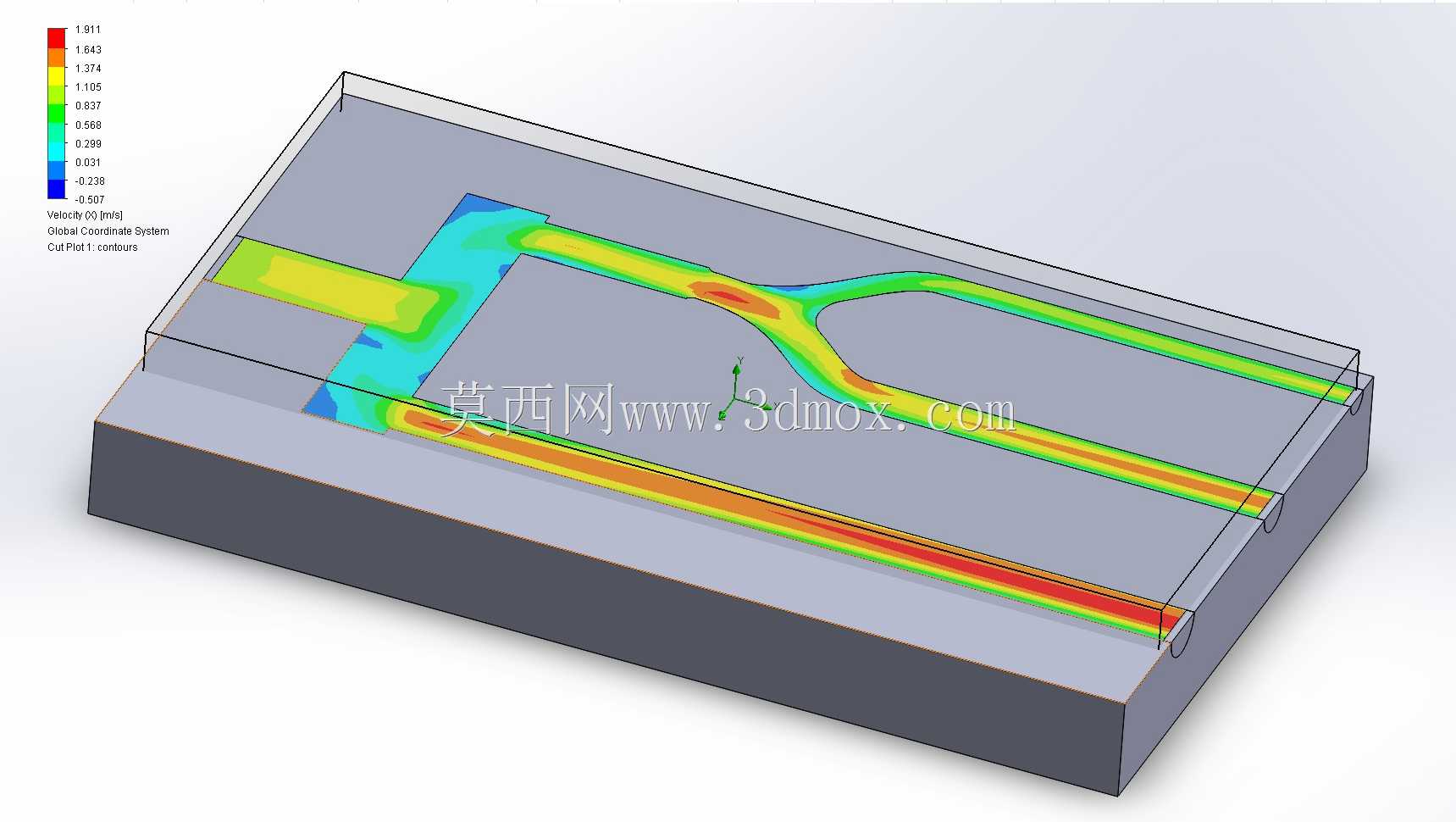

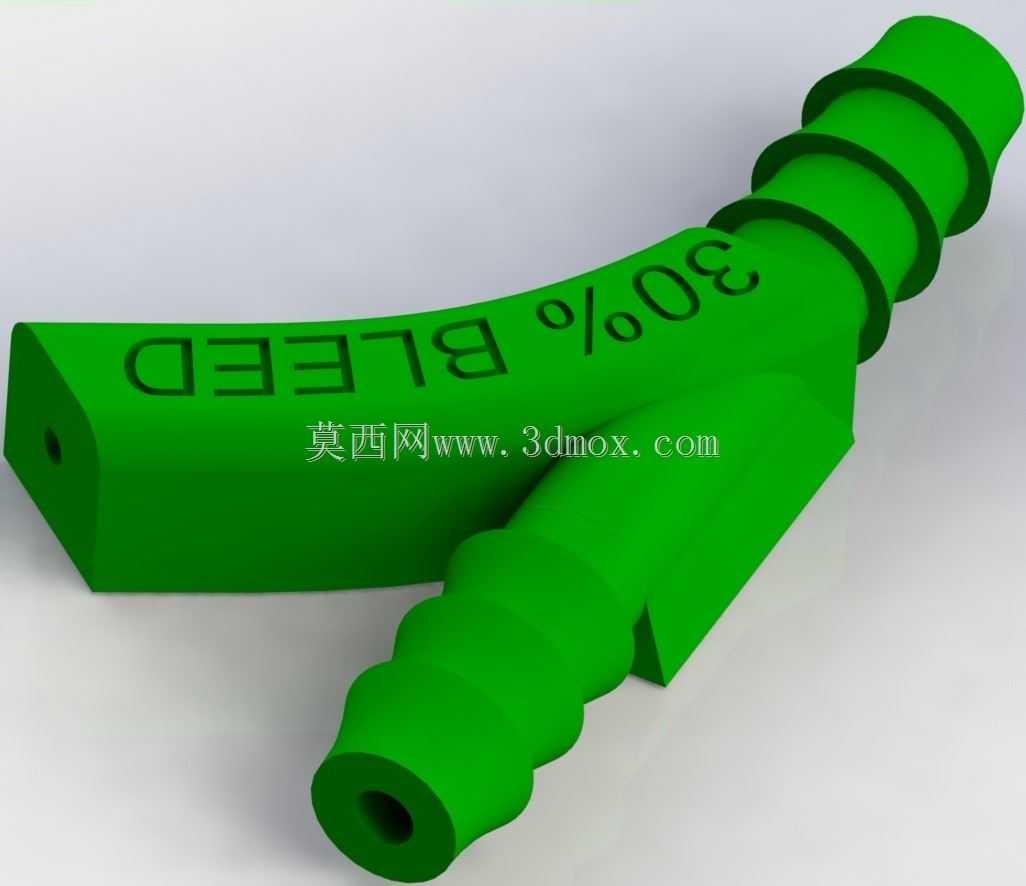

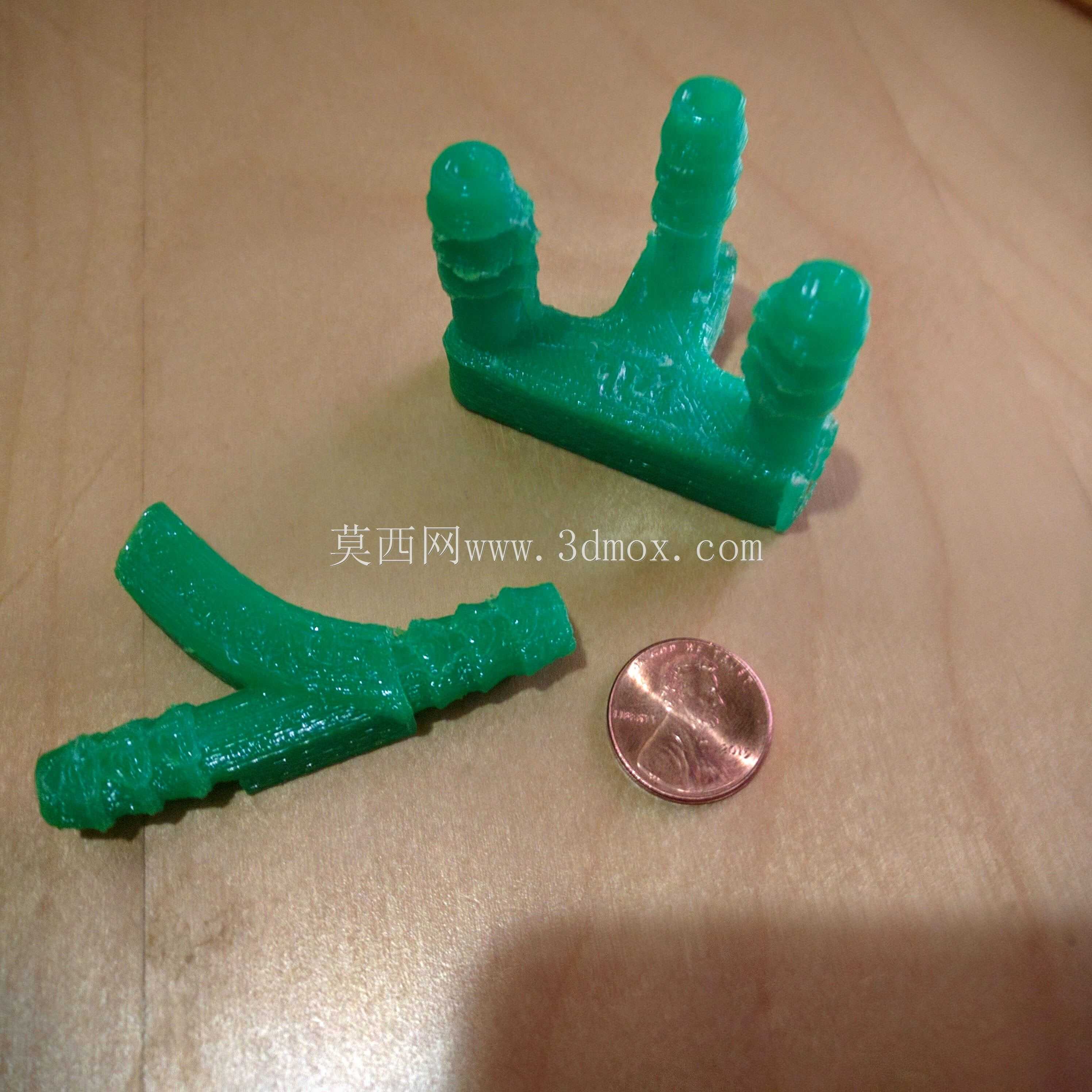

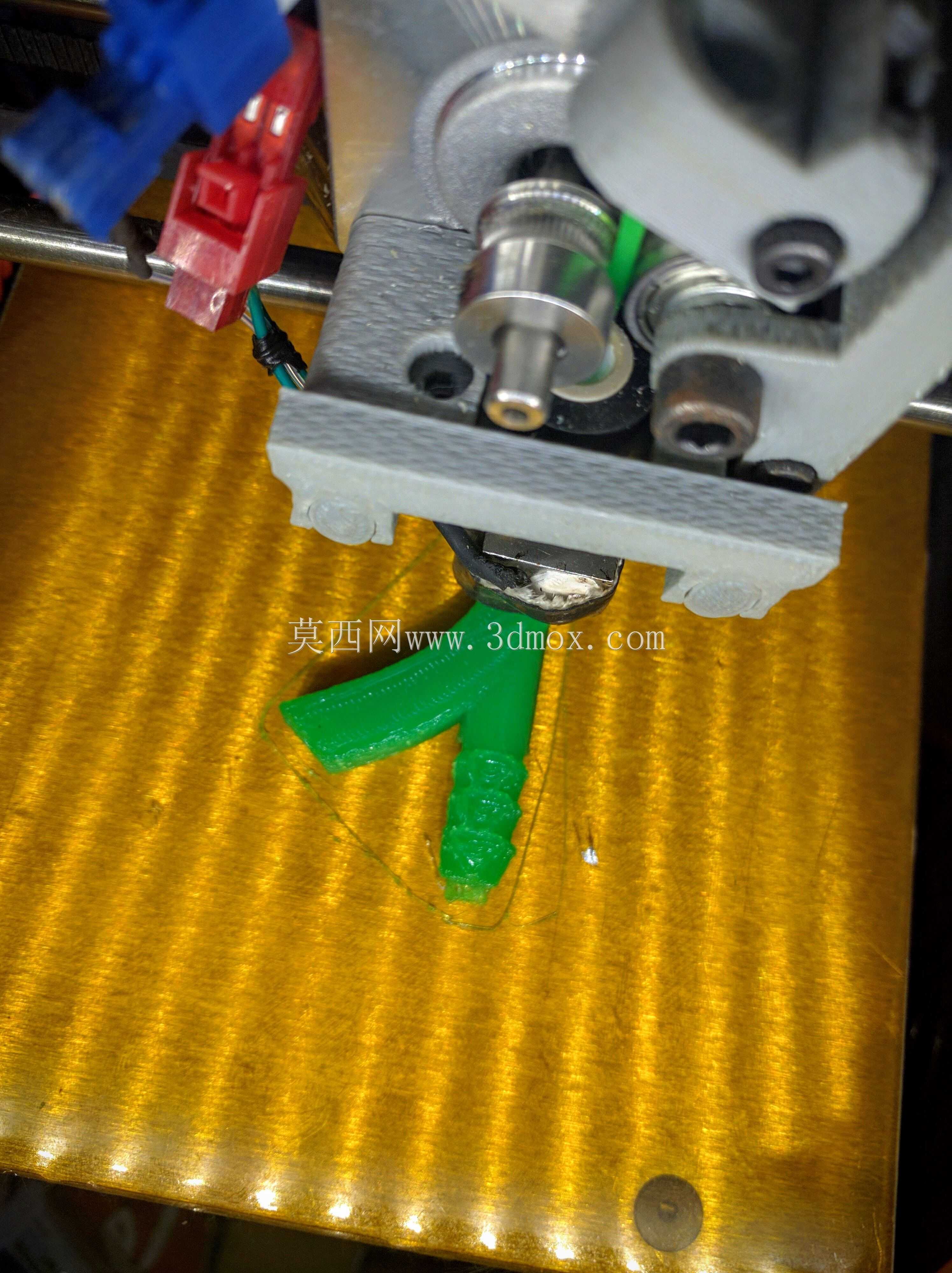

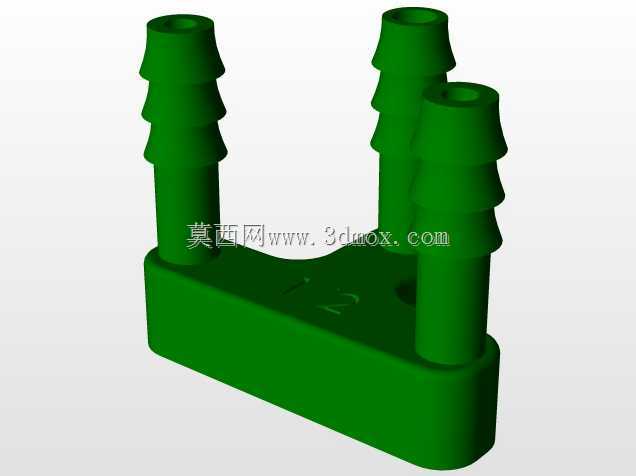

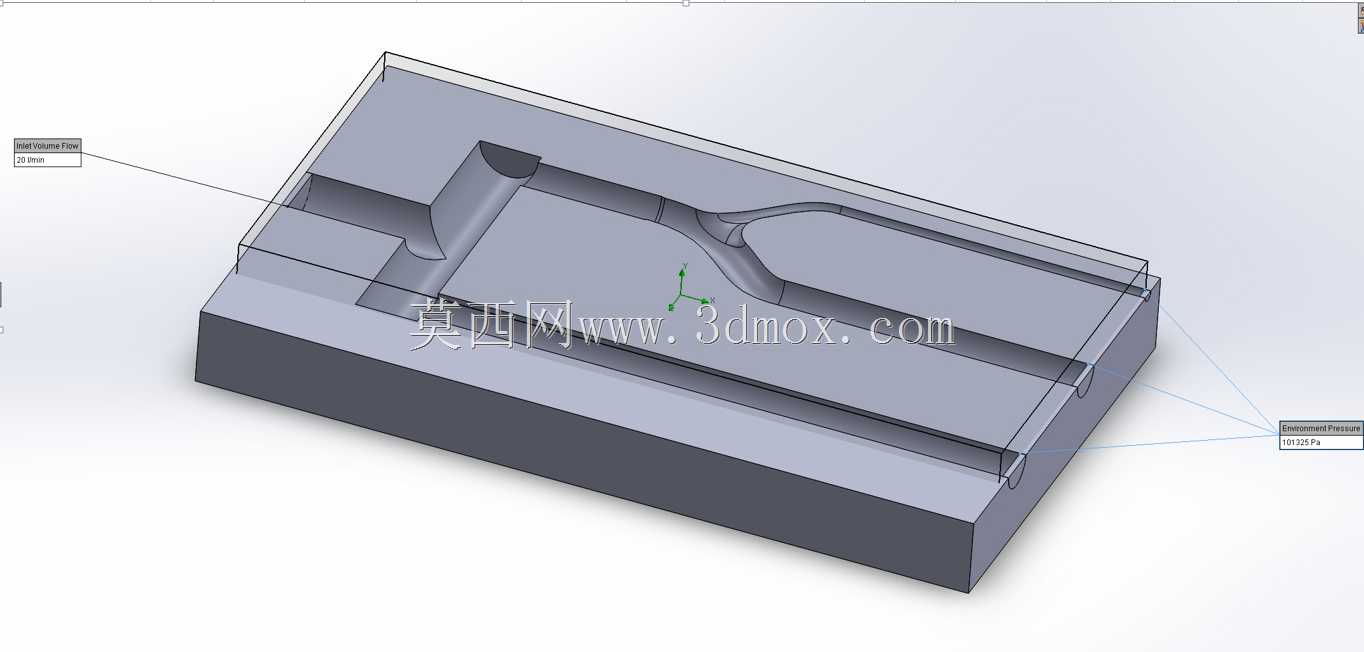

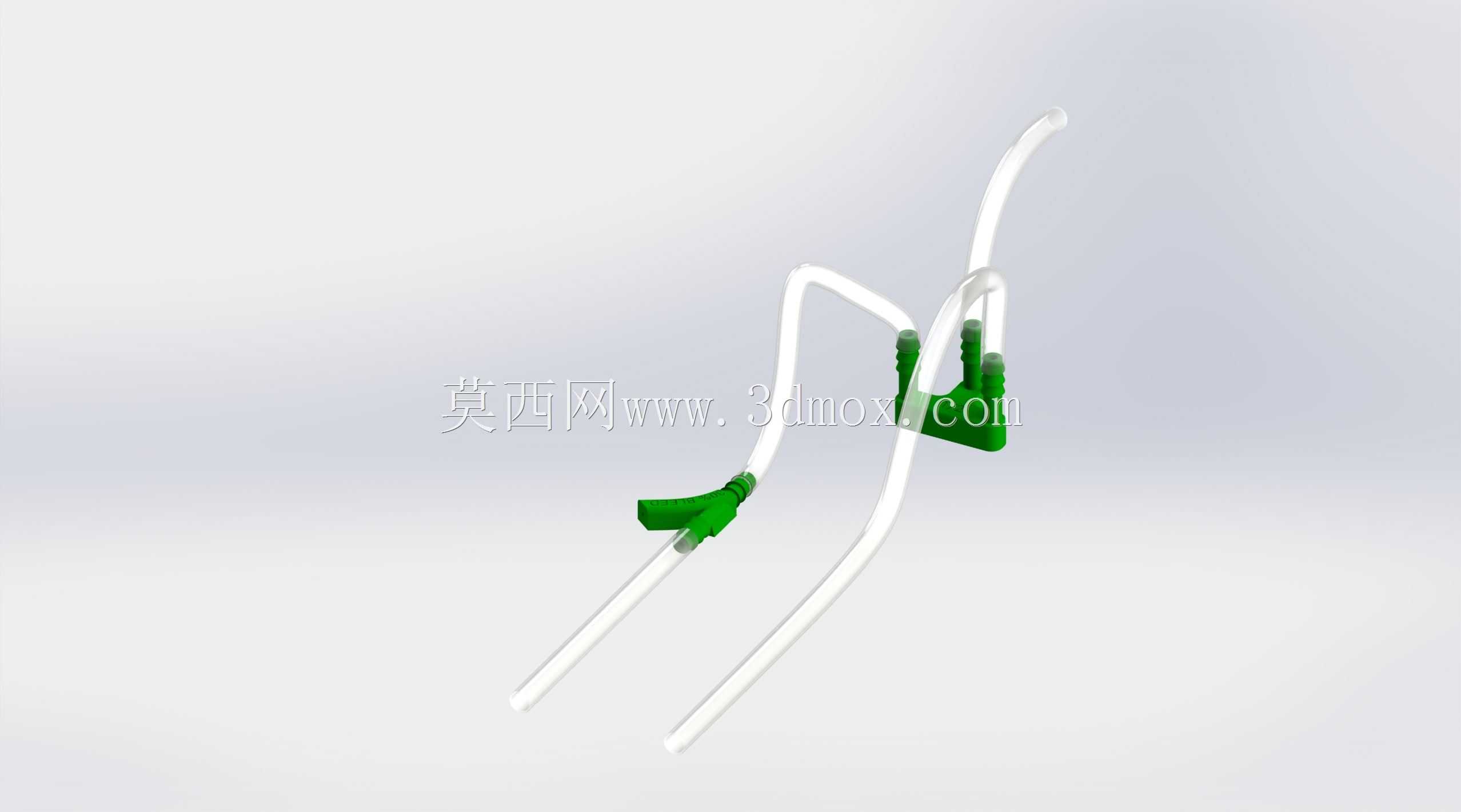

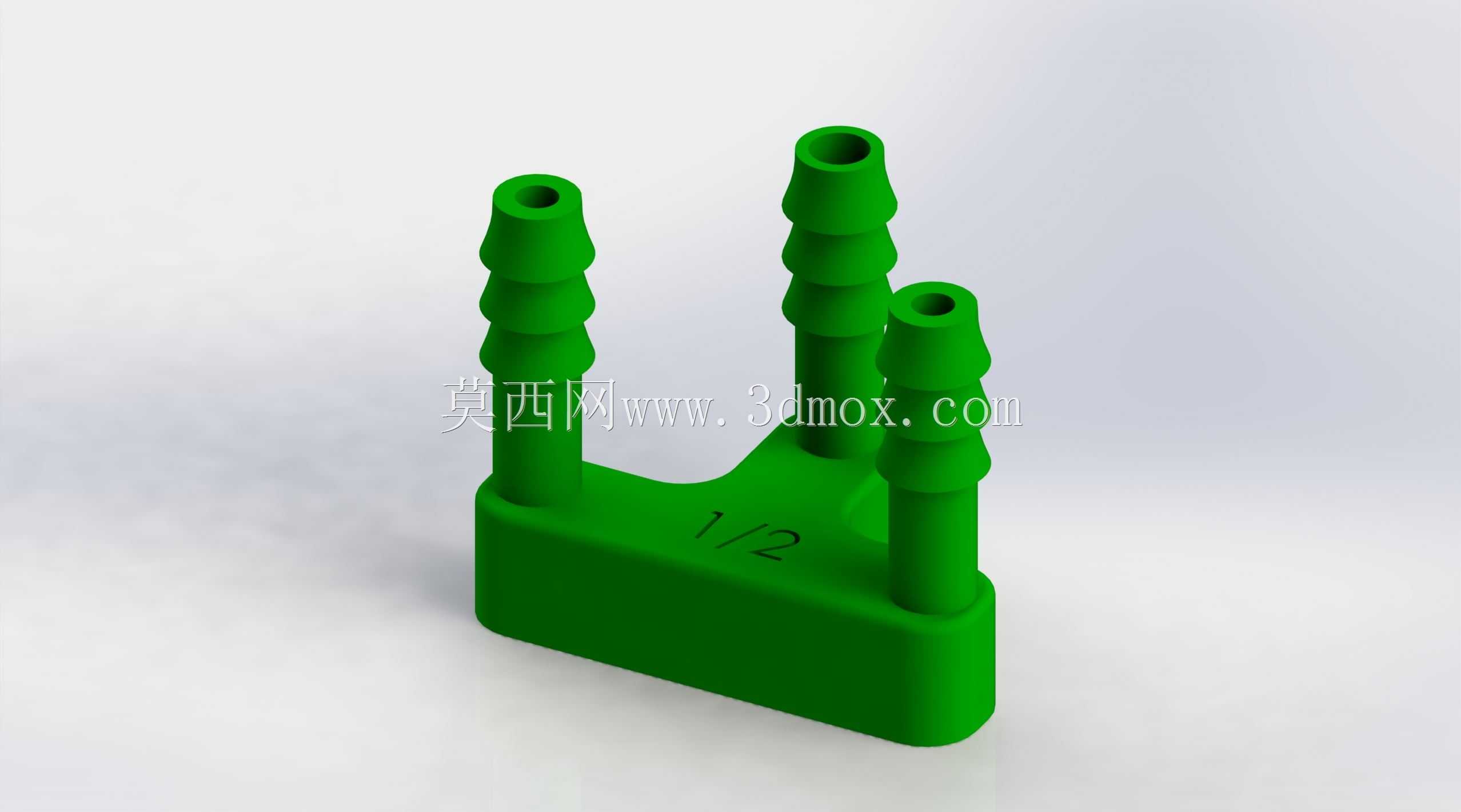

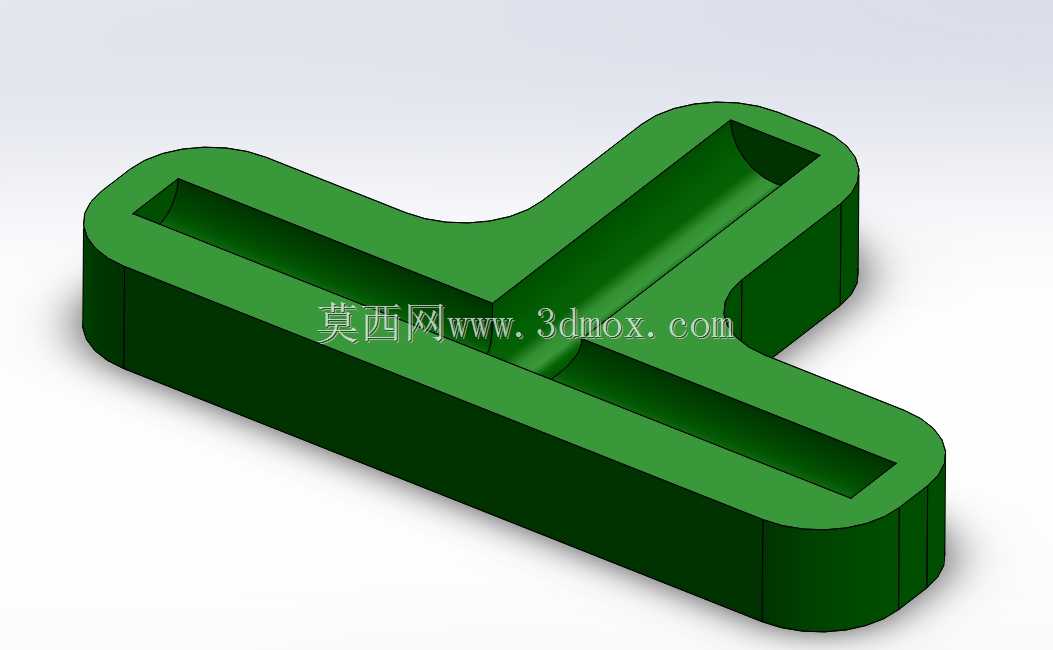

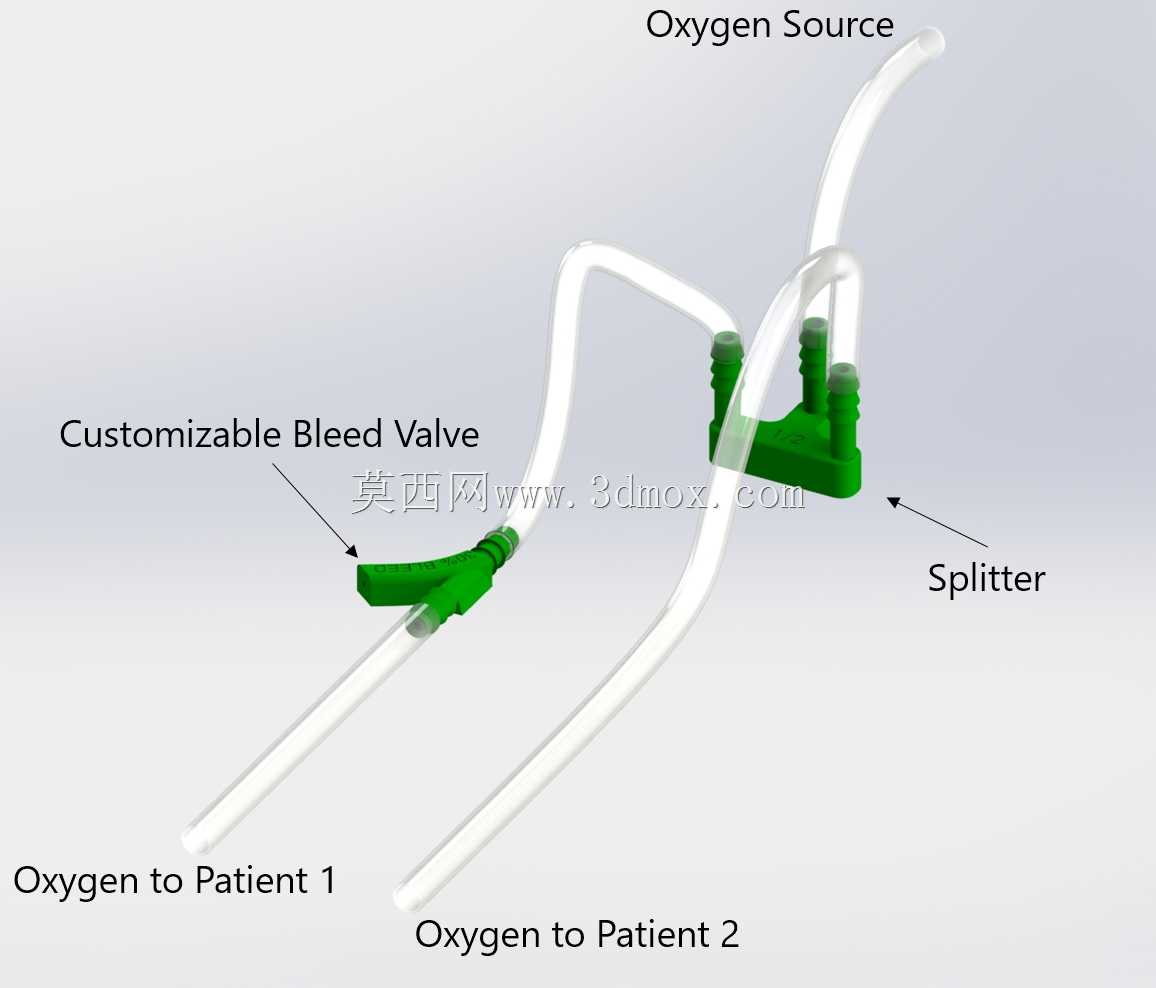

大家好，感谢您抽出时间回顾我参加的氧气阀分离器挑战赛。由于竞赛规则规定，物体必须完全由ABS打印出来，因此无法制作最常用于精确测量患者氧气流量的工作流量计/调节器设置。这些装置使用弹簧、金属螺纹和垫圈来实现它们所需的功能。对ABS的限制使我们无法使用任何可能用作垫圈的材料来防止氧气逸出。在未来，使用Ninjaflex或其他柔韧的细丝很容易在爱好者级3D打印机上打印可能是值得的。使用普通的FDM打印机也消除了创建分流装置时的许多设计选项。尽管面临这些挑战，我还是努力找到一个可行的解决方案，它很容易打印，并实现了控制流量的目标。我可以通过质量守恒来改变内部几何结构的直径，从而从不同的孔中产生已知的流量。为了正确分配流量，必须根据开口的横截面积调整每个出口。对于第一部分命名为5050分流，它采取了进口流量的坦克调节器和分流的一半。我以麦克马斯特卡尔零件2429K56为例，将零件的内径定为5.6mm。然后，我通过划分直径为5.6毫米的入口面积并重新计算新的横截面积，计算出新的分流段的直径。下面链接的电子表格有一个很好的cal概要culations:https://www.swiftcalcs.com/worksheets/37bdda44c30ca482cf2e931933a51d5c/Splitter_Area_CalculationNow 我有一个分流装置来分流，我需要一种方法来选择一个精确的流量。使用分流器，系统用户将向分流器提供20升/分钟的氧气。然后，分离器将每个分支的流量分成10升/秒。不使用任何移动部件，我们可以简单地“排出”流量，以达到所需的数额。第二部分用于此目的。使用链接的电子表格，30%的流量从该分支流出，这将允许我们为分支末端的患者提供7升/秒的流量。使用Solidworks的流量模拟软件包，我能够复制不同直径的结果。这当然不是完美的，但上面的解决方案似乎提供了合理的结果。在将stl发送到现场之前，社区可以对这些部分进行调优和验证。使用一个简单的氧气罐和流量计下游，这将是非常简单的打印和验证每个所需的流量分流。在我的照片中显示的分流装置只花了大约20分钟就打印出来了。我知道在低资源条件下进行氧气分流并不是一个理想的解决方案，但它似乎提供了使分流装置系统具有真正流量调节能力的最佳折衷方案。如果技术人员能够将具有类似氧气需求的患者分组，则可以避免一些浪费。他们可以在他们的头脑中快速地做数学根据出血分流的百分比出血关闭选择适当的分流。它还需要额外的油管组，但我认为它工作得很好，能够热插拔分配器，而不必打印新的整套。理想情况下，只需打印新的出血分流。这是一篇由迈克·叶芝写的关于在现场修理流量计的优秀博客文章，这篇文章把我推向了一个没有垫圈和弹簧的简单设计。https://theelectricsquirrel.wordpress.com/2013/11/18/oxygen-pressure-regulator-maintenance-in-pictures/Feel 自由提出任何问题，澄清如何系统工作。我可以提供更多的信息，一些流分析的要求。再次感谢您抽出时间阅读我的文章！最好的，肖恩
