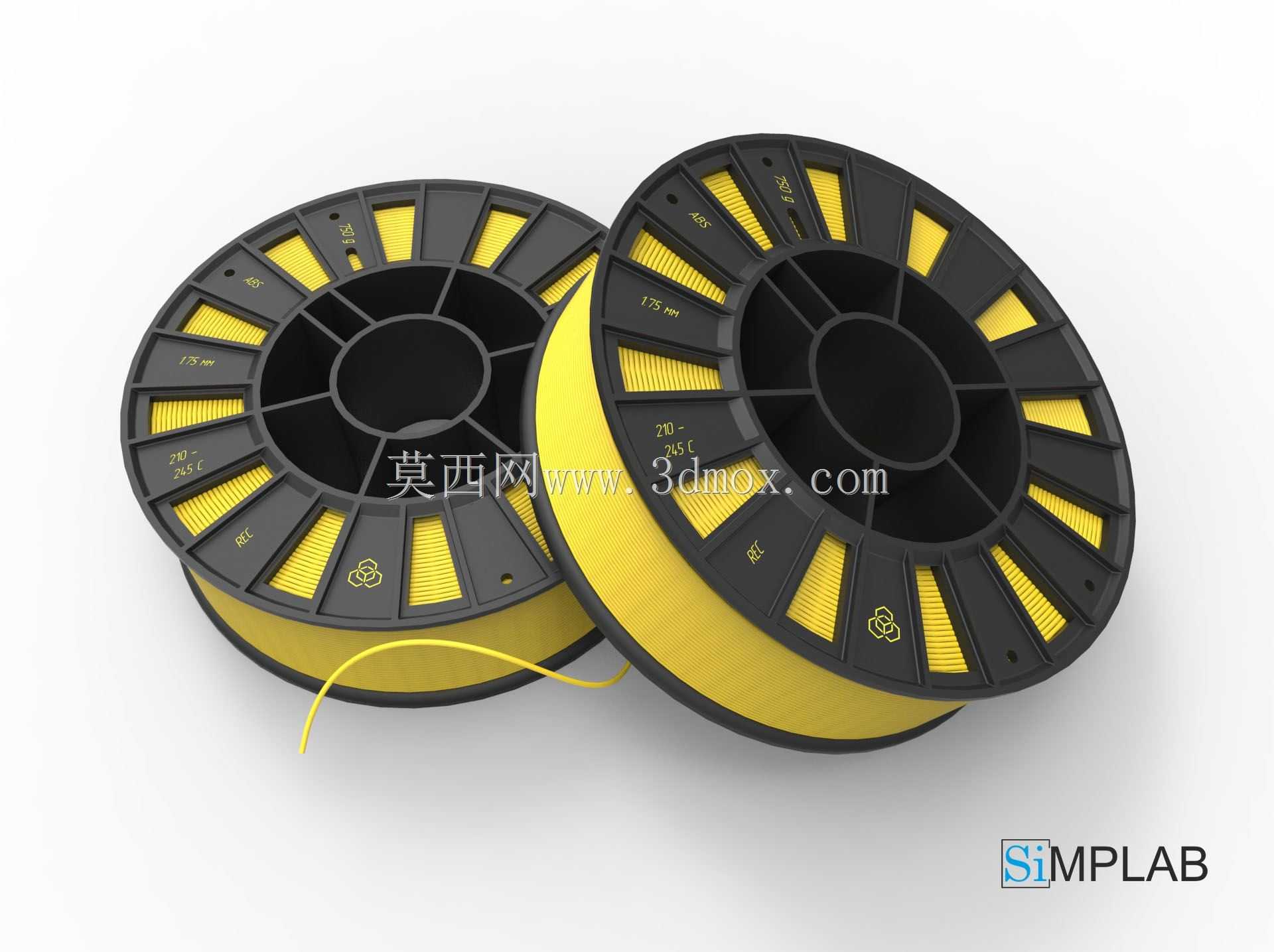

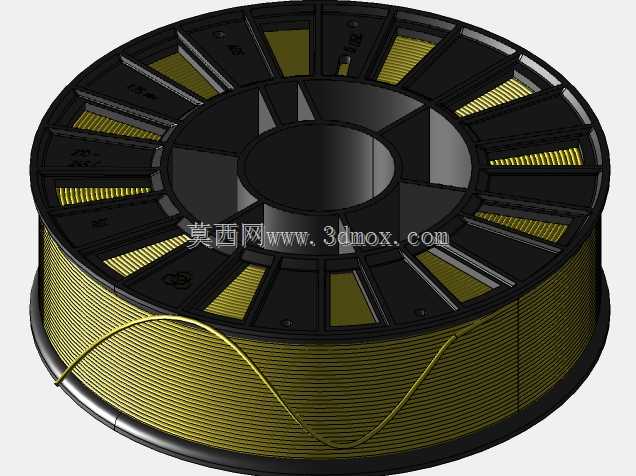

FDM3D打印耗材收纳线盘结构设计

这款线盘是专为FDM熔融沉积型3D打印场景设计的耗材承载部件，核心作用是规整收纳丝状打印耗材，保障打印过程中耗材能够顺畅、无卡滞地匀速送出，避免耗材出现打结、弯折、缠绕散乱的问题，是桌面级与工业级FDM3D打印设备配套使用的核心耗材承载配件，同时也可适配其他需要规整收纳丝状、细缆类物料的工业绕线场景。从实际使用场景来看，该线盘可适配PLA、ABS、PETG等多种常见3D打印丝状耗材，能够直接安装在绝大多数3D打印机的料架上，无论是桌面级家用打印机的顶部开放式料架，还是工业级设备的封闭仓内料轴，都能通过中心的标准通孔完成快速装夹，适配常规直径的料轴安装需求，安装边界预留了足够的转动间隙，不会在送料过程中出现剐蹭机架、转动卡滞的问题。在功能特性设计上，线盘采用了辐条式镂空轮辐结构，既能够有效降低整体自重，减少送料时拉动线盘转动需要的牵引力，避免牵引力过大导致耗材被拉细甚至拉断，影响打印成型精度，同时镂空结构也能减少耗材与盘体的接触面积，降低耗材存放过程中与盘体粘连的风险，轮辐上的标识区域可清晰标注耗材类型、颜色、线径、剩余料量等信息，方便使用者快速识别耗材参数，避免错用耗材导致打印失败。盘体两侧的挡边做了加厚加强设计，边缘做了圆弧过渡处理，既能够避免锋利边缘刮伤耗材表面，也能防止盘体受挤压变形后导致耗材松脱散乱，挡边上的防滑纹理能够在手动转动线盘整理耗材时提供足够的摩擦力，操作更顺手。设计思路上，整体采用对称式结构设计，两侧轮盘结构完全一致，开模生产时可减少模具零件数量，降低生产制造成本，同时对称结构能够保证线盘转动时的动平衡，避免高速送料时线盘出现晃动、偏心的问题，保障送料速度稳定。盘体中心的绕线筒体直径经过反复测算，既能够保证耗材缠绕时的弯曲半径大于耗材的最小弯折半径，避免耗材缠绕时出现不可逆的弯折脆断，也能控制整体盘径在合理范围内，不会因为盘体过大占用过多的设备安装空间，外侧挡边的直径尺寸适配常规的耗材密封存储盒尺寸，未用完的耗材连带线盘可以直接放入密封盒中存放，避免耗材受潮影响打印性能。整体采用耐磨工程塑料材质制作，具备足够的结构强度，多次重复拆装使用也不会出现开裂、变形的问题，能够长期循环使用。
