Prusa i3 E3D Cyclope传感器简易安装结构

该结构主要应用于桌面级FDM熔融沉积成型3D打印设备的挤出端升级改造场景，针对Prusa i3机型适配E3D Cyclope独眼巨人打印头的传感器加装需求设计，解决原厂挤出结构未预留传感器安装位、加装后易与散热组件干涉、打印过程中传感器易受高温影响出现检测偏差的实际痛点，可直接适配对应机型的X轴滑台安装位，无需对原有设备的机架、运动组件做打孔、切割等破坏性改动，大幅降低DIY升级的操作门槛。

从实际用途来看，该安装结构集成了传感器固定、打印头散热、挤出组件定位三大核心功能，加装的传感器可精准检测打印头的Z轴初始位置、耗材进给状态，有效避免打印首层高度失准、耗材断料空打、打印头撞坏热床等常见打印故障，提升长时间连续打印的运行稳定性；配套的轴流散热风扇可对打印头的冷端散热鳍片持续送风，避免冷端温度过高导致耗材提前软化堵头，保障耗材顺畅进给。

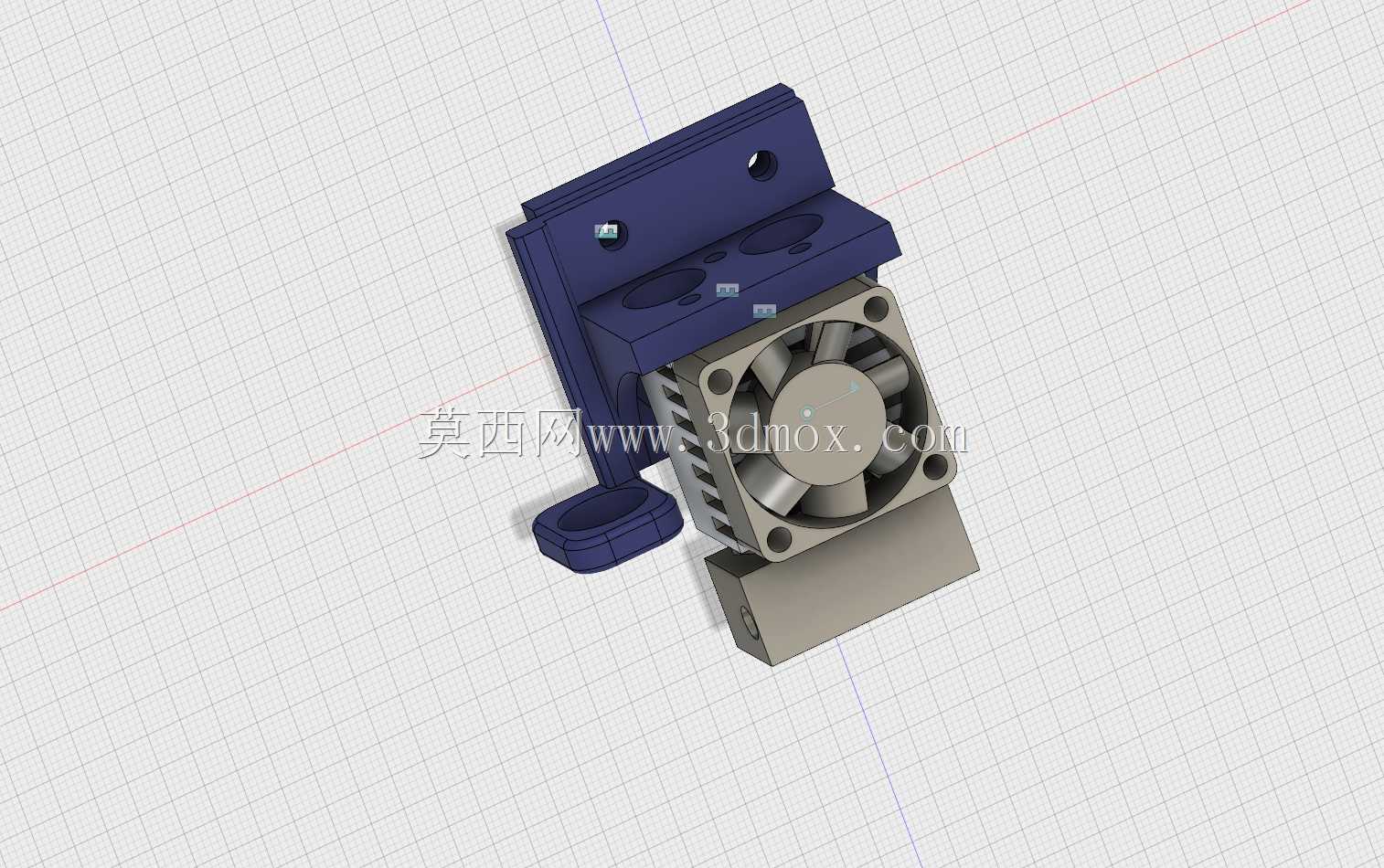

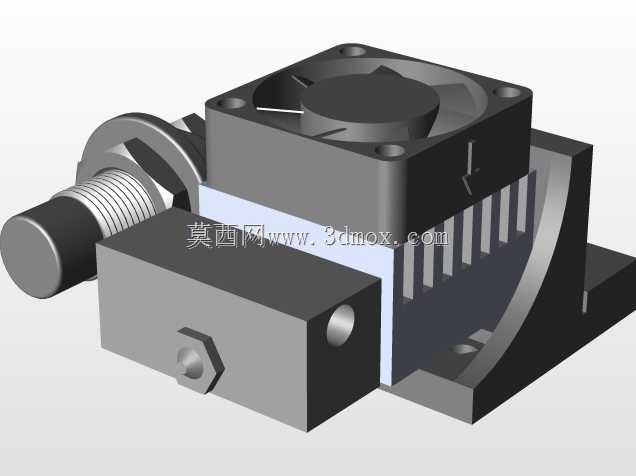

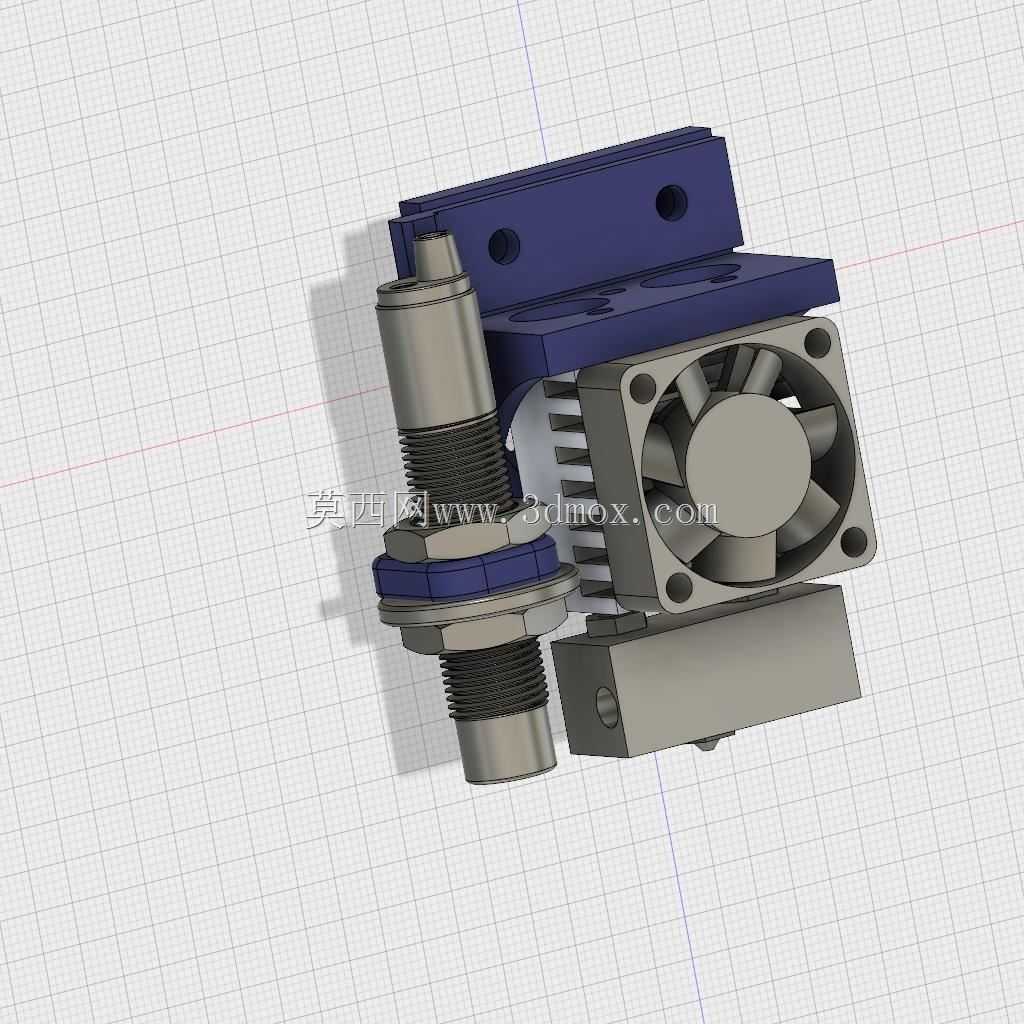

在功能特性设计上，该结构采用分体式模块化设计思路，传感器固定位采用螺纹适配结构，可兼容不同螺纹规格的接近式传感器，安装时无需额外定制转接件，直接通过螺纹锁紧即可调整传感器的伸出长度，适配不同的检测距离需求；散热风扇安装位预留了标准的40mm风扇安装孔位，可直接适配市面上通用的4010规格轴流风扇，风扇出风方向正对冷端散热鳍片的间隙，可最大化带走鳍片传导的热量，避免热量向上传导至送丝机构；打印头固定位采用卡槽加锁紧螺丝的定位方式，可精准限制Cyclope打印头的周向转动与轴向窜动，保证打印头喷嘴与热床平面的垂直度，避免出现打印层纹偏移、出料不均的问题。

在外形尺寸与安装边界设计上，整体结构的横向宽度控制在65mm以内，纵向高度不超过70mm，安装后不会超出Prusa i3机型X轴滑台的原有运动边界，不会与设备的机架、Z轴丝杆、传动皮带等运动部件发生干涉；传感器安装位的中心与打印头喷嘴的水平偏移量控制在15mm，符合常规3D打印机的自动调平传感器偏移量设置范围，用户无需大幅修改固件内的偏移参数即可完成调试；所有安装孔位均与原厂滑台的孔位完全对齐，安装时仅需使用对应规格的内六角螺丝即可完成固定，整体安装流程可在十分钟内完成，无需复杂的测量与校准操作。
