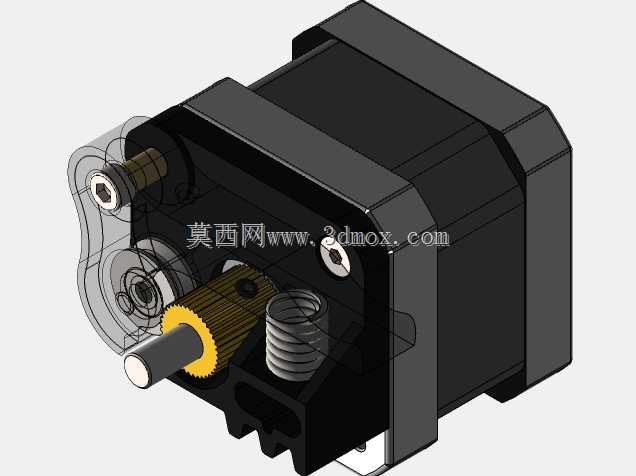

MK9弹簧加载1.75mm3D打印灯丝挤出驱动结构

该结构是桌面级熔融沉积型3D打印设备的核心送料执行部件，主要应用于消费级、入门商用级FDM3D打印设备的耗材输送环节，负责将1.75mm直径的热塑性打印丝材稳定、精准地推送至加热喷头内部，为打印过程提供连续、压力均匀的耗材供给，直接决定打印过程中丝料出料的稳定性，进而影响最终成型件的层间结合强度、表面精度与成型良率，是保障FDM打印作业顺畅运行的关键功能组件。

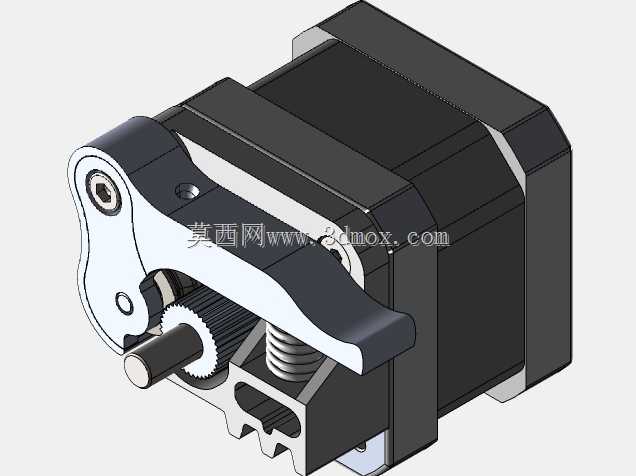

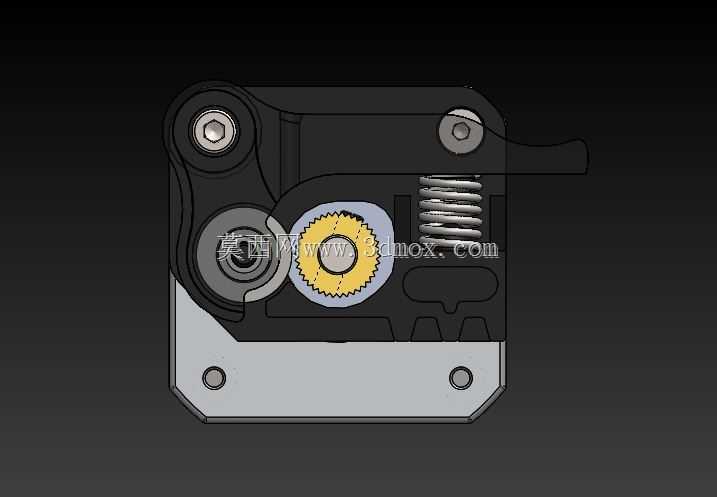

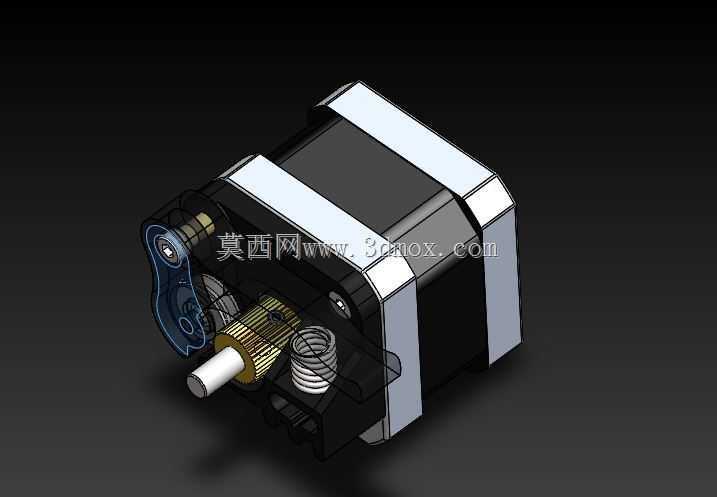

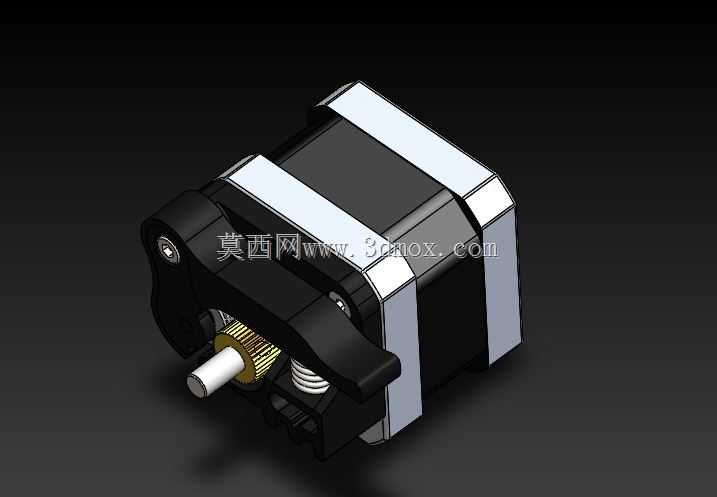

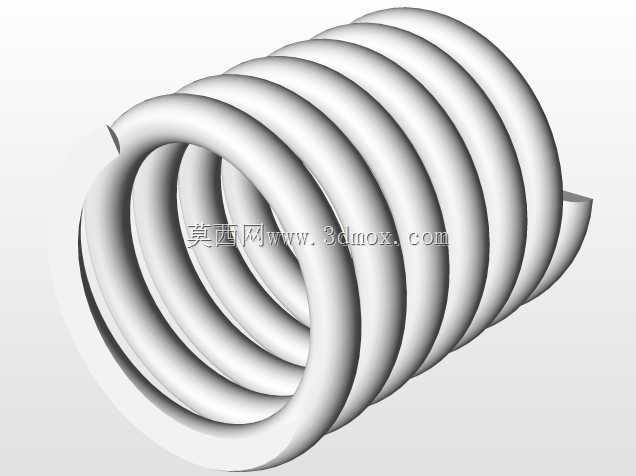

在实际打印作业场景中，该驱动结构需要适配PLA、ABS、PETG、TPU等多种不同硬度、不同摩擦系数的常见打印耗材，既要应对硬质耗材高速打印时的大扭矩送料需求，也要避免软质耗材送进过程中出现的丝料被齿轮啃削、打滑、堵头等常见故障。其核心采用弹簧加载压合的结构设计思路，通过预压弹簧提供持续、稳定的压合力，将丝材紧密压合在带齿送丝齿轮的啮合面上，送丝齿轮与后部的步进电机输出轴直连，省去了额外的传动减速环节，既缩小了整体结构体积，也减少了传动间隙带来的送料步距误差，能够精准控制每一步的丝材送进量，匹配不同层厚、不同打印速度下的送料精度要求。弹簧压合结构自带自适应补偿特性，当丝材直径存在小幅公差波动、或是送丝轮齿面出现轻微磨损时，弹簧的弹性伸缩量可以自动补偿间隙，始终保持压合力度处于合理区间，既不会因压力过大导致丝材被压变形、增大送进阻力，也不会因压力不足导致送丝打滑、出料量不足。

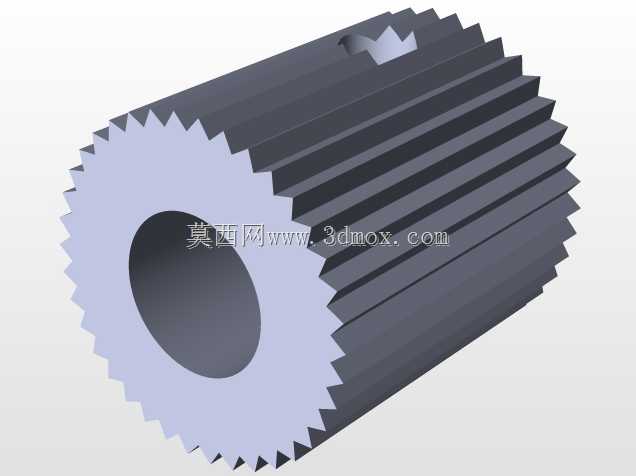

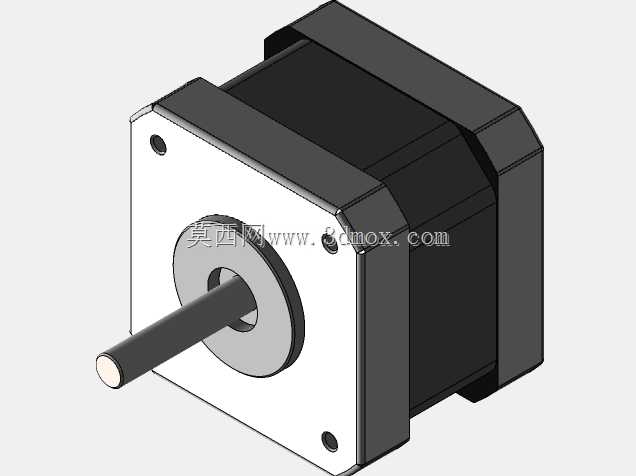

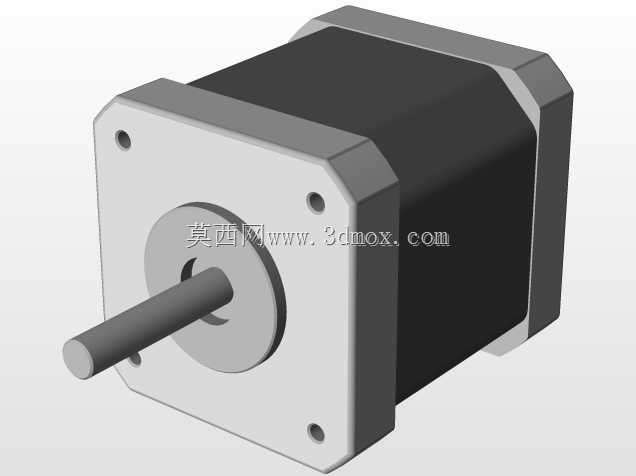

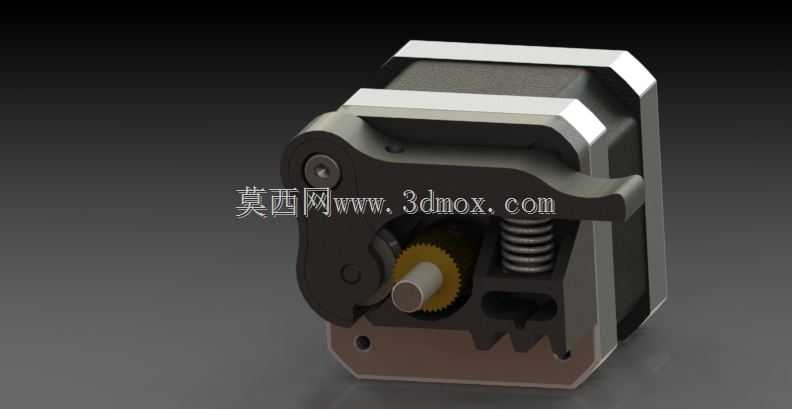

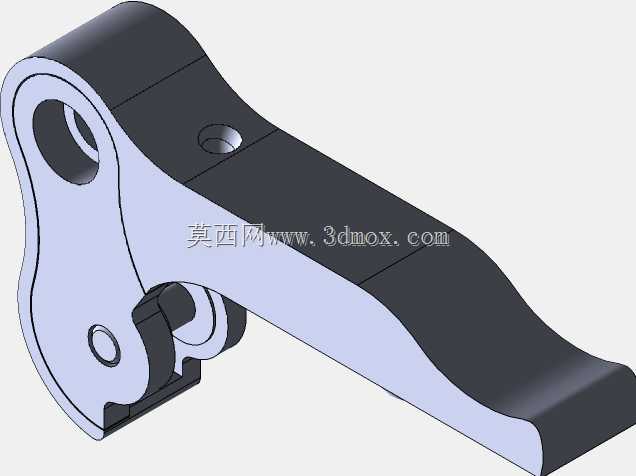

从安装边界与外形尺寸来看，该驱动结构采用标准42型步进电机作为动力基座，安装孔位完全匹配行业通用的20mm、40mm铝型材安装间距，可直接固定在打印机的X轴滑台或是远端送料安装位上，整体结构紧凑，横向、纵向的安装占用空间适配绝大多数桌面级3D打印机的机架布局，无需对原有设备机架做额外改造即可完成替换安装。结构上的压料臂采用快扳式解锁设计，在进行耗材穿丝、退丝操作时，只需扳动压料臂即可快速释放压合间隙，方便操作人员快速完成耗材更换，松开压臂后弹簧自动复位提供稳定压合力，操作便捷性大幅提升。送丝轮采用硬质合金材质的滚齿设计，齿形经过优化，既能保证与丝材的啮合摩擦力，又不会过度切入丝材造成碎屑残留，长期使用的磨损量极低，可有效延长部件的维护周期。同时结构上预留了散热块的安装对接位，可直接与标准E3D系列、MK系列热端组件无缝对接，减少送丝路径的弯折角度，降低丝材在送进通道内的阻力，尤其适配柔性耗材的顺畅送进，避免软料在送料通道内出现弯折堆积的问题，大幅提升柔性耗材打印的成功率。
