易维护快换丝结构3D打印挤出装置

这款挤出装置是面向桌面级FDM熔融沉积成型3D打印场景开发的核心送料熔融组件，主要承担打印耗材的稳定输送、熔融塑化、精准出丝的核心功能，可适配常规1.75mm直径PLA、ABS、PETG等主流热塑性打印耗材，适配多数近程送丝结构的桌面级3D打印设备，能够满足创客创作、教学实训、小批量定制零件生产等多场景的打印作业需求。在实际打印作业中，该装置可稳定将固态耗材匀速推送至加热熔融区，保证熔融后耗材均匀从喷嘴挤出，配合打印设备的XYZ轴运动轨迹完成三维实体的逐层堆叠成型。

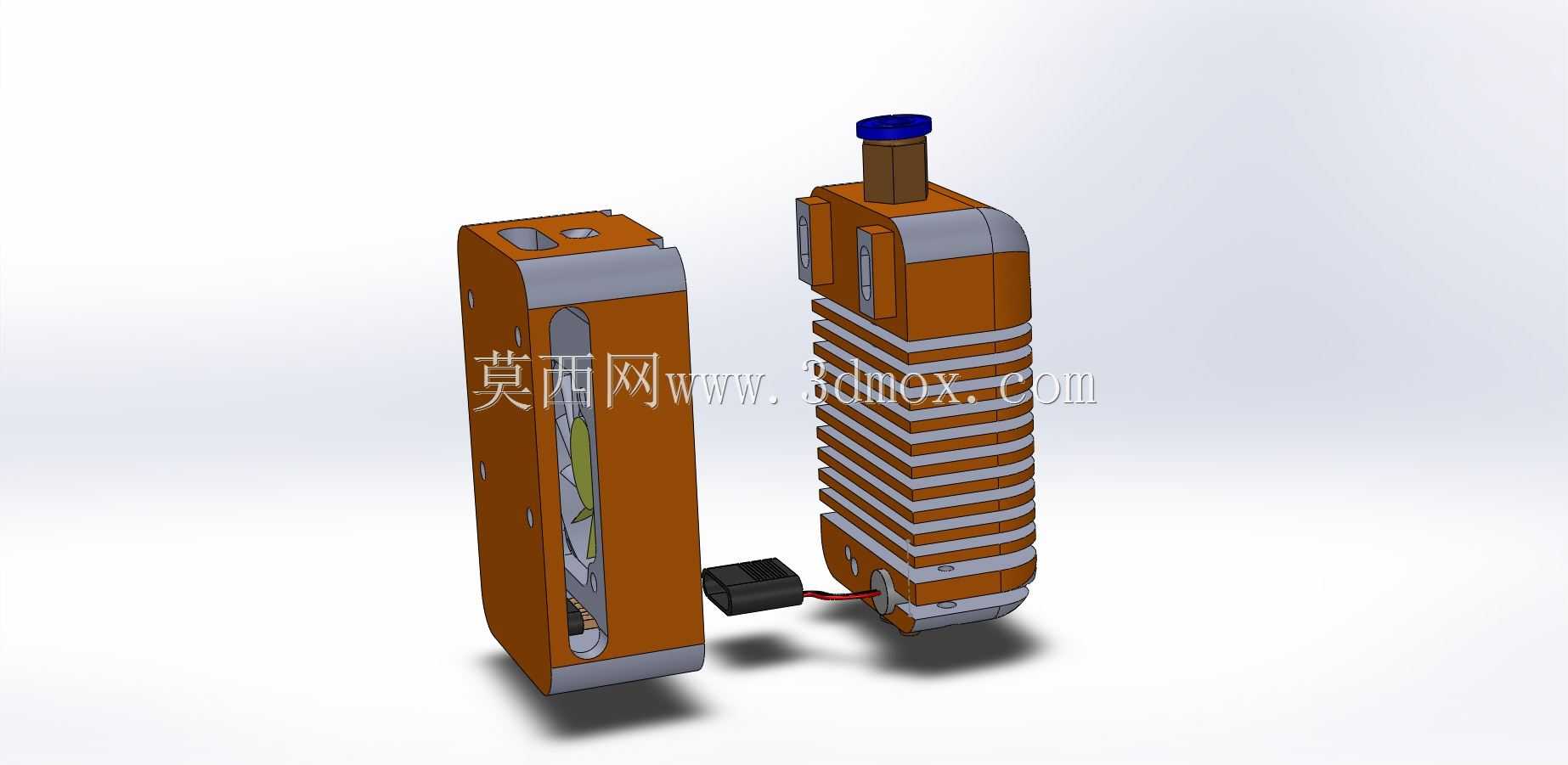

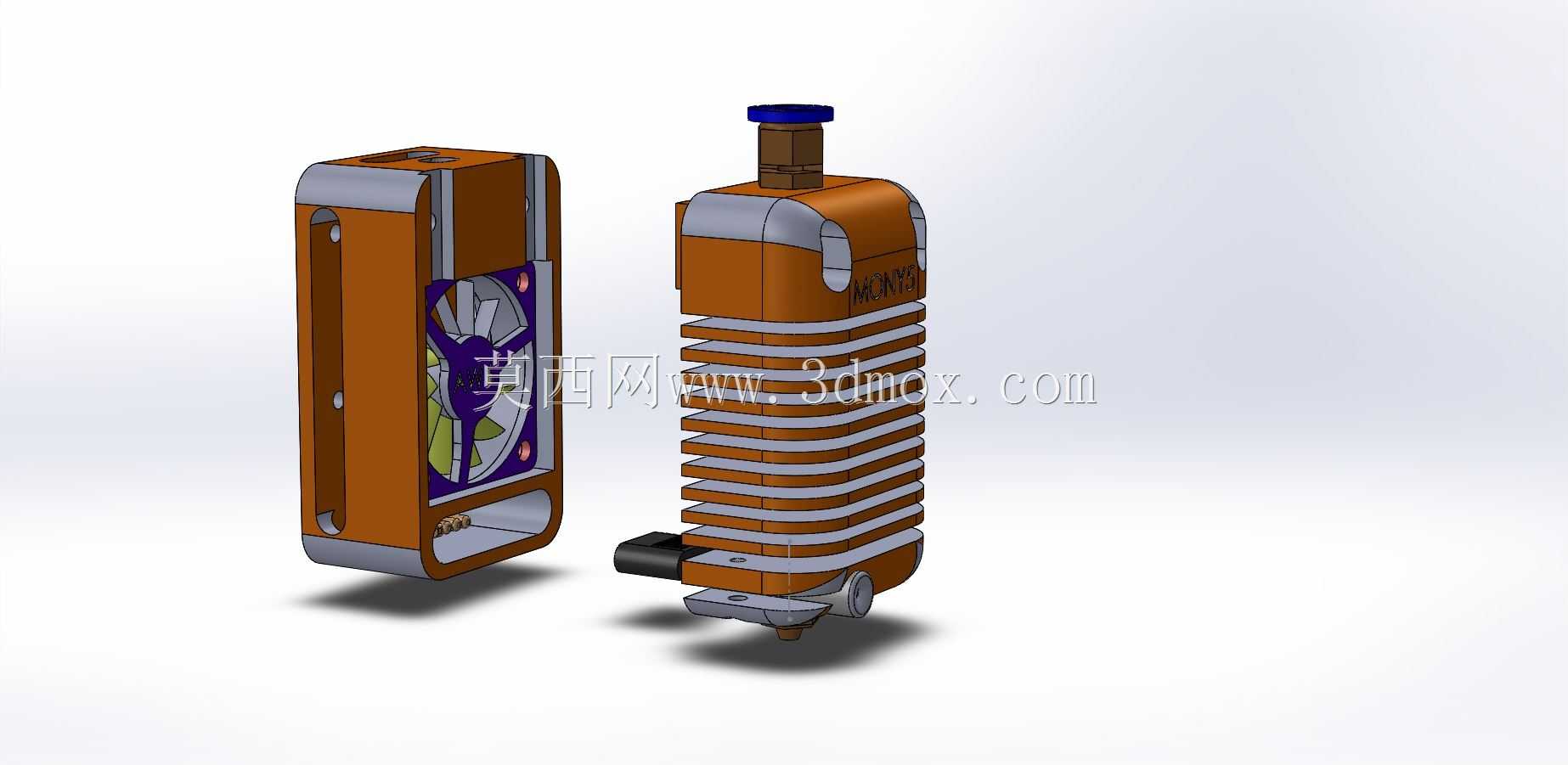

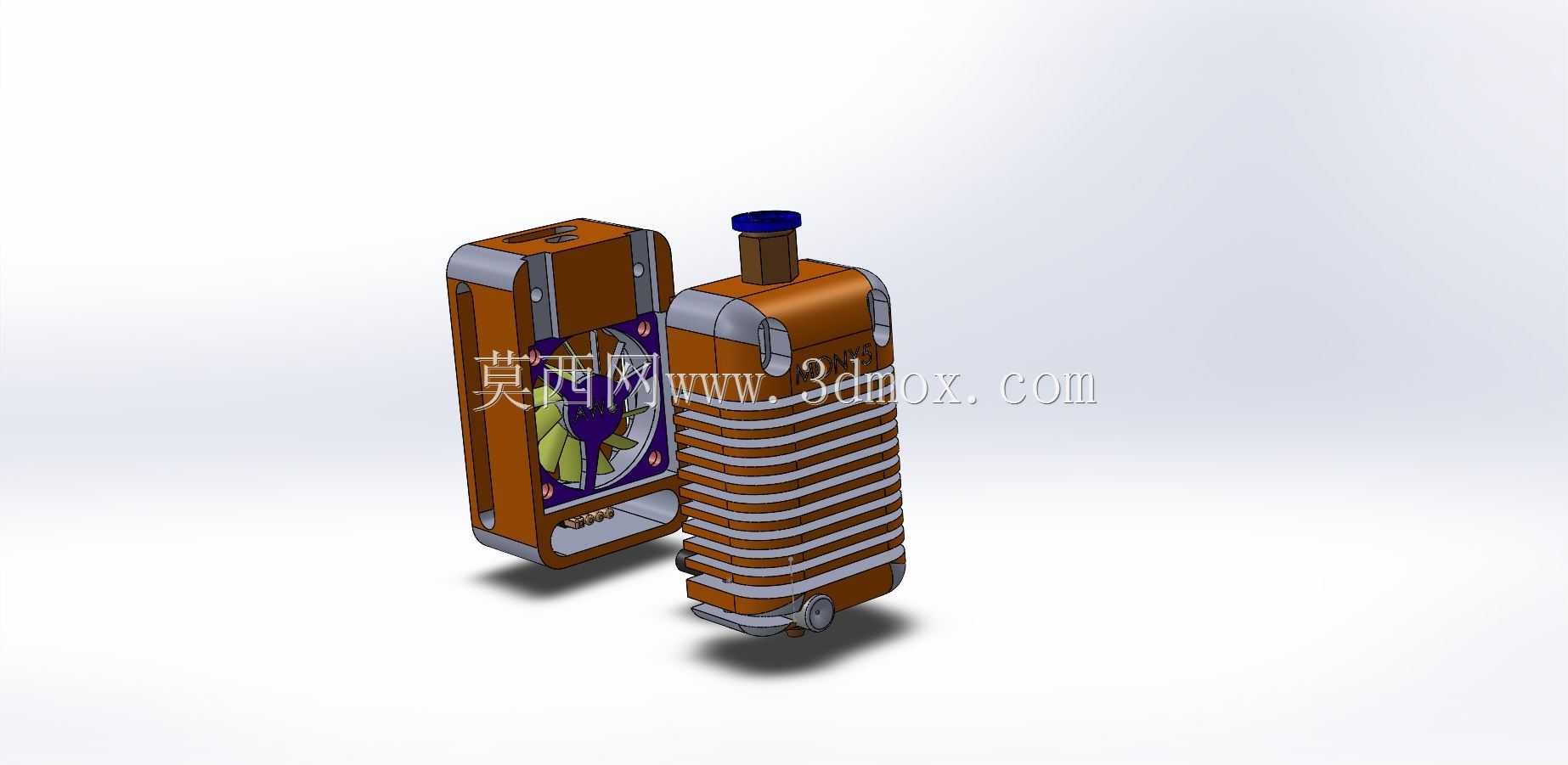

设计过程中重点针对传统挤出装置换丝繁琐、维护拆解复杂的痛点做了结构优化：在装置顶部预留了专用的耗材切口位，更换不同颜色或不同材质耗材时，无需整体拆解装置，仅需在切口位置将残留耗材剪断，即可取出余料并穿入新耗材，大幅缩短换丝操作的耗时；日常维护清洁挤出流道时，仅需拆卸前端两颗固定螺丝即可将挤出核心模块抽出，完成流道残料清理、喷嘴疏通等维护操作后，装回时可配合设备Z轴调零流程快速定位安装位置，拧紧固定螺丝即可恢复作业，无需反复校准安装位置，降低了普通用户的维护操作门槛。

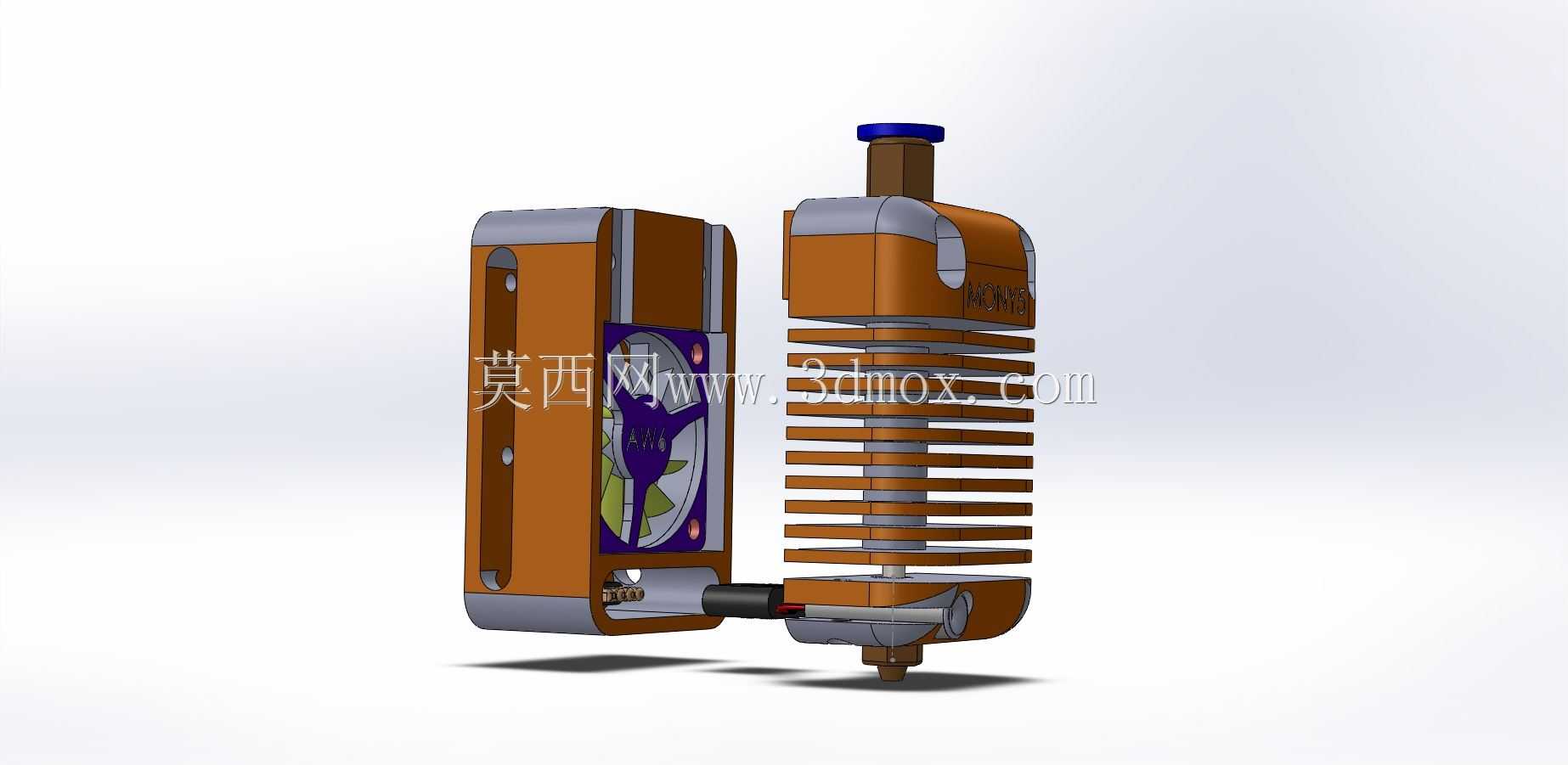

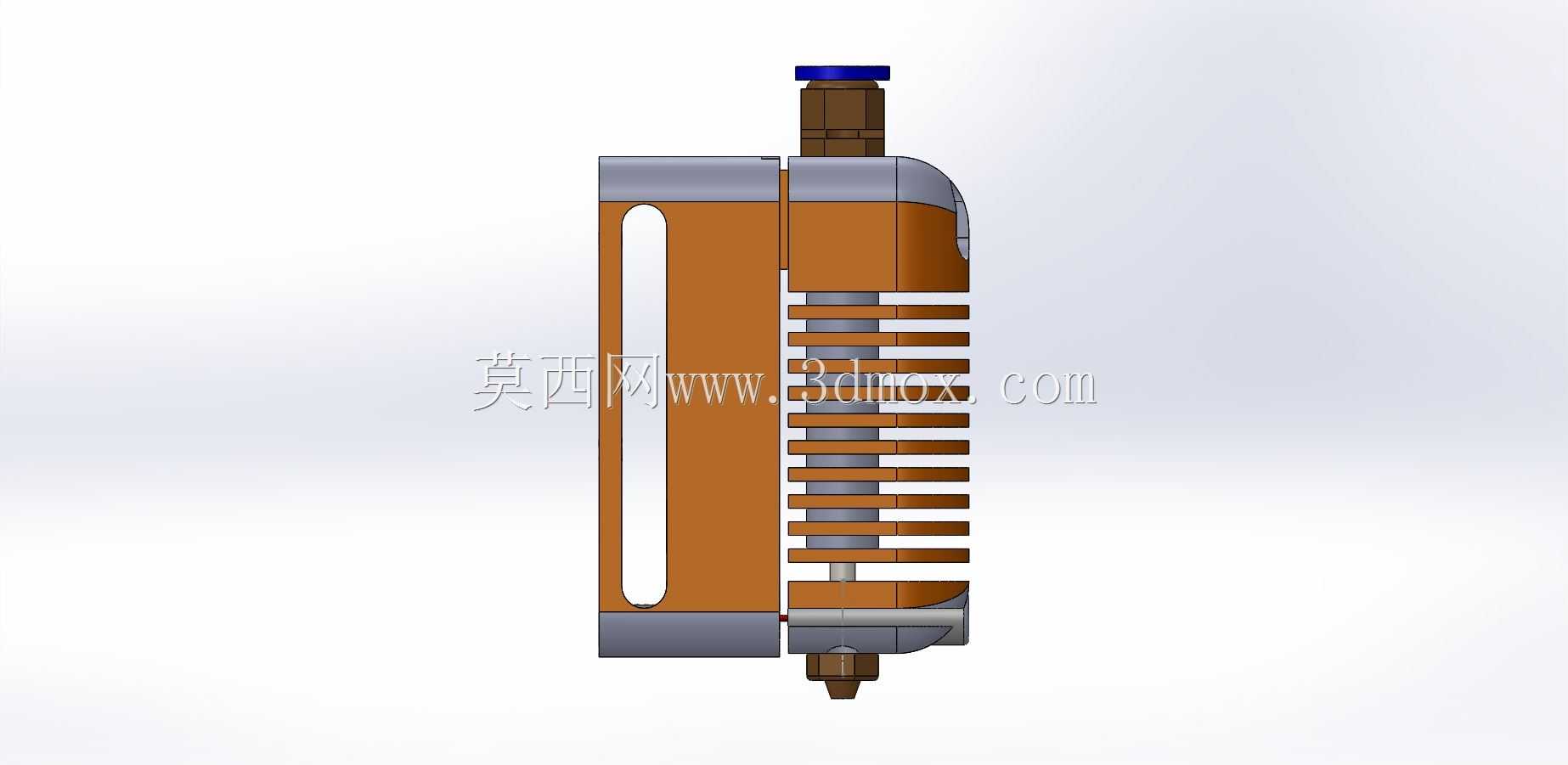

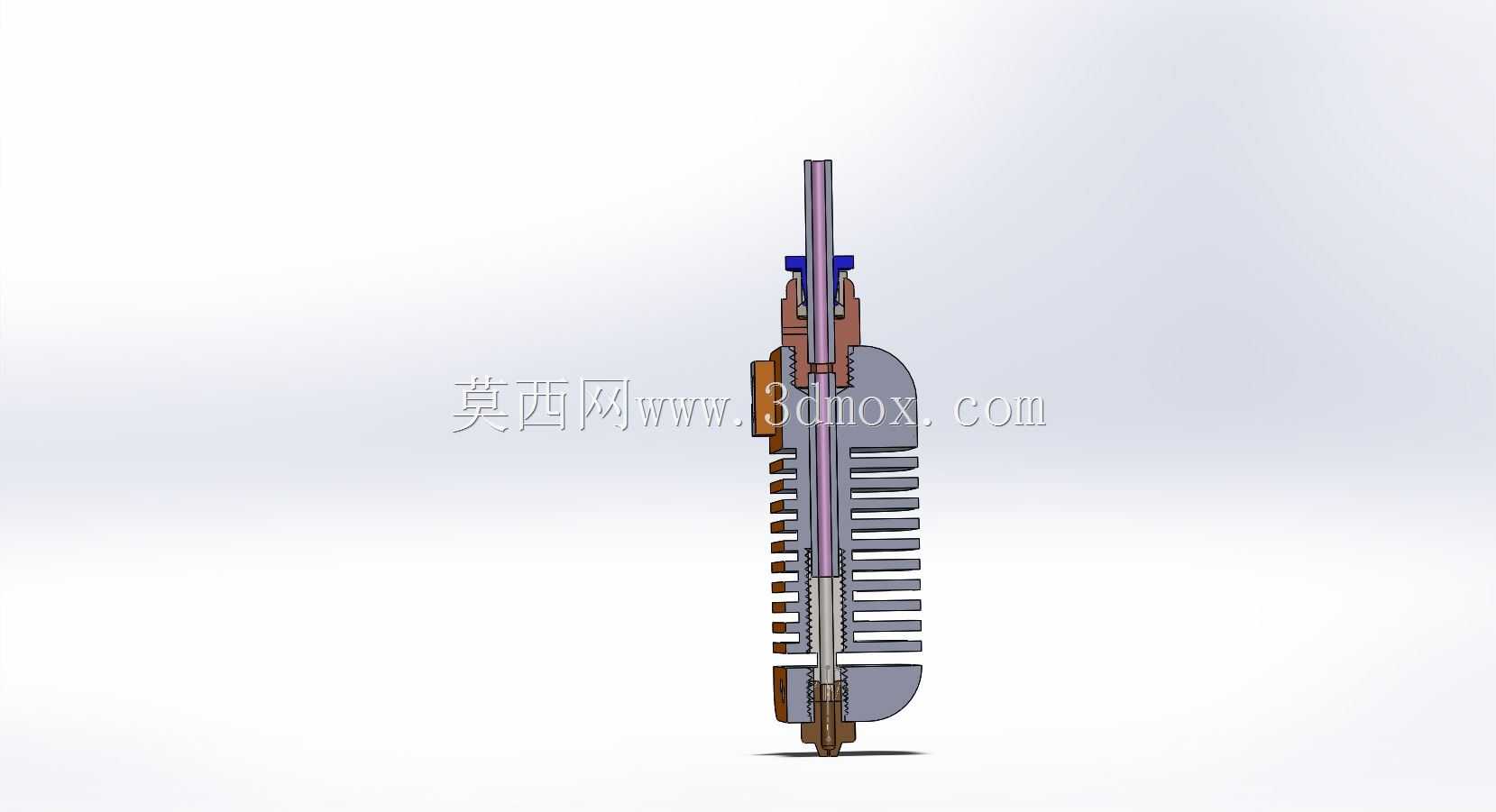

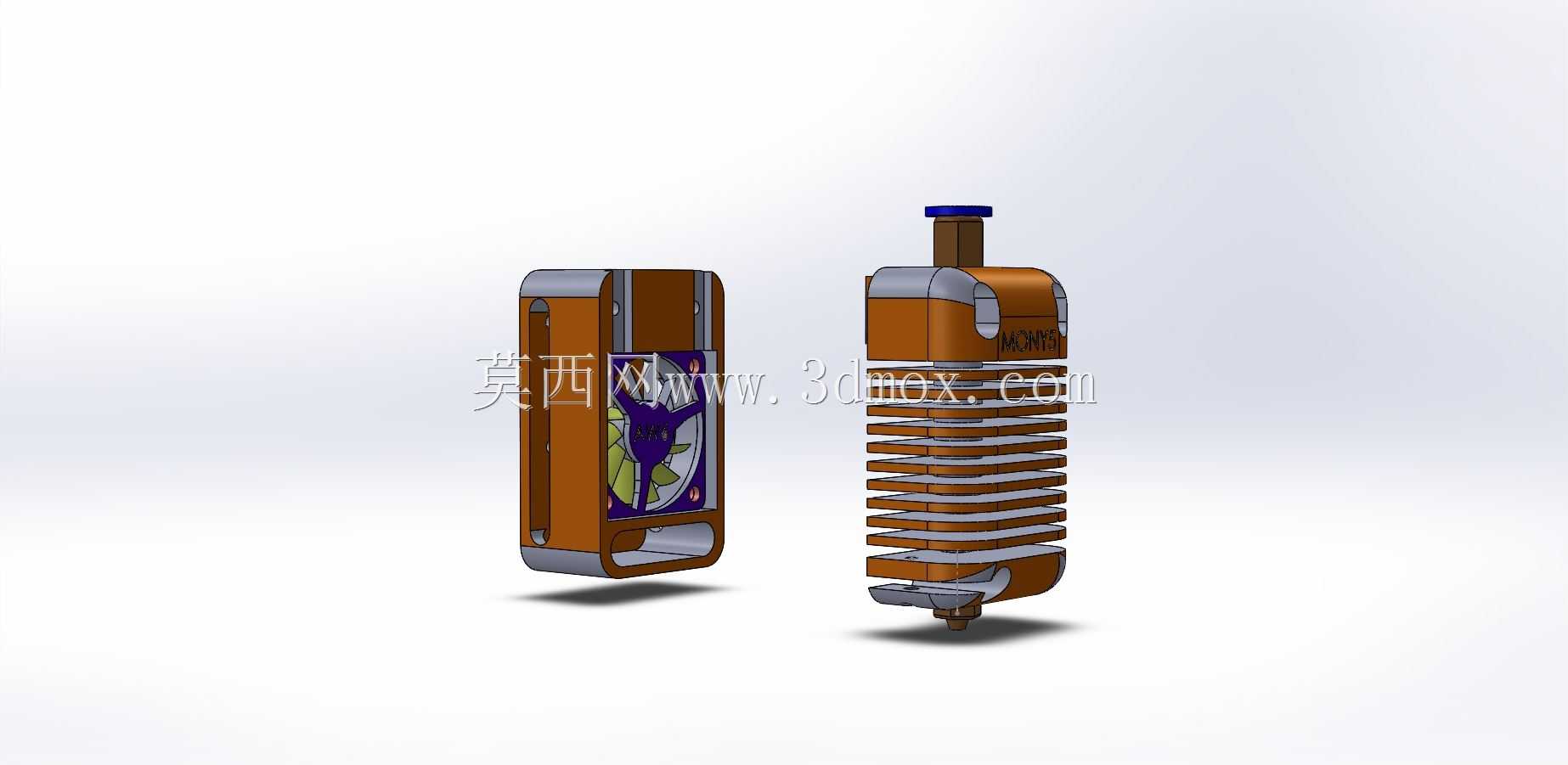

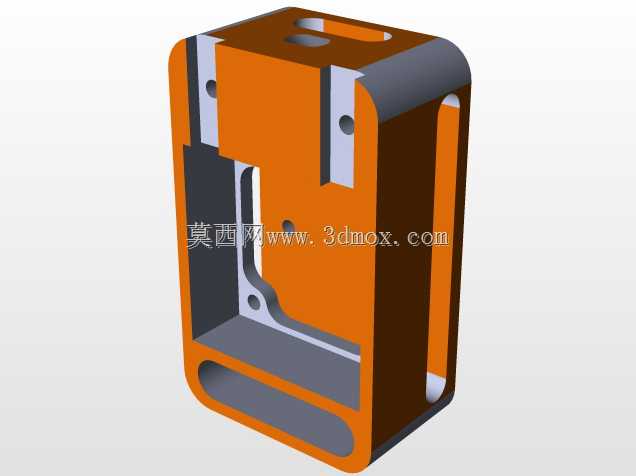

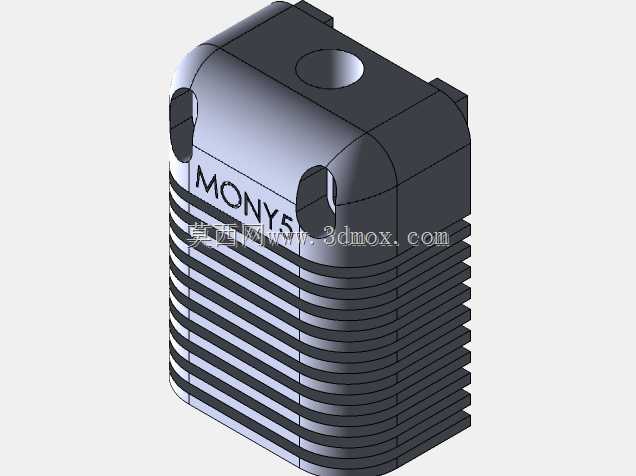

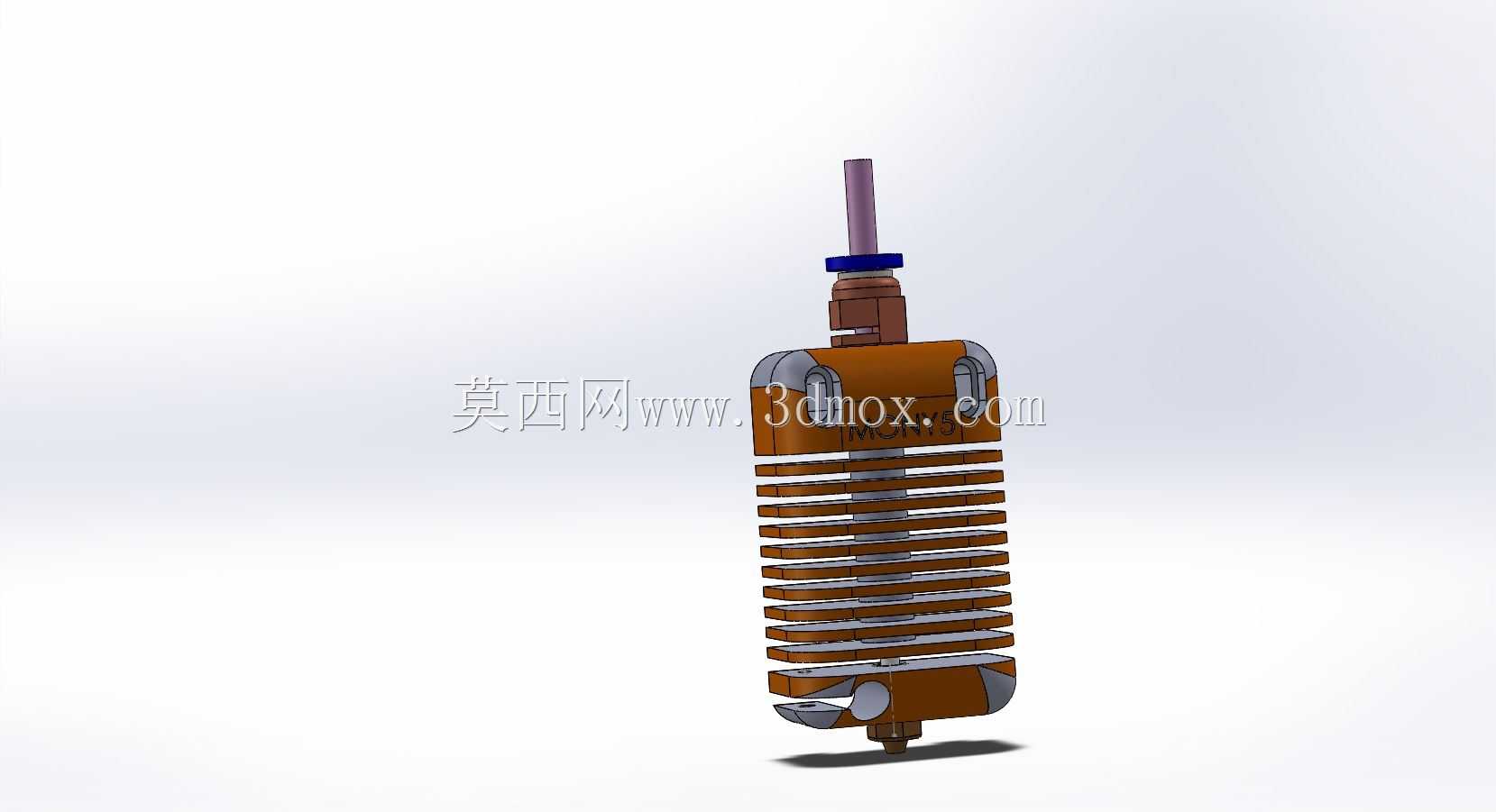

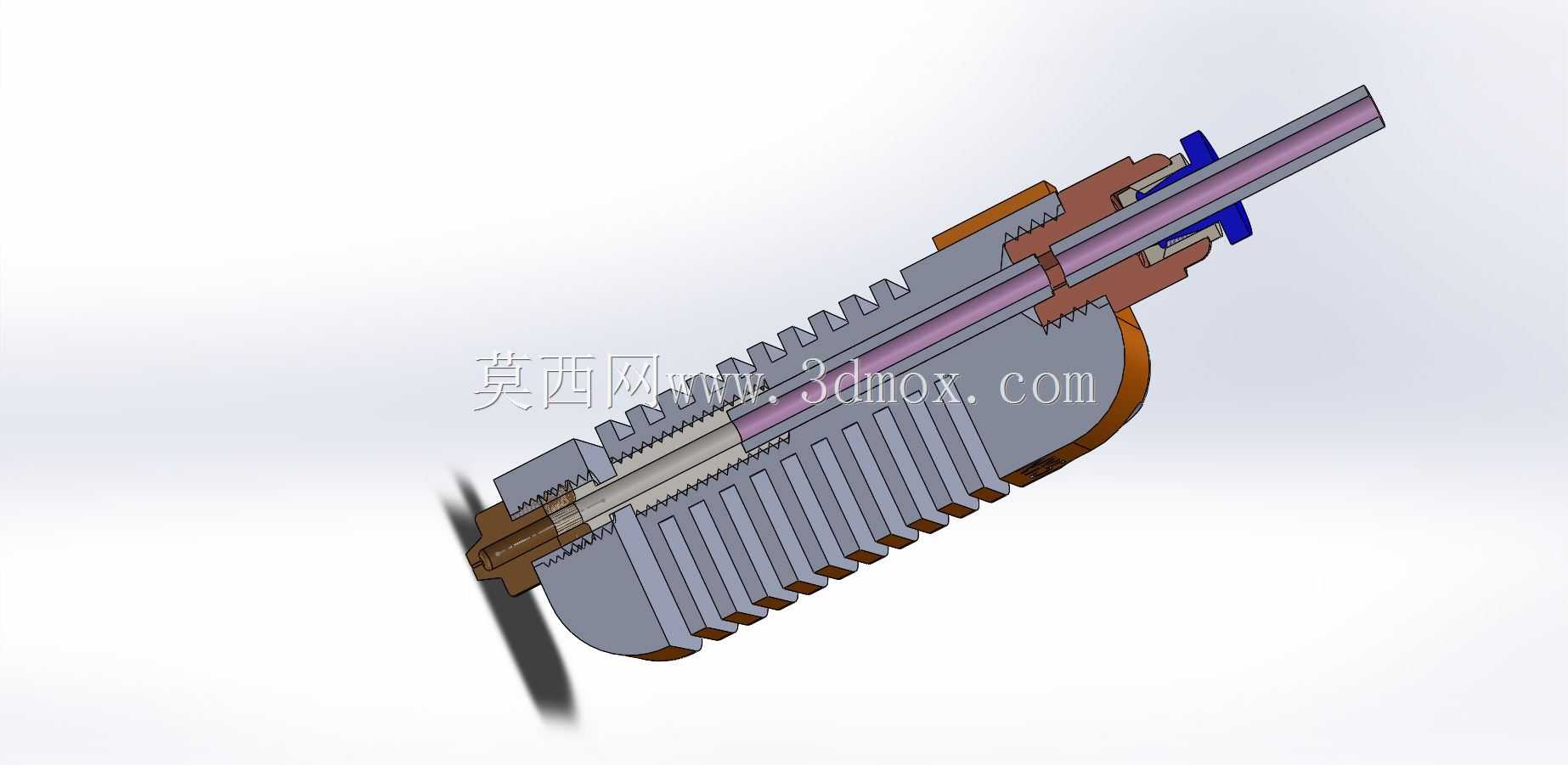

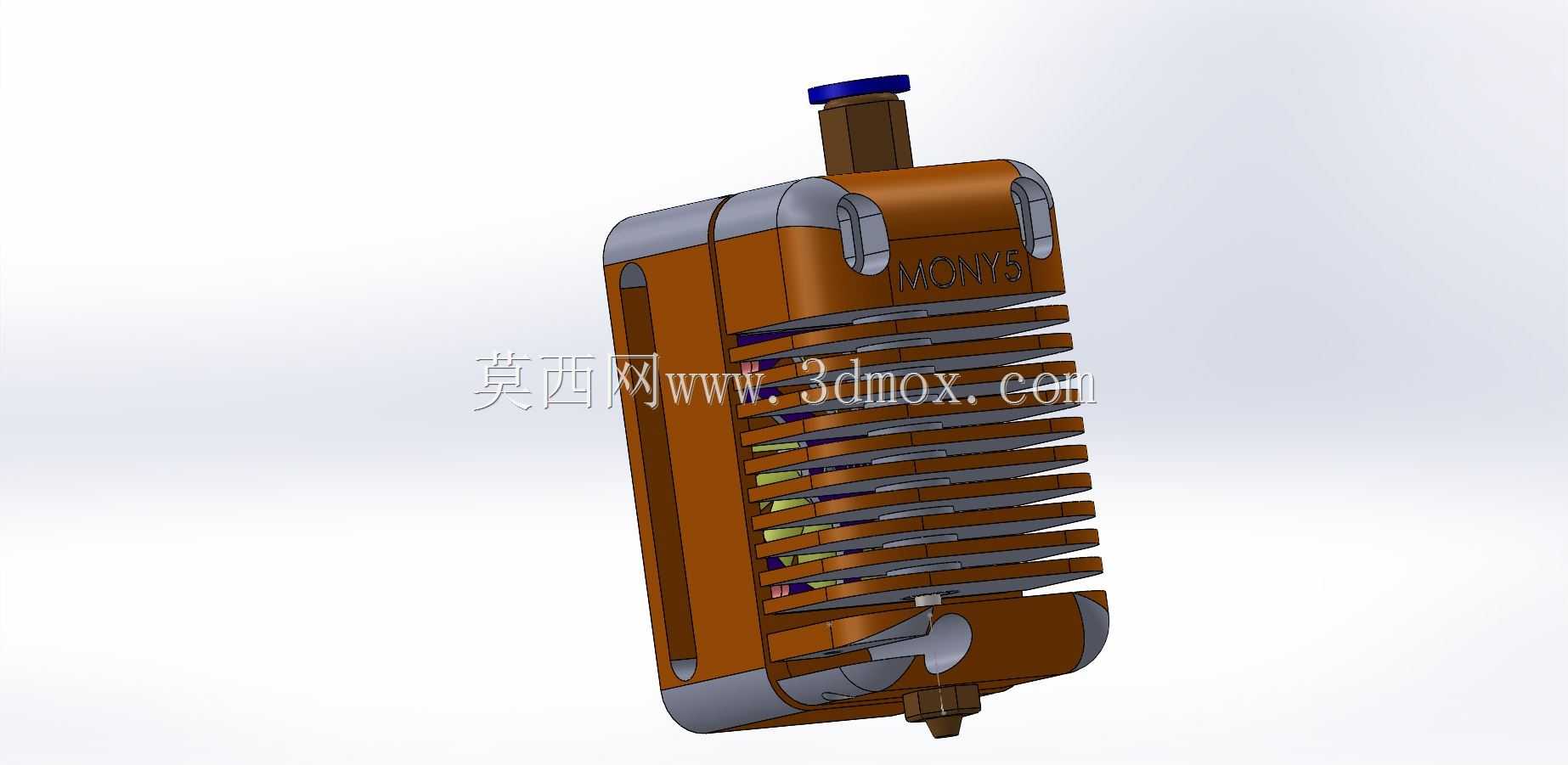

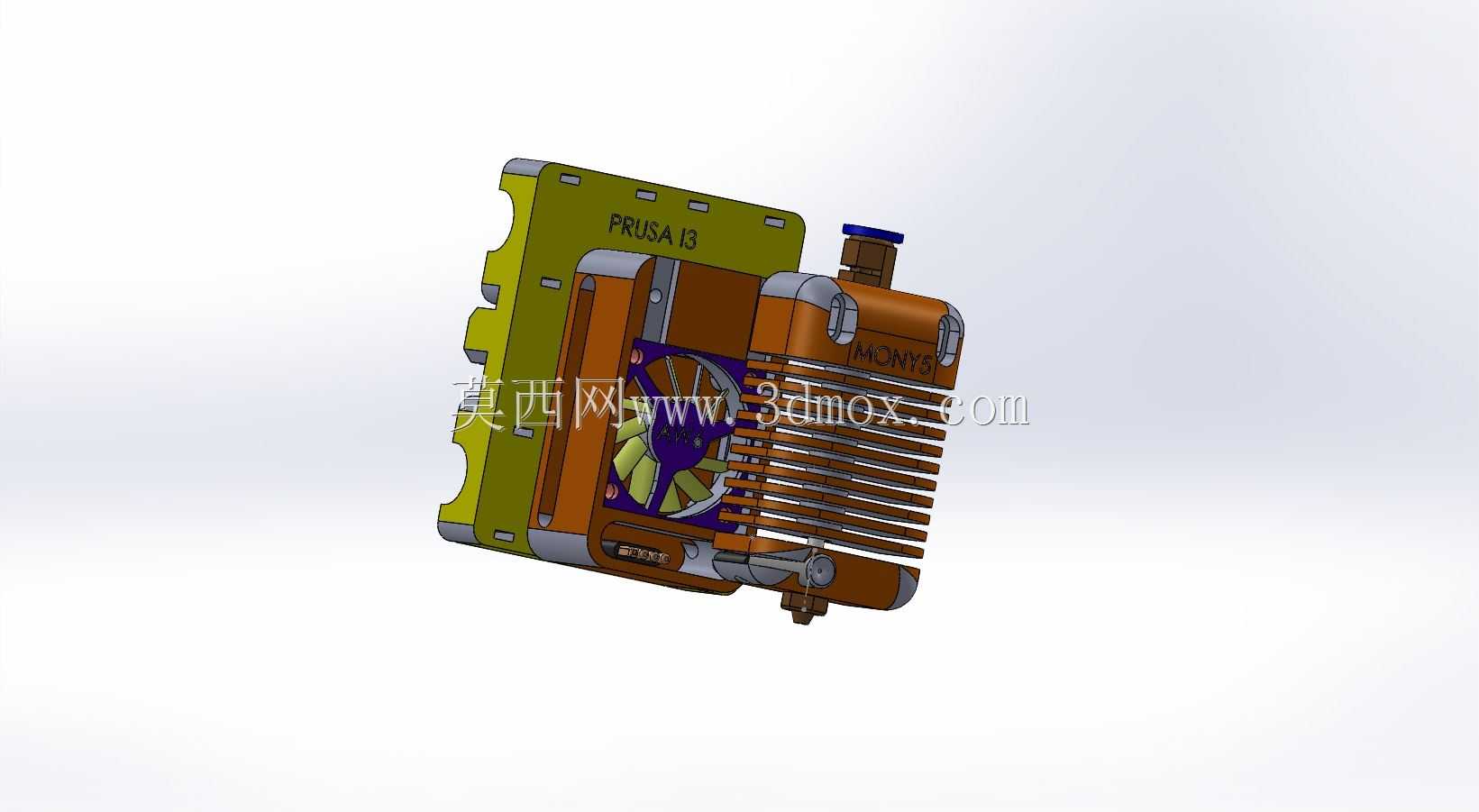

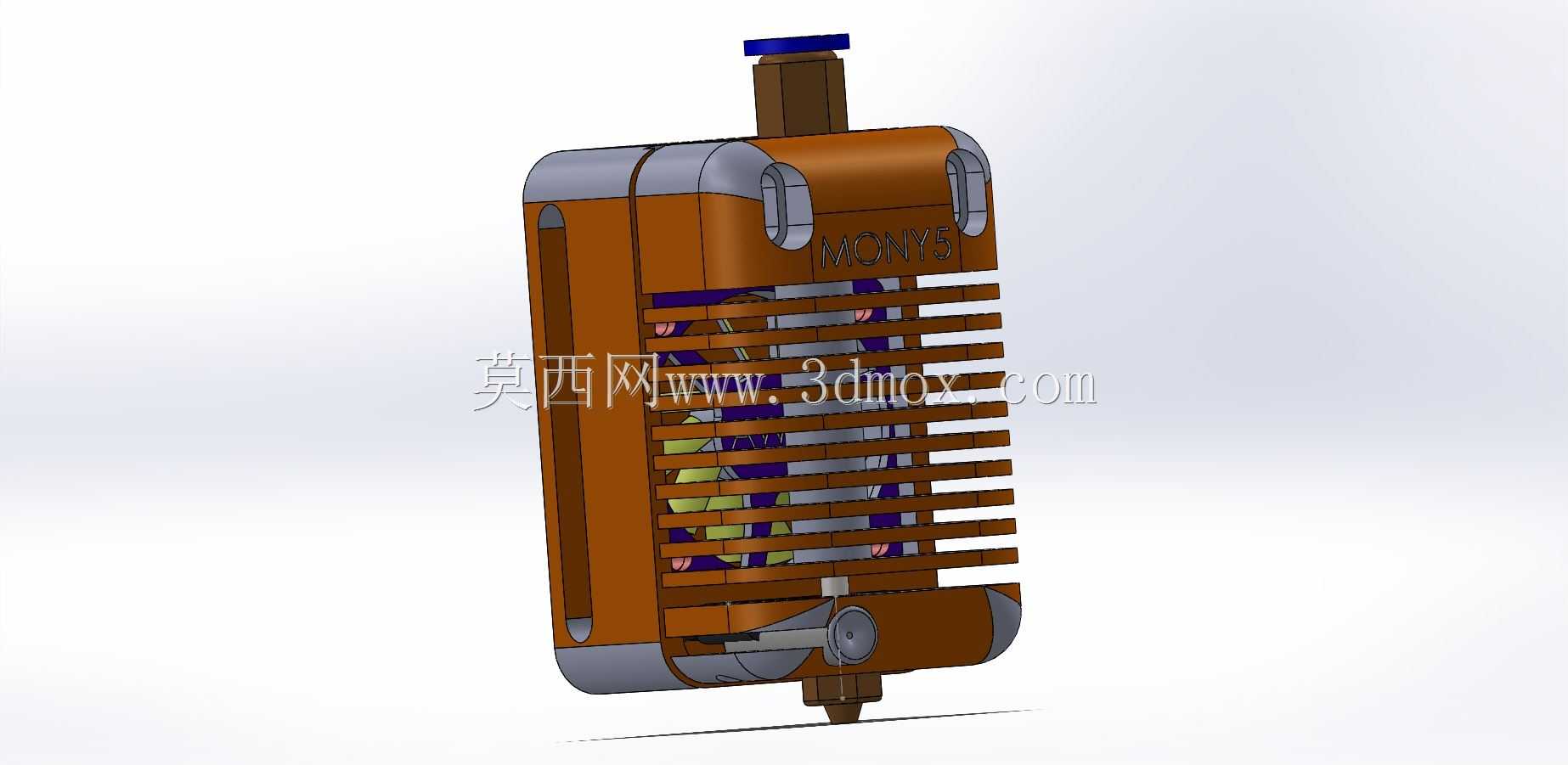

结构设计上采用了分层散热的构型，主体外侧设置多道平行散热鳍片，配合内置的散热风道结构，可快速导出送丝段的热量，避免耗材提前熔融膨胀造成的送丝卡顿、堵头等故障；装置顶部设置了耗材导入定位结构，可保证耗材穿入时精准对准送丝齿轮的啮合位置，避免穿丝时耗材偏斜造成的送丝不畅；底部预留了标准的喷嘴安装接口与加热块、温度传感器的安装位，可兼容常规规格的打印喷嘴与测温、加热元件。外形上采用紧凑的长条形构型，整体安装边界控制合理，不会与打印平台、设备机架产生运动干涉，安装固定位采用标准化孔位设计，可直接替换多数同规格近程挤出组件，无需对原有设备做额外改装即可适配安装。装置内部设置了多组送丝路径协调结构，可保证耗材输送过程中受力均匀，避免送丝齿轮刮削耗材产生碎屑，同时保证送丝推力稳定传递至熔融区，在高速打印场景下也能维持稳定的出丝量，减少打印件拉丝、缺料等质量问题。
