手背式单手操作便携皂液泵结构设计

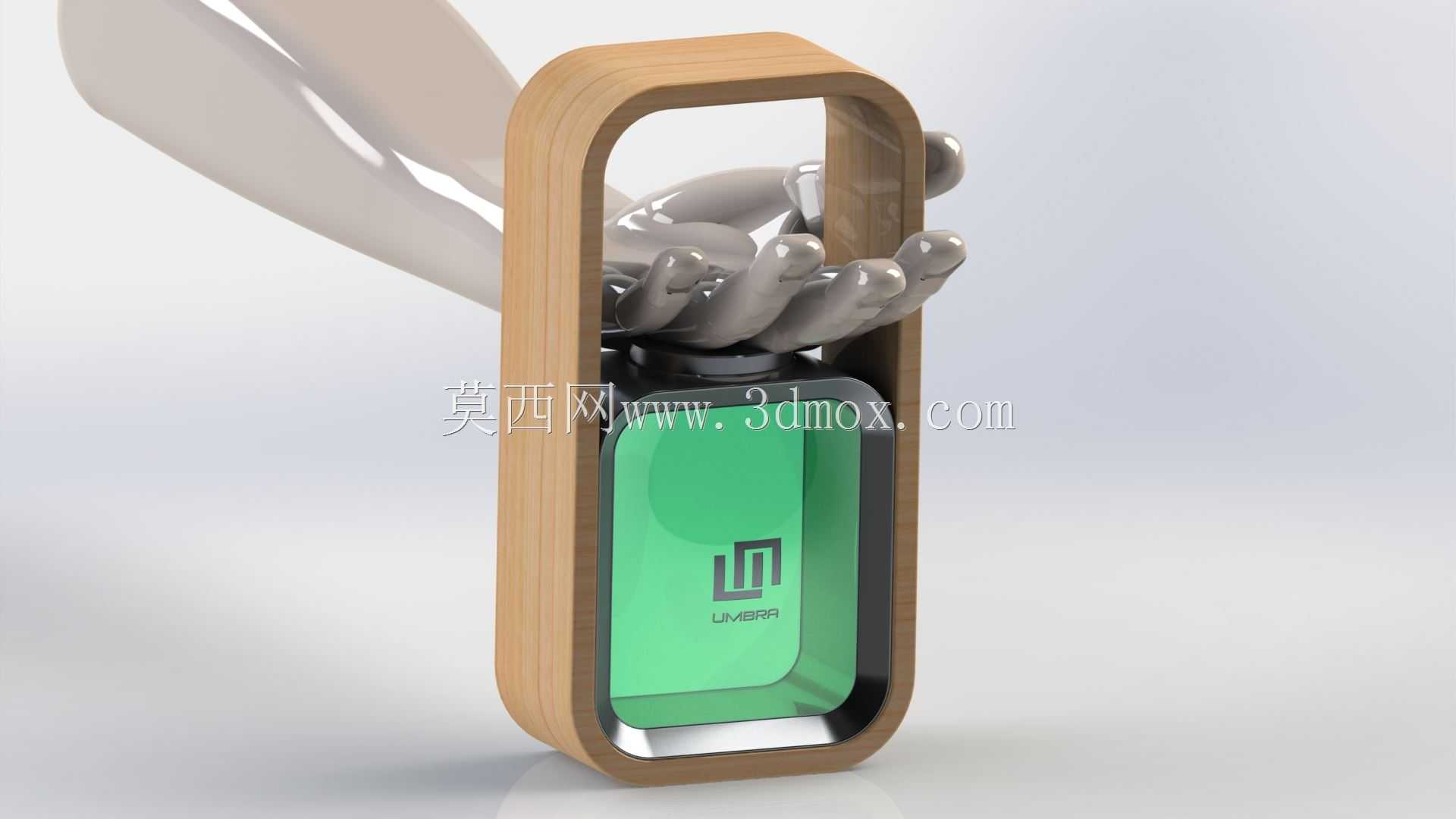

这款手背式皂液供给装置，主要面向公共卫生间、医疗场所洗手区、家居卫浴台面、户外移动洗护站点等场景设计，解决了传统按压皂液器需要整只手按压、易造成交叉接触污染的痛点，同时适配无接触需求下的单手操作逻辑，用户无需用手指按压泵头，仅需用手背轻抵主按钮即可完成出液，出液方向正对掌心位置，让取液动作更流畅自然，也避免了手指接触泵头带来的病菌交叉传播风险，尤其适合医护人员在手部清洁流程中减少接触污染源，也适合家庭场景下儿童、手部行动不便人群轻松操作。

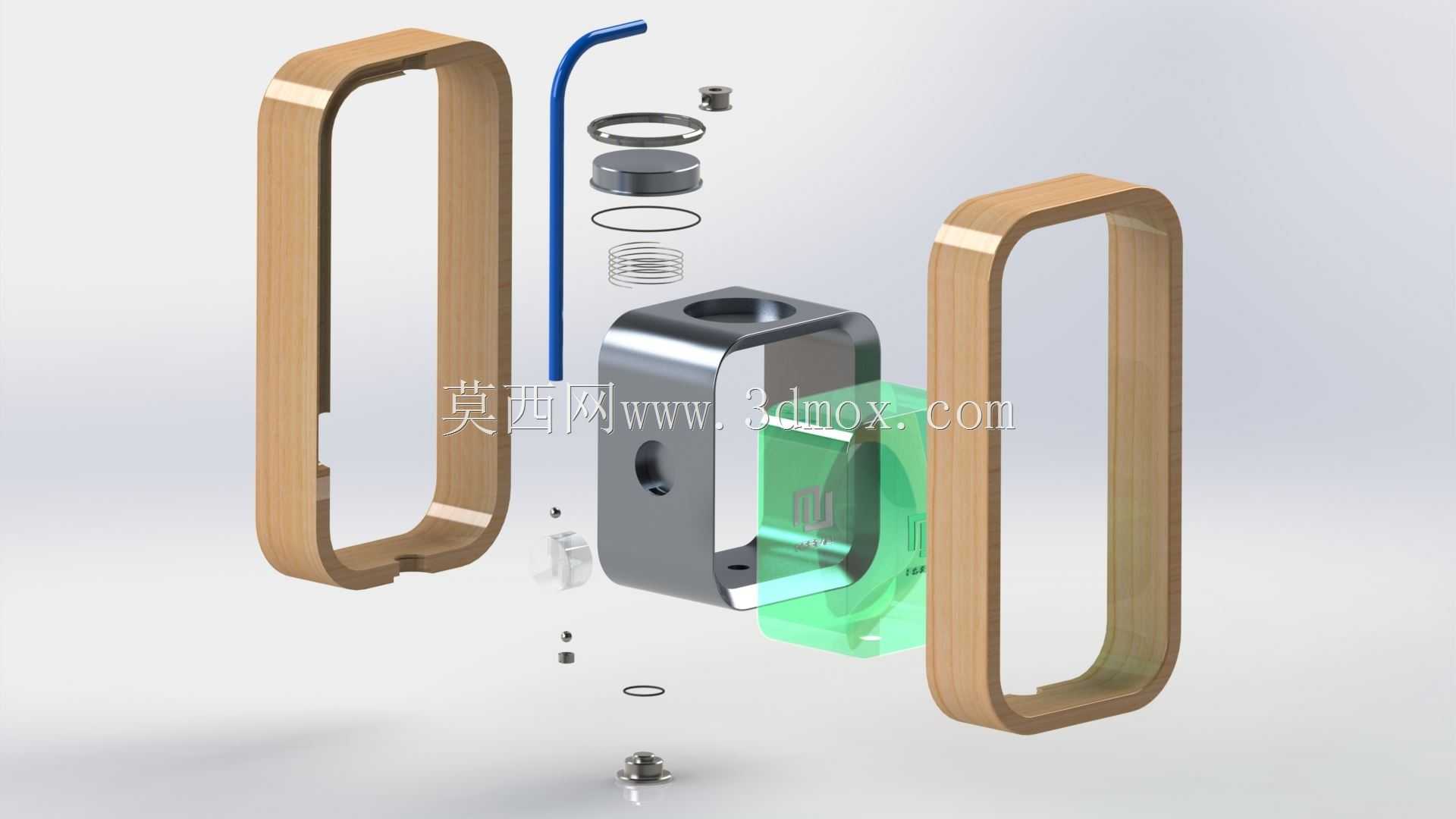

从功能结构来看，这款皂液装置核心为单套皂液供给泵搭配两个球阀结构，通过球阀的通断切换控制洗液的抽吸与排出，当手背按压主按钮时，泵腔内部形成负压，将储液瓶内的皂液吸入泵腔，松开按压后球阀复位，泵腔内的皂液顺着出液通道从手掌上方的出口流出，单次出液量控制在日常洗手所需的合理范围，避免皂液浪费。整体结构没有复杂的电子元件，纯机械结构的设计让装置故障率更低，维护成本也远低于感应式电动皂液器，无需供电即可长期使用，适配各类皂液、消毒凝胶等流动性适中的洗护液体。

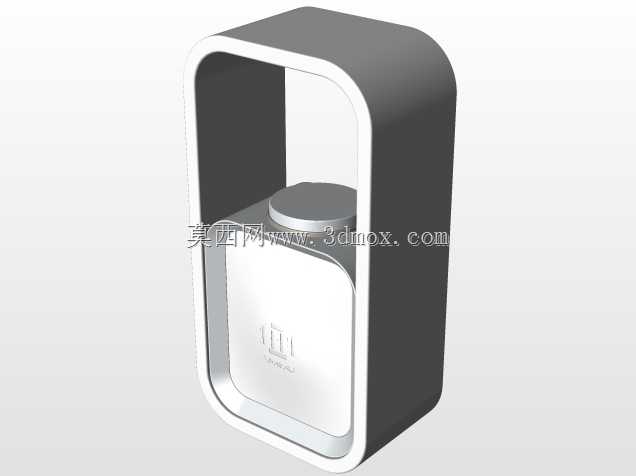

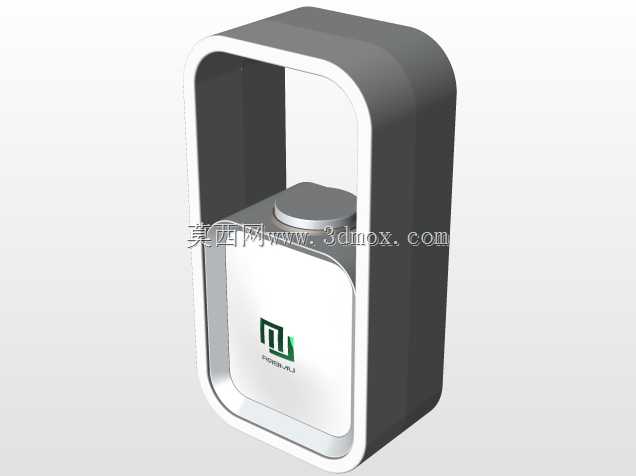

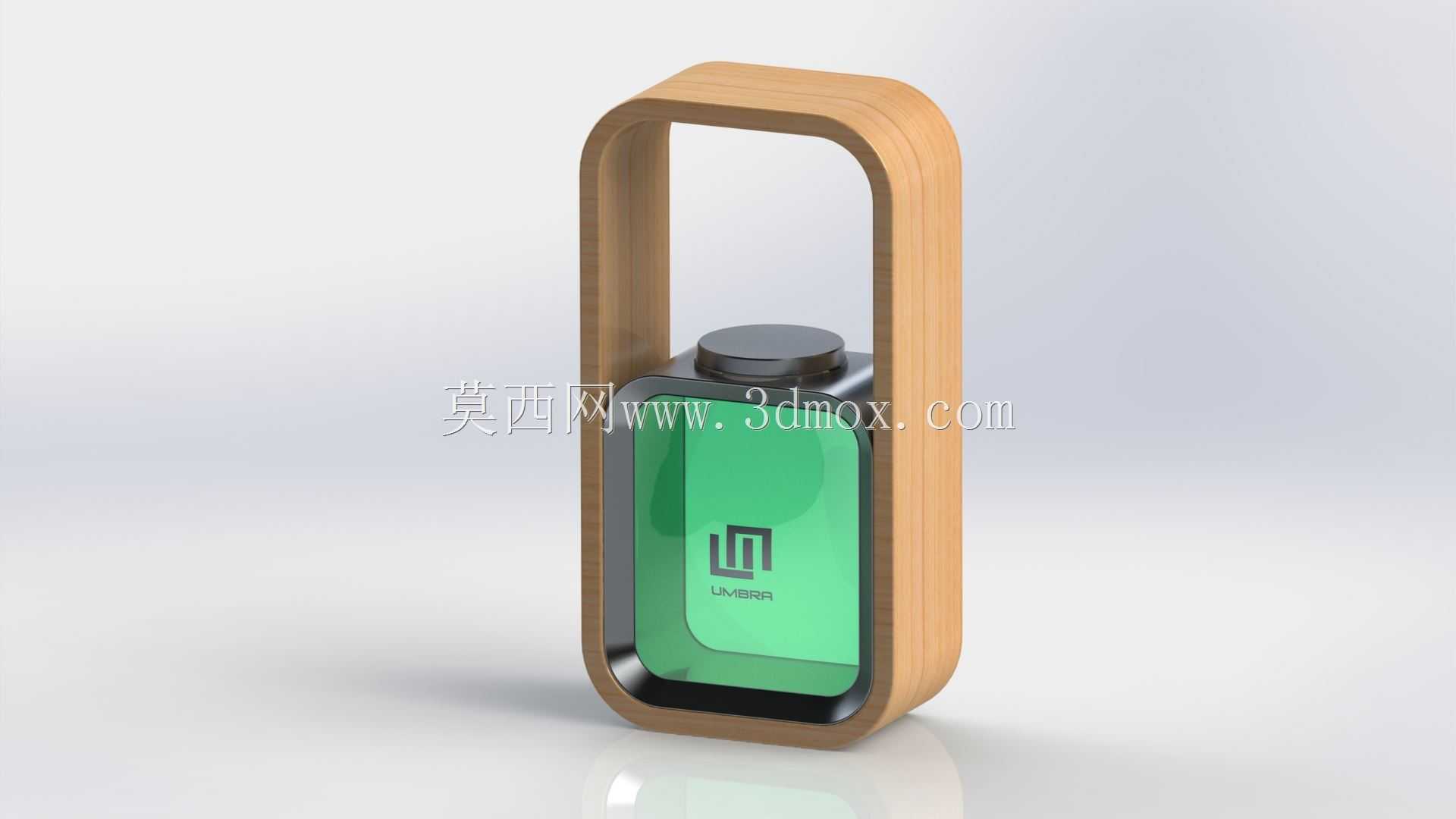

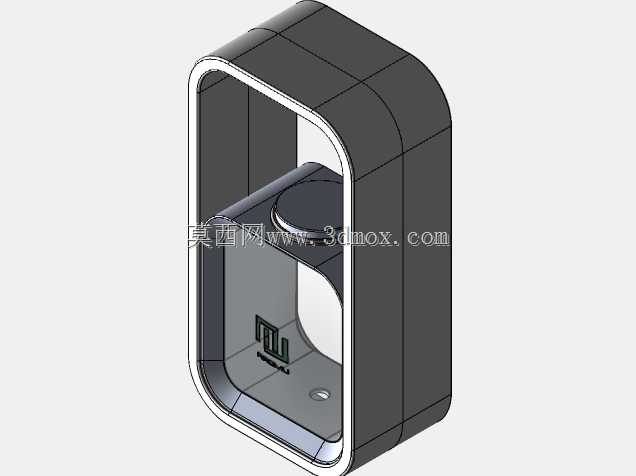

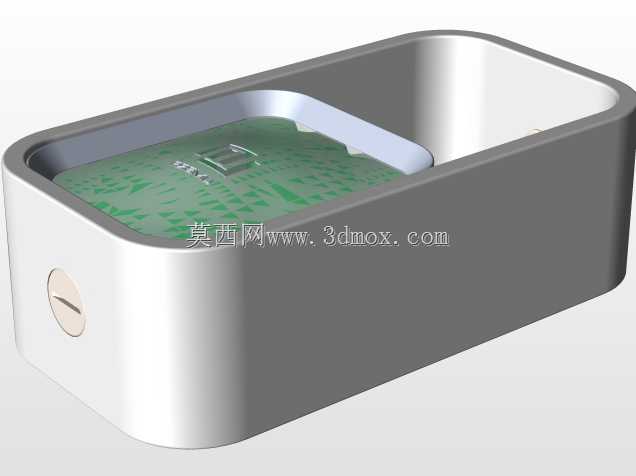

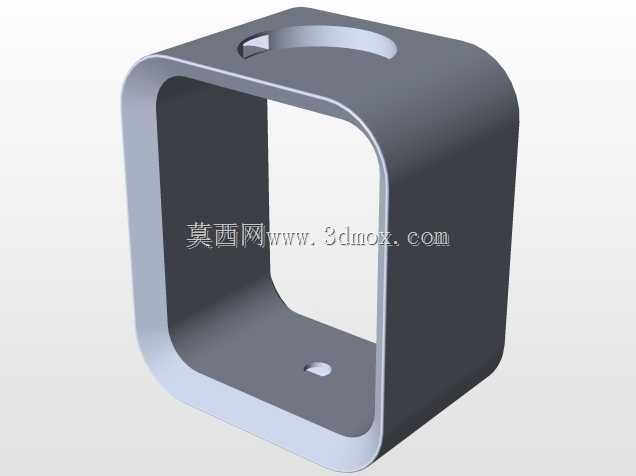

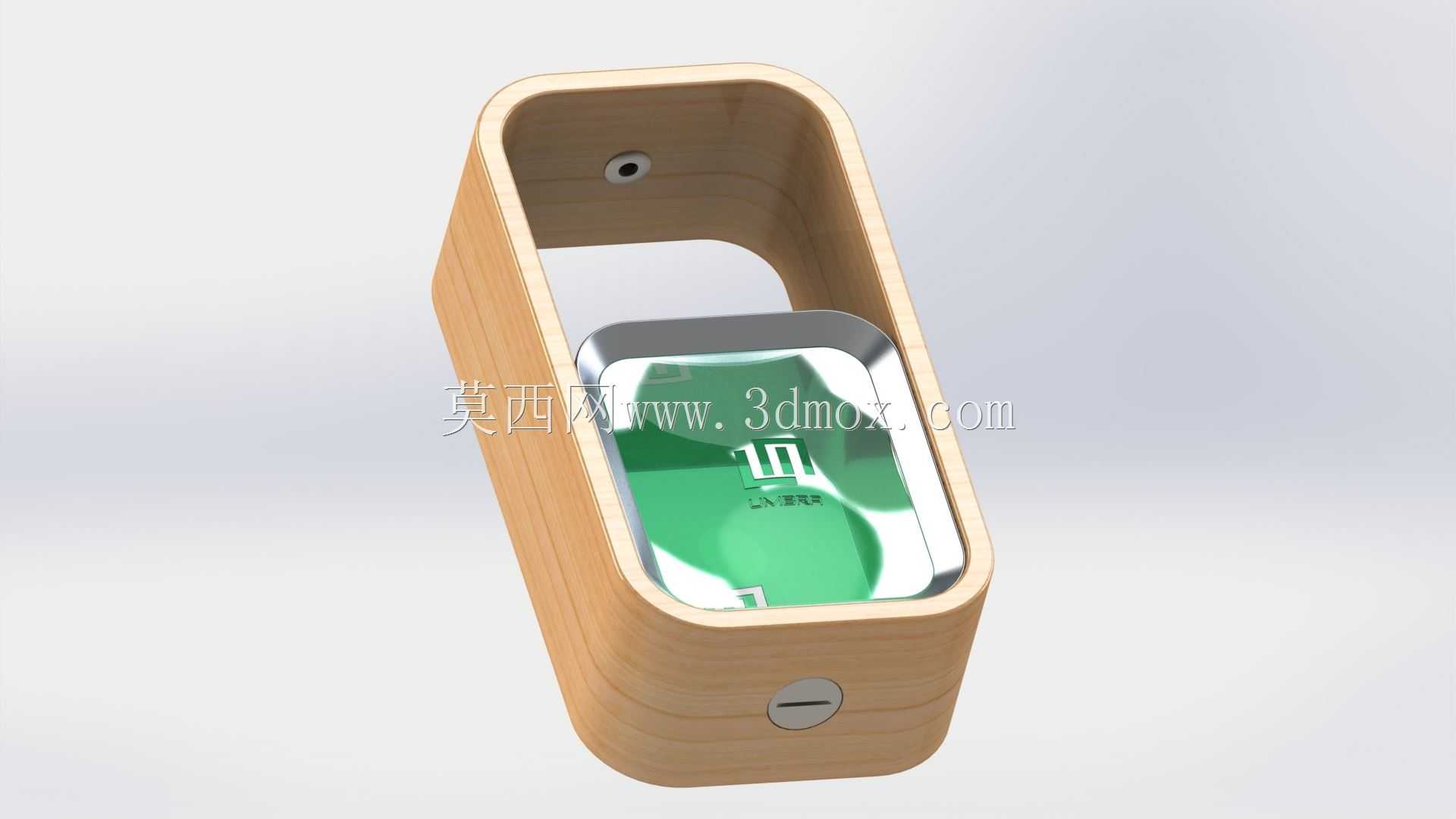

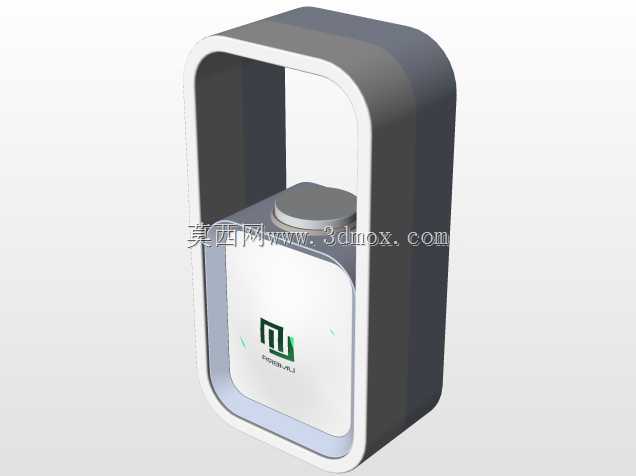

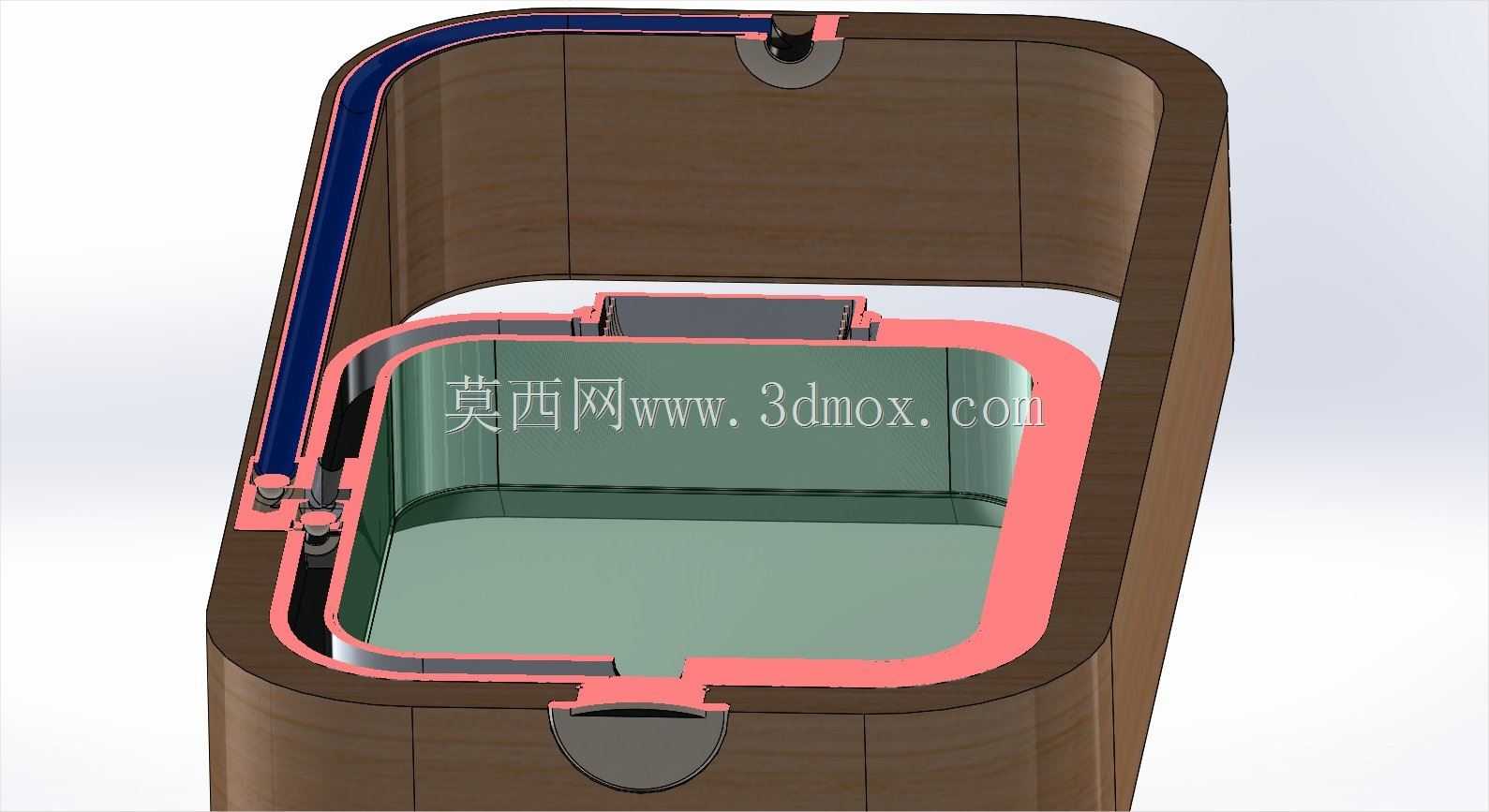

设计思路上，这款产品采用了外框包裹储液瓶的一体化结构，外部主框架采用数控铣削的木材材质，温润的木质触感能适配北欧风、原木风等各类家居卫浴装修风格，也能在公共区域弱化工业产品的冰冷感；内部储液瓶采用拉丝铝或注塑塑料材质，既保证了储液的密封性，避免皂液渗漏，也能通过透明或半透明的瓶身直观观察剩余皂液容量，方便及时补充。外框的提手式结构不仅作为按压受力的支撑结构，也方便用户整体挪动装置，在需要移动洗护点位时可以直接手提转移，无需拆分部件。

外形尺寸上，整体采用立式窄边设计，占用台面的投影面积远小于传统按压式皂液器，安装时仅需平整台面即可放置，无需打孔固定，也没有外接管线的安装边界限制，台面上仅需预留出略大于装置底部的平整空间即可使用，既可以固定放置在洗手台旁长期使用，也可以临时放置在户外临时洗手点、展会服务台、义诊点位等场景作为临时洗护供给装置，适配性极强。
