四旋翼沉浸式遥控穿越无人机结构设计

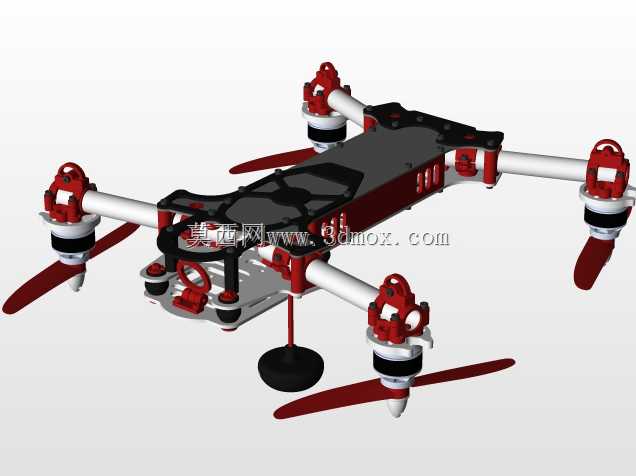

这款四旋翼飞行器主要面向沉浸式遥控飞行场景，可适配第一视角飞行操控需求，既能够作为航模爱好者开展户外穿越飞行、特技动作练习的载具平台，也可作为轻量化机载设备搭载载体，完成小范围低空巡查、近地场景影像采集等作业任务。整机采用对称式四轴布局，四个动力臂以中心飞控舱为核心呈X型向外延伸，该布局能够让四个旋翼产生的升力均匀分布，飞行过程中姿态调整响应速度快，机动动作执行灵活，可完成急转、升降、悬停等多种飞行动作，适配复杂狭小空间内的穿行需求。

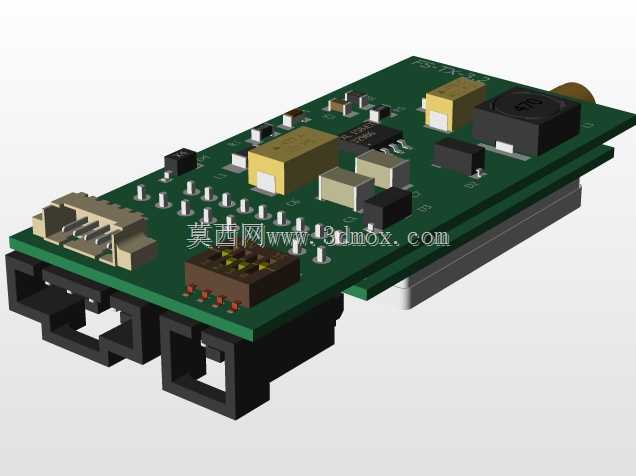

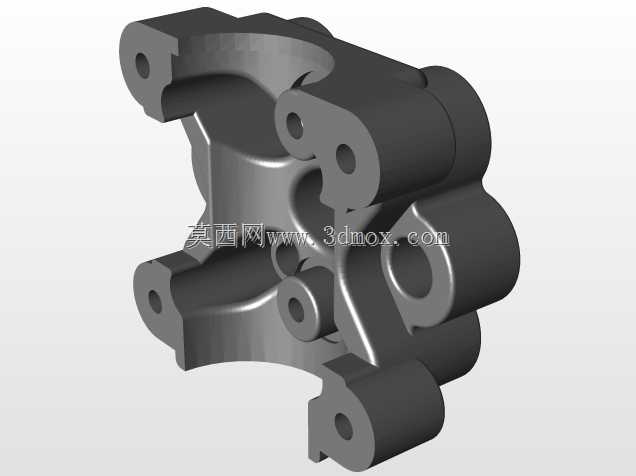

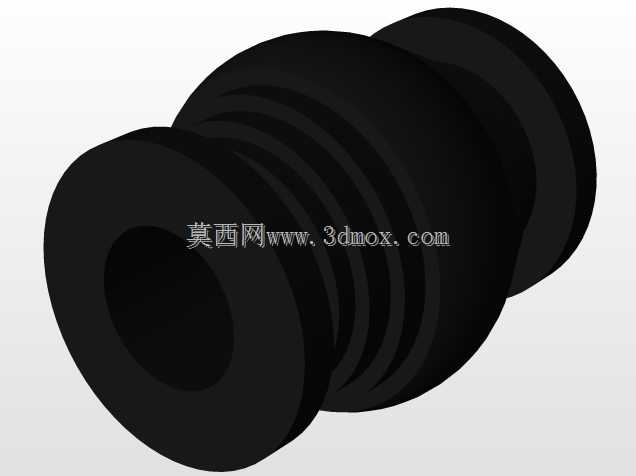

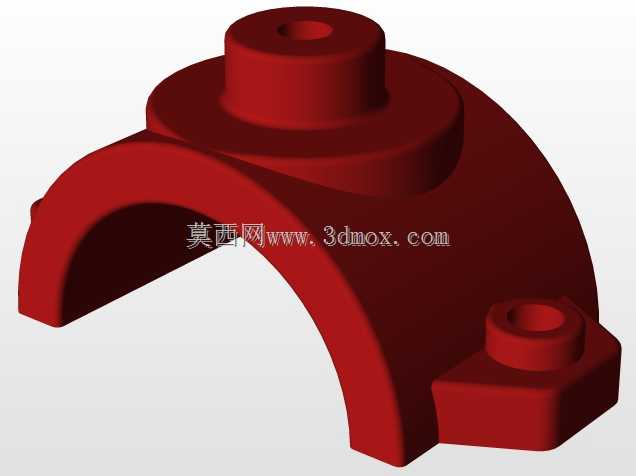

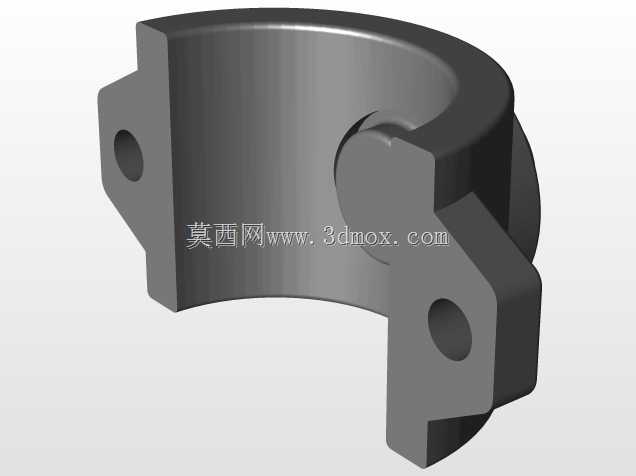

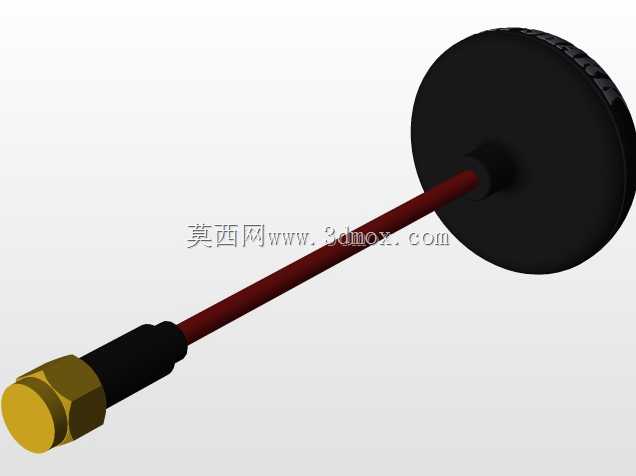

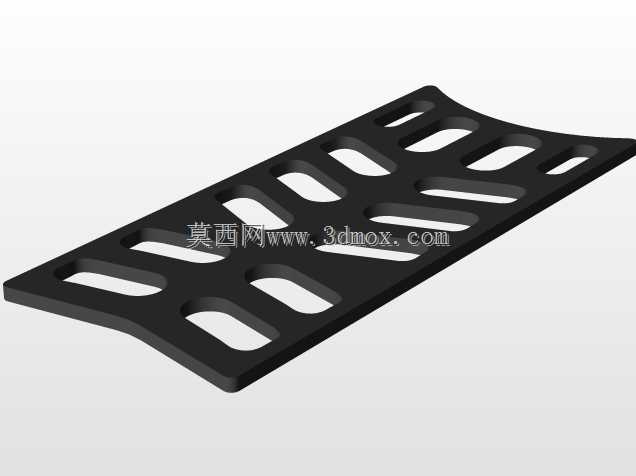

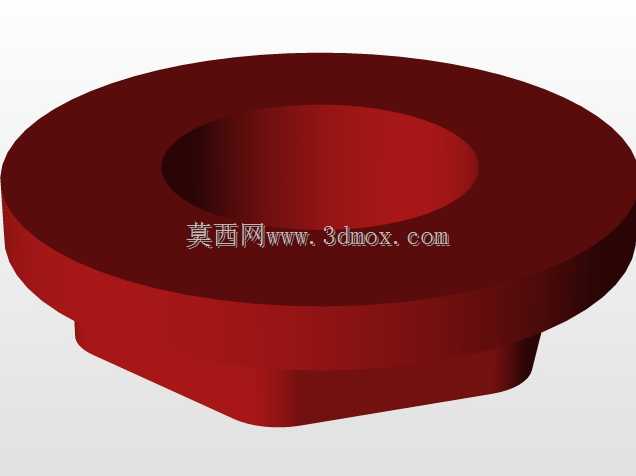

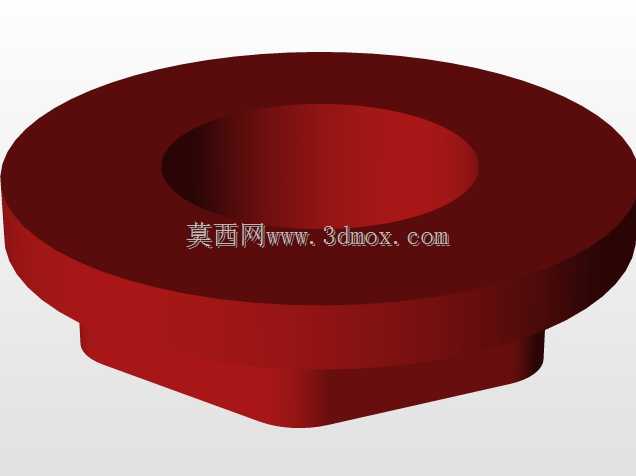

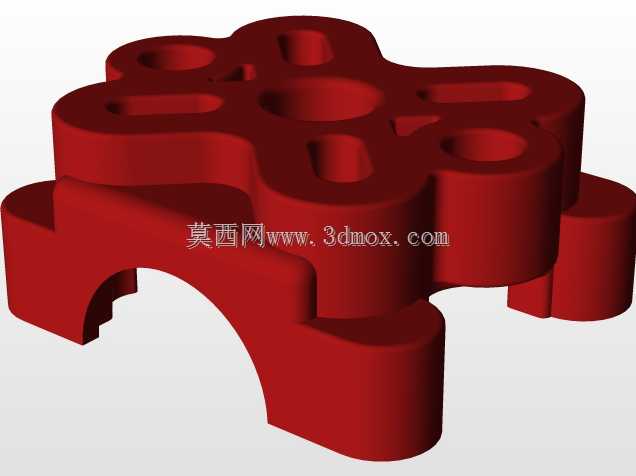

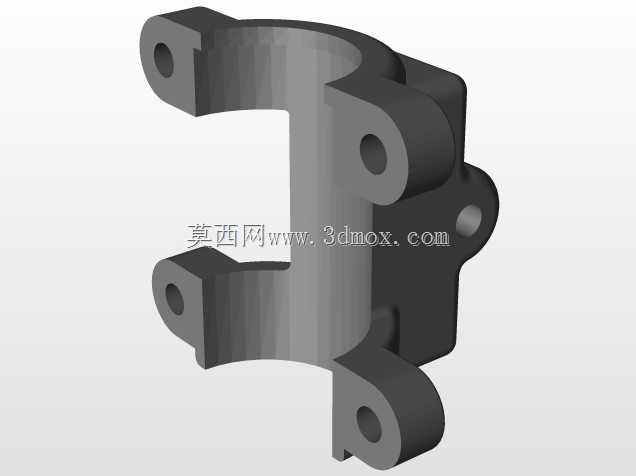

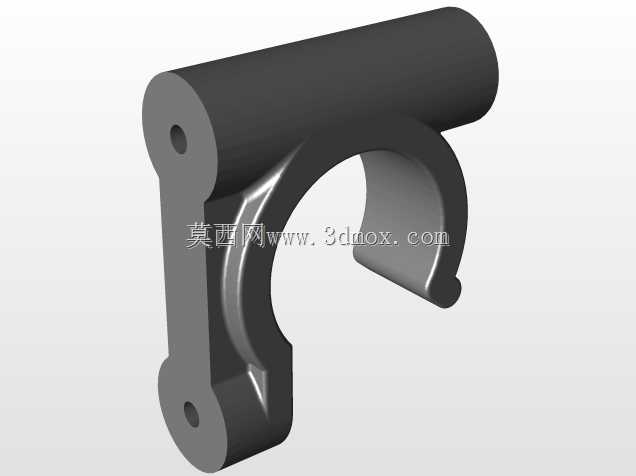

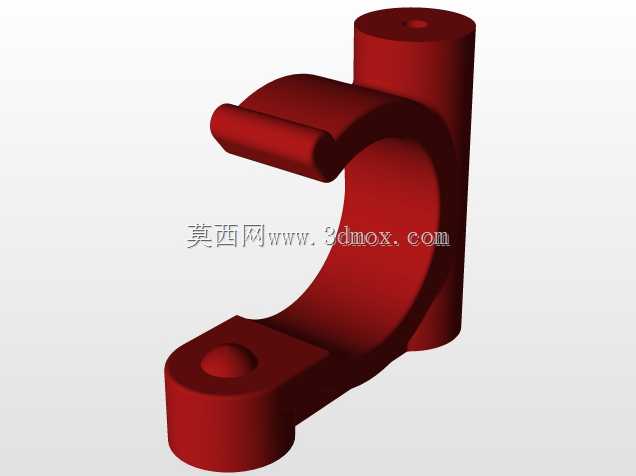

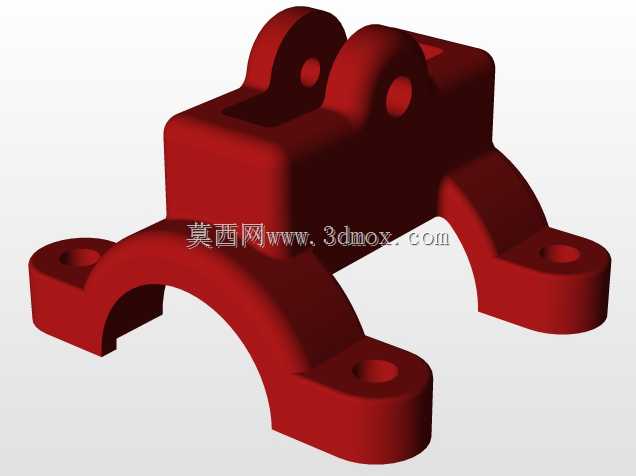

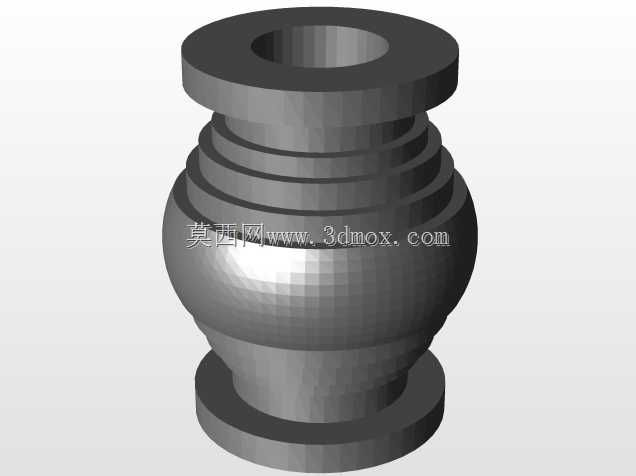

在功能特性设计上，中心舱体采用分层堆叠结构，上层预留飞控板、电调、信号接收模块的安装位，下层设置电池挂载空间，底部预留通用挂载接口，可根据使用需求加装图传摄像头、减震云台或者小型任务载荷。机臂与中心舱采用快拆式连接结构，日常收纳时可将机臂快速拆卸，减少携带占用空间，外出作业或飞行时可快速完成组装，连接部位设置有限位卡扣与减震胶圈，既能够保证飞行过程中机臂连接的结构强度，抵消旋翼高速转动产生的震动传导，也能避免硬着陆时冲击力直接传递到中心舱损坏核心电子元件。

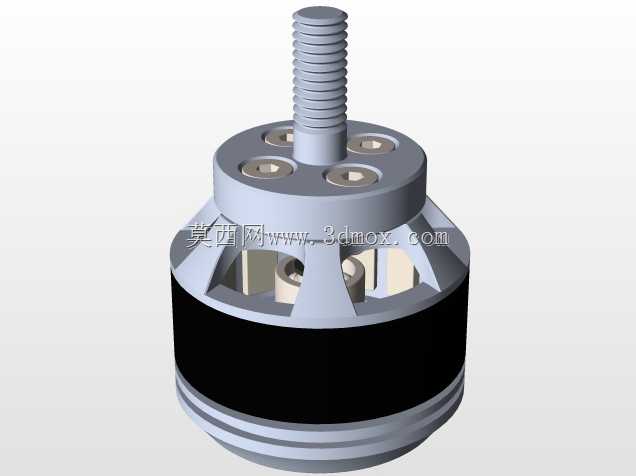

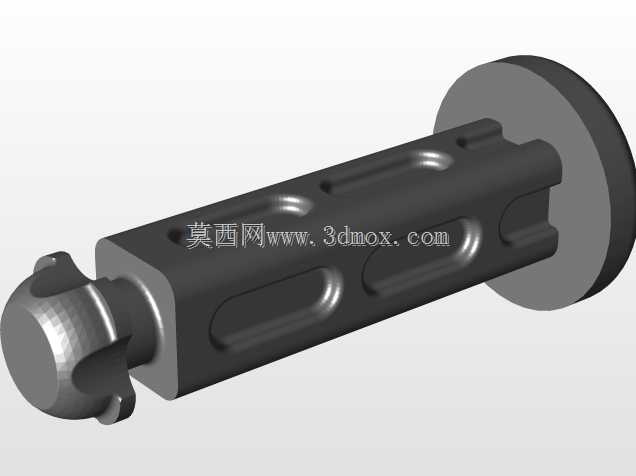

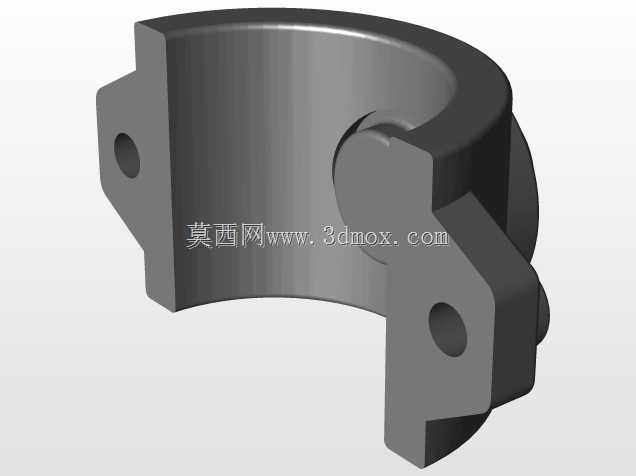

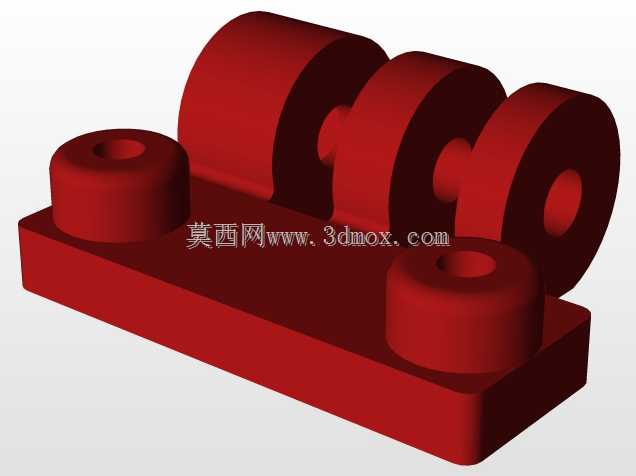

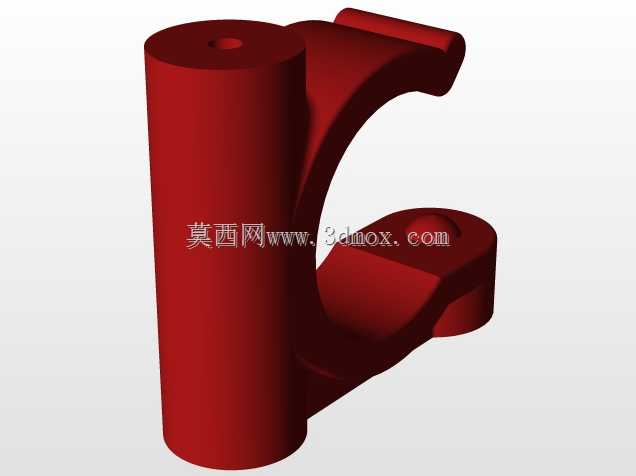

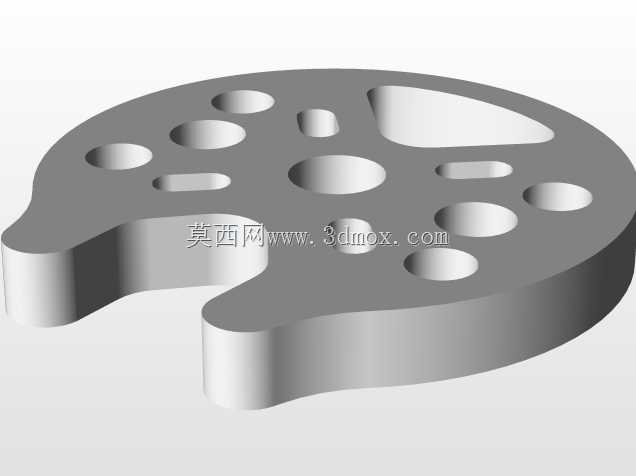

动力端采用旋翼下置式安装设计，电机座与机臂连接处设置有减震阻尼结构，可过滤电机高速转动产生的高频震动，提升飞行姿态稳定性与图传画面清晰度。起落部分采用单杆式弹性起落架，底部设置圆形缓冲脚垫，着陆时可通过自身形变吸收冲击能量，避免硬着陆对机身结构和舱内电子元件造成损伤，同时起落架高度经过精准测算，不会遮挡下置挂载设备的工作视野，也不会在飞行过程中产生额外的气动干扰。

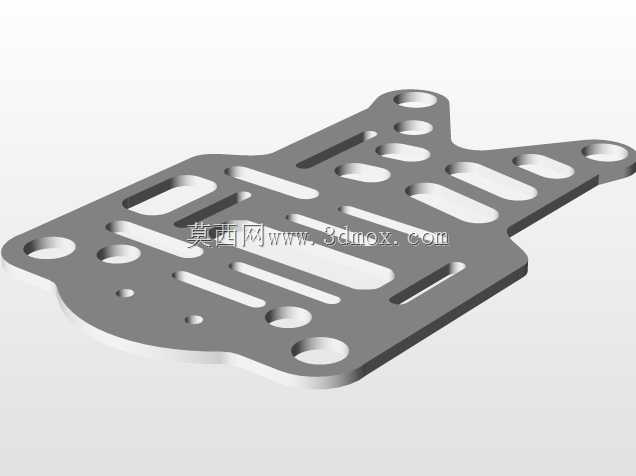

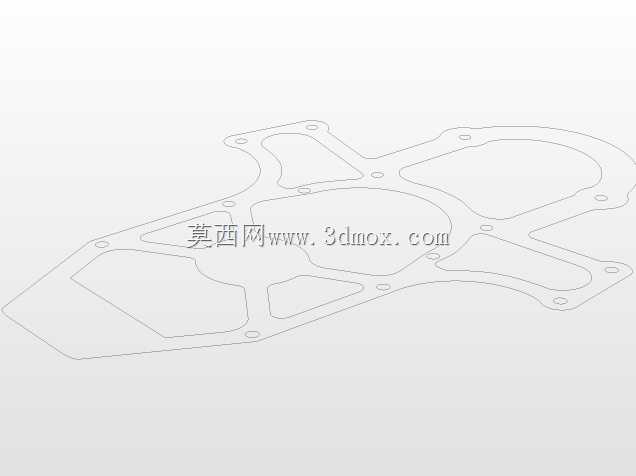

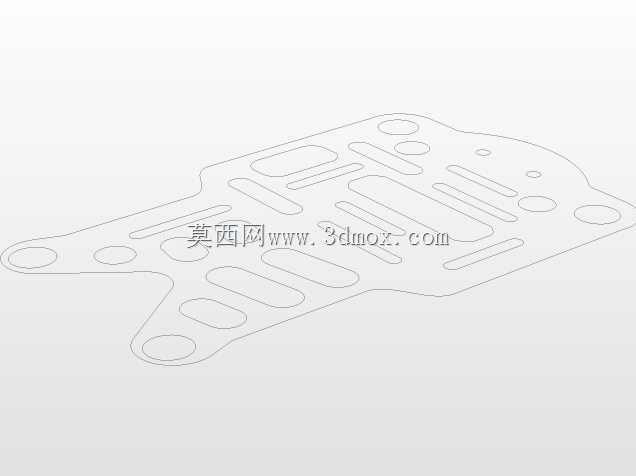

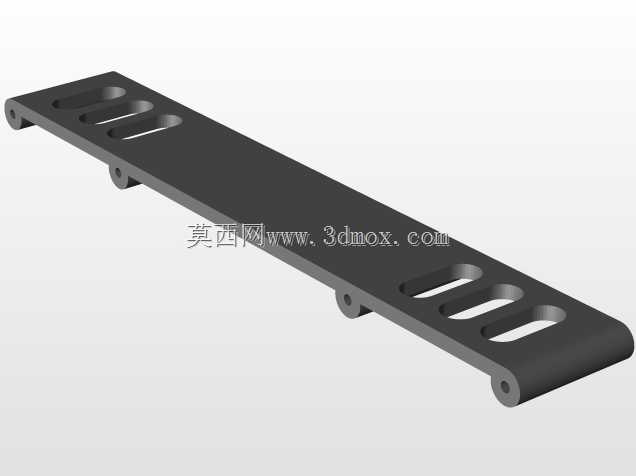

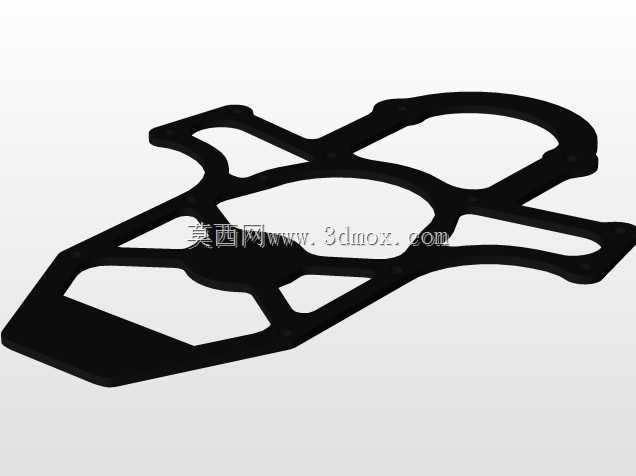

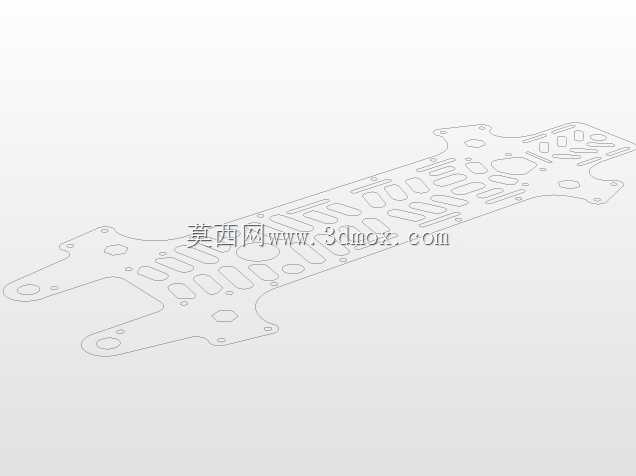

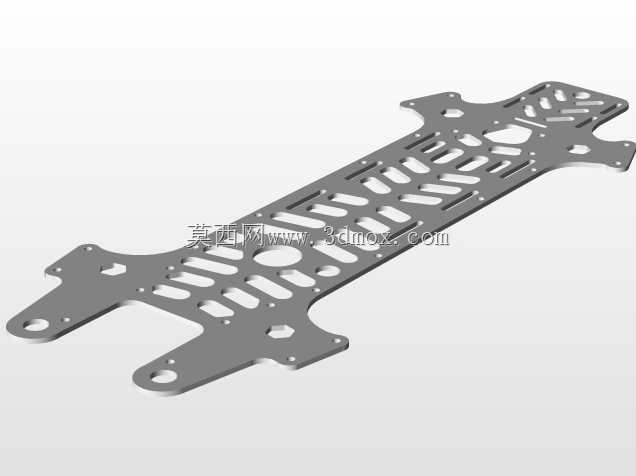

设计过程中充分考虑了DIY改装与零件替换的便利性，所有塑料结构件均可通过3D打印自行制作替换，机身承力板可采用碳纤维板材切割加工，用户可根据自身的动力配置、电池容量调整中心舱的安装空间，适配不同规格的电子配件。整机安装边界经过反复校核，机臂长度、旋翼转动半径、起落架高度均经过匹配计算，既保证了旋翼转动时不会与机身其他部件产生干涉，也控制了整机整体重量，提升续航表现与机动灵活性，不同载重状态下的重心均落在中心舱几何中心范围内，保证飞行过程中姿态平稳，不会出现重心偏移导致的飞行失控问题。
