350规格六旋翼无人机机架结构设计

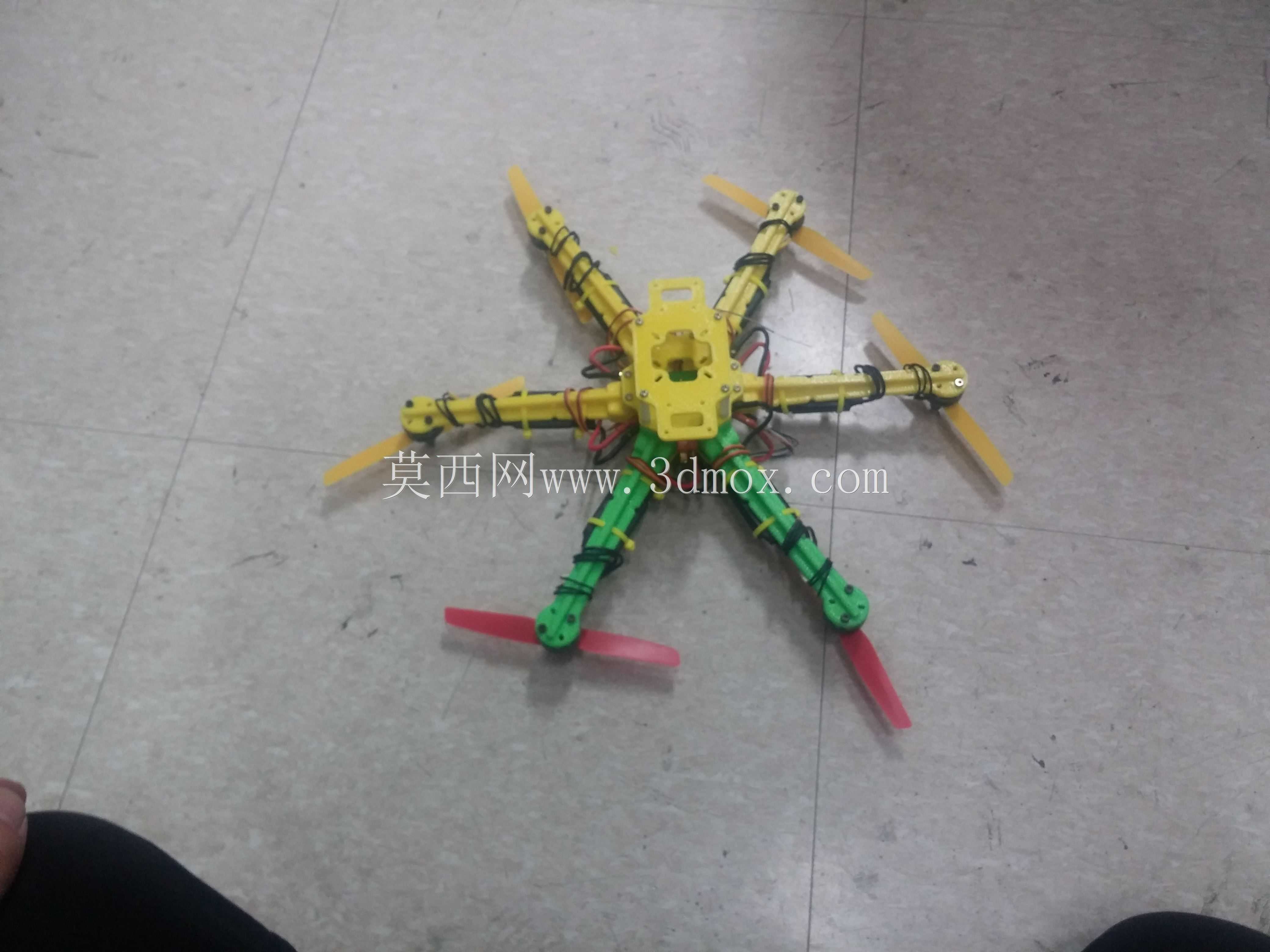

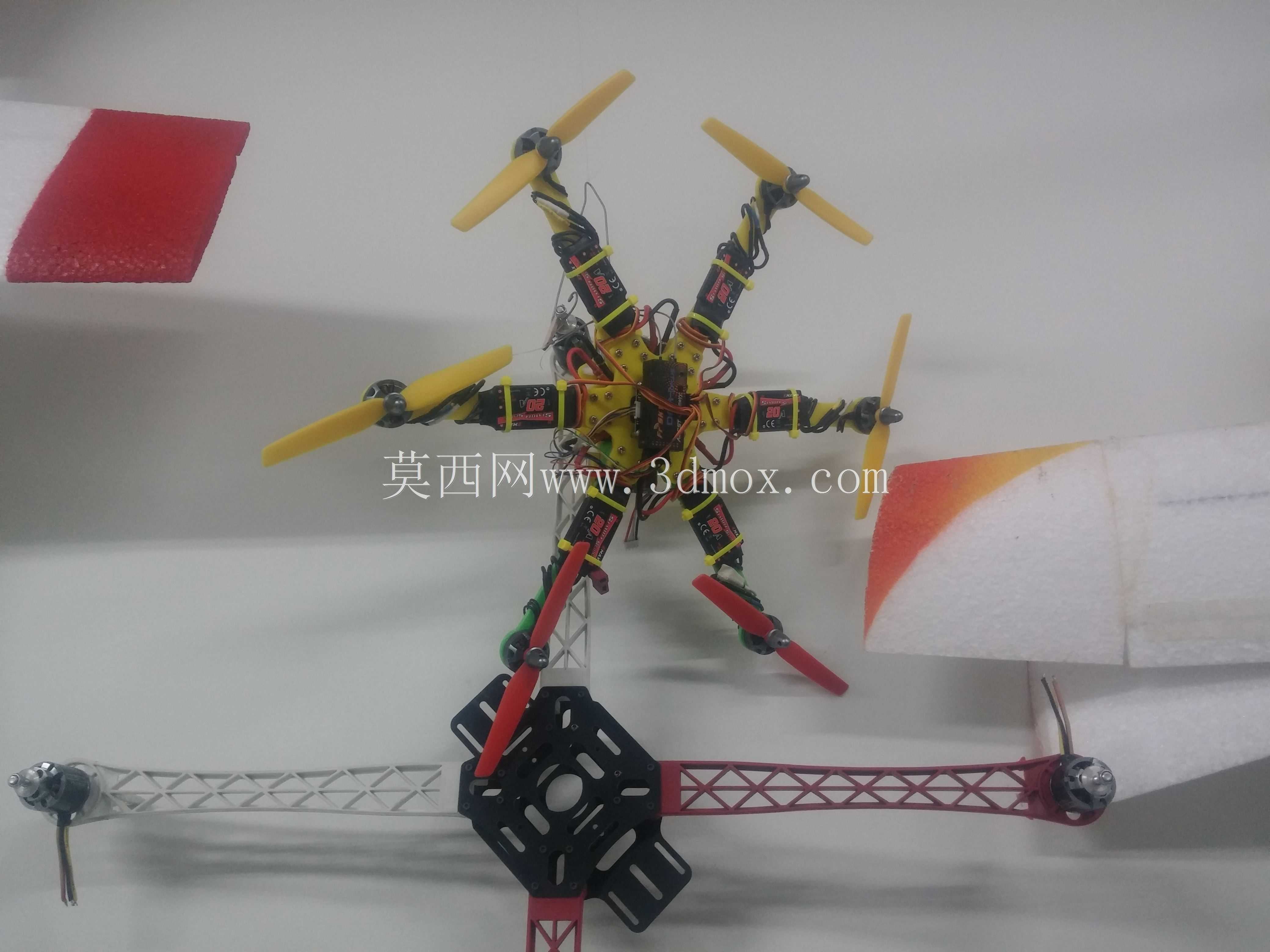

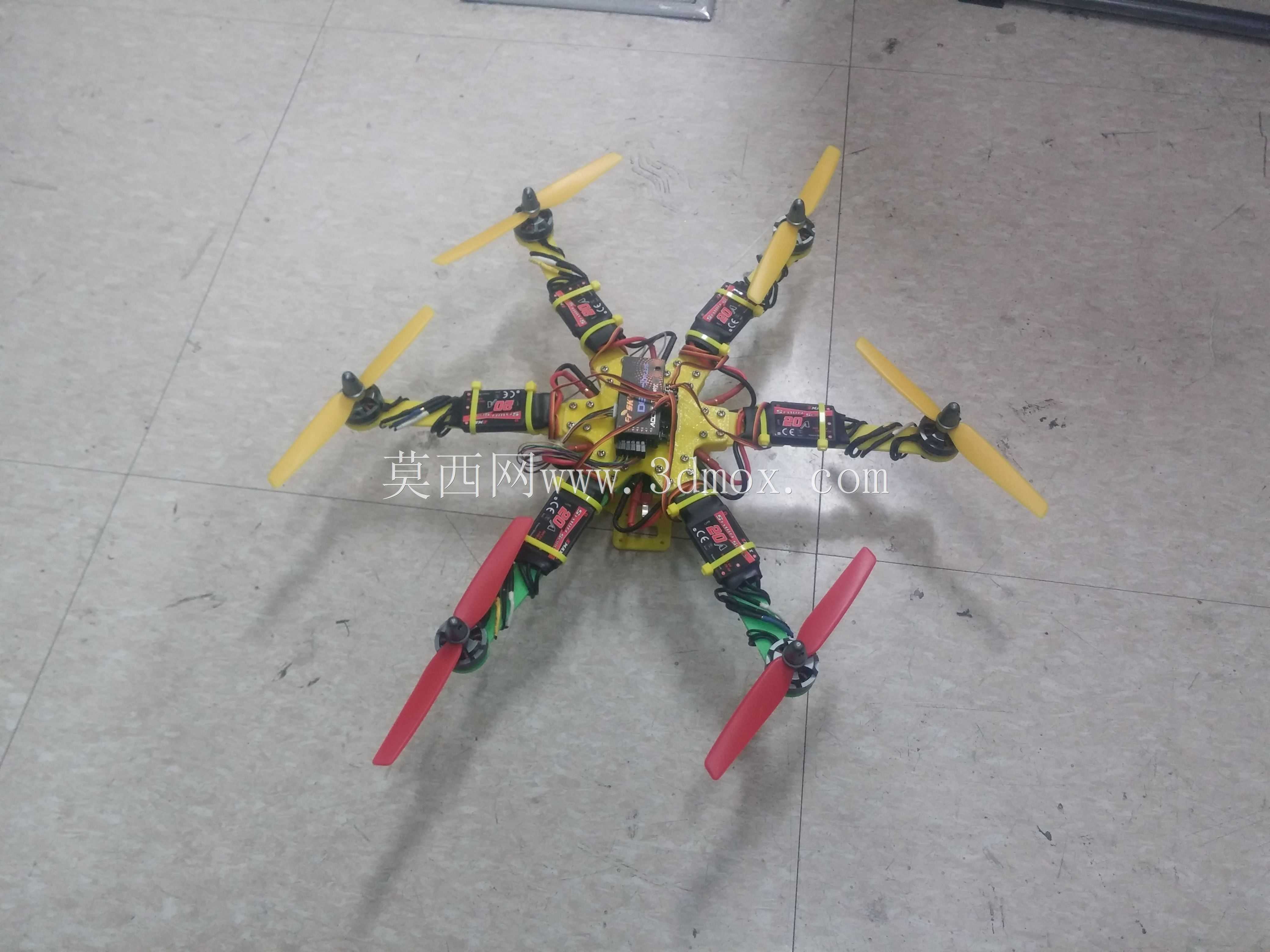

这款六旋翼机架是针对小型航拍、低空巡检、教学实验场景开发的飞行承载结构，核心采用350mm对角轴距设计，整体为六角星形对称布局，能够为六套动力系统提供均匀的安装支撑，适配多旋翼飞行器的动力分布需求，可应用于校园科创实践、低空航拍摄影、小型场地巡检、轻量载荷挂载等民用场景，也可作为飞控算法验证的基础硬件载体。

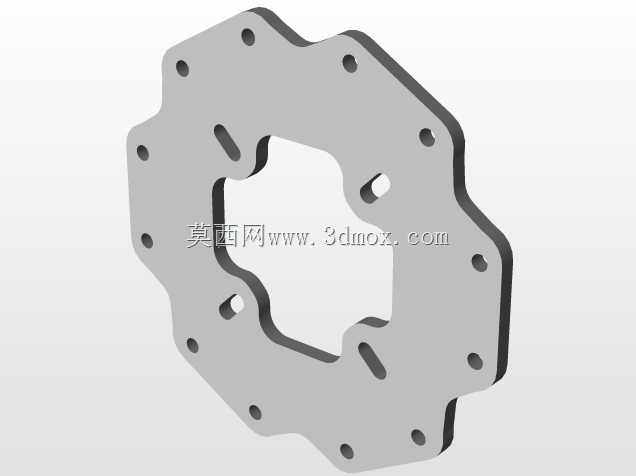

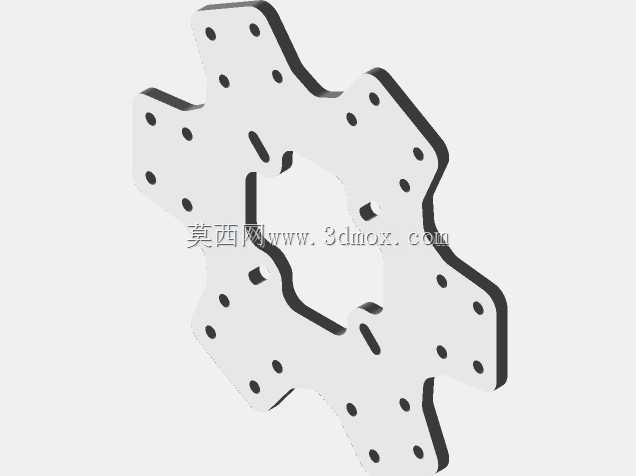

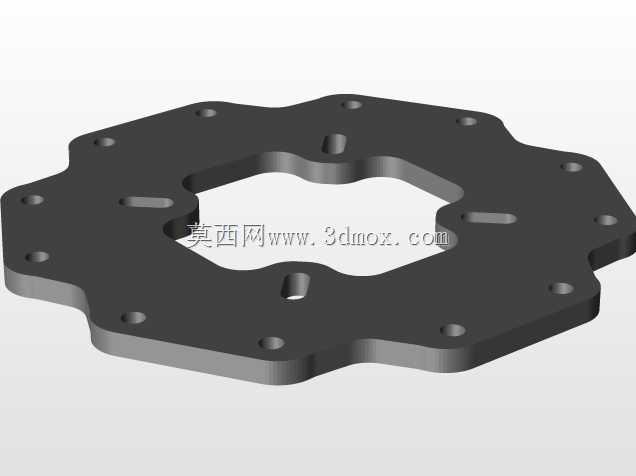

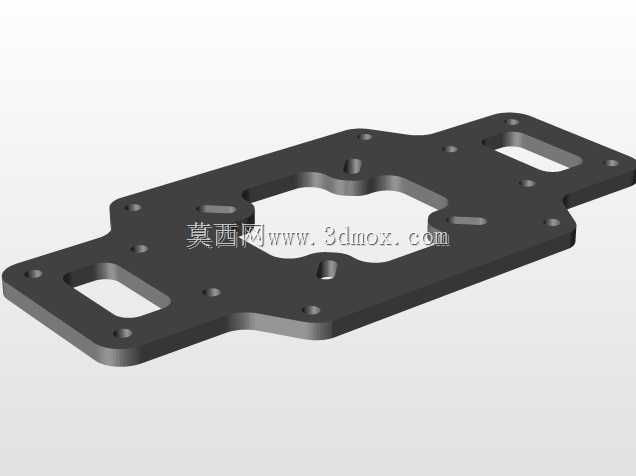

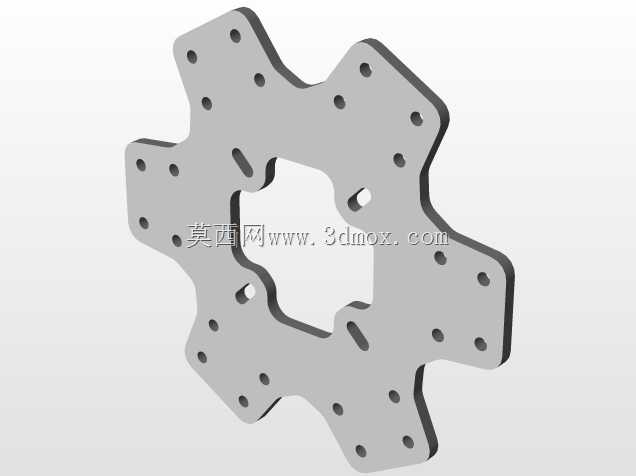

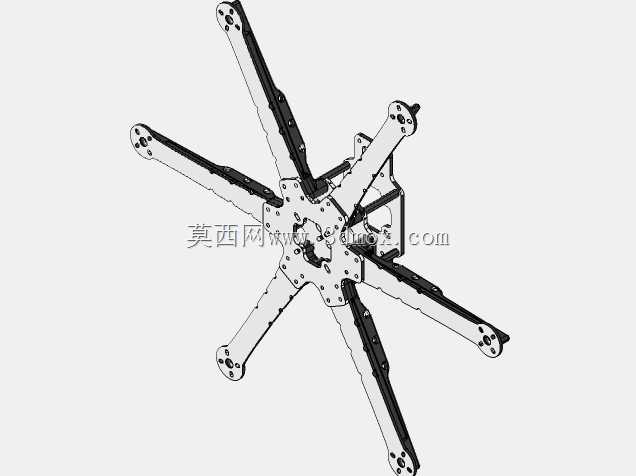

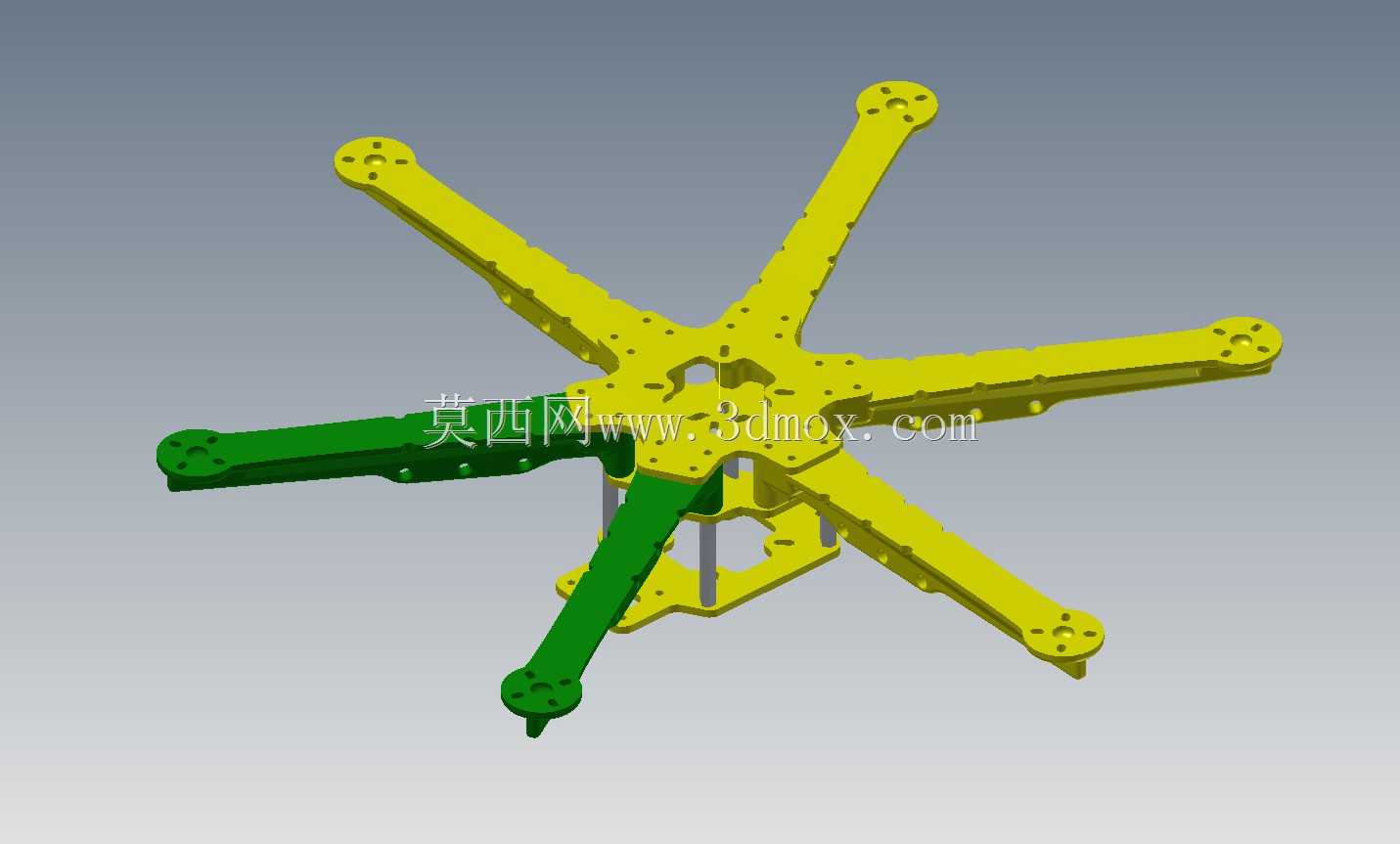

从功能特性来看，该机架采用中心集成板加六根机臂的分体式结构，中心区域预留了飞控板、电调、电池、信号接收模块的安装空间，多层堆叠的安装位能够合理排布机载电子元件，避免线路缠绕与信号干扰；六根机臂呈60度夹角均匀分布，对称结构能够抵消单电机运转产生的振动，提升飞行过程中的姿态稳定性，即使单组动力出现异常，剩余动力也能维持飞行器的可控迫降，降低炸机风险。其中两根机臂采用差异化配色设计，能够帮助飞手快速识别飞行器机头朝向，在视距内飞行时快速判断飞行方向，避免方向判断失误引发的碰撞事故。

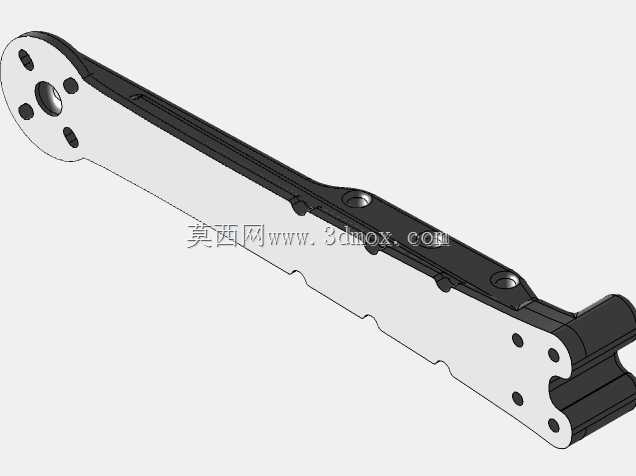

设计思路上，这款机架充分考虑了DIY组装与后期维护的便捷性，机臂与中心板采用模块化连接方式，单根机臂受损后可单独拆卸更换，无需整体报废机架，大幅降低使用维护成本；结构件兼顾3D打印制作与注塑加工的适配性，个人爱好者可通过桌面级3D打印机自行打印替换零件，批量生产时也可采用塑料注塑工艺降低制造成本。机臂末端预留了标准电机安装孔位，适配2204规格2300KV动力电机，安装孔位尺寸为16mm*19mm，能够直接匹配市面上主流的小型无刷电机；机架下方预留了起落架安装位，适配6030规格支柱，起落架高度能够为机载相机、云台预留足够的离地间隙，避免起降过程中镜头与地面剐蹭，同时也能缓冲着陆时的冲击力，保护机载电子元件。整机紧固件采用M3*10mm规格自攻螺钉，无需额外攻丝即可完成组装，降低了普通爱好者的组装门槛。

安装边界方面，该机架对角电机安装位间距为350mm，机臂采用镂空减重设计，在保证结构强度的前提下尽可能降低机身自重，能够提升有效载荷占比，中心板的安装孔位预留了通用飞控的安装尺寸，可适配市面上主流的开源飞控与商业飞控系统，电池仓能够容纳2-4S规格的锂聚合物电池，满足10-15分钟的续航需求，机臂末端的电机座同时预留了螺旋桨的安装避让空间，适配6-8寸规格的正反螺旋桨，不会出现桨叶打臂的问题。整体结构没有复杂的异形曲面，加工难度低，组装逻辑清晰，既适合个人爱好者自行制作组装，也适合作为科创教育的实操教具，帮助学习者理解多旋翼飞行器的结构原理与组装逻辑。
