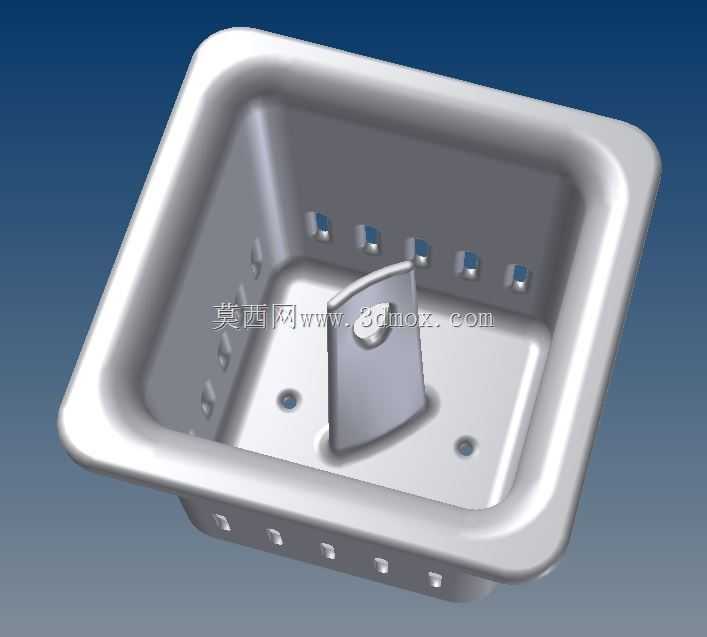

布里奇波特铣床专用3D打印切屑收集罐

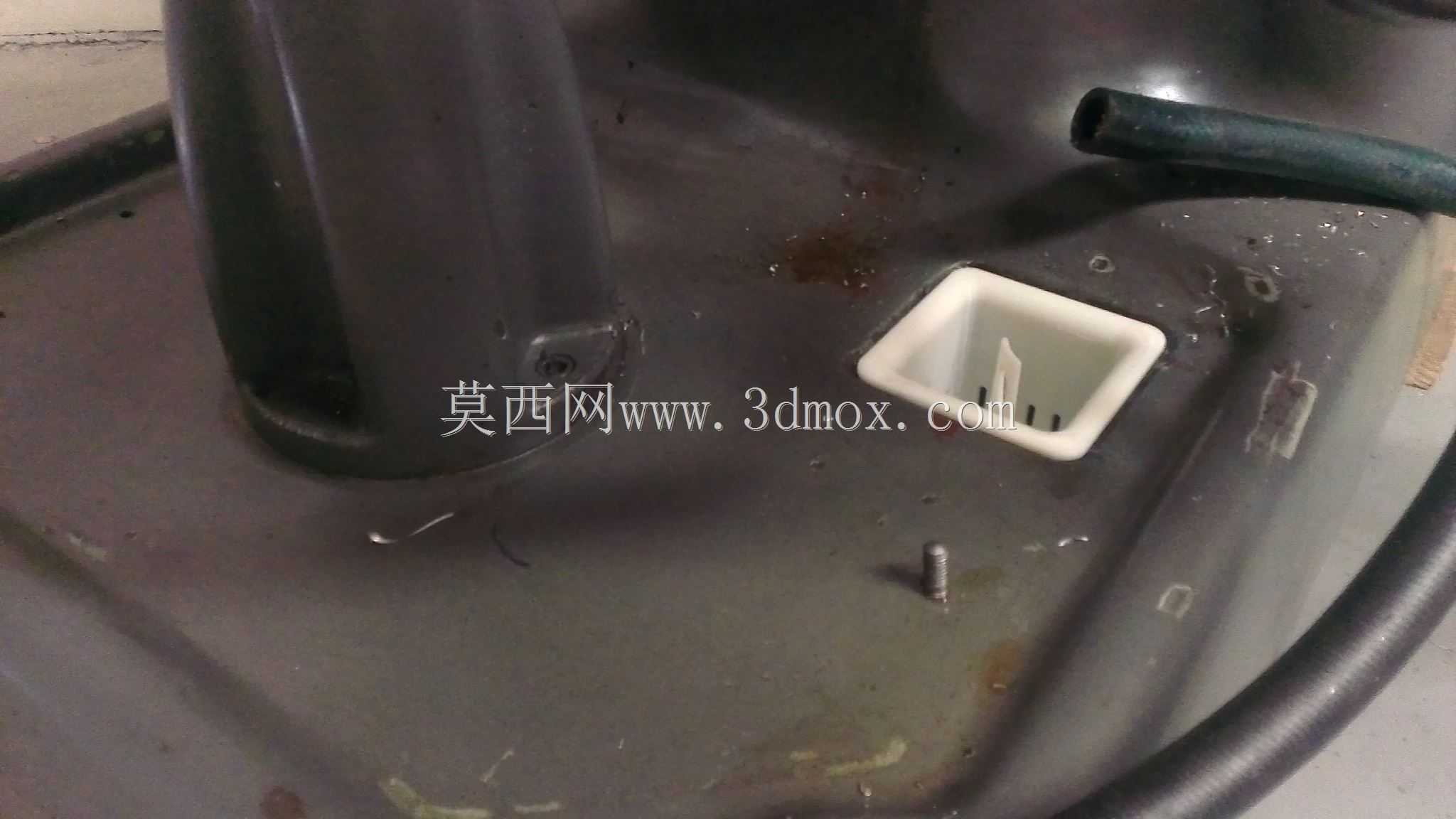

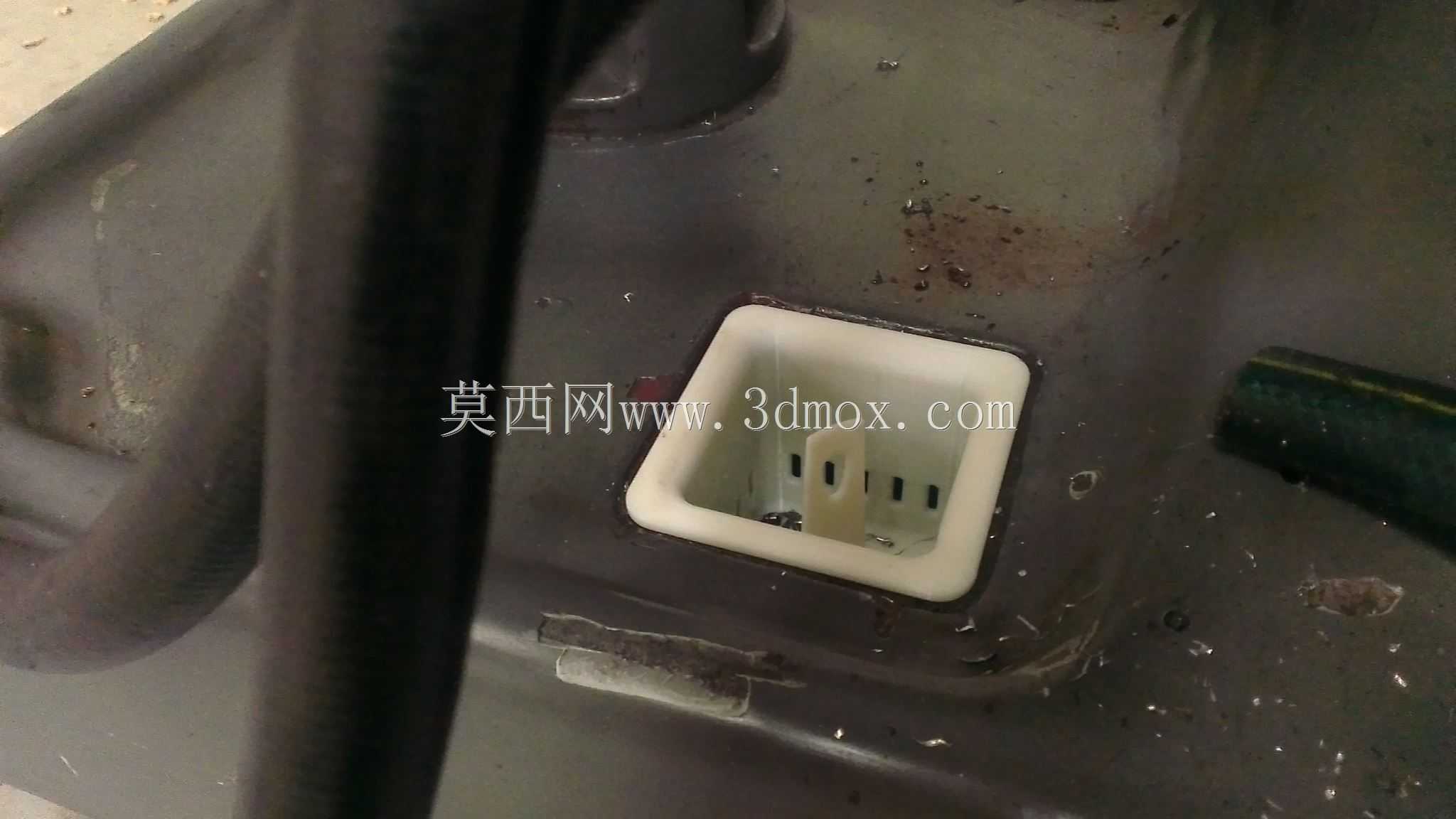

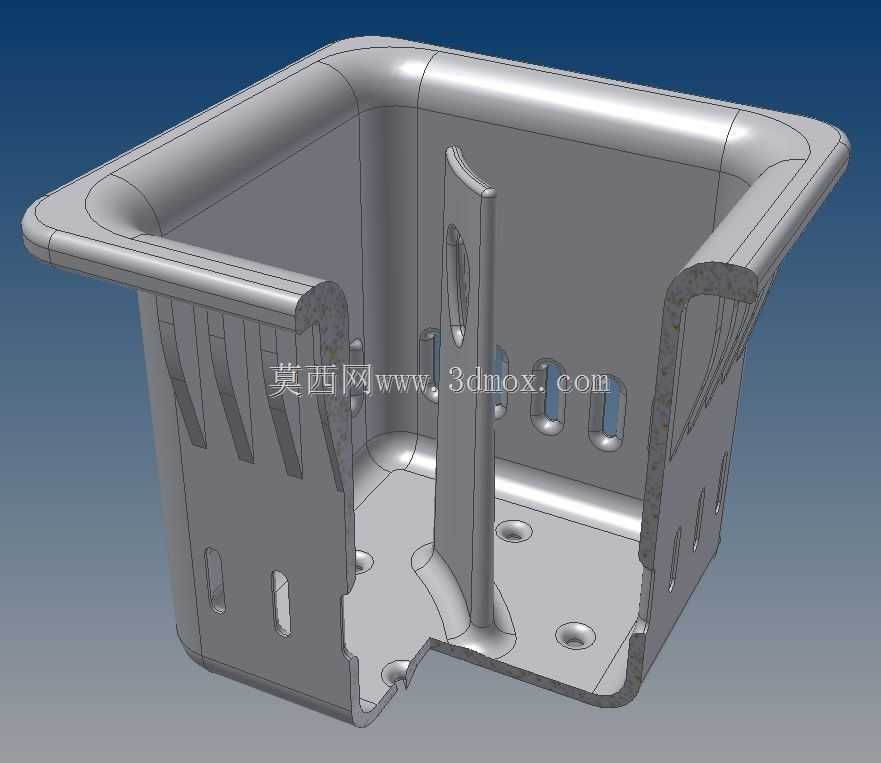

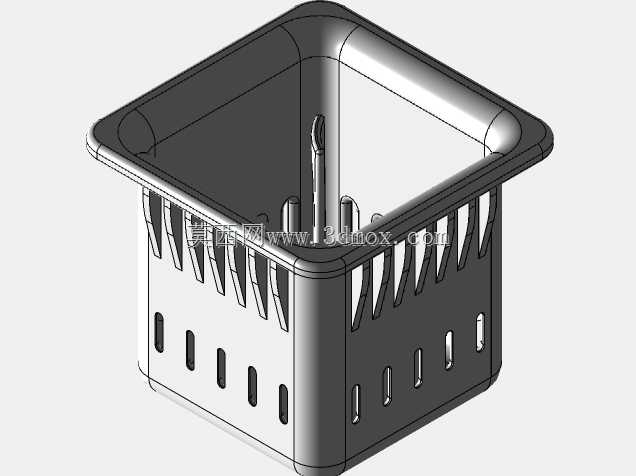

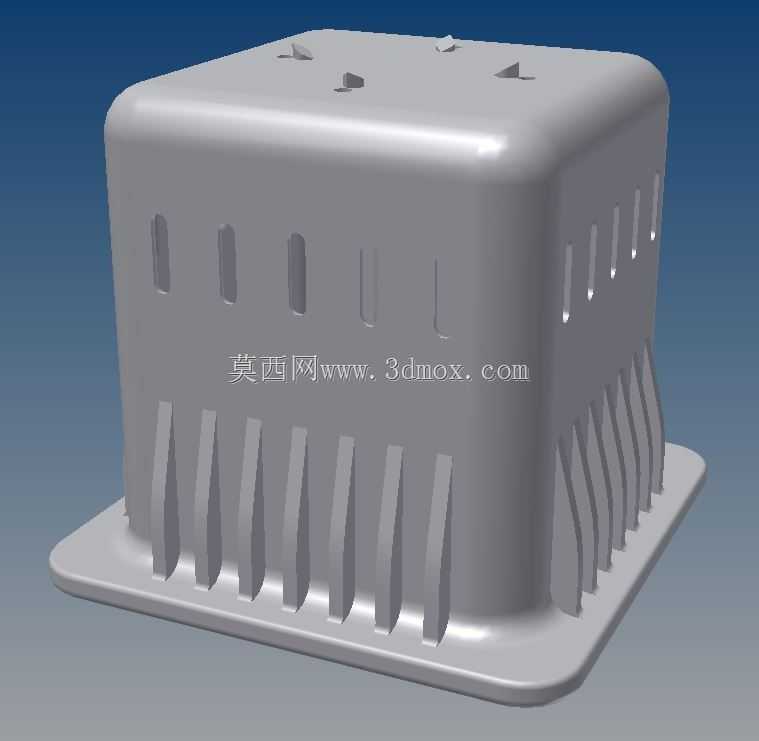

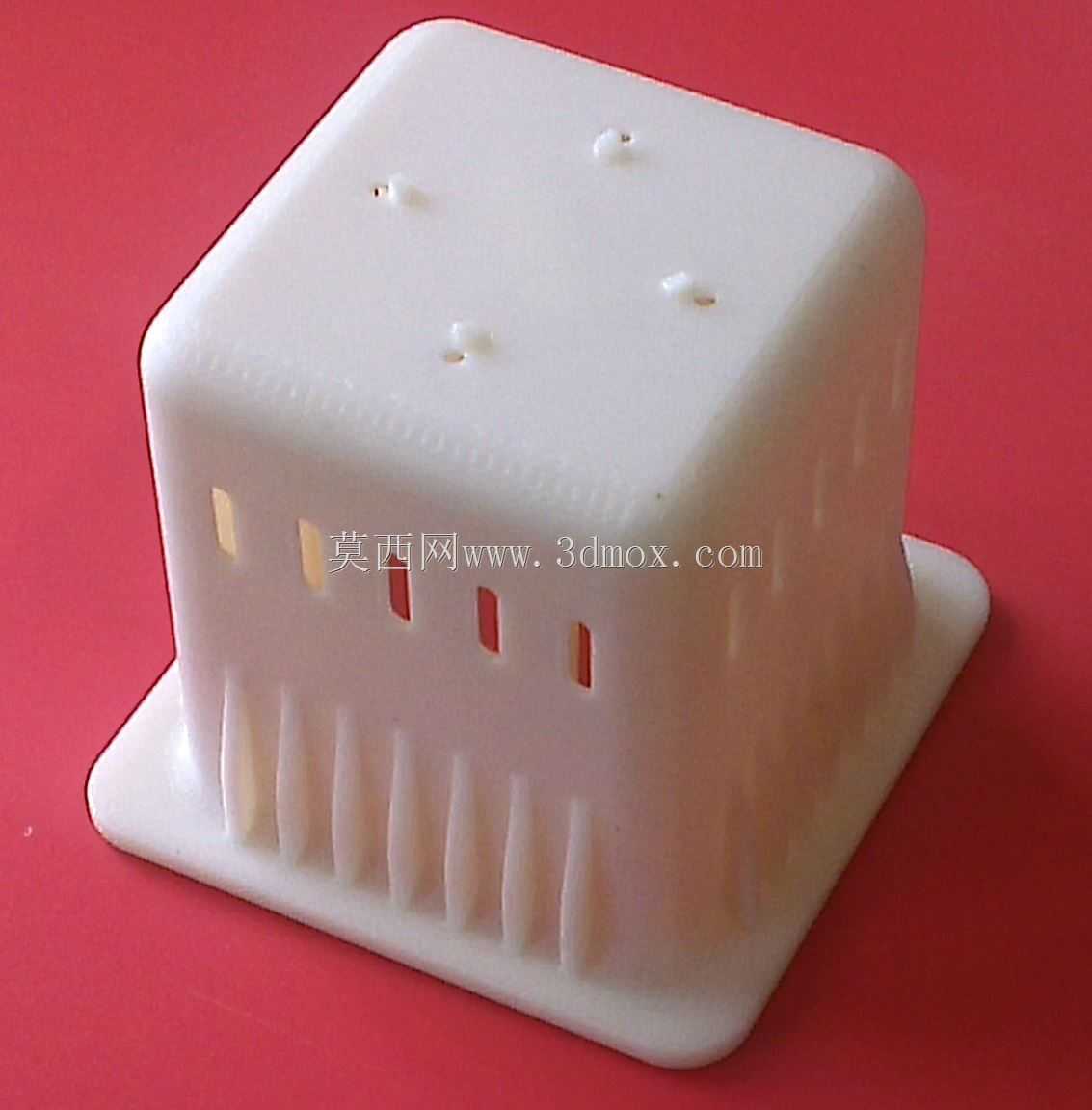

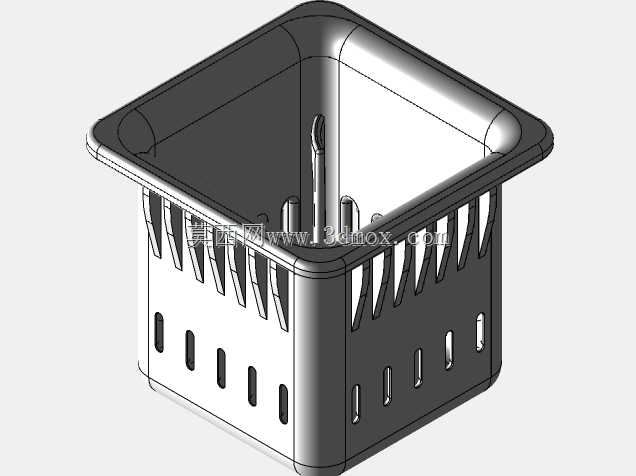

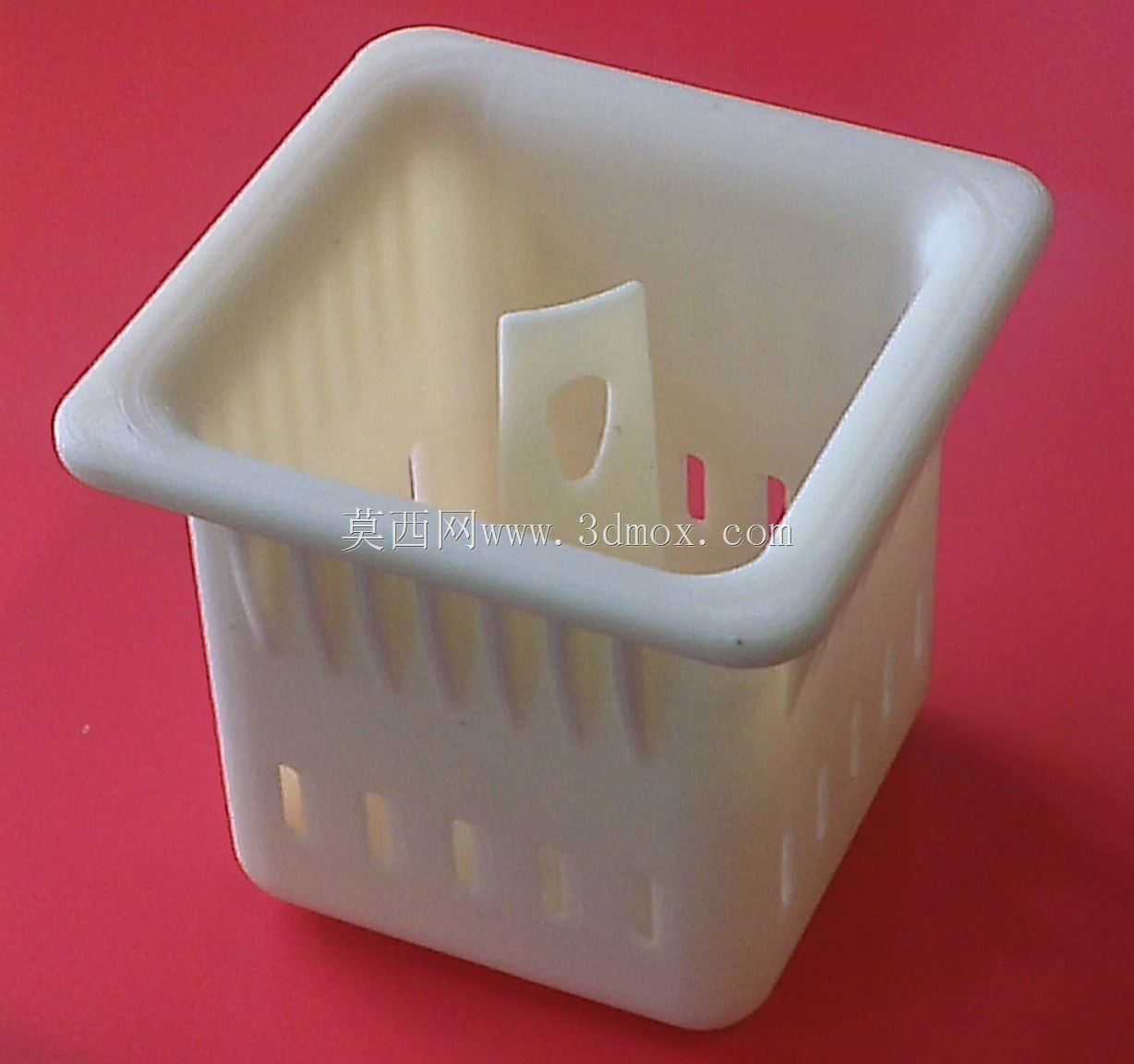

在普通铣床的日常加工作业场景中，金属切屑飞溅、堆积在机床底座铸件缝隙与网格板上的问题长期困扰一线操作工人，尤其是服役年限较长的布里奇波特系列手动铣床，底座原有网格防护板一旦出现缺损、丢失，细碎的铁屑会直接落入底座空腔，不仅清理难度极大，尖锐的切屑还容易划伤操作人员手部，混有切削液的切屑堆积还会造成机床底座锈蚀、排污口堵塞，部分工人会选择直接丢弃损坏的网格板，反而进一步加剧了切屑乱溅的问题，这款切屑收集罐正是针对这类老旧铣床的实际使用痛点设计的专用配套辅具。该产品可直接替换原有铣床底座上的两块网格板，安装后刚好嵌入底座的预留安装位，不需要额外对机床进行打孔、改装，不会破坏机床原有结构，日常加工产生的金属切屑会顺着罐口的导流结构直接落入罐体内部，即使是加工时喷淋的切削液也可以暂存于罐内，不会四处流淌污染车间地面，有效解决了切屑卡入机床缝隙难以清理的顽疾。在功能设计上，罐体内部设置了竖向分隔导流筋，既可以对落入的切屑起到缓冲作用，避免切屑高速飞溅弹出罐外，也能强化罐体的结构强度，减少3D打印过程中的形变概率；罐身侧壁开设了多组长条型漏液孔，可快速沥干切屑夹带的切削液，方便后续切屑的集中回收处理；罐体底部预留了专用的钩取孔位，既可以用手指直接抠住边缘提起罐体，也能配合配套的小钩子完成取放，操作人员不需要直接接触尖锐的铁屑，大幅降低清理作业时的划伤风险；罐口边缘做了外翻的圆角包边设计，安装后可以和机床底座表面齐平，不会凸起磕碰工件或者操作人员的肢体，边缘的圆弧过渡也不会积存切屑，日常擦拭清理十分方便。这款切屑罐的外形尺寸为96x96x89mm，安装边界完全匹配布里奇波特系列1型手动铣床底座的网格板安装槽尺寸，安装后不会和机床的行程机构、调节手柄产生运动干涉，日常调整工作台位置、切换加工参数时完全不会受到影响。产品采用带支撑的3D打印工艺制作即可成型，整体结构没有复杂的倒扣或者薄壁结构，打印成型率高，日常使用中如果出现磕碰损坏也可以快速重新打印替换，使用成本极低，除了收集干式铣削产生的铁屑之外，也可以作为湿式加工的冷却液临时收集槽使用，切屑积满后只需要提起罐体倾倒即可完成清理，不需要再用毛刷、铁钩一点点掏挖机床缝隙里的积存切屑，能大幅降低机床日常维护的工作量，保持加工区域的整洁，减少切屑堆积带来的安全隐患，非常适合小型机加工车间、设备维护班组以及个人DIY加工爱好者配套老旧铣床使用。
