龙门式轻载数控加工设备结构设计

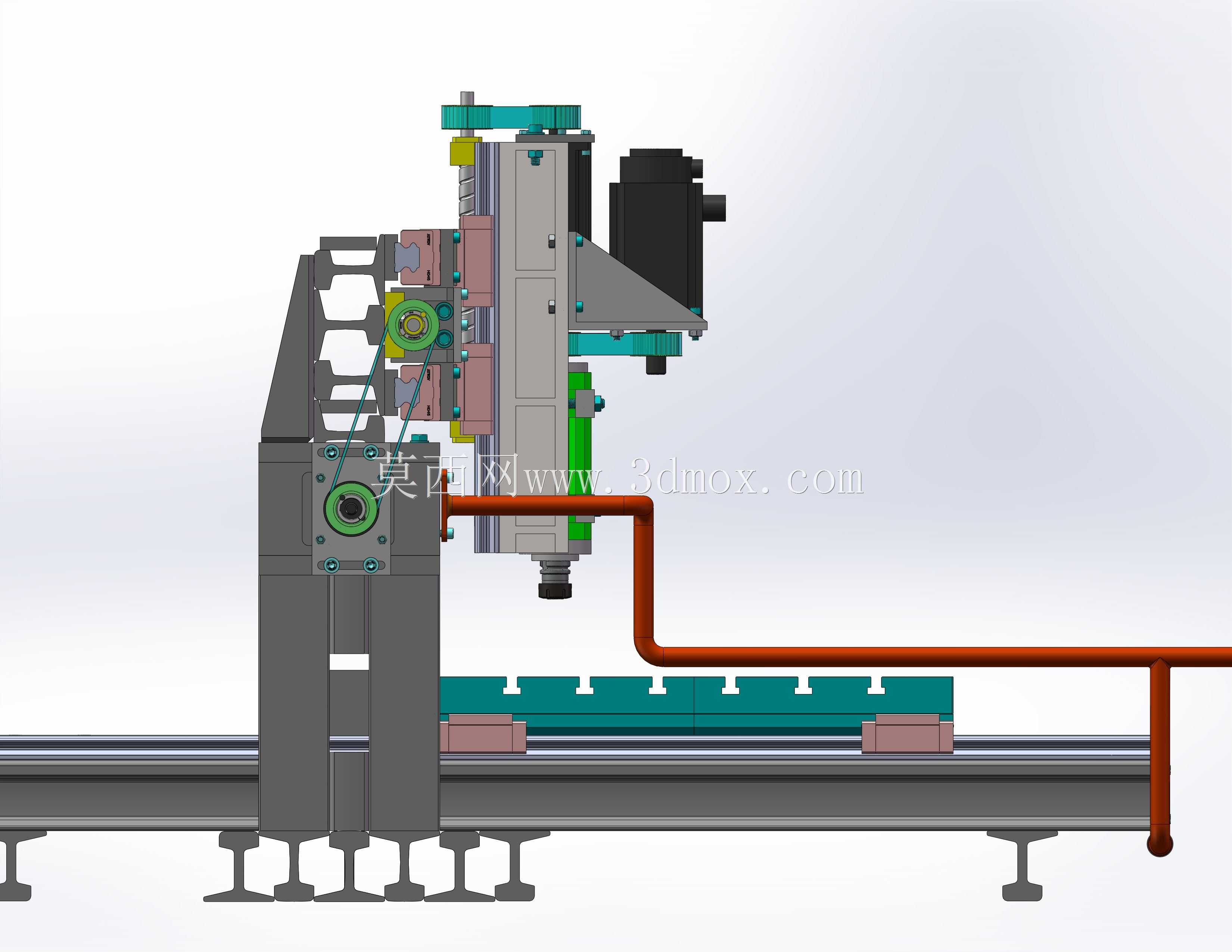

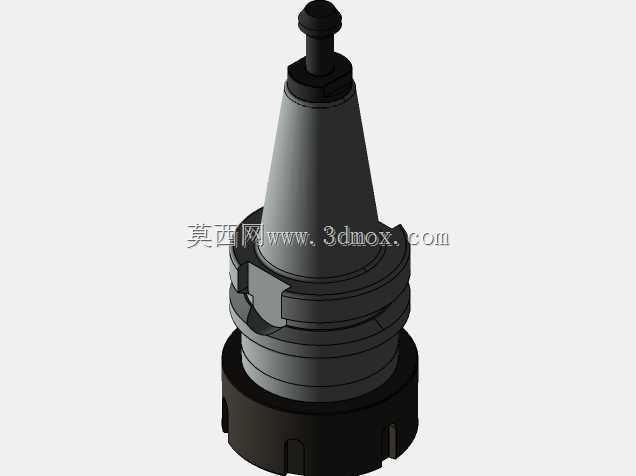

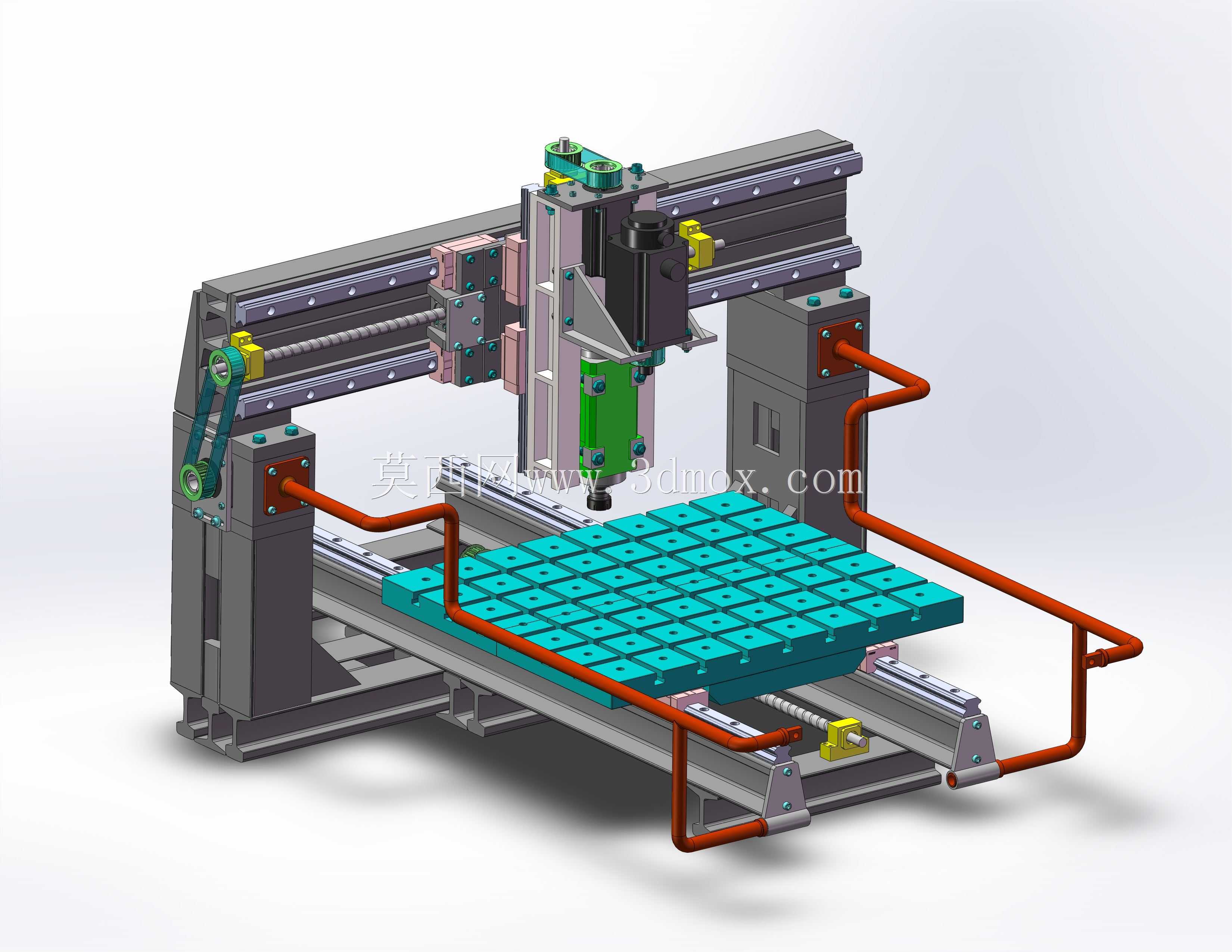

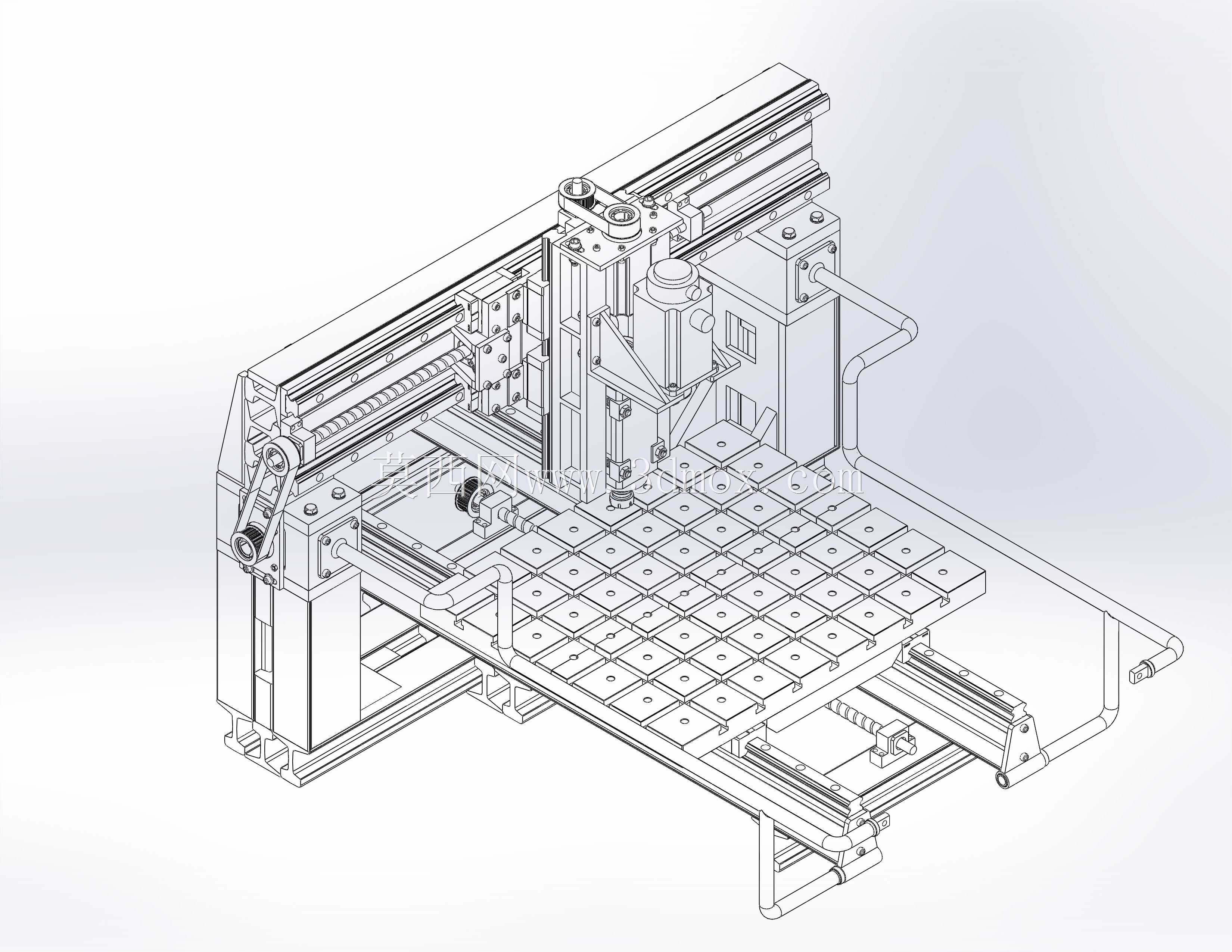

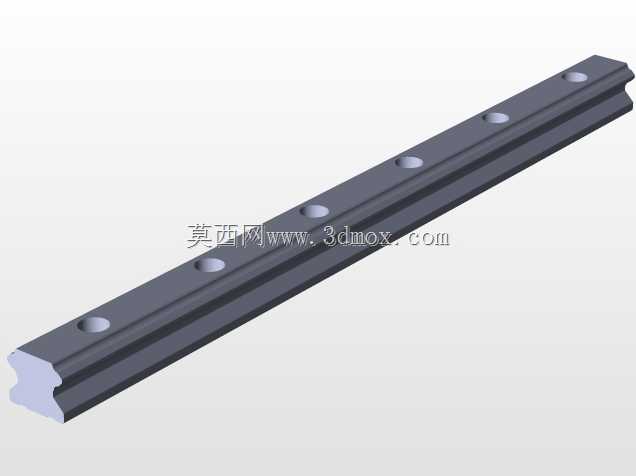

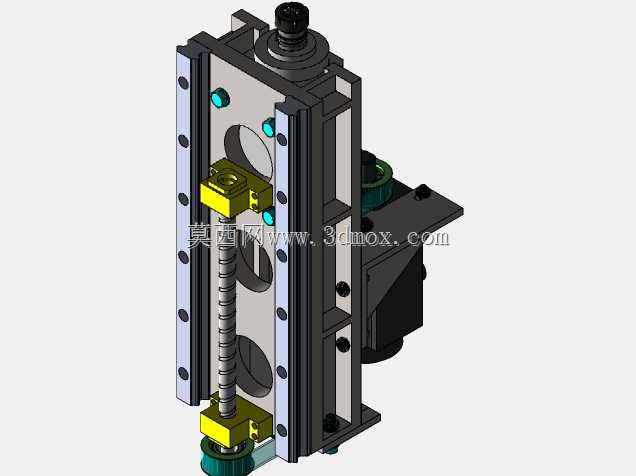

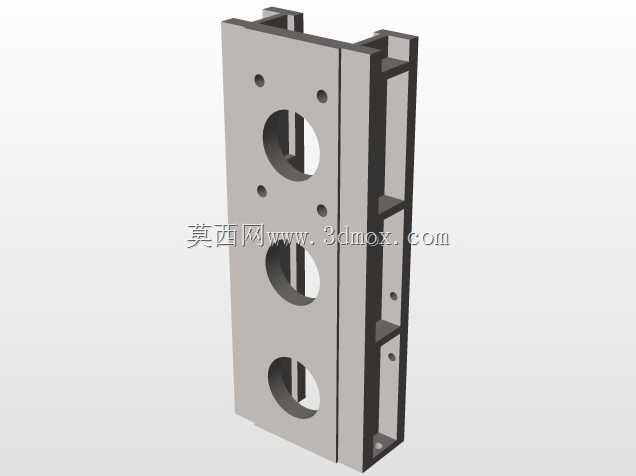

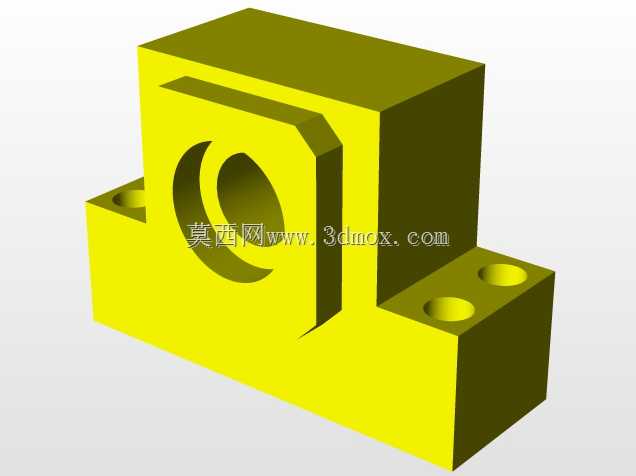

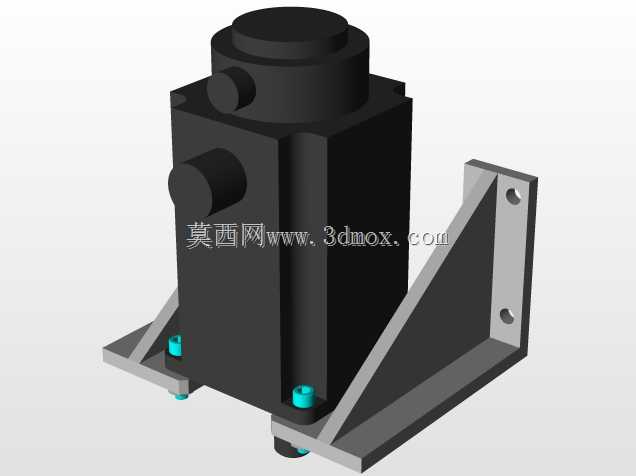

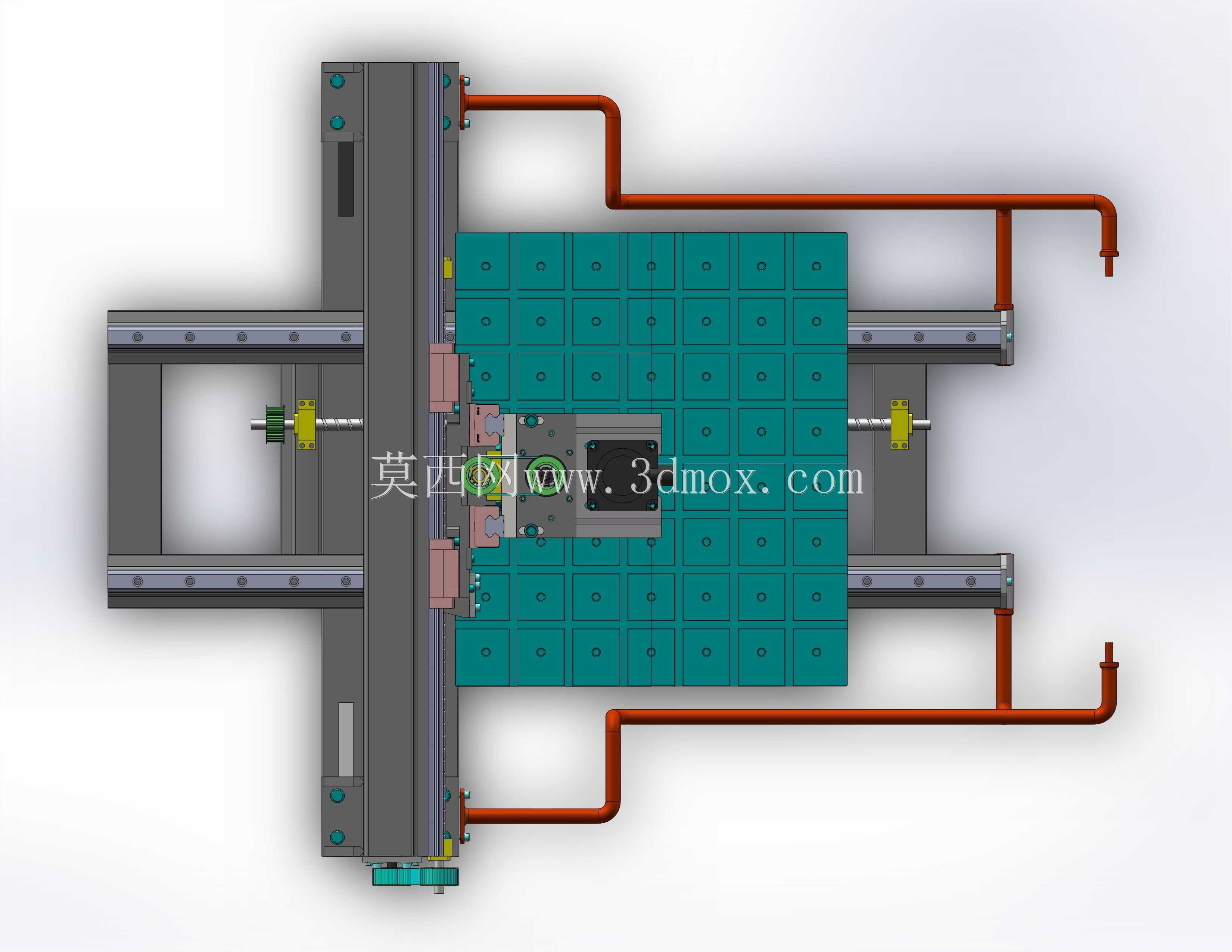

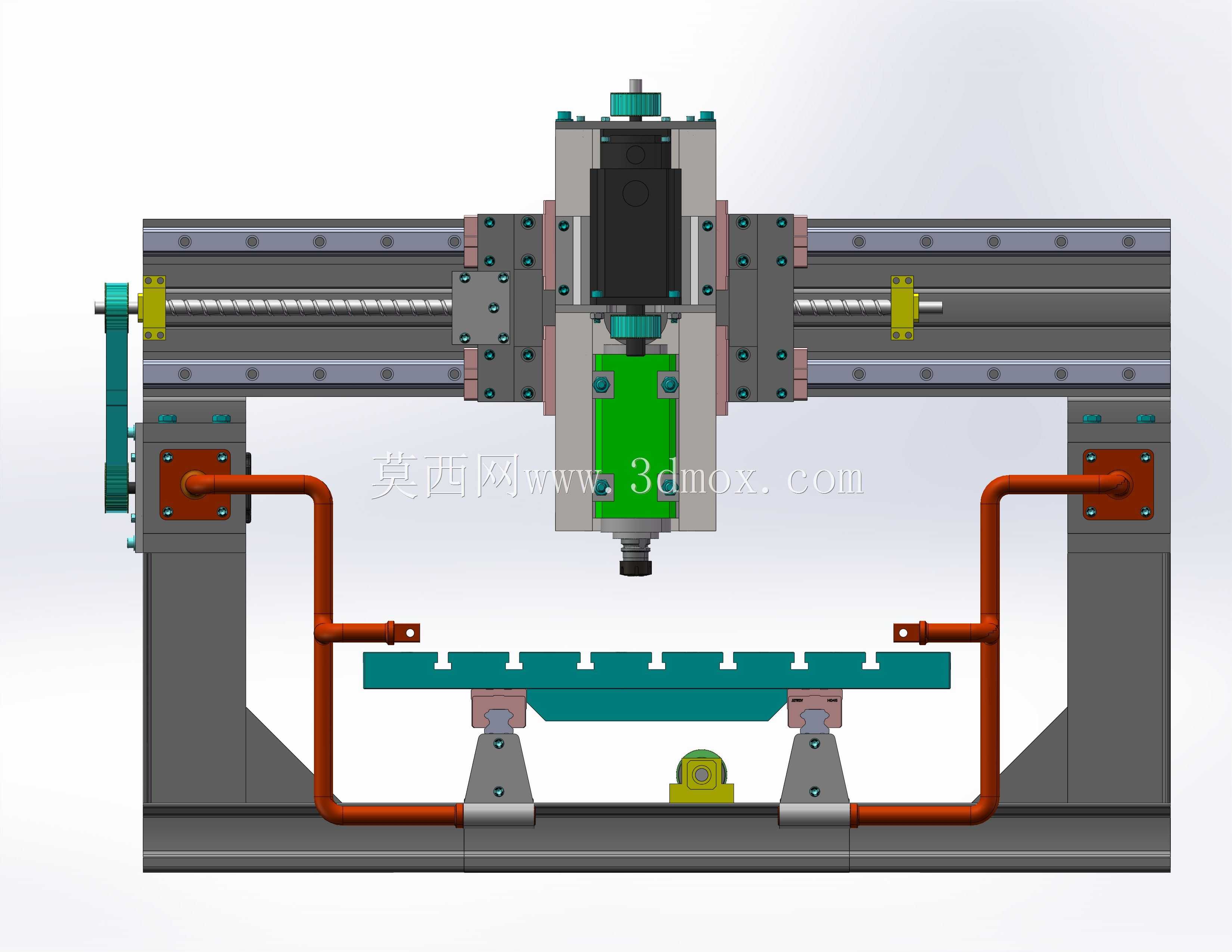

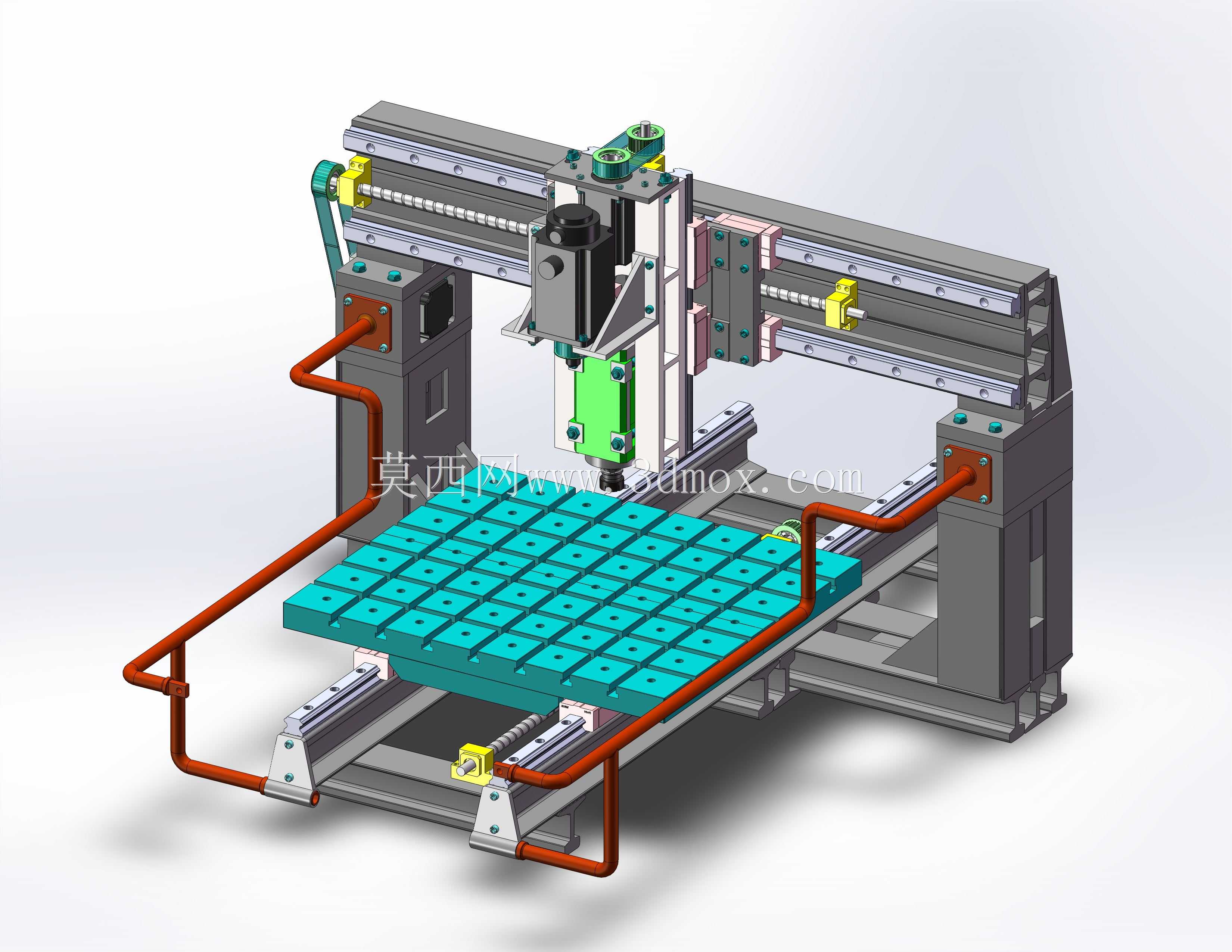

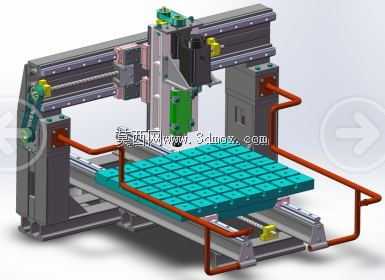

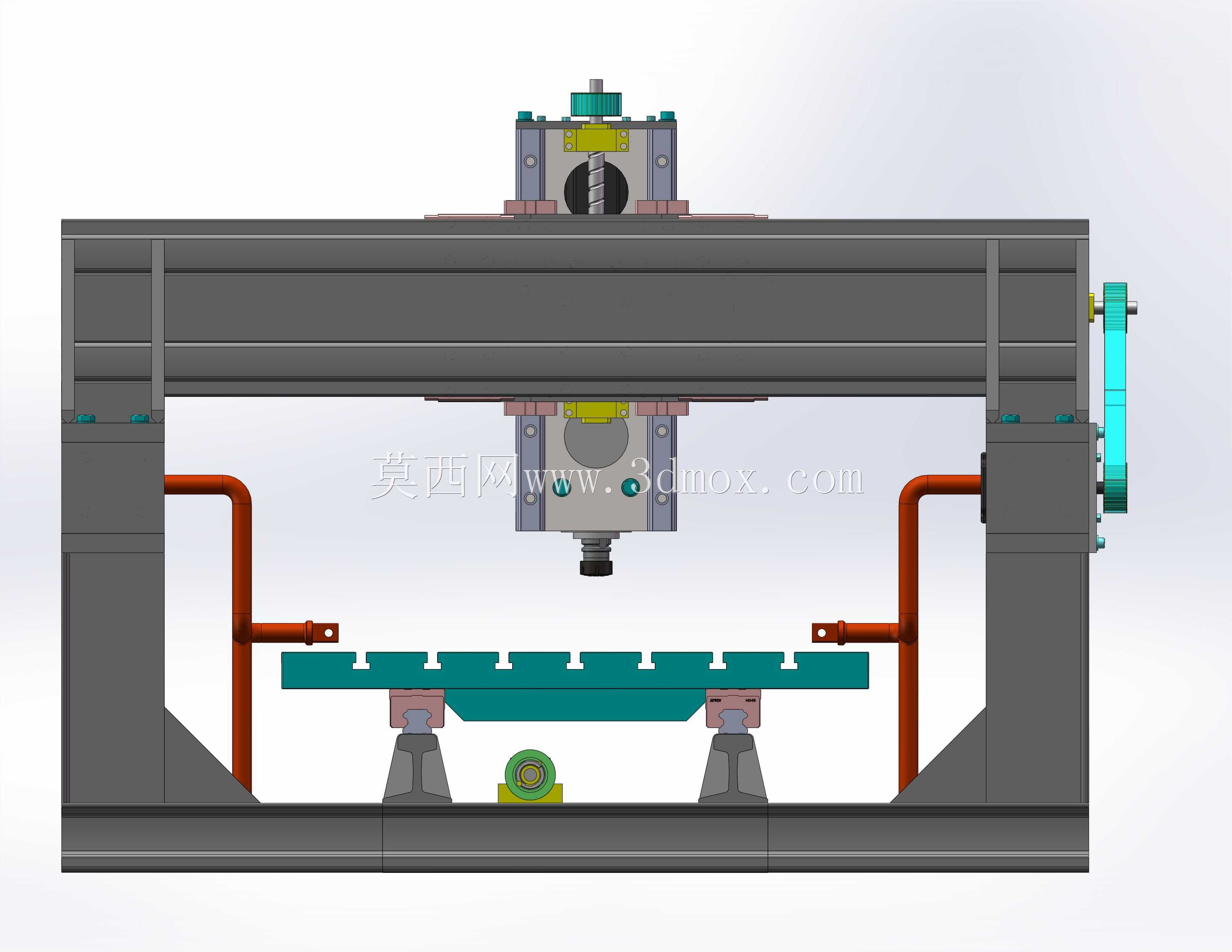

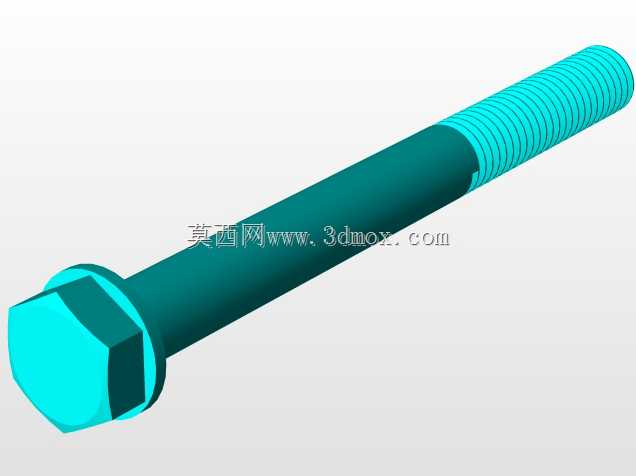

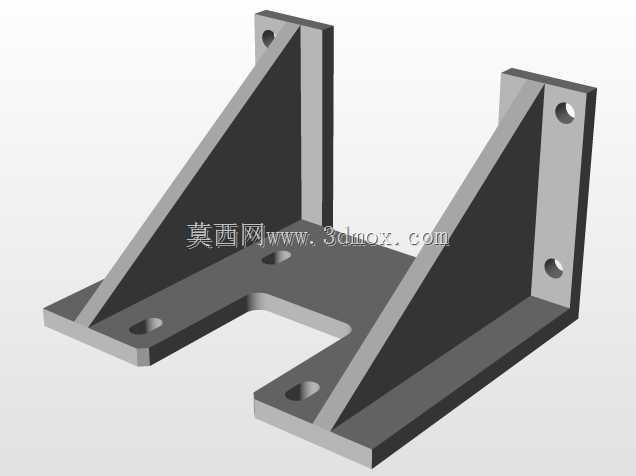

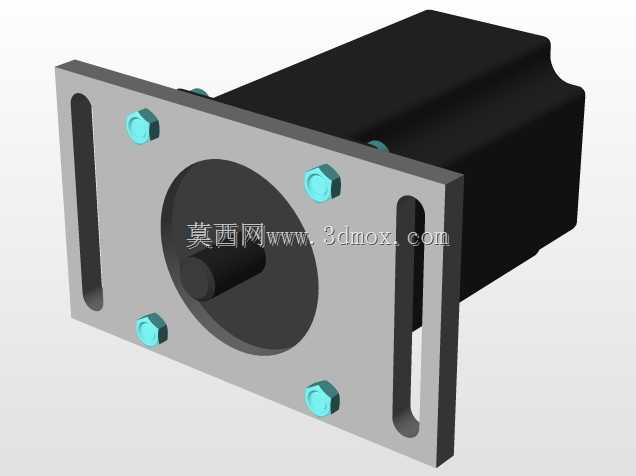

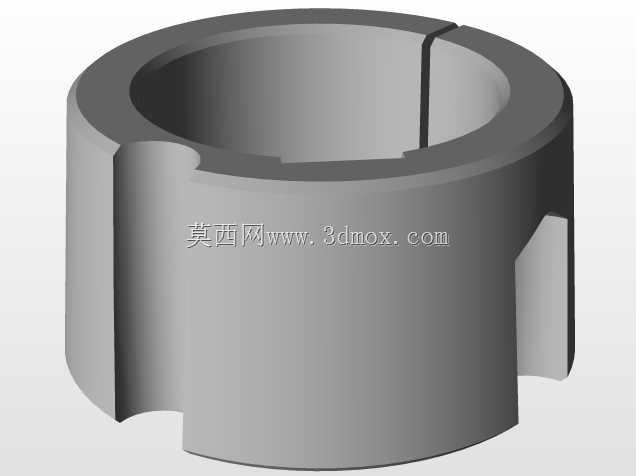

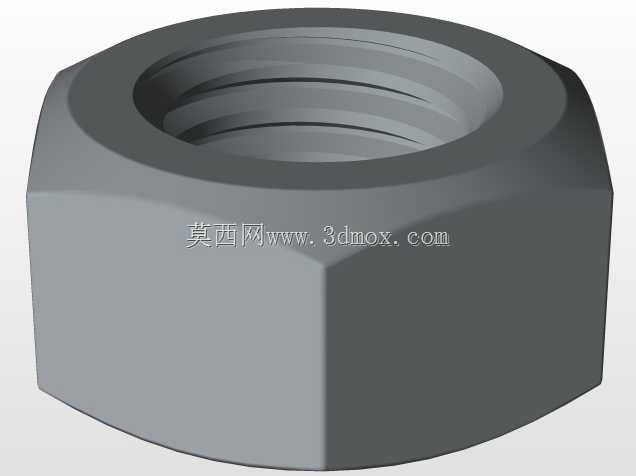

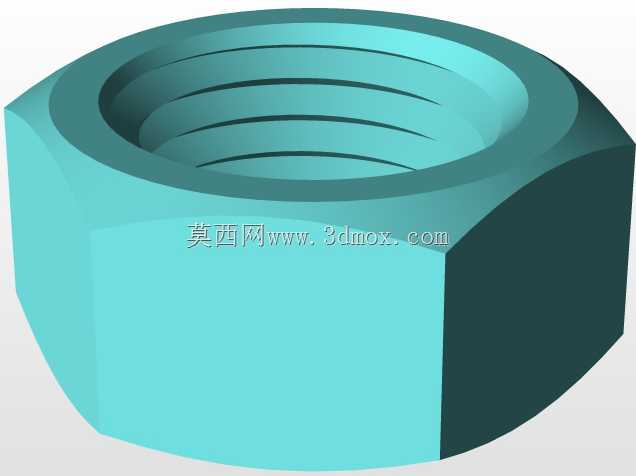

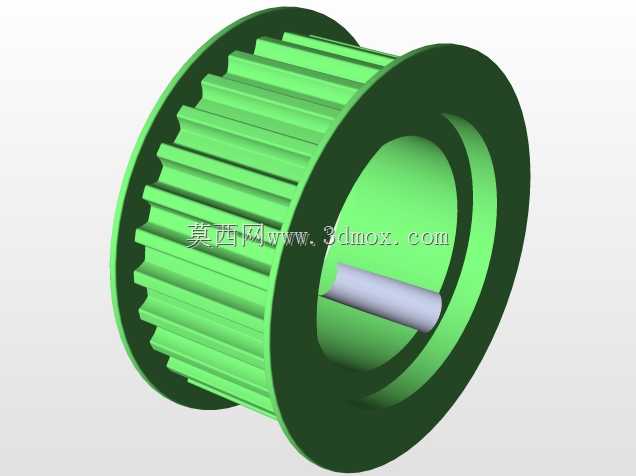

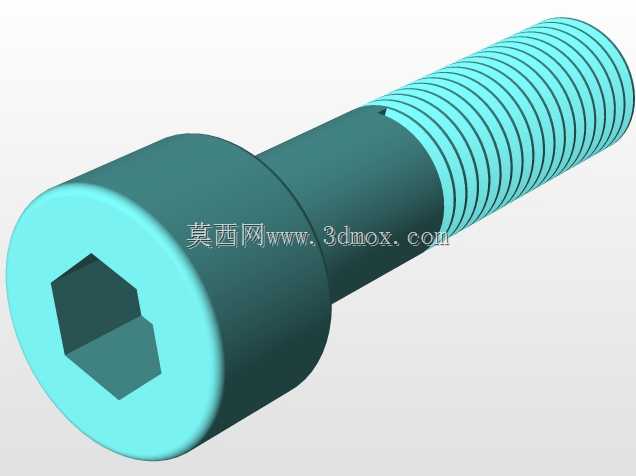

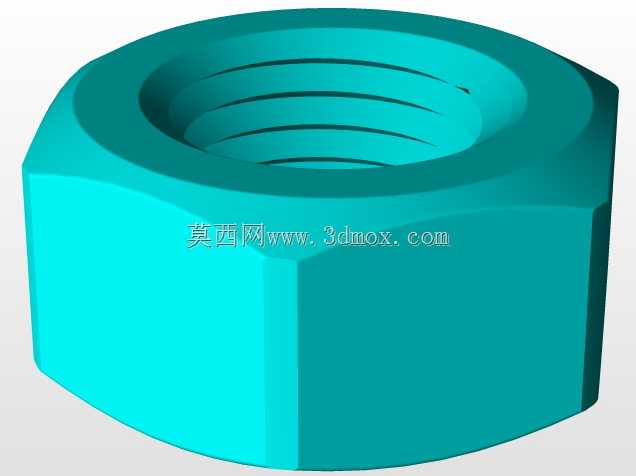

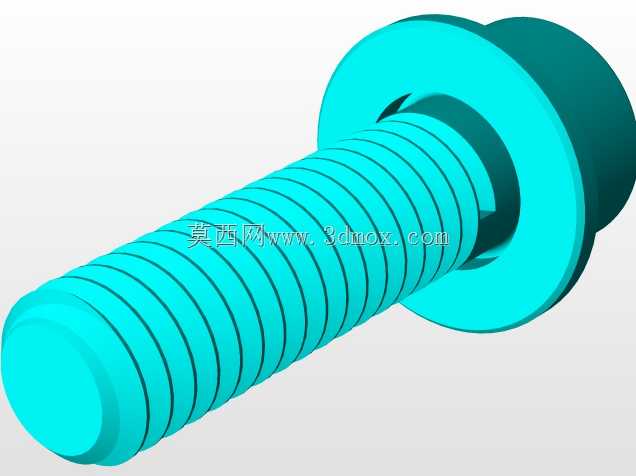

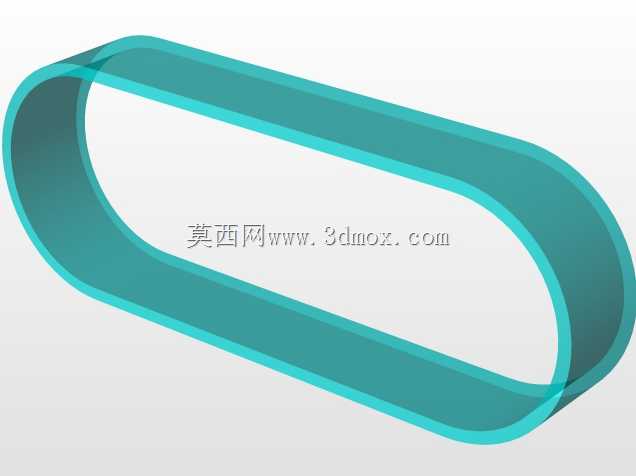

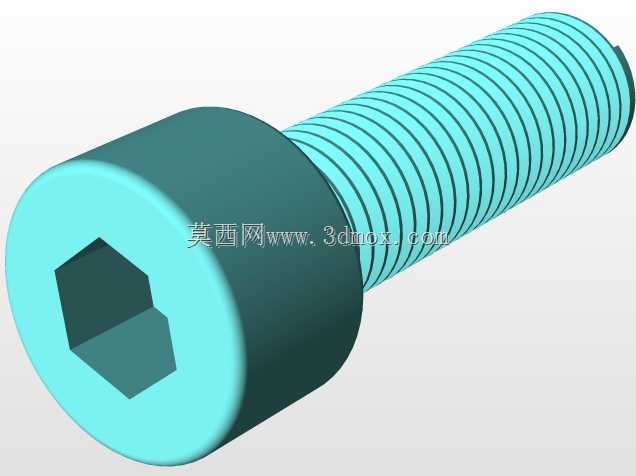

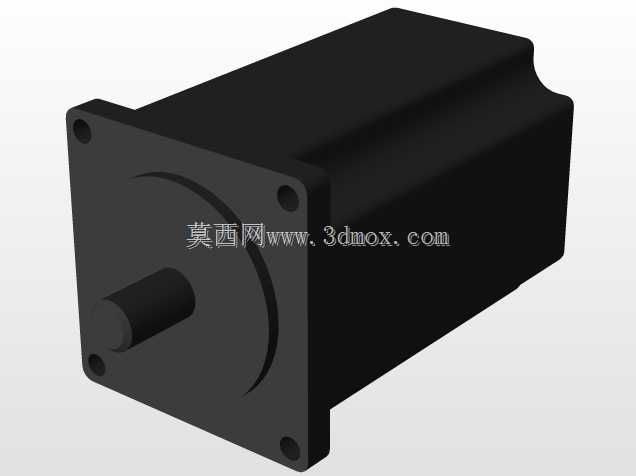

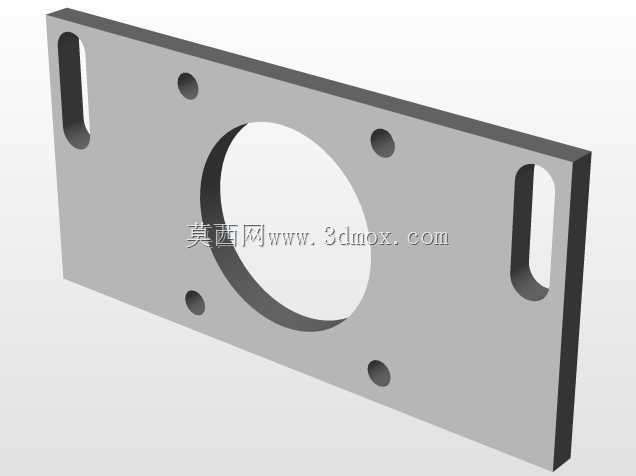

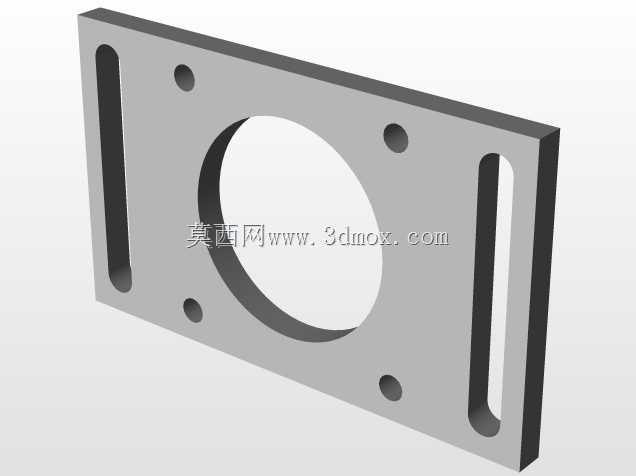

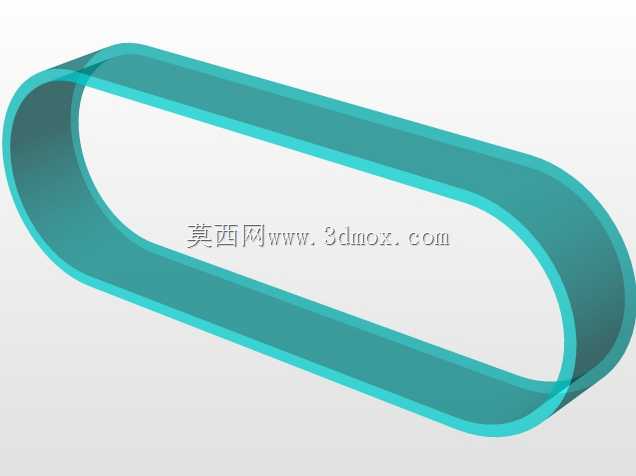

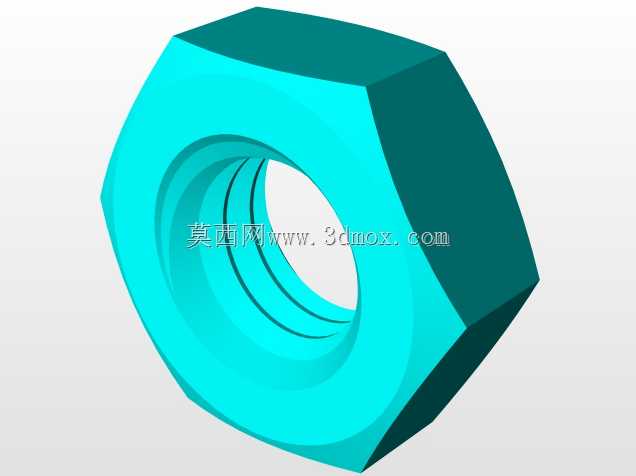

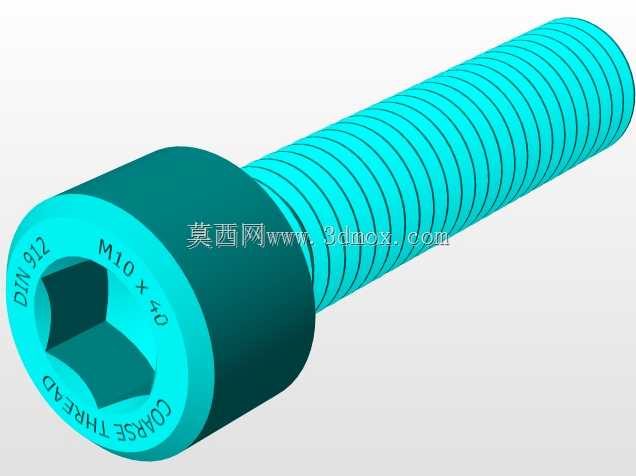

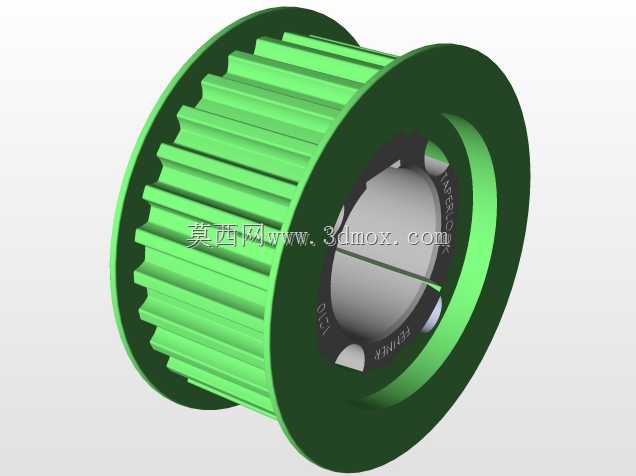

这款龙门式轻载数控加工设备，主要面向小型精密零部件的铣削、钻孔、轻量雕刻等加工场景，适配教学实训、小型加工工坊、产品打样车间等对加工精度有要求但切削负载不大的应用场景，可完成非金属板材、软质金属型材的平面加工、轮廓铣削、点位钻孔等工序，相比大型工业机床占地更小、部署灵活，能够满足小批量定制化零件的加工需求。设备采用经典定梁龙门结构布局，两侧立式立柱作为承重支撑，连接顶部横梁形成稳定的刚性框架，X轴传动组件布置于床身两侧，带动工作台做前后方向的进给运动，Y轴传动组件集成于横梁导轨之上，搭载滑座实现左右方向的进给，Z轴主轴单元垂直安装于Y轴滑座，完成上下方向的进刀与退刀动作，三轴均采用线性导轨搭配滚珠丝杠的传动组合，兼顾进给运动的平顺性与定位精度，能够保证加工过程中运动无卡顿、反向间隙小，满足精密加工的运动精度要求。工作台采用方格槽式台面设计，槽道均匀分布于台面上，可搭配T型螺栓、压块快速装夹不同外形的待加工工件，适配方形、异形等多种轮廓的零件固定，装夹操作便捷无需定制专用夹具，能够大幅缩短工件换装的辅助时间。设备的管线采用外置拖链与刚性护管结合的排布方式，将动力线缆、信号线缆、冷却管路规整收纳，避免运动过程中管线与运动部件发生剐蹭磨损，同时方便后期的线路检修与部件更换。从安装边界来看，设备X向有效行程1000mm、Y向有效行程1000mm、Z向有效行程280mm，采用GB11264-89标准的30kg/m级导轨型材作为基础支撑构件，整体机架采用拼接式组装结构，部件加工精度可控，装配后整体刚性能够满足轻载切削的受力要求，不会因为切削震颤影响工件加工表面质量。设计过程中充分考虑了日常维护的便捷性，各轴的传动端均预留了润滑注油位置，主轴单元采用模块化安装结构，后期更换不同功率的加工主轴无需大幅改动机架结构，可根据实际加工需求快速拓展设备的加工能力，整体结构紧凑，对安装场地的地面承重要求较低，普通平整的车间地面即可完成部署安装，无需额外制作专用设备基础。
