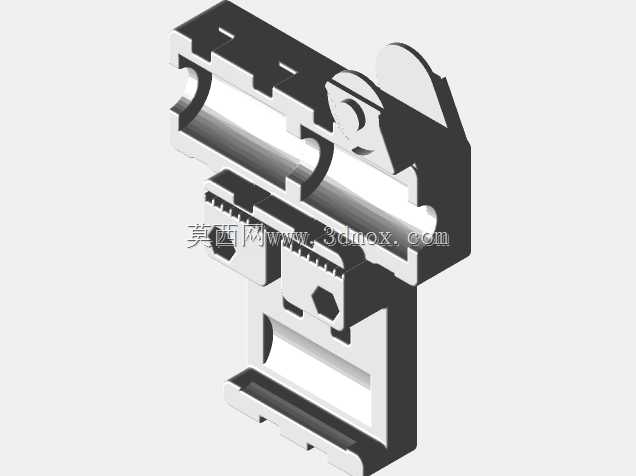

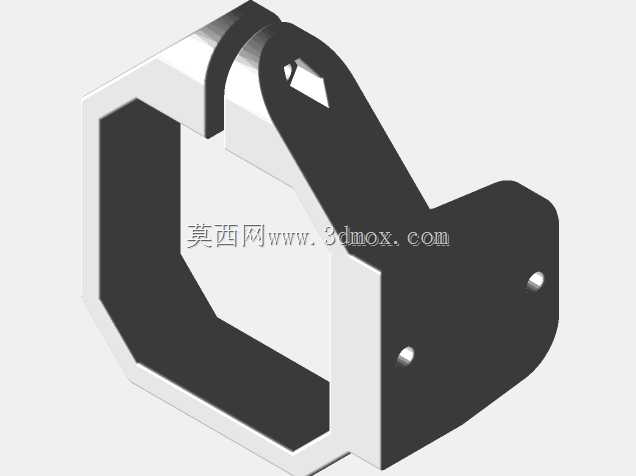

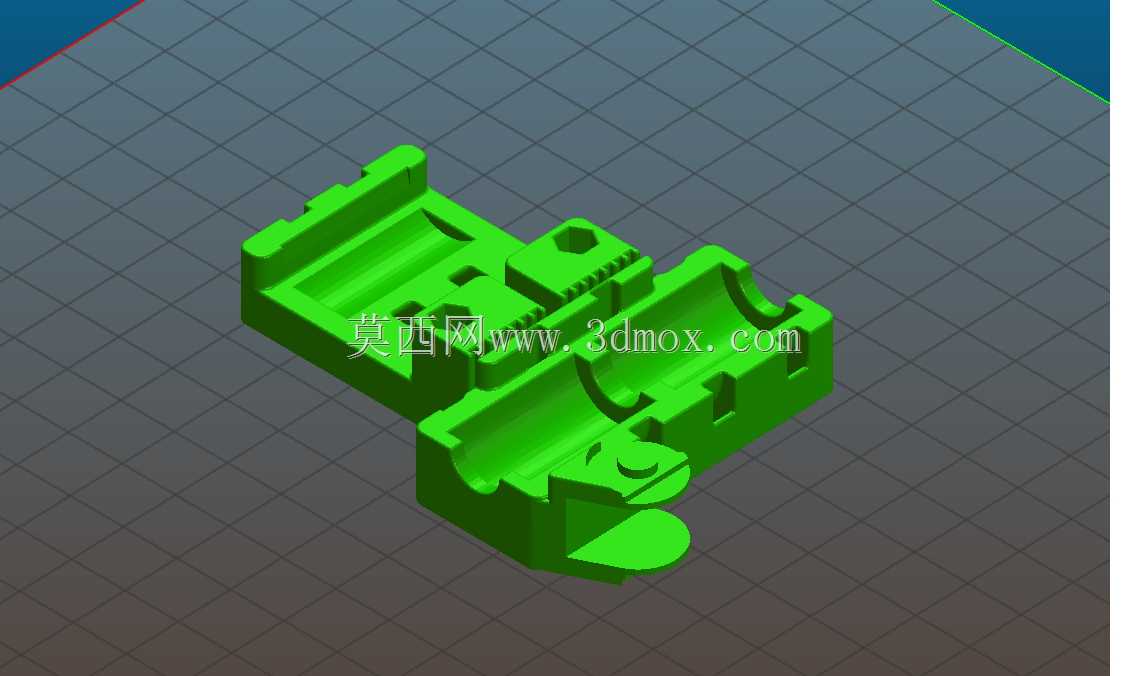

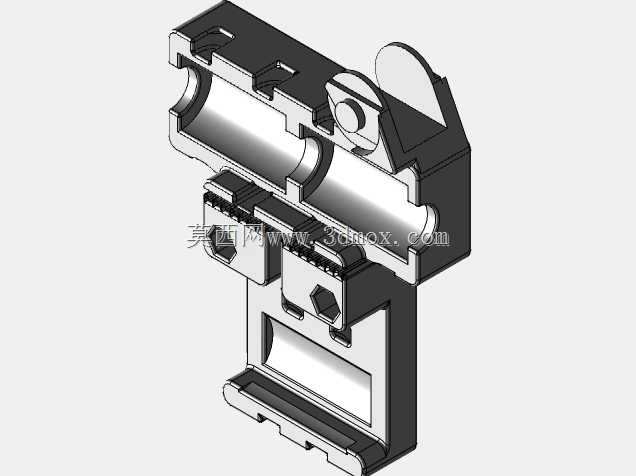

Prusa i3 3D打印机MK8挤出机X轴拖链支架

这款支架是桌面级FDM 3D打印设备X轴运动系统的核心配套结构件，主要适配搭载MK8型挤出机构的Prusa i3系列机型，专门为适配10毫米规格拖链的走线需求做了定制化结构设计，在桌面级3D打印的日常作业场景中，X轴需要带动挤出机构完成高频次的往复横向运动，传统的走线方式容易让线材在反复弯折中出现外皮磨损、线芯断裂的问题，同时散乱的线材也容易和运动部件发生剐蹭，影响打印过程的稳定性，这款支架的核心作用就是为拖链提供可靠的安装固定点位，将挤出机的加热线、热敏电阻线、步进电机线等各类线缆规整收纳在拖链内部，引导线缆随X轴运动同步平顺弯折，从根源上避免线材无序晃动带来的打印故障。从功能特性来看，支架采用一体化的结构设计，整体为对称式的双卡槽布局，一侧的卡位可以精准卡合在X轴的线性导轨滑座上，不需要额外做复杂的打孔改装，安装时可以直接卡入对应安装位，配合少量紧固件就能完成固定，另一侧预留了和10毫米拖链端部完全匹配的卡扣接口，拖链卡入后不会出现松脱晃动的情况，同时支架上还预留了挤出机安装的定位槽和走线让位缺口，挤出机的固定凸台可以和支架上的凹槽精准嵌合，保证挤出机的安装垂直度，避免因为安装偏移导致的出料不顺、打印层纹错位等问题。在设计思路上，这款支架充分考虑了桌面级3D打印机的改装和维护需求，所有的安装卡位都做了适配原厂安装尺寸的公差匹配，不需要用户对原有设备的结构做切削、打孔等破坏性改装，就能直接替换原有支架完成升级；结构上做了等强度的壁厚优化，在保证整体结构刚性、可以承受挤出机往复运动带来的持续冲击力的前提下，尽可能去除了非受力区域的多余材料，既降低了支架自身重量，减少X轴步进电机的运动负载，提升X轴运动的响应速度和定位精度，也避免了过重的运动部件带来的惯性过冲问题。从安装边界和尺寸适配来看，支架的整体外轮廓完全贴合Prusa i3机型X轴的原有安装空间，不会和X轴两端的限位开关、同步带张紧结构发生运动干涉，拖链安装后的弯曲半径完全符合10毫米拖链的最小弯曲要求，不会因为弯折角度过小导致拖链内部的线材被挤压，同时支架上的所有走线缺口都做了圆角钝化处理，不会在长期使用中割伤线材外皮，有效延长设备线缆的使用寿命，大幅降低日常维护的频次，让设备长时间连续打印的稳定性得到明显提升。
