Mk8挤出机24mm螺距安装固定支架

　　桌面级熔融沉积成型设备在长时间连续作业中，挤出机构的安装刚性与定位精度直接决定送丝稳定性、层厚一致性以及整机运行噪声水平。这款Mk8挤出机支架围绕24mm螺距安装孔位展开结构设计，主要承担挤出机本体与设备运动框架之间的连接、承载与定位任务，适用于常见桌面FDM打印机的挤出端改装、备件替换以及整机装配场景。

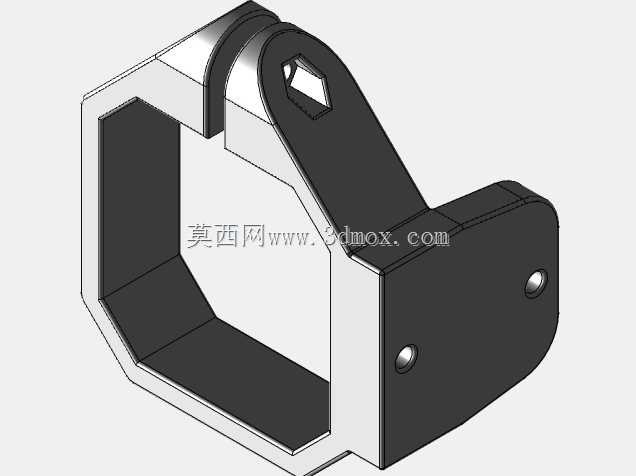

　　从实际装机角度看，支架一侧采用框形环抱结构，用于贴合框架型材或安装基面；另一侧延伸出带孔安装耳板，为挤出机本体提供固定点位。两处安装孔按照24mm螺距布置，孔位间距与Mk8挤出机常见安装边界相匹配，装配时可通过紧固件完成锁紧，使挤出机在送丝轮压紧、耗材推送、回抽动作过程中保持稳定姿态。该结构并非单纯追求外形完整，而是把受力路径放在首位：耗材进入挤出轮后会产生持续推力，快速回抽时又会形成反向载荷，若支架刚性不足，挤出机容易出现微幅摆动，进而引发送丝打滑、出料不均、轮廓错位等问题。

　　支架主体采用折线形承力轮廓，靠近安装基面的区域形成较大包围面，能够分散螺钉预紧力；向挤出机固定端过渡时，侧壁逐渐收束并保留必要厚度，使整体在轻量化与刚性之间取得平衡。耳板上的孔位用于穿装固定螺钉，孔周区域保留实体材料，可降低频繁拆装造成的局部变形。框形开口则为框架避让、走线空间以及装配工具操作提供便利，避免支架与型材棱边、同步带、线缆或邻近运动部件发生干涉。

　　在设计思路上，该件更接近功能明确的打印机专用连接件。建模时需要重点控制安装孔中心距、孔轴方向、贴合面平面度以及耳板相对基面的高度位置。24mm螺距属于装配核心尺寸，若孔距偏差过大，挤出机安装时会产生强制拉扯，长期使用后螺钉孔附近容易出现应力集中。支架与基面接触的一侧应保持足够贴合面积，不能只依赖单点锁紧；与挤出机连接的耳板则要保证两孔同轴方向一致，使螺钉受力均匀，避免挤出机倾斜导致齿轮啮合或送丝轮压合状态异常。

　　从外形边界判断，支架整体属于紧凑型安装件，适合布置在打印机挤出头附近空间受限的位置。其外轮廓需要避开X轴运动行程、喷头加热块、散热风扇以及线材通道；内侧框口尺寸则要兼顾框架穿装与装配余量。实际应用中，这类支架既可用于新设备机架搭建，也可用于旧机维护更换。当原支架因塑料老化、螺钉孔滑牙、碰撞开裂或振动松脱而失效时，按孔位和外形边界替换即可恢复挤出机固定能力。

　　结构校核时，应关注螺钉预紧后的局部承压、送丝方向反复载荷以及热端附近温度传导对材料的影响。虽然支架本身不直接承担高温熔融功能，但挤出机工作环境存在一定温升，材料和壁厚需满足长期锁紧需求。耳板与主体过渡处不宜形成尖锐突变，圆角过渡可减少应力集中；安装孔周围也应保留足够边距，防止拧紧时边缘开裂。对于需要二次加工或增材制造的使用场景，孔位、贴合面和承力侧壁应优先保证尺寸稳定，非关键区域可适当减重，但不能削弱主承力截面。

　　在整机装配关系中，支架虽然体积不大，却处于耗材输送与运动执行的衔接位置。它把挤出机准确固定在喷头上方或侧方，使耗材能够以稳定角度进入送丝通道，并让挤出轮压力、齿轮传动和热端进料轴线保持合理对应。若支架定位面偏移，可能造成耗材进入阻力增大、挤出步进电机负载升高，甚至在高速打印时出现失步。因此，该结构的价值不只在于“能装上”，而在于在有限空间内提供可靠的安装基准、清晰的受力传递路径和可重复的装配位置。

　　面向三维建模与设备维护人员，这类零件建模时应先建立安装基准面，再确定24mm孔距和挤出机固定孔位置，随后完成框形主体、耳板、避让开口和过渡圆角。尺寸链需围绕框架贴合面、挤出机安装面和送丝方向展开，避免只按外观拉伸成型。完成装配验证时，应检查螺钉是否能垂直锁紧、支架是否与运动件干涉、挤出机装入后是否存在翘动，以及耗材通道是否保持顺畅。通过这些结构细节，支架能够在桌面3D打印机长期运行中为Mk8挤出机构提供稳定支撑。
