小型冲击式水轮机转轮结构设计

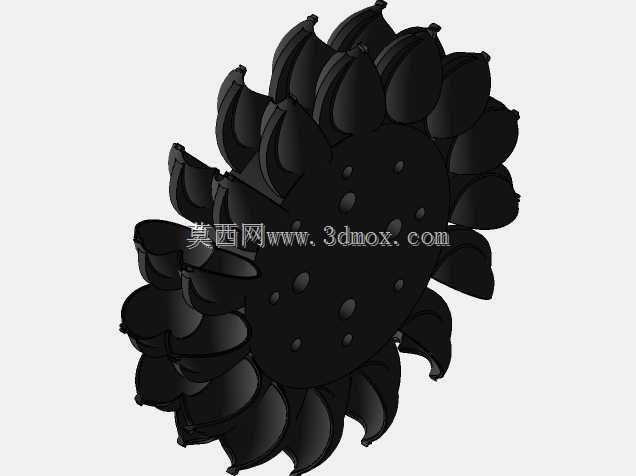

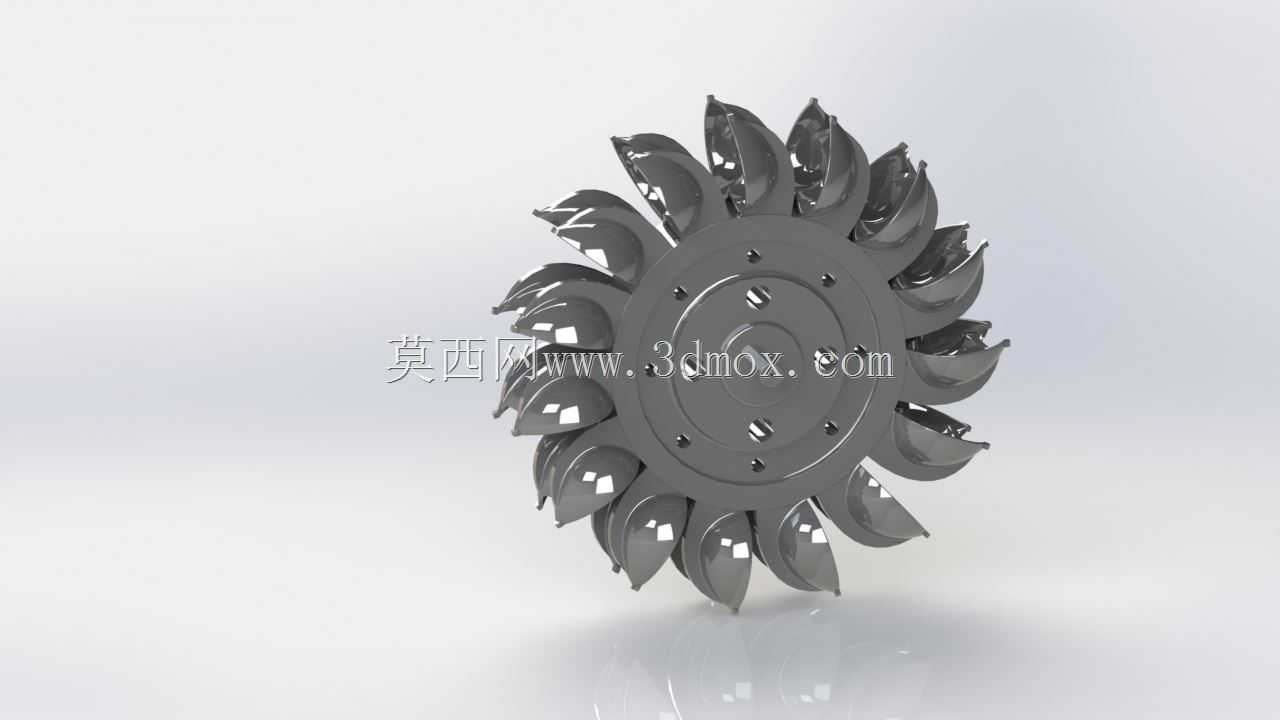

这款小型冲击式水轮机转轮，主要应用在小型分布式水力发电场景，适配山区零散溪流、小型引水渠的低流量高水头水力资源开发，也可用于小型水利试验台、微型水力动力输出装置的核心做功部件，能够将高压水流的动能直接转化为转轮的旋转机械能，为后续的发电装置或者动力负载提供稳定的扭矩输出。从实际用途来看，这类冲击式转轮不需要像混流式水轮机那样依赖大流量的水流条件，在水头落差足够但水流量偏小的山区微型电站中，能够保持较高的能量转换效率，避免了传统水轮设备在小流量工况下效率骤降的问题，非常适合偏远无电网区域的独立供电系统使用，也可作为小型水力科普装置的核心演示部件。在功能特性上，该转轮采用对称布置的水斗结构，每个水斗的曲面都经过流线型优化，能够让高压射流冲击水斗时，水流方向平滑转向，最大程度将水流的动能传递给转轮，减少水流紊动带来的能量损失；转轮整体采用中心对称布局，运行时动平衡表现优异，高速旋转下不会产生额外的径向振动，能够降低配套轴承的负载，延长整套设备的维护周期。设计思路上，这款转轮优先考虑了小工况下的适配性，水斗的刃口做了薄化处理，能够减少水流进入水斗时的撞击损失，相邻水斗的间距经过反复校核，既保证了射流能够充分作用在单个水斗的做功面上，又避免了水斗过密导致的水流干涉、排水不畅问题；中心轮毂区域设计了均匀分布的安装孔位，能够直接与传动轴通过螺栓紧固连接，不需要额外设计定制连接法兰，降低了配套安装的复杂度。从安装边界来看，该转轮属于紧凑型设计，整体径向尺寸适配小型引水式电站的机壳安装空间，轴向厚度较薄，能够缩小整套水轮机组的轴向占地尺寸，安装时只需要保证转轮中心与射流喷嘴的中心线对齐，预留足够的水流排出空间即可，不需要复杂的预埋基座调整，适配多种规格的微型水轮发电机组安装需求，轮毂的中心孔位尺寸适配常规直径的传动轴，能够和标准规格的轴承、密封件直接配合，减少非标定制件的使用成本。
