Nema14规格42型单极步进电机结构模型

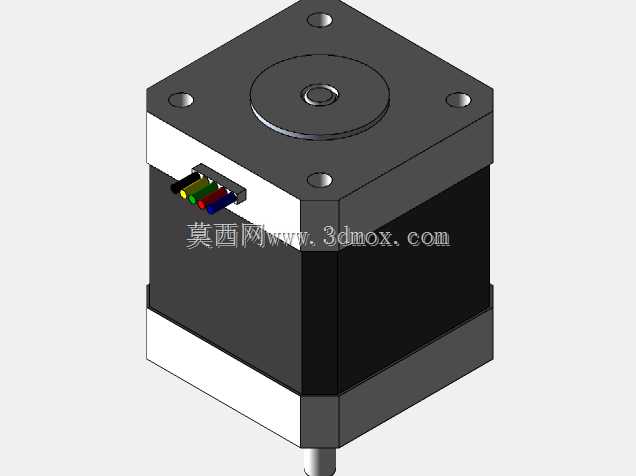

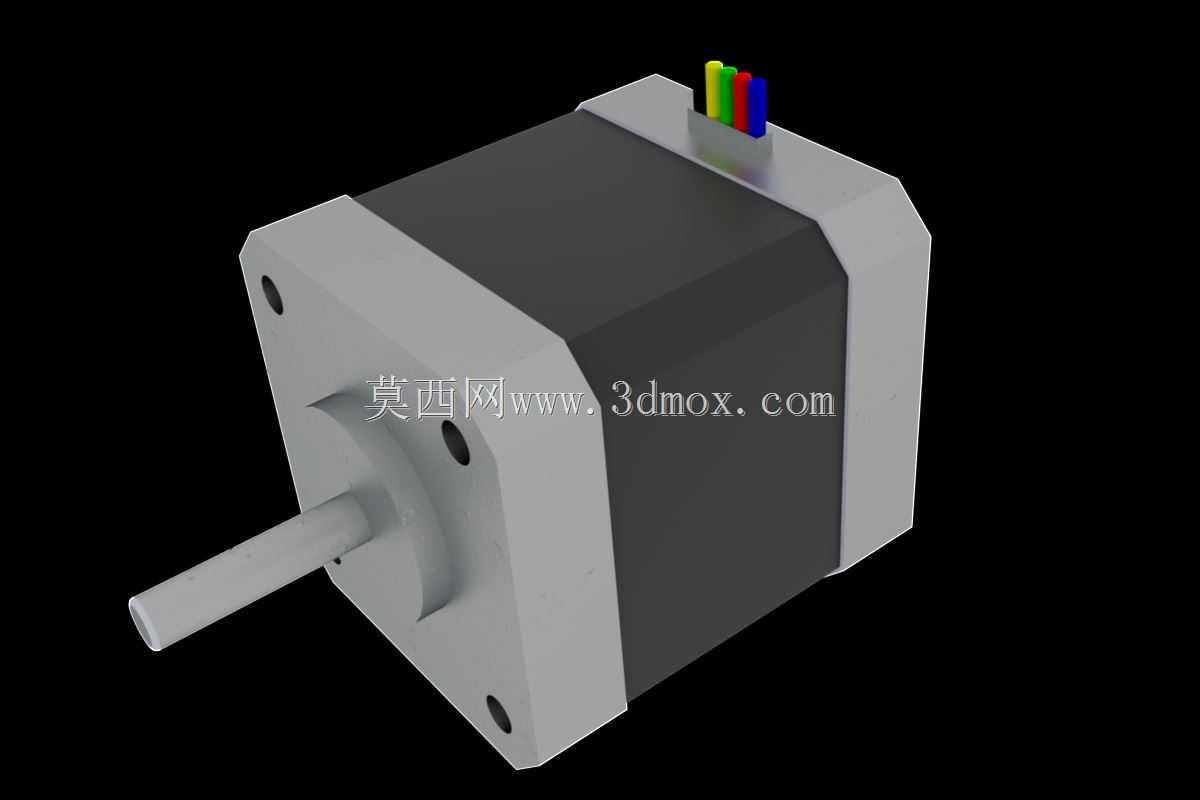

做小型自动化设备结构选型时，42规格的单极步进电机一直是轻载传动场景里的高适配选项，这款Nema14尺寸的单极步进电机模型，完全还原了实物的安装边界与结构细节，能直接用于设备装配干涉校验、布局模拟环节。从实际应用场景来看，这类单极步进电机常被用在桌面级3D打印机的送料与轴向进给机构、小型点胶机的位移滑台驱动、桌面雕刻机的轻载传动、医疗检测设备的样本推送机构、智能门禁的闸机摆杆驱动等场景，相比双极步进电机，单极绕组的驱动电路设计更简单，不需要复杂的电流换向逻辑，对控制板的硬件要求更低，适合对成本敏感、负载扭矩需求不高的传动工位。模型还原了42mm×42mm×48mm的实际外形尺寸，安装法兰的孔位完全遵循Nema14标准的安装规范，输出轴的直径、伸出长度、轴端扁位结构都和实物一致，做结构设计时可以直接调用模型匹配安装座、联轴器的尺寸，不用反复核对二维图纸的安装参数。从设计思路来看，这款电机的外壳采用方形切角结构，既兼顾了安装时的定位便利性，四个安装孔分布在法兰端的四个角位，能通过螺丝直接固定在设备的安装立板或者滑台端面上，后端的出线端预留了四根不同颜色的绕组引线，对应单极电机的四个绕组抽头，建模时还原了引线的排布位置，能模拟实际布线时的走线空间，避免装配时出现引线和周边结构件干涉的问题。电机本体的定子外壳采用散热筋优化的结构逻辑，实际运行时能通过金属外壳快速散出绕组产生的热量，模型里还原了外壳的表面质感与端盖的装配止口结构，做设备外观渲染时也能直接使用，不需要额外调整外观细节。输出轴采用D型轴结构，和配套的联轴器、同步轮装配时能有效防止传动打滑，端盖上的轴承位结构也做了还原，能直观看到电机内部的传动支撑布局，做传动链受力分析时可以参考轴承的支撑位置计算轴系负载。这类单极步进电机的步距角通常为1.8度，配合对应的驱动板能实现精准的开环位置控制，不需要额外加装反馈编码器就能满足大部分轻载定位场景的精度要求，在做小型设备的方案设计阶段，调用这个模型能快速完成动力部分的布局搭建，提前预判电机和周边传感器、走线槽、传动件的空间位置关系，减少后期打样时出现的结构干涉问题。
