四叶曲面螺旋桨结构设计方案

这款四叶螺旋桨主要面向小型水域作业载具、桌面级流体实验装置以及微型风冷散热设备的配套需求，在民用小型船舶推进、教学实验台搭建、小型通风散热系统改造等场景中都能适配使用。作为动力传递的核心部件，它的核心作用是将转轴输出的旋转扭矩转化为轴向的流体推力，在水域场景中推动载具行进，在风冷场景中驱动空气定向流动形成散热气流。

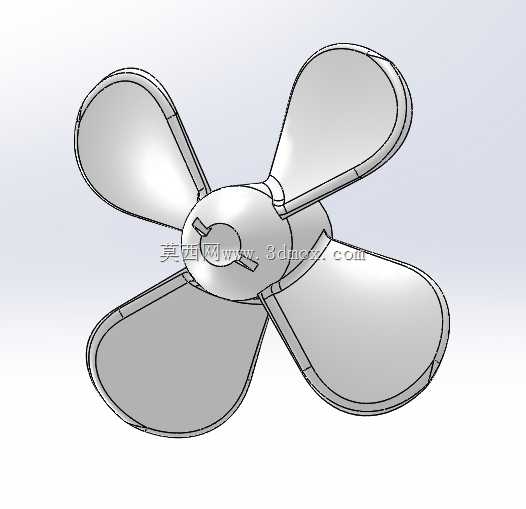

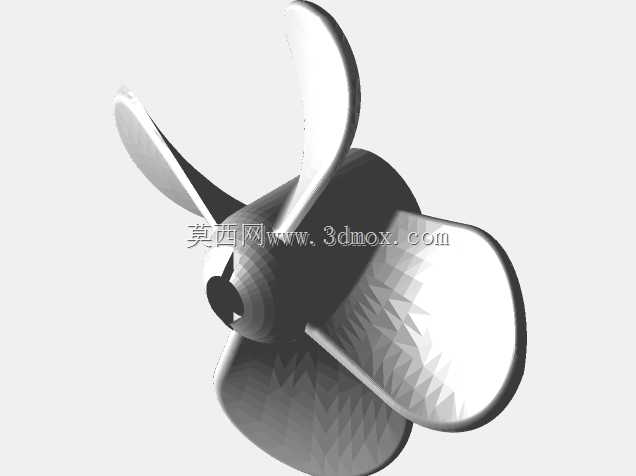

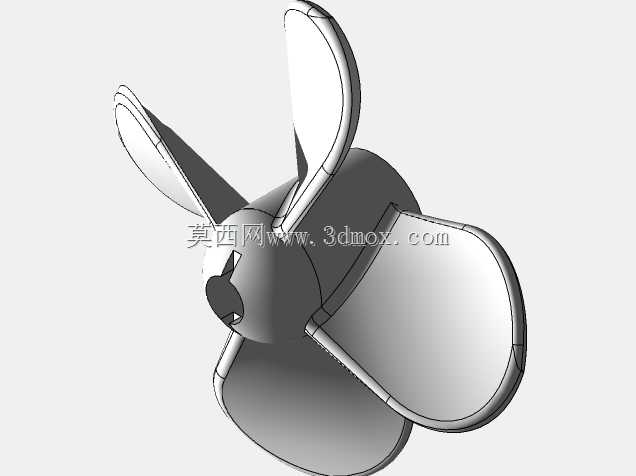

从功能特性来看，这款螺旋桨采用四叶等距分布的结构设计，相比三叶桨在同等转速下能够输出更均匀的推力，运行过程中产生的振动幅度更小，动平衡表现更优异，能够有效降低配套动力轴的径向负载，延长动力端的使用寿命。每一片桨叶都采用连续光滑的变曲率曲面造型，从叶根到叶梢的弦长、扭转角都经过梯度优化，能够在旋转过程中减少流体紊流的产生，提升能量转化效率，降低运行过程中的流体噪音。桨叶边缘做了圆滑过渡处理，没有尖锐棱角，既能够避免运行过程中剐蹭周边构件，也能减少流体在桨叶边缘的分离损耗。中心的安装毂采用带定位卡槽的轴孔设计，能够和配套动力轴实现快速对位安装，卡槽结构可以传递更大的扭矩，避免高转速下桨叶与转轴出现相对打滑的问题，安装毂的端面做了平整化处理，能够和锁紧垫片、紧固螺母紧密贴合，保证安装后的同轴度。

在设计思路上，这款螺旋桨优先兼顾了易加工性与通用性，整体结构没有复杂的倒扣特征，既可以通过注塑工艺实现批量生产，也能够通过FDM3D打印完成小批量定制加工，不需要额外设计复杂的支撑结构。设计过程中重点控制了桨叶的厚度梯度，叶根位置厚度更大，能够承受旋转过程中产生的离心力与流体反作用力，避免长期运行出现叶根断裂的问题，叶梢位置厚度逐步收薄，能够减少旋转过程中的空气阻力与水阻，提升推进效率。

从安装边界来看，这款螺旋桨的中心轴孔适配常规直径的小型动力输出轴，安装毂的外径控制在合理范围，不会占用过多的径向安装空间，四片桨叶展开后的最大回转直径适配小型载具与散热设备的安装仓尺寸，安装后桨叶与周边护罩、仓壁预留足够的安全间隙，不会出现运转剐蹭的问题，整体重量控制在较轻的区间，不会给动力端造成过大的启动负载，适配小功率的驱动电机即可正常运转。
