连杆式同步夹持机械臂执行末端结构

该夹持结构属于工业自动化产线中执行抓取动作的末端功能部件，主要应用在物料分拣、工件上下料、工序转序搬运等场景，可适配规则柱状、板状类工件的夹持作业，在轻工制造、电子装配、小型五金件加工等产线中可配合多轴运动机构完成稳定的工件取放动作，替代人工完成重复性高、定位要求准的夹持操作，降低人工操作的劳动强度，提升产线作业的一致性与运转效率。

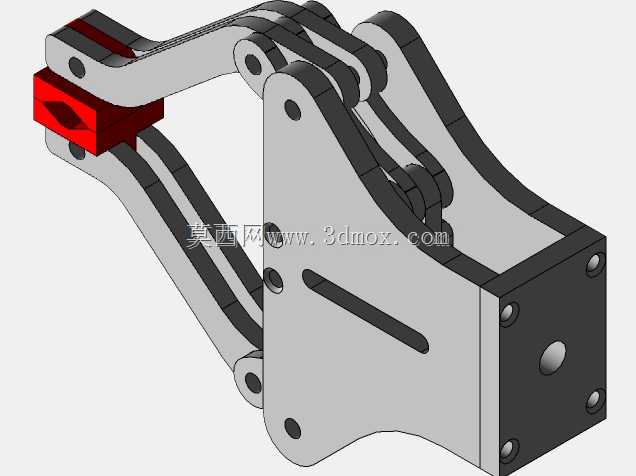

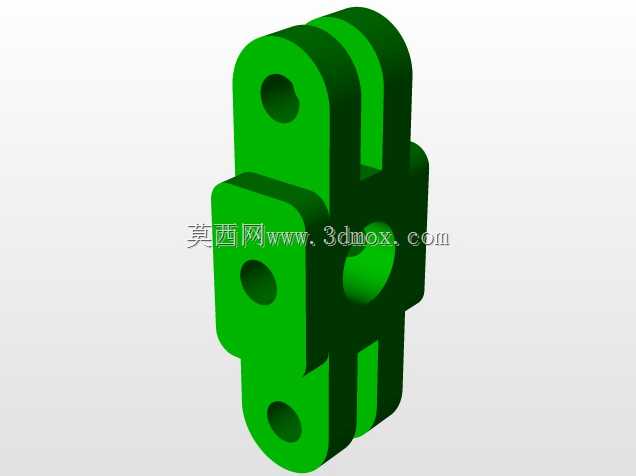

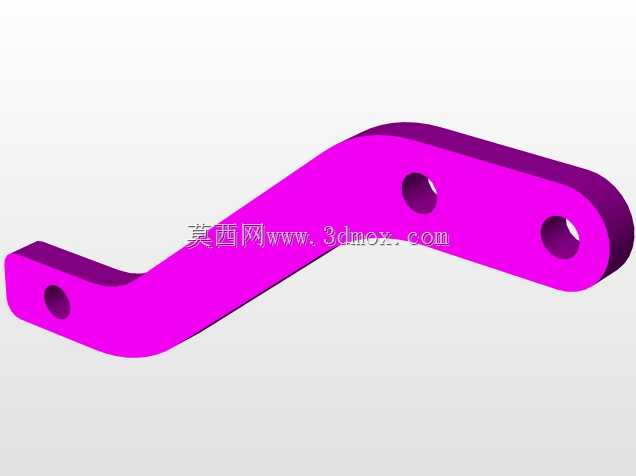

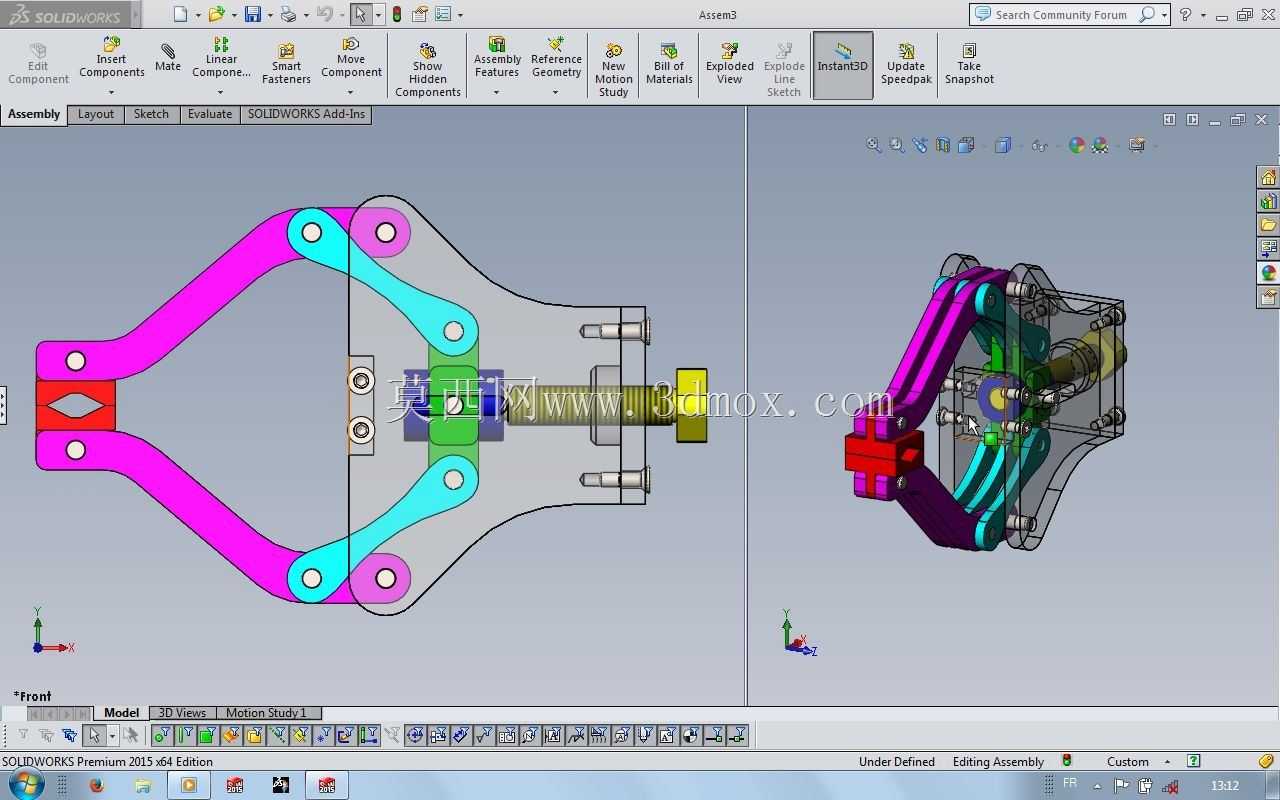

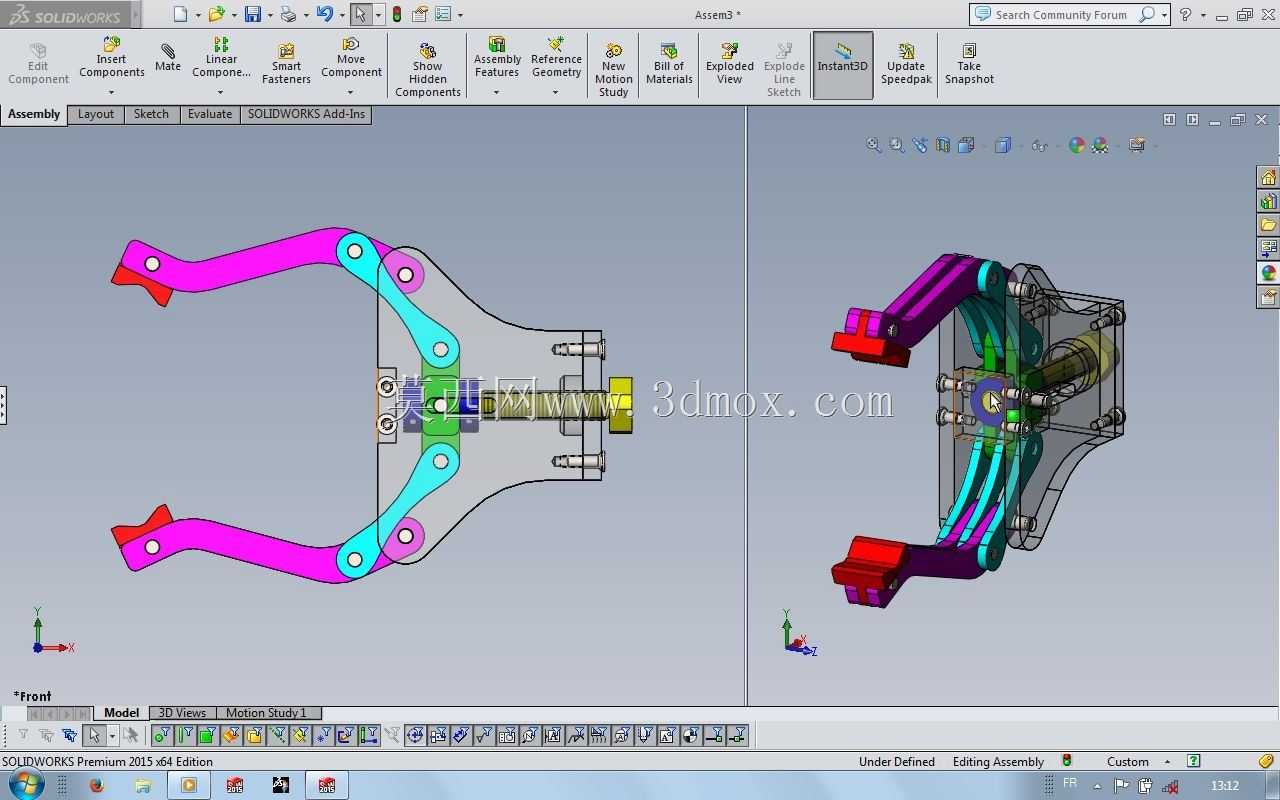

该结构采用对称式双连杆联动设计思路，核心通过多组铰接连杆的运动传递实现两侧夹爪的同步开合动作，驱动端布置在结构中部的安装基座位置，动力输入后可带动两组对称布置的传动连杆同步动作，进而驱动两端的夹爪臂绕铰接点做对称摆转，保证夹持过程中两侧夹爪的运动行程完全对称，避免工件在夹持过程中出现偏斜、错位的问题，保障夹持定位的精度。夹爪的末端接触面可根据实际夹持工件的外形、材质更换适配的接触头，针对易刮花的工件可加装软质接触垫，针对大重量工件可增加防滑齿结构提升夹持摩擦力，适配不同工况的使用需求。

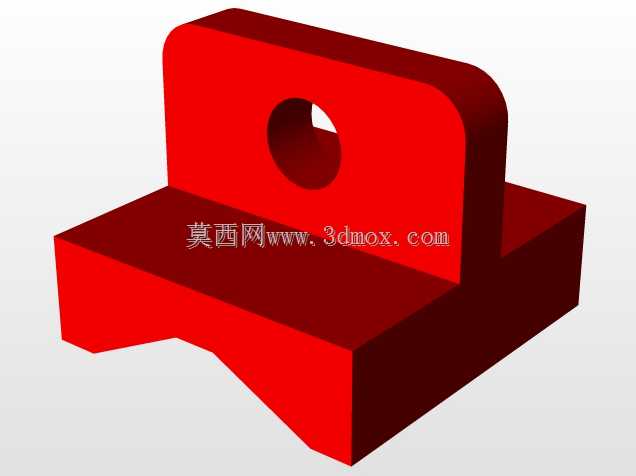

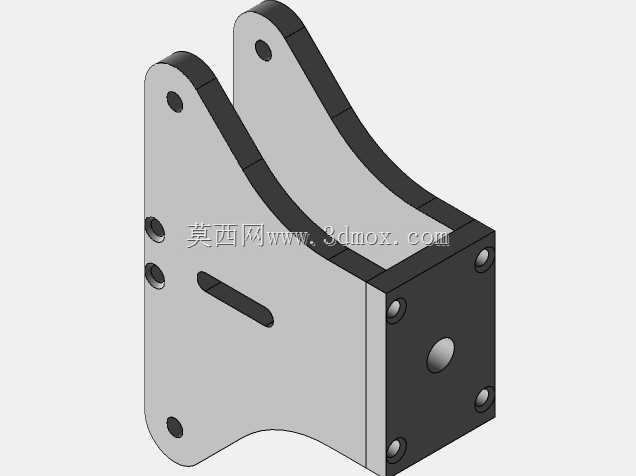

结构的安装基座采用一体化的块状设计，预留有标准化的安装孔位，可直接与各类机械臂末端法兰、直线滑台移动板、气动滑台输出端完成对接安装，安装边界规整，不需要额外设计复杂的转接件即可完成装配。整体结构的运动部件均采用铰接销轴连接，铰接位置预留有合理的运动间隙，避免运动过程中出现卡滞、干涉的问题，同时铰接处可加装润滑衬套降低长期往复运动的磨损量，提升结构的整体使用寿命。

在尺寸设计上，该夹持臂的开合行程覆盖常规小型工件的夹持尺寸范围，夹爪臂的长度经过力学优化，在保证足够夹持力臂的前提下控制整体结构的外廓尺寸，不会因为结构过大占用过多的安装空间，适配多数紧凑布局的自动化工位安装需求。结构整体的受力传递路径经过优化，动力输入的力通过连杆逐级传递到夹爪末端，传动过程中力的损耗小，可在较小的驱动输入下获得足够的夹持力，既可以适配气动驱动方案，也可配合电动推杆、小型液压缸等不同的动力源完成驱动，适配不同成本、不同夹持力需求的应用场景。
