8mm轴径立式直线导轨支撑固定座

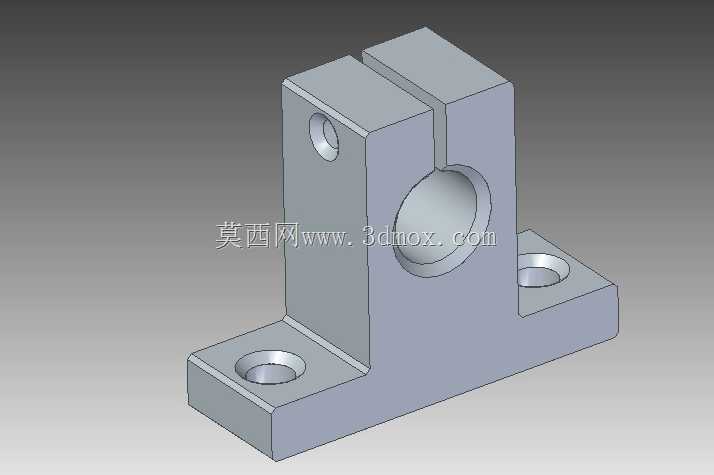

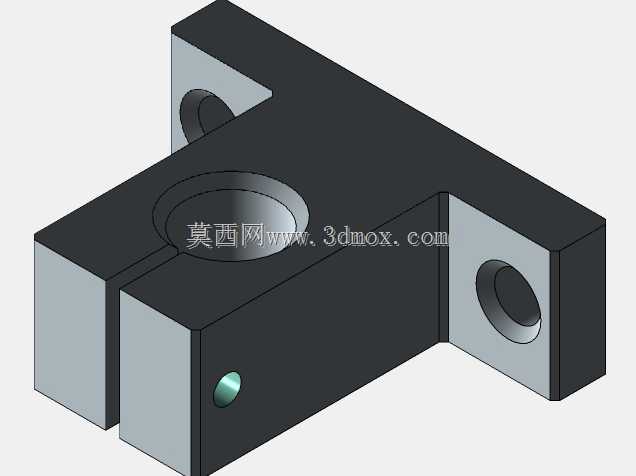

这款立式直线轨道轴支架，是线性传动系统中用于固定光轴、保障直线运动精度的核心支撑部件，广泛应用于桌面级3D打印机、小型数控雕刻机、自动化点胶设备、轻型物料滑台、实验室精密位移平台等对直线运动导向精度有要求的轻型自动化设备中，承担着固定光轴位置、抵消运动过程中产生的径向载荷、避免光轴受力形变偏移的关键作用，是小型线性传动模组搭建中不可或缺的基础连接件。从功能特性来看，该支架适配直径8mm的标准直线光轴，采用立式安装结构，上部开设贯通的轴孔，轴孔上方设计有开槽夹紧结构，当锁紧侧部的紧固螺栓时，开槽处产生弹性形变即可抱紧穿入的光轴，既可以实现光轴的轴向位置微调，也能保证锁紧后光轴无窜动、无偏转，保障光轴的同轴度与直线度；底座部分为双侧带安装孔的法兰式结构，两个安装沉孔对称分布在立板两侧，可通过螺栓将支架牢牢固定在设备安装基板上，沉孔设计能够让螺栓头部完全埋入底座平面，不会出现凸起干涉滑台运动的问题，整体受力结构经过优化，立板与底座采用一体化过渡结构，避免应力集中，能够承受光轴上运动滑块传递的径向负载，保障长期运行的结构稳定性。在设计思路上，这款支架优先考虑了小型自动化设备的安装空间限制，整体结构紧凑无冗余，立板高度经过匹配计算，既能够保证光轴安装后与设备其他部件留有足够的滑台运动空间，又不会过度占用Z向安装高度；侧部的锁紧螺纹孔位置经过合理排布，锁紧操作时扳手不会与底座或安装面产生干涉，方便组装调试时的操作；所有边角都做了倒角处理，既去除了加工毛刺避免组装时划伤操作人员，也能减少应力集中提升零件结构强度。从安装边界与尺寸适配来看，底座的两个安装孔中心距适配小型线性模组的标准安装孔位，安装时不需要额外打孔改孔，可直接固定在标准铝型材基板或亚克力安装板上；上部轴孔的中心高度经过精准设定，能够保证同规格支架同轴安装后，光轴的水平度误差控制在极小范围内，避免光轴弯曲导致滑块运动卡顿、磨损加剧的问题；轴孔的夹紧开槽宽度经过合理设计，既能够保证锁紧时足够的抱紧力，也不会因为夹紧力过大导致轴孔变形影响光轴的直线度，适配常规8mm镀铬光轴的公差范围，不需要额外修配即可完成组装。在实际设备应用中，这类支架通常成对使用，分别固定在光轴的两端，为光轴提供稳定的两点支撑，搭配SC8UU直线滑块即可实现顺畅的直线往复运动，能够满足小型设备中低速、轻载的直线传动需求，相比卧式轴座，立式结构的安装占用横向空间更小，更适合安装空间紧凑的桌面级制造设备使用。
