本田K20发动机气门室盖结构设计

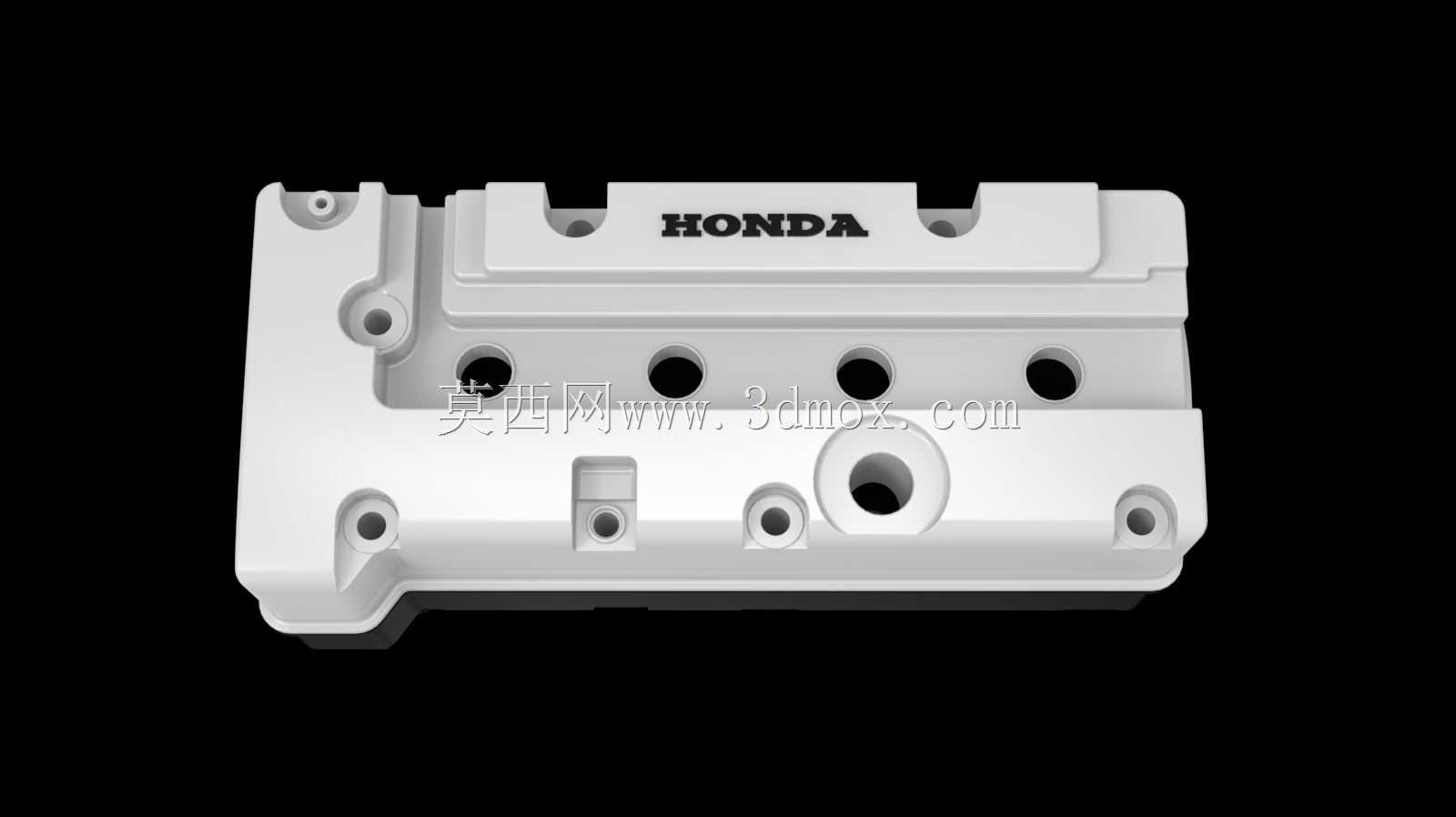

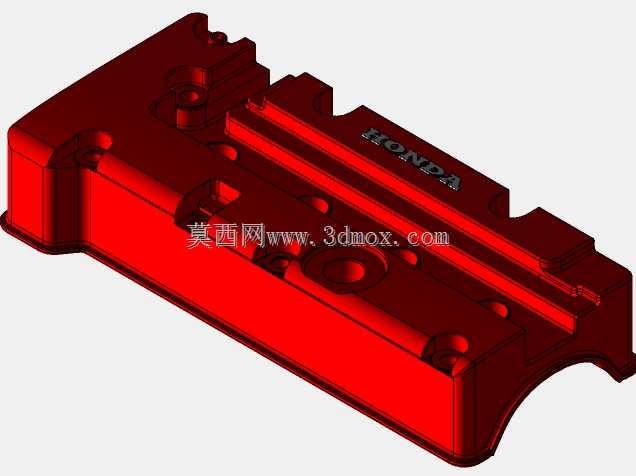

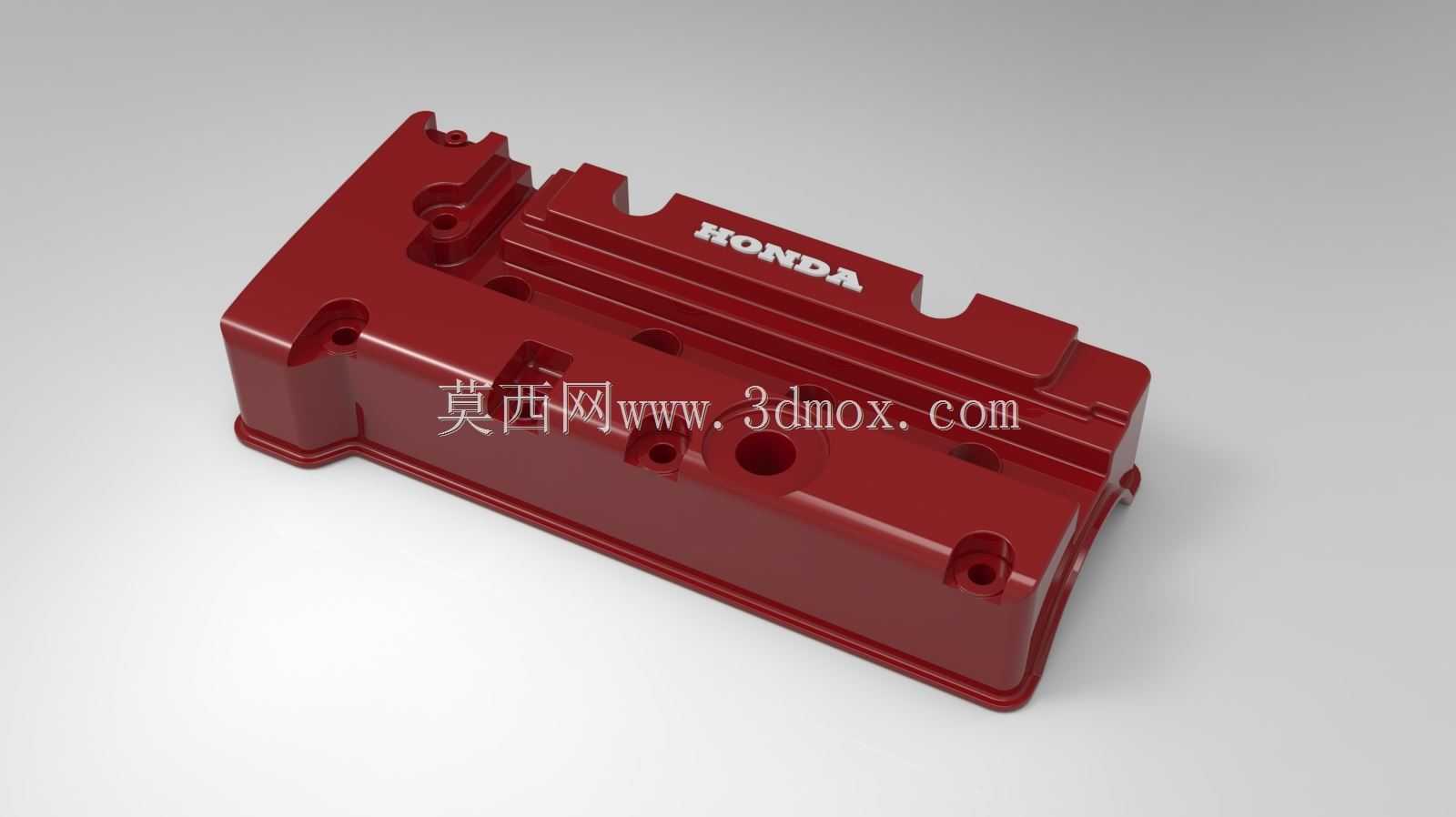

这款气门室盖是适配本田K20系列高性能发动机的核心上部密封构件，主要应用于搭载K20动力单元的思域等车型的发动机舱上部，承担着密封气缸盖上部腔室、隔离机油与外界环境、规整发动机上部管路布局、承载部分发动机附件安装的核心作用。在实际装车场景中，该部件直接覆盖在气缸盖的凸轮轴腔室上方，既要承受发动机工作时机油飞溅的持续冲刷、舱内高低温交替的工况变化，还要保证密封面的长期压紧可靠性，避免出现机油渗漏、油气外泄的问题，同时其上部预留的标识位、安装孔位也需要和周边的点火线圈、油气分离管路、发动机装饰罩等部件精准匹配。从设计思路来看，这款气门室盖采用了一体化压铸成型的结构方案，整体轮廓完全贴合K20发动机缸盖的上部边界，四周均匀分布的螺栓安装孔位按照缸盖的螺纹孔位置做了等距排布，每个安装点位都设计了局部加厚的凸台结构，避免螺栓拧紧时出现应力集中导致的部件开裂；上部的四个圆形开孔精准对应四个气缸的火花塞安装位置，开孔周边做了凸起的密封唇边结构，保证火花塞安装后和气门室盖之间的密封性能，防止机油渗入火花塞腔造成点火故障。部件侧面预留的圆形通孔是曲轴箱通风管路的对接接口，接口位置经过角度优化，能够适配原厂通风管路的走向，避免管路出现弯折憋气的问题，保证曲轴箱内的压力处于正常区间。部件上部的平整标识区域预留了品牌标识的安装位，既满足品牌标识的布置需求，也不会干涉上部发动机装饰罩的安装。从安装边界来看，这款气门室盖的整体外轮廓完全贴合K20缸盖的上部尺寸，四周的安装边宽度均匀，和缸盖结合的密封面平面度经过严格控制，配合密封垫安装后能够实现完整的周向密封；部件的整体高度经过精准核算，安装后不会和舱内的防火墙、进气歧管等周边部件产生运动干涉，同时预留的安装孔位公差控制在合理范围内，能够实现和原厂缸盖的直接适配替换，不需要额外做打孔、修磨等二次加工。部件表面的加强筋布局沿着受力方向分布，既提升了整体结构的刚性，降低发动机工作时的部件共振，也控制了整体的重量，符合发动机轻量化的设计趋势。
