复古家用电视游戏机主机外观结构设计

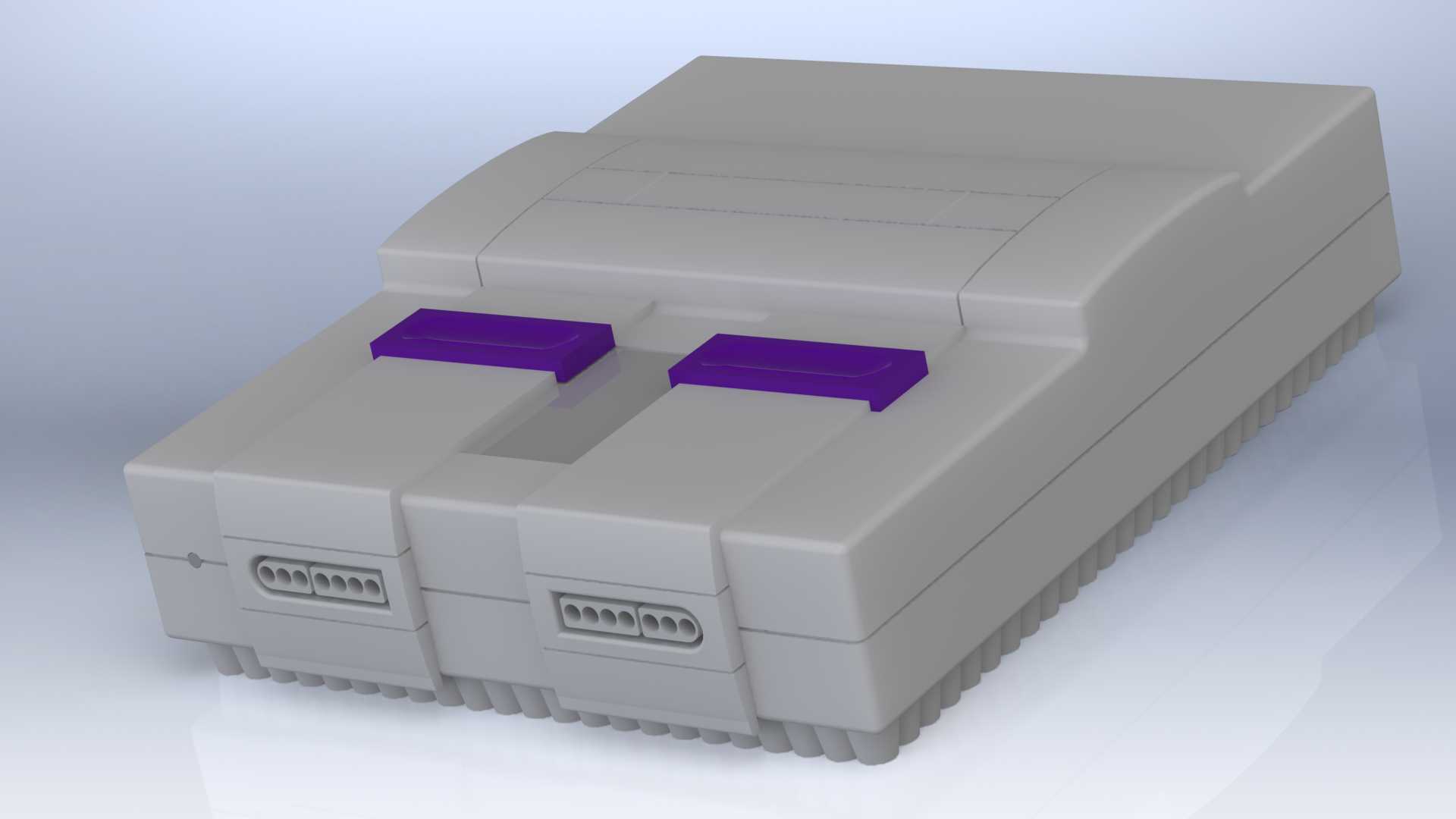

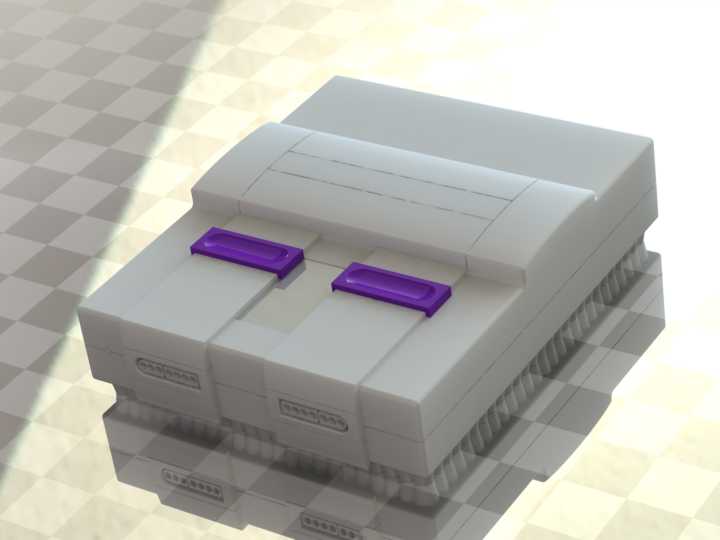

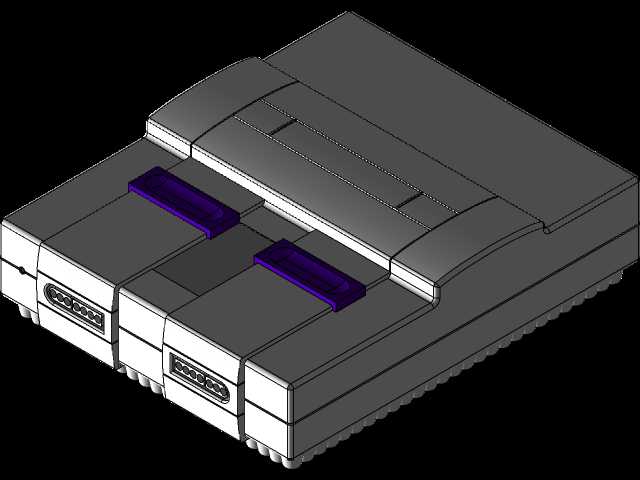

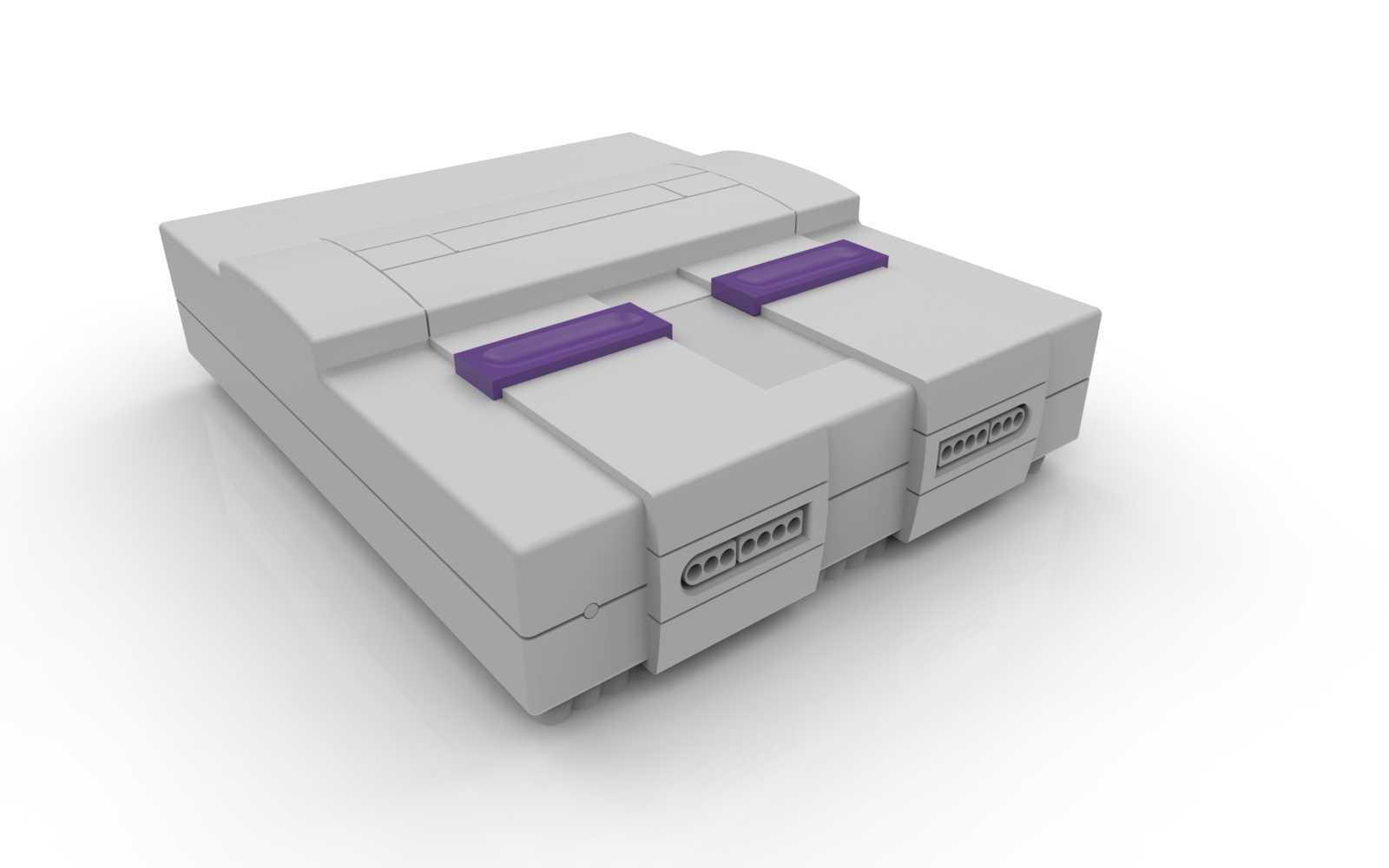

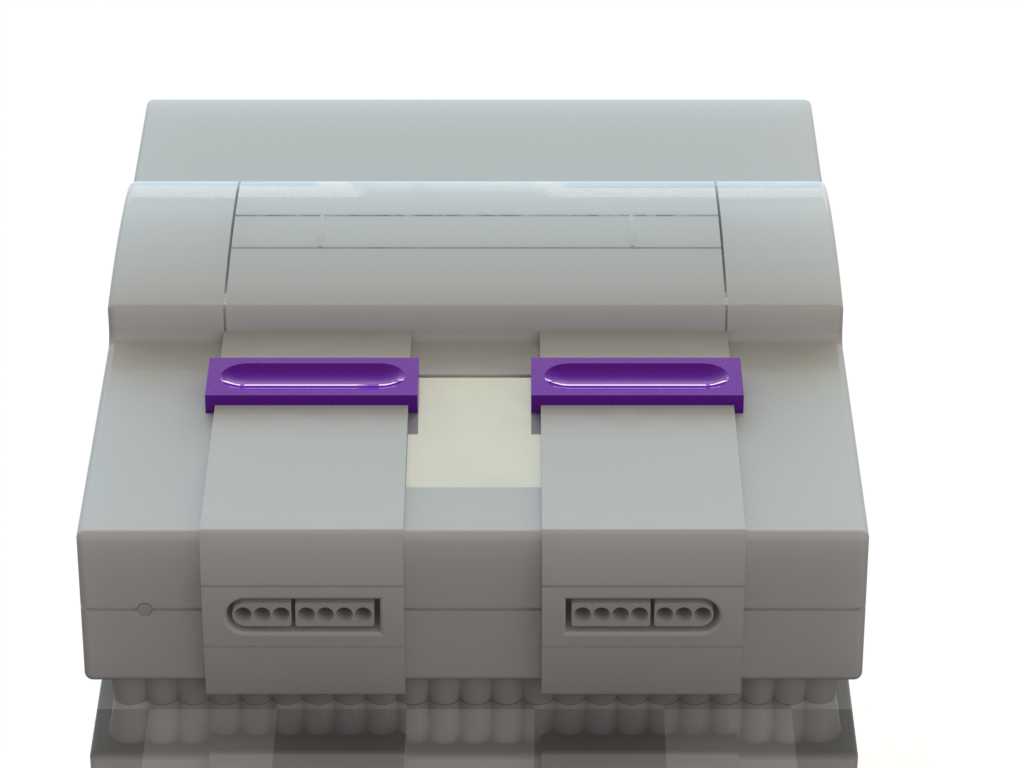

该三维模型还原的是经典家用电视游戏主机的完整外观结构，这类设备主要应用于家庭休闲娱乐场景，是上世纪末家用客厅娱乐的核心载体，可通过配套手柄输入操作指令，将游戏音视频信号输出至电视终端，为用户提供单机互动娱乐体验，同时也是当下复古数码收藏、怀旧主题展陈的重要实物载体，在电玩文化传播、复古数码产品复刻设计领域也具备参考价值。从功能特性来看，该主机的结构设计完全匹配卡带式游戏介质的使用需求，机身顶部预留的两个卡槽位可分别插入不同规格的游戏卡带，无需额外拆卸机身即可完成游戏载体的更换，操作门槛极低；机身正面设置的两个手柄接口采用梯形防呆设计，可避免用户插反接口损坏针脚，接口旁的结构加强筋能提升接口的插拔耐用度，应对高频次的手柄拆装使用需求。在设计思路上，整体采用方正的分层式壳体结构，上下壳体通过卡扣与隐藏螺丝结合的方式固定，既保证了壳体拼接的严合度，也能在需要检修内部主板、射频模块时快速拆解；机身顶部的紫色按键区域做了下沉式设计，按键边缘做了0.8mm的圆角过渡，既避免按键突出机身易被误触，也能提升按压时的触感舒适度；机身侧面与底部预留了密集的散热格栅，可在主机长时间运行时引导内部热量自然散出，无需额外加装散热风扇，既控制了整机生产成本，也能降低运行时的噪音干扰。从外形尺寸与安装边界来看，整机采用卧式放置设计，长宽高比例适配当时普通家庭电视柜的置物空间，底部四个边角设置了凸起的橡胶脚垫安装位，脚垫高度为3mm，既可以避免机身底部直接与台面摩擦刮花壳体，也能在机身与台面之间留出空气流通间隙，辅助底部散热；机身背部的音视频输出接口、电源接口均做了内凹式设计，接口端面比机身背部平面内凹5mm，可避免插头突出机身过多，让主机贴墙放置时不会被插头顶起，充分利用电视柜的纵深空间；机身所有边角均做了R3以上的圆角处理，没有尖锐棱角，放置在家庭客厅环境中也能避免磕碰划伤，适配有孩童的家庭使用场景。
