多摄像头球形测绘无人机结构设计

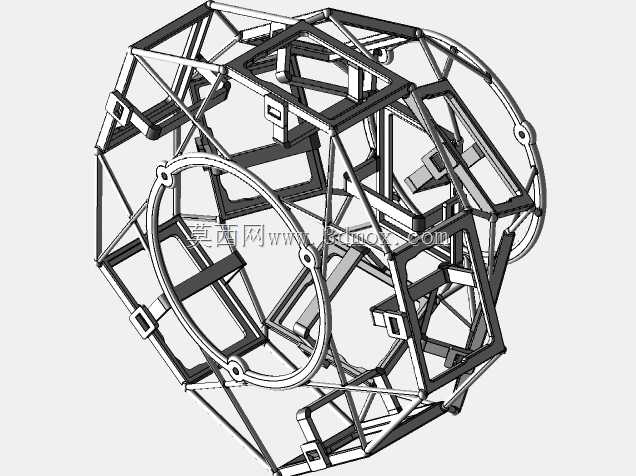

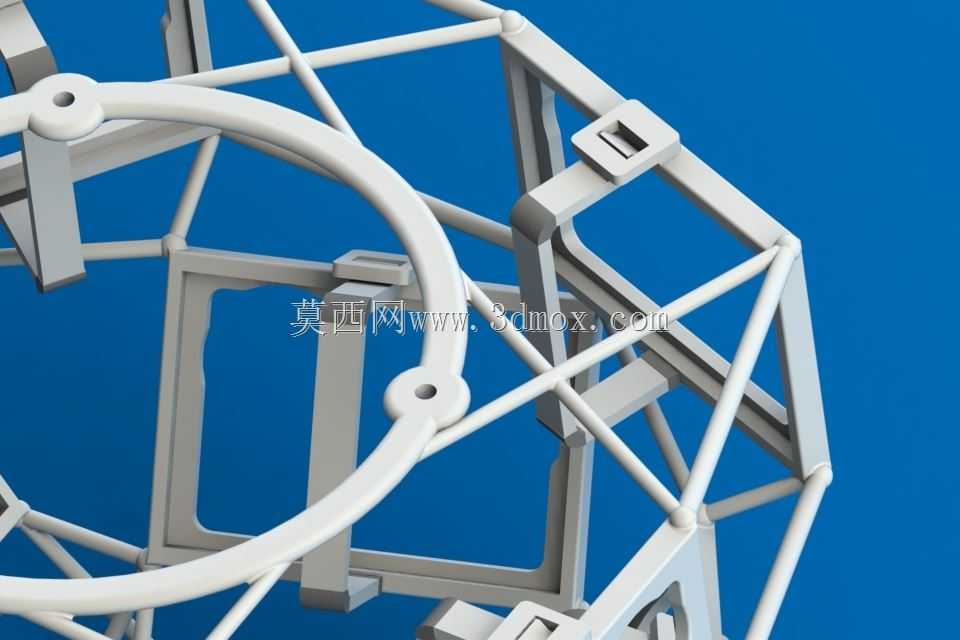

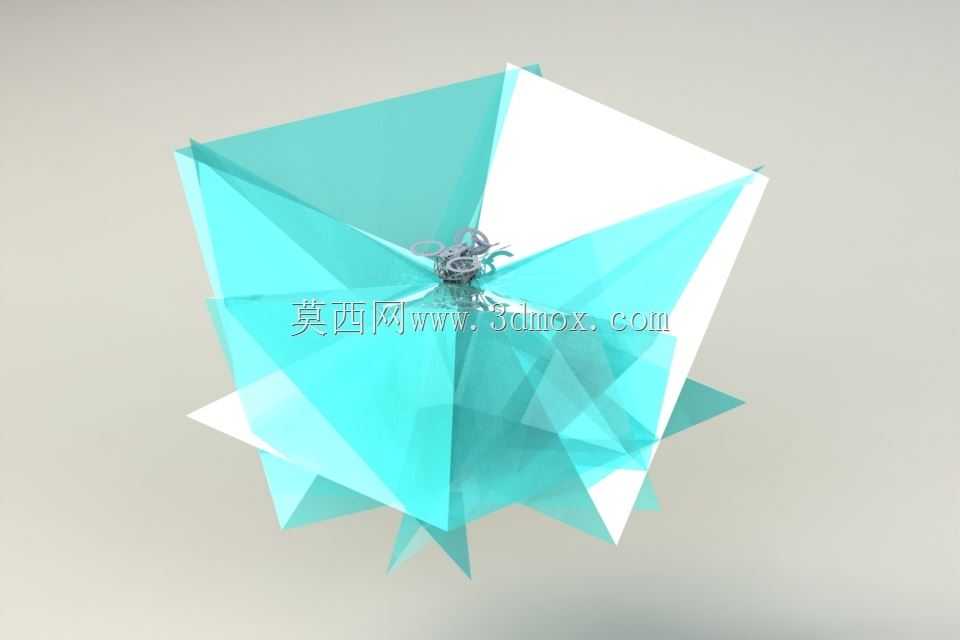

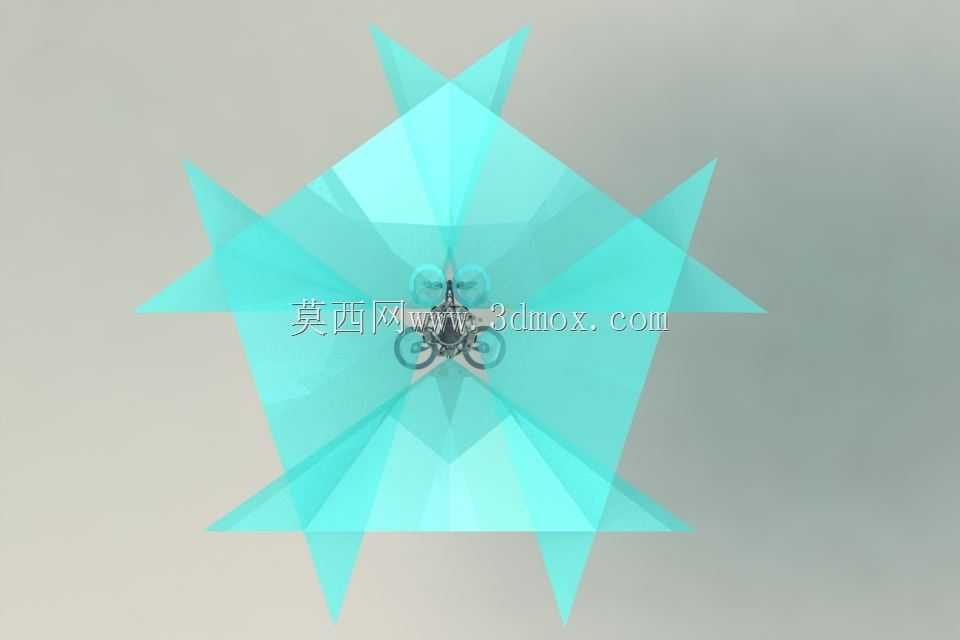

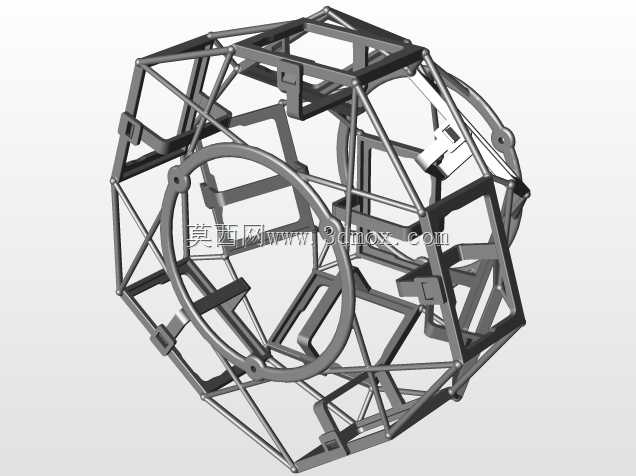

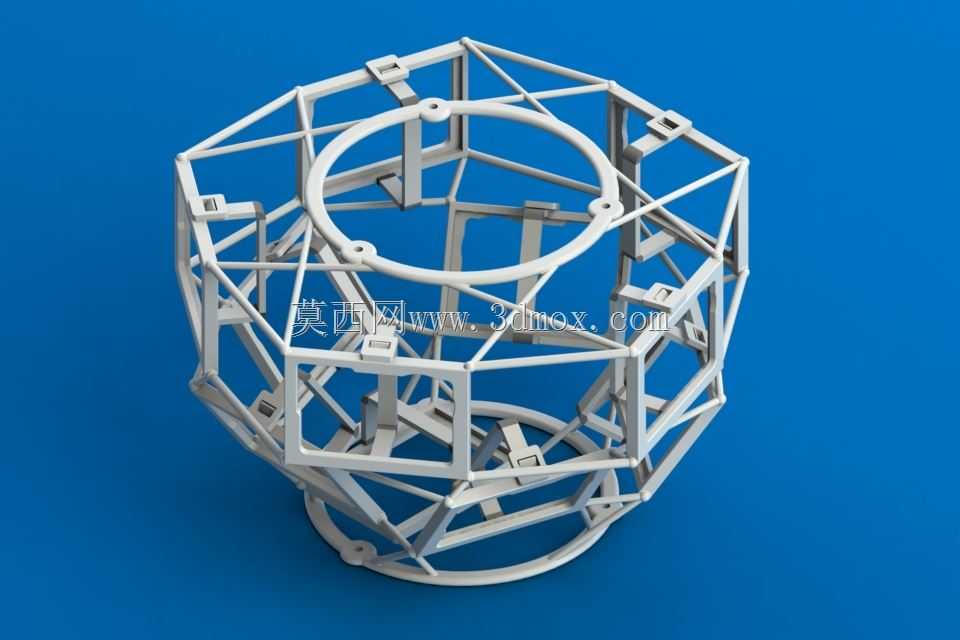

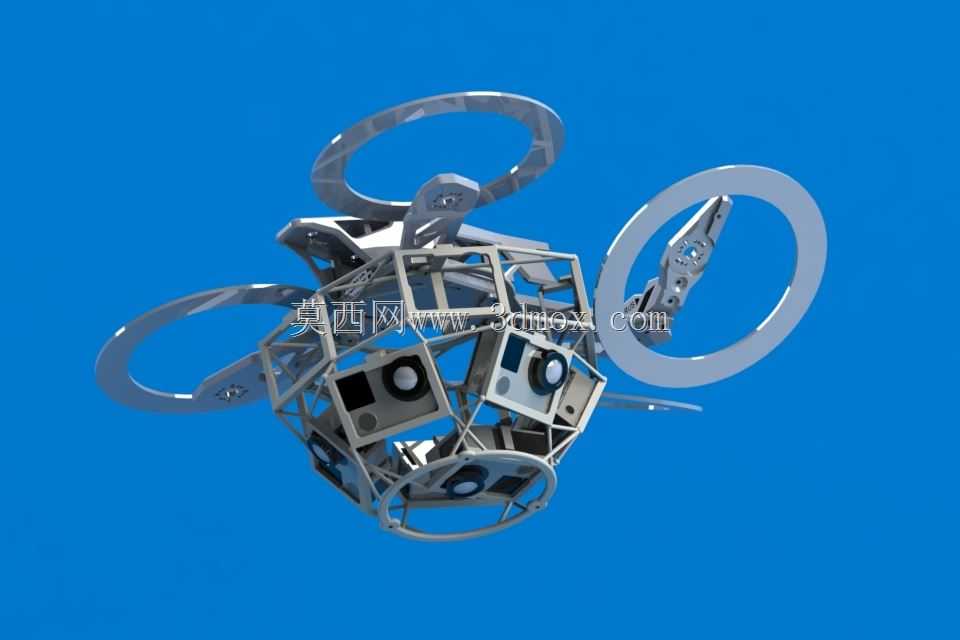

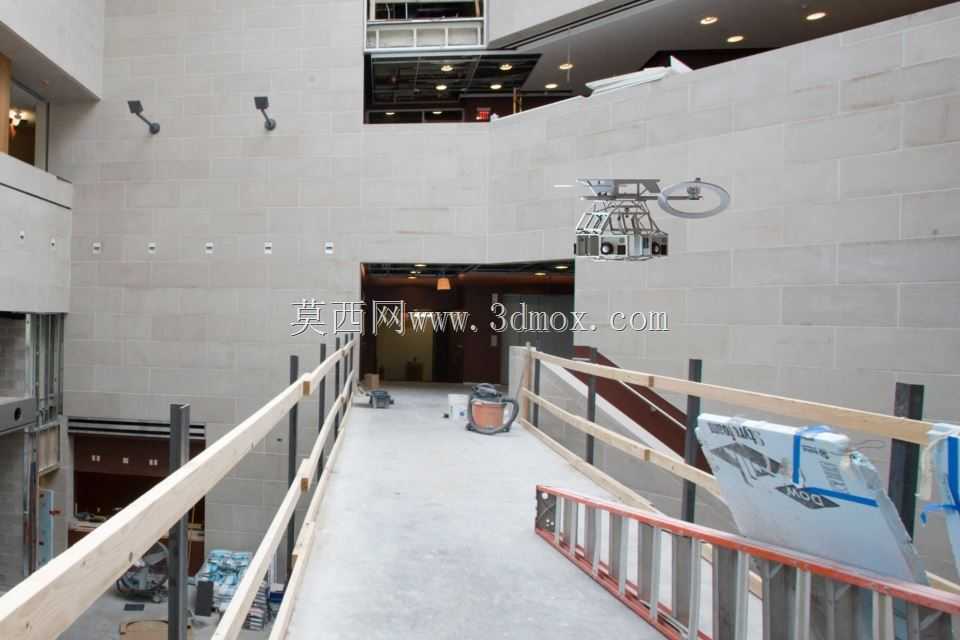

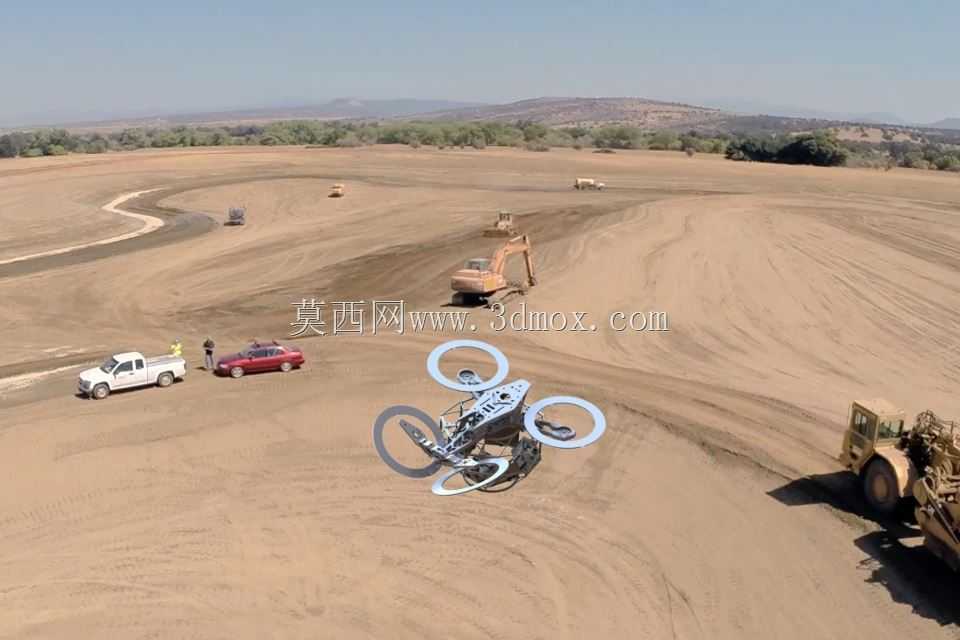

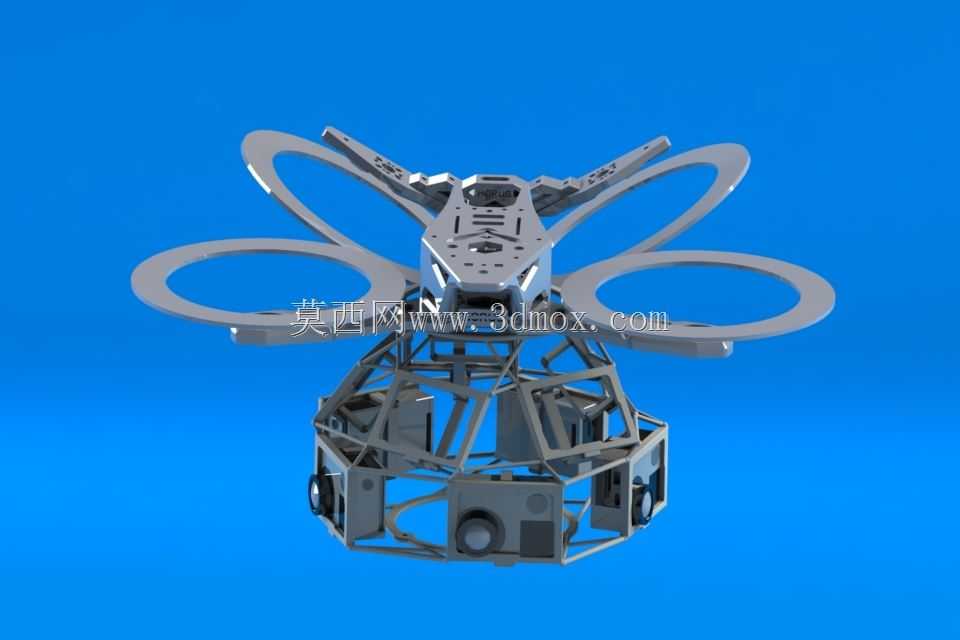

这款多旋翼测绘无人机主要面向建筑施工进度记录、竣工空间核验、狭小区域三维点云采集场景设计，可替代人工完成高危、封闭空间的测量作业，解决传统人工测量效率低、盲区多、数据精度不足的痛点。设备采用球形笼式承载机架作为核心结构，外围均匀布置六组涵道式旋翼动力单元，涵道环既作为旋翼的防护结构，避免飞行过程中碰撞墙面、管线造成设备损坏，也能优化旋翼气流场，提升狭小空间内的飞行稳定性，降低紊流对飞行姿态的干扰。机架内部预留多组摄像头安装位，可同时搭载六台影像采集设备，其中一台镜头垂直向下布置，其余五台沿水平方向均匀排布，所有摄像头的视野范围设置足够的重叠区域，确保飞行过程中下方及周边任意点位都能被至少三台摄像头捕捉，无需额外调整飞行姿态即可完成全向影像采集，后续可通过影像拼接直接生成被测区域的三维点云数据，大幅降低外业飞行的操作难度。在建筑内部作业场景中，操作人员可操控设备逐个飞入待核验的房间，单次飞行即可完成整个空间的全景影像捕捉，既可以在施工过程中定期记录施工进度，留存各阶段的施工影像资料，也能在竣工后快速扫描内部空间结构，排查墙体暗敷管线的位置偏差、墙面施工缺陷等问题，为后续运维阶段的管线检修、空间改造提供精准的三维数据支撑。设计过程中采用拓扑优化思路重构机架结构，在保证整体结构强度满足飞行载荷要求的前提下，尽可能削减非承重区域的材料用量，降低整机自重，提升续航表现。整机零部件采用一体化增材制造工艺生产，可在单次打印流程中完成主体结构与柔性相机连接带的成型，主体承载结构采用刚性较好的硬质打印材料保证结构刚度，相机连接部位采用柔性打印材料吸收飞行过程中的振动，避免影像采集过程中出现画面模糊，同时无需额外装配支撑结构，减少后续装配工序。整机外轮廓为正球形设计，所有旋翼、摄像头均不超出球形机架的外边界，安装边界规整，可轻松穿过直径较小的管道、门窗洞口，适配建筑内部、工业罐体内部等复杂狭小空间的飞行作业需求，涵道旋翼的设计也降低了旋翼剐蹭障碍物后炸机的概率，提升复杂环境下的作业可靠性。
