增材制造用带法兰自锁拉链肩扣结构

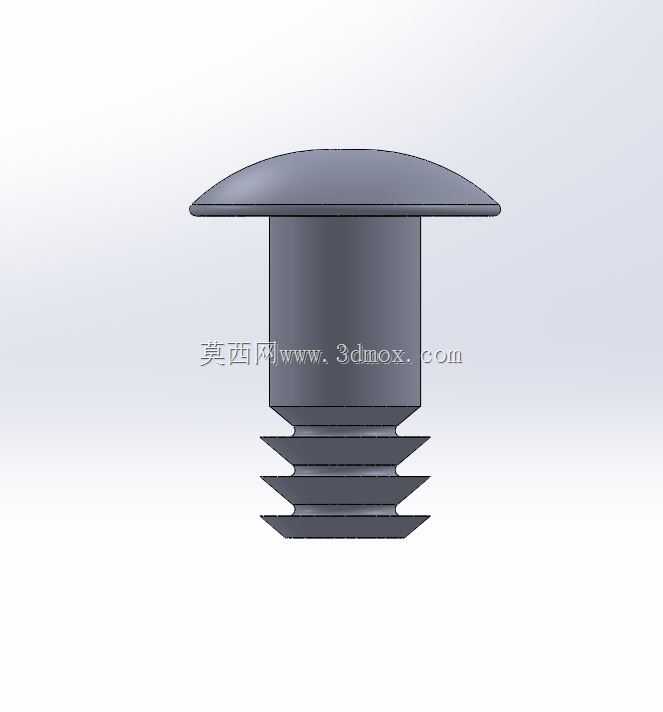

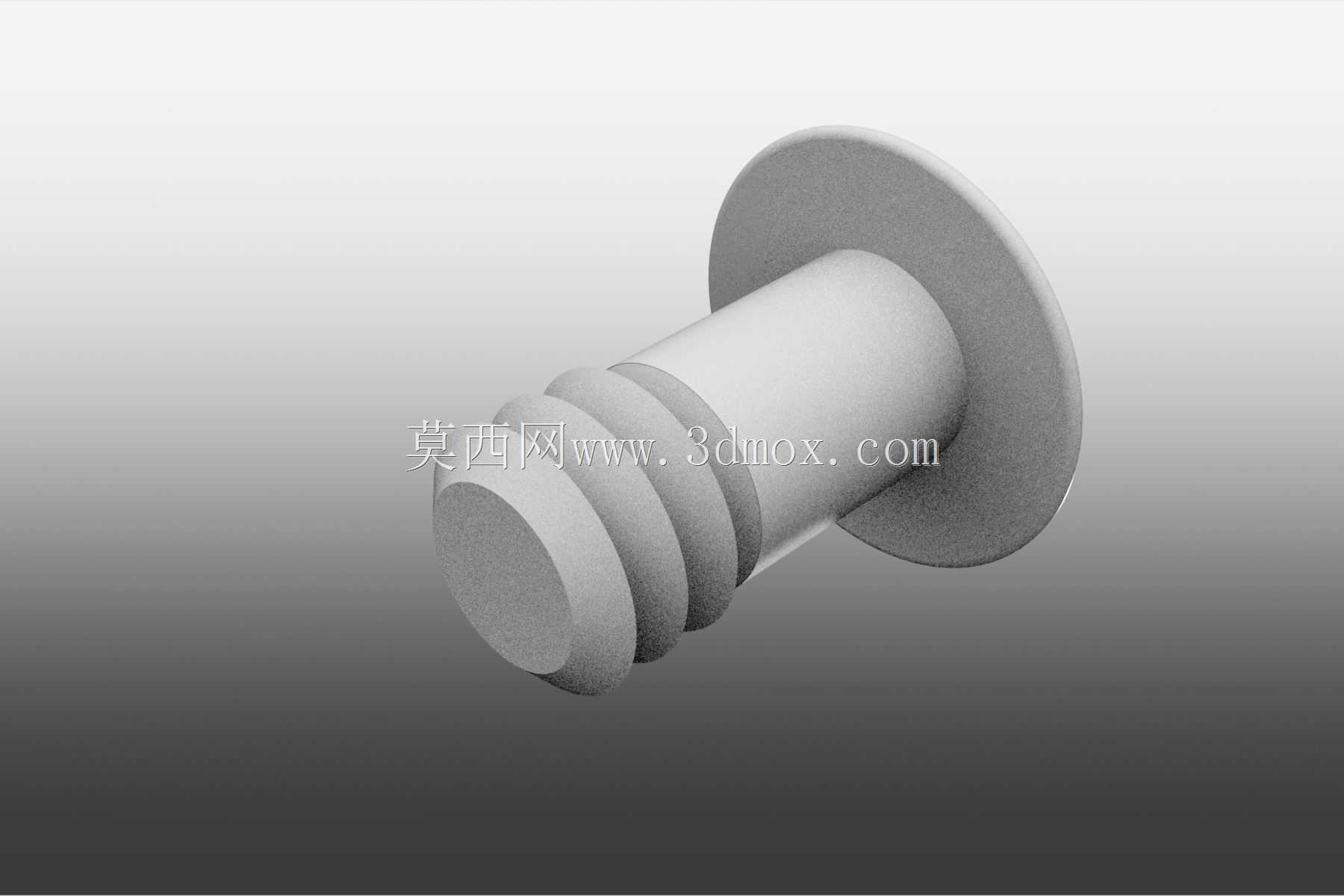

日常接触的箱包、户外装备、工业软连接结构中，经常会用到需要反复开合、承受一定交变载荷的铰接点位，这类点位如果采用传统组装式销接结构，不仅零件数量多、装配工序繁琐，在高频旋转、反复摩擦的使用场景下，很容易出现销钉松脱、配合间隙变大、连接失效的问题，尤其是采用FDM熔融沉积工艺做小批量定制化铰接构件时，分体打印再组装的方式还会面临装配公差难匹配、打印支撑残留影响配合精度的痛点。这款带法兰盘的自锁式肩扣结构，正是针对这类应用场景做的适配性设计，整体采用一体化成型思路，不需要额外装配工序，打印完成后即可直接投入使用。从结构细节来看，构件一端为大直径圆盘法兰，作为轴向限位的承压面，使用时法兰端面贴靠在被连接件的外侧，能够均匀分散轴向压紧力，避免局部应力集中造成的连接件变形；杆部靠近法兰的位置为光滑圆柱段，作为铰接旋转的配合轴颈，表面粗糙度适配FDM打印的成型精度，不需要额外后处理即可保证绕肩部自由旋转的顺畅度，不会出现卡滞、转动阻尼不均的问题；杆部远离法兰的一端设计了多道环形互锁齿槽，这类齿槽的结构参考了拉链链牙的互锁逻辑，安装时穿过被连接件的安装孔后，齿槽会与孔壁的对应结构形成卡合，不需要额外加装卡簧、螺母等紧固件，即可实现轴向定位，即使在长期高旋转周期、存在摩擦磨损的使用环境下，也能通过齿槽的咬合持续保持轴向压紧力，不会出现松脱移位的问题。在安装边界上，设计时充分考虑了FDM打印的工艺特性，所有结构均无封闭内腔，打印时不需要添加内部支撑，法兰端面与杆部的过渡位置做了小圆角处理，既避免了打印过程中的应力翘曲，也能减少安装时的锐角刮擦；光滑轴段的直径与安装孔采用间隙配合，公差带适配0.2mm层厚下的FDM打印成型精度，齿槽的深度与宽度经过反复验证，既保证安装时能够顺利压入，又能在长期使用中提供足够的轴向锁紧力，不会因为反复转动出现脱出问题。实际应用中，这类构件除了用于常规箱包拉链的肩位铰接，还可以拓展到电动铰链的组装、小型可穿戴设备的铰接结构、3D打印定制化护具的活动连接点位，相比传统的销钉加卡簧的组合结构，零件数量减少60%以上，装配工序完全省略，尤其适合小批量定制化的增材制造场景，采用ABS材料打印时，能够满足日常使用场景下的强度、耐磨性能要求，长期旋转使用的磨损量远低于同尺寸的分体组装结构。
