金属盒体专用丝网印刷设备结构设计

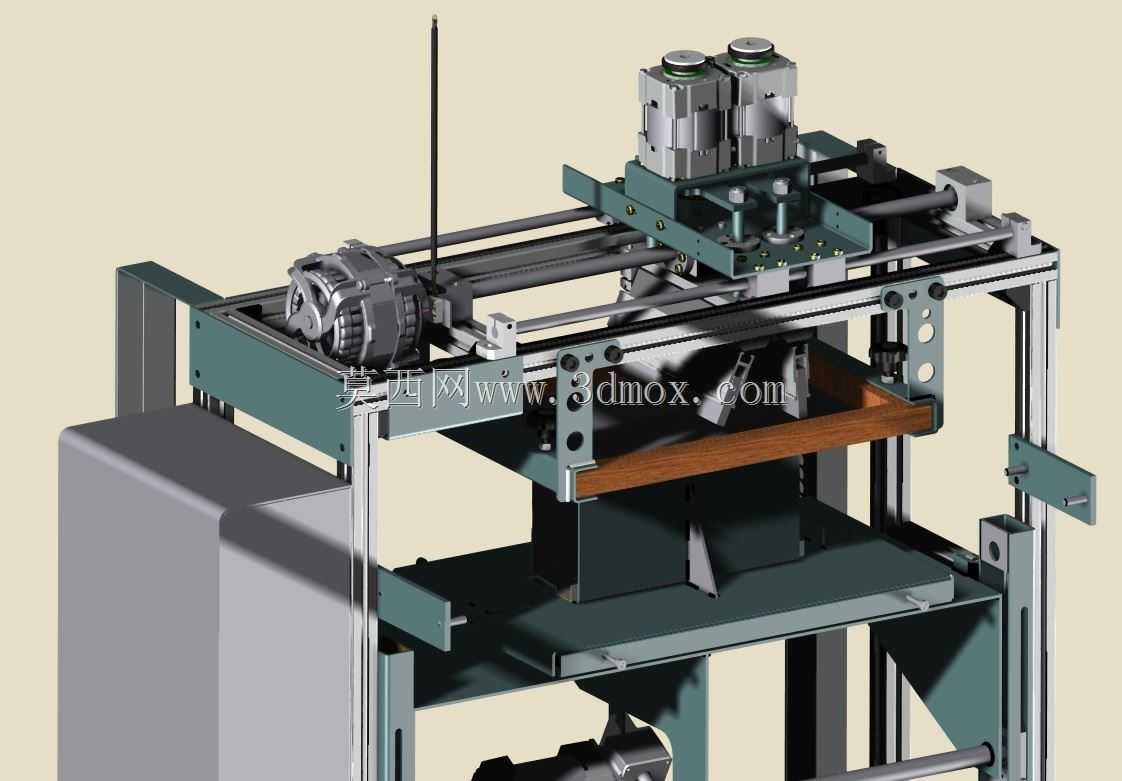

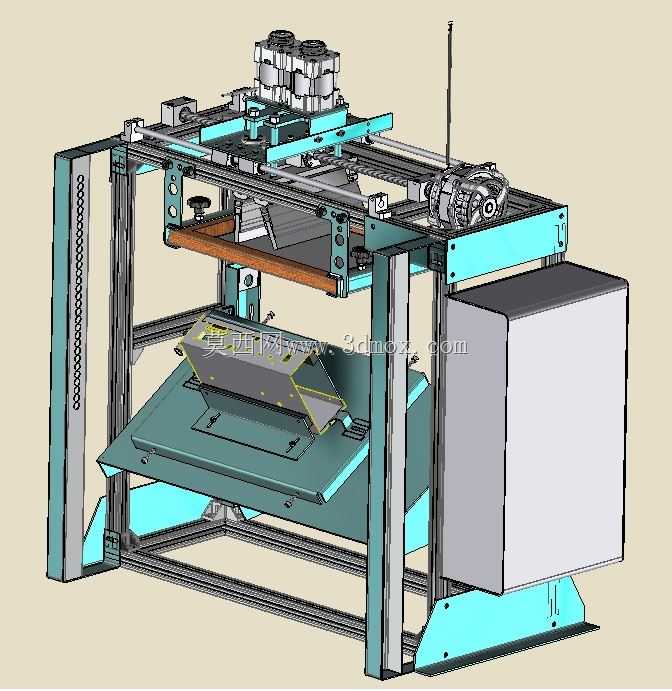

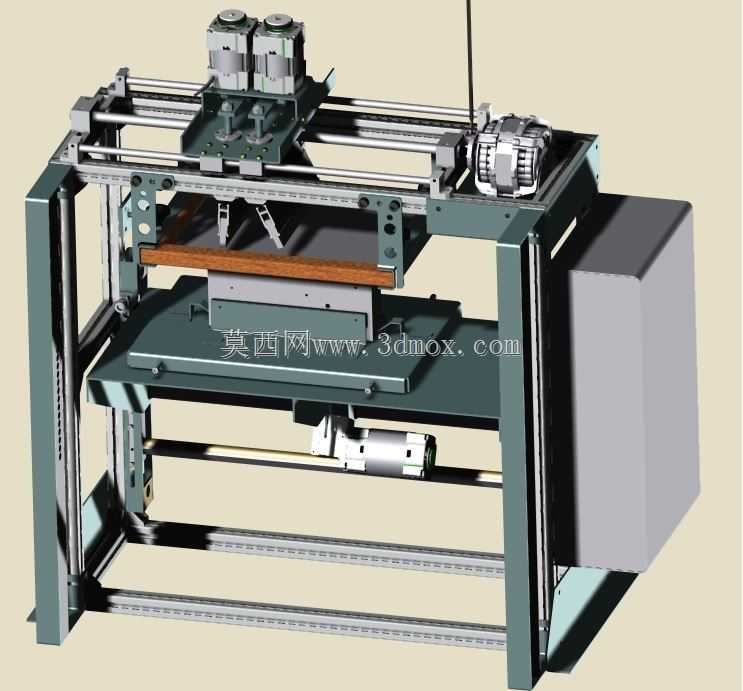

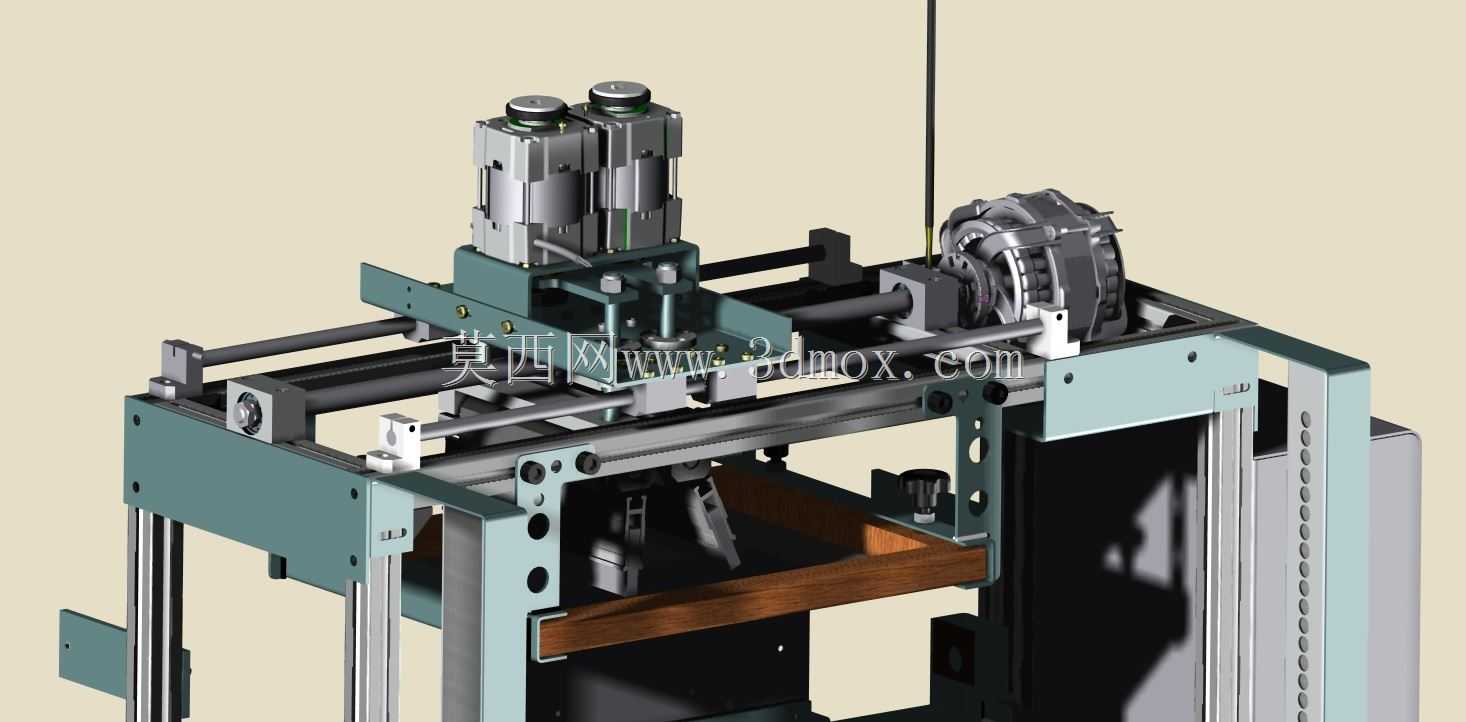

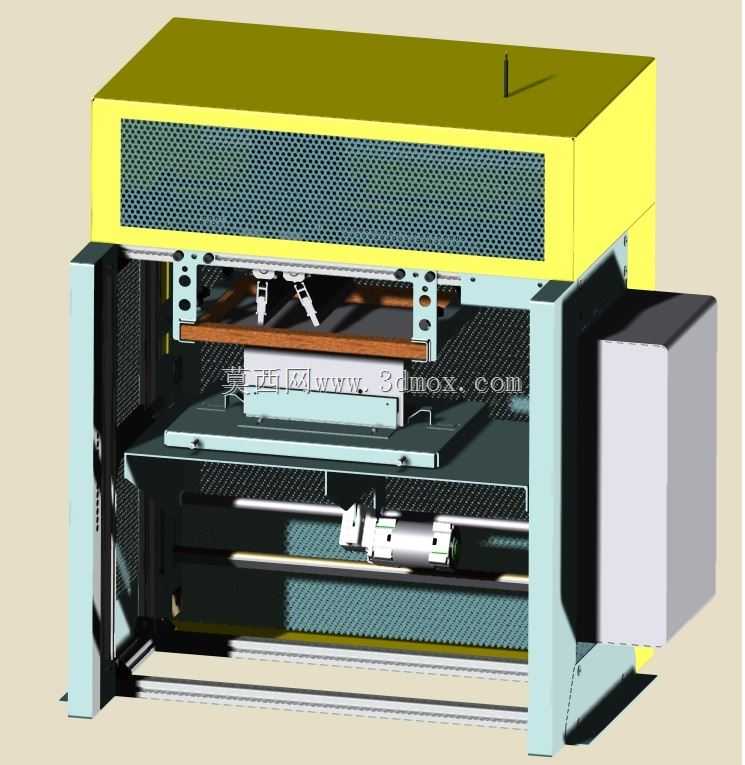

这款丝网印刷设备主要面向金属包装制品加工领域的表面标识印刷场景，可适配各类方形金属盒、金属壳体类工件的表面图文印制需求，常见应用于电子元器件金属封装盒、小型五金配件金属包装盒、工业零部件金属防护盒的生产环节，能够在平整的金属盒盖、盒身外表面完成企业标识、参数标注、图案纹样、提示文字等内容的精准印刷，解决了小型金属盒体表面印刷定位难、印刷层附着力不均、批量印刷一致性差的行业痛点。设备采用立式框架承载结构，整体布局紧凑，上部设置带防护网罩的动力与控制集成舱，既可以为内部的印刷驱动机构提供防护，避免车间粉尘、金属碎屑落入传动部位影响运行精度，也能通过网罩结构实现设备运行时的散热通风，保障长时间连续作业的稳定性。中部为核心印刷作业腔，设置有可精准调节的网版固定架、刮印执行组件以及工件定位平台，网版架支持多维度位置微调，能够根据不同盒体的印刷位置需求快速调整对位，刮印组件采用恒压施压设计，印刷过程中刮胶压力均匀稳定，可保证金属表面油墨层厚度一致，避免出现漏印、糊边、墨色深浅不均的印刷缺陷；工件定位平台配备可调式定位挡块，可适配不同长宽尺寸的方形金属盒体装夹，换型调整操作便捷，无需复杂的工装更换即可完成多规格产品的印刷切换。下部设置滑移式承托轨道，可配合上下料机构实现工件的快速取放，设备侧部集成独立的电气控制柜体，将电气控制元件与印刷作业区域完全分隔，既避免印刷过程中油墨挥发物对电气元件的腐蚀，也方便后期的设备检修与线路维护。设备整体安装边界充分考虑车间产线布局需求，占地面积小，可直接接入现有金属盒体加工生产线，衔接上游盒体成型工序与下游烘干固化工序，无需对现有产线做大规模改造。设计过程中充分兼顾设备运行的安全性与操作便捷性，作业区域设置可开合的防护观察门，既能够实时观察印刷作业状态，也可避免设备运行时人员误触运动部件造成安全隐患，所有调节点位均设置在便于操作人员触及的位置，日常调试、换产、清洁维护的操作难度低，可有效降低一线操作人员的培训成本，适配中小批量多品种的金属盒体印刷加工需求，印刷成品的图文清晰度、附着牢度均可满足工业产品标识的相关质量要求。
