丝印用盾形塑料框架三维结构设计

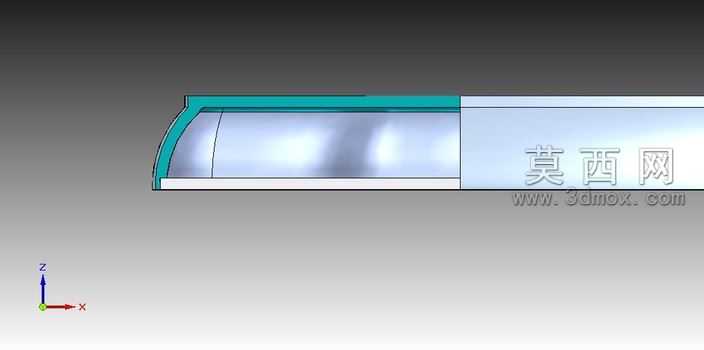

本作品为适配丝网印刷工序设计的盾形塑料框架三维模型，整体采用Solid Edge完成全参数化建模，建模过程优先遵循丝印工装的定位基准要求，以对称中心轴为全局约束基准，先绘制盾形外轮廓的二维草图：顶部为三段平滑过渡的内凹圆弧衔接，两侧为竖直收窄的直边段，底部收束为尖角造型，所有轮廓转角处均添加R2-R5不等的圆角过渡，避免塑料件注塑成型时出现应力集中问题，同时减少丝印作业中框架边缘刮蹭网版的风险。模型采用薄壁壳体结构设计，壁厚均匀控制在2mm，符合常规注塑工艺的壁厚要求，外边缘做0.5mm的倒角拔模处理，拔模斜度设置为1.5度，可直接适配注塑模具的开模需求，无需额外调整结构。框架正面为平整的丝印承载平面，平面度公差控制在0.1mm以内，保证丝印时网版与框架表面贴合紧密，避免出现印刷漏墨、图案偏移的问题；背面设置有一圈1mm高的定位凸筋，可与丝印工位的定位卡槽快速嵌合，安装时无需额外校准即可快速对位，提升丝印作业的换型效率。材质渲染阶段选用哑光淡紫色工程塑料材质，添加轻微的表面磨砂质感，还原ABS塑料注塑后的真实表面效果，边缘处添加极淡的高光反射，突出框架的立体轮廓与薄壁厚度，渲染时采用45度侧方柔光打光，清晰展现轮廓的曲面过渡与结构细节，无过曝或暗部死黑问题。设计过程中充分考虑丝印工序的实际使用需求：整体造型无尖锐棱角，避免作业人员操作时被划伤；框架整体重量控制在100g以内，拿取轻便；结构无复杂倒扣，注塑成型后可直接脱模，无需复杂的侧抽芯结构，有效降低模具开发成本与后续生产的不良率。模型所有特征均保留完整参数，可根据实际丝印的产品尺寸、工位定位需求快速调整整体长宽、壁厚、圆角大小等参数，适配不同规格的丝印作业场景，也可在框架表面预留标识安装位，拓展作为设备防护外框、标识牌基底等其他使用场景。
