多旋翼无人机螺旋桨安全防护涵道结构

这款防护结构主要面向近距离人群作业、长时间悬停类的多旋翼飞行场景，比如低空影视航拍、城市区域巡检、室内外展演飞行、近人测绘作业等场景，这类场景下螺旋桨外露带来的碰擦伤人、桨叶打损炸机风险是飞行作业的核心安全痛点，该结构正是为解决这类安全隐患设计，在提供可靠桨叶防护的同时，尽可能降低对飞行器动力效率、续航表现的负面影响。

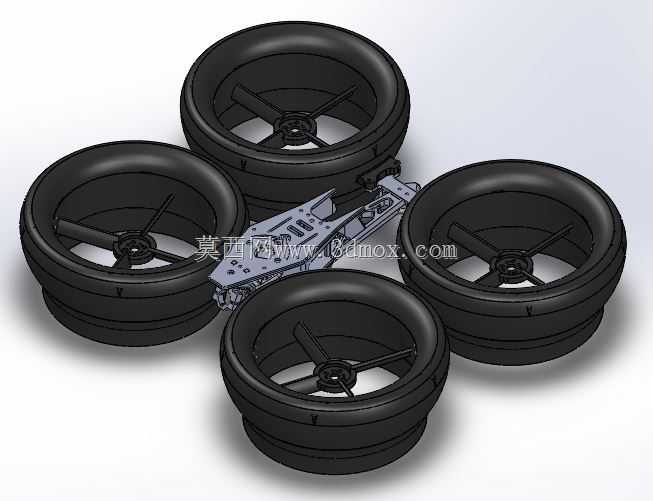

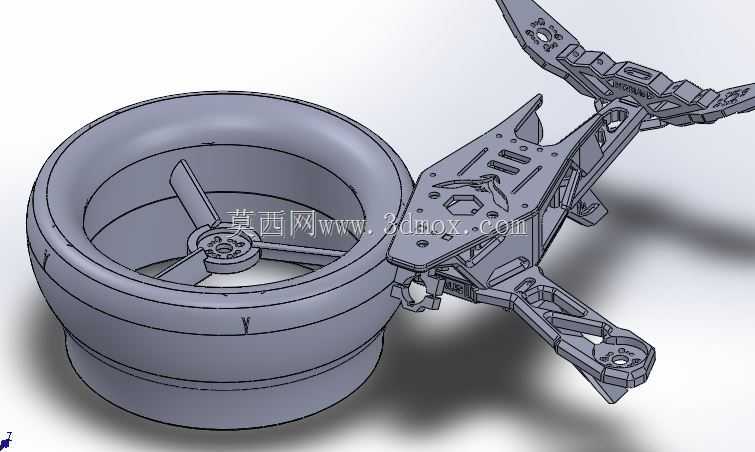

在实际使用中，该结构直接安装于多旋翼机臂的电机安装位，将旋转的螺旋桨完全包裹在环形涵道内部，从物理层面隔绝桨叶与外界障碍物、周边人员的直接接触，避免飞行过程中桨叶剐蹭墙体、线缆、树枝等障碍物导致的桨叶断裂、飞行失稳，也能杜绝近距作业时高速旋转桨叶划伤人员的风险。区别于传统简易格栅式护架，这款涵道式护罩并非单纯增加防护屏障，而是通过气动外形设计优化，在实现防护的同时提升螺旋桨的推力效率。

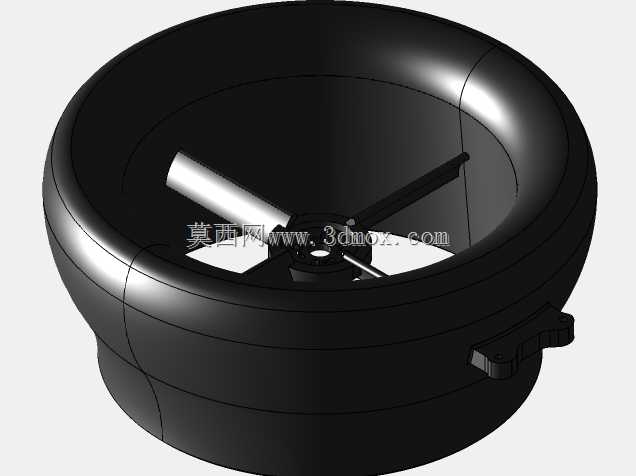

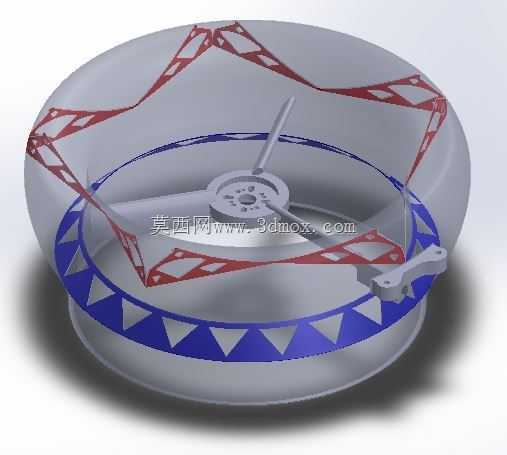

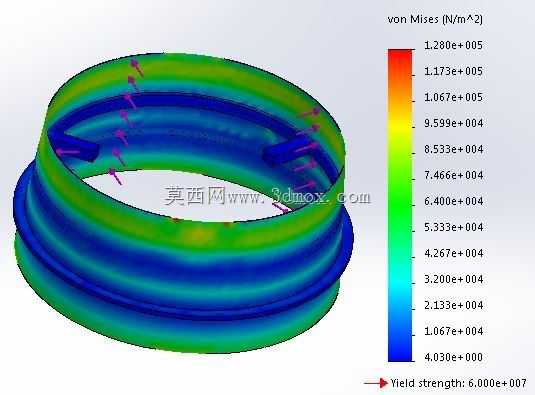

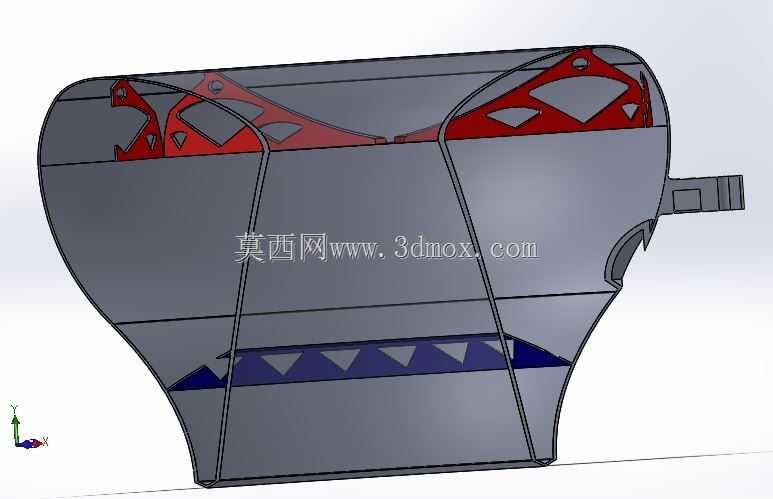

设计过程中，团队围绕气动效率、结构强度、自重控制三个核心维度做平衡：首先是气动层面，采用适配对应螺旋桨直径的环形导流涵道构型，内壁做顺滑的流线型过渡，能够对螺旋桨的滑流进行规整，减少桨尖涡流带来的能量损耗，经实测可在原有动力基础上提升有效推力，抵消护罩自身重量带来的动力负载。结构层面，摒弃了传统厚重的实心护罩构型，采用薄壁镂空加三角形支撑筋的布局，涵道入口处做六角形排列的加强筋结构，既保证涵道整体的抗冲击刚性，能够承受常规飞行中的轻度碰擦冲击力，又尽可能削减不必要的结构重量；涵道下部设置连接支臂，直接与电机座、机臂安装位贴合固定，无需额外复杂的转接零件，安装后不会出现护罩共振、松脱的问题。

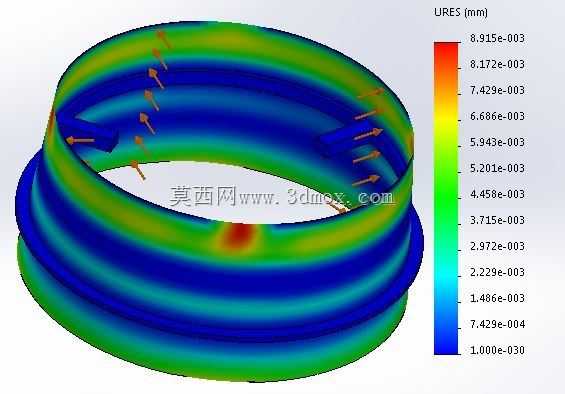

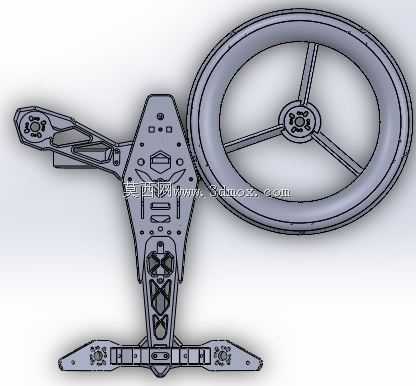

安装边界上，该护罩适配对应尺寸的标准无刷电机安装孔位，涵道内径与配套螺旋桨的旋转直径预留足够安全间隙，不会出现桨叶擦碰护罩内壁的问题；涵道轴向高度完全覆盖螺旋桨的旋转平面，上下沿均超出桨叶端面，即使飞行器以倾斜姿态擦碰障碍物，也能保证桨叶不直接接触碰撞面。结构采用适合增材制造的薄壁设计，无需额外的复杂支撑结构即可完成加工，成型后整体自重极低，不会给飞行器带来过多的额外负载，不会明显影响飞行器的机动性与续航时长，同时结构自身的抗形变能力出色，在常规飞行受力下不会出现形变蹭桨的问题，能够在不干扰多旋翼原有飞行性能的前提下，为螺旋桨提供全方位的安全防护。
