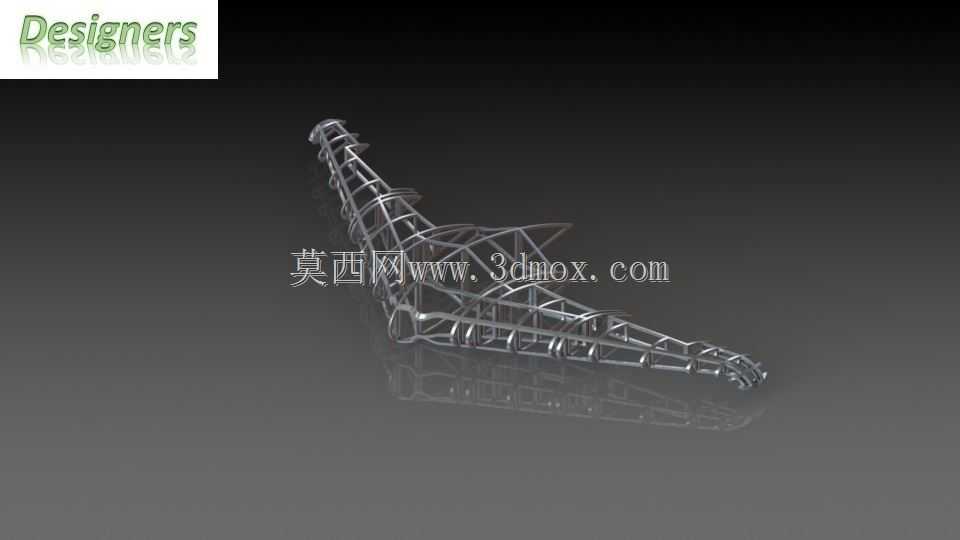

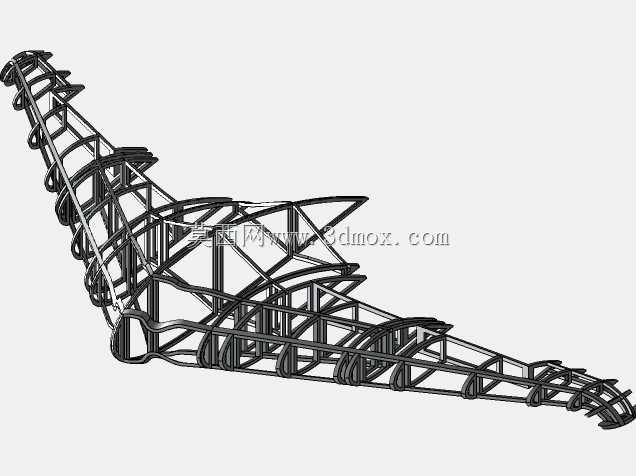

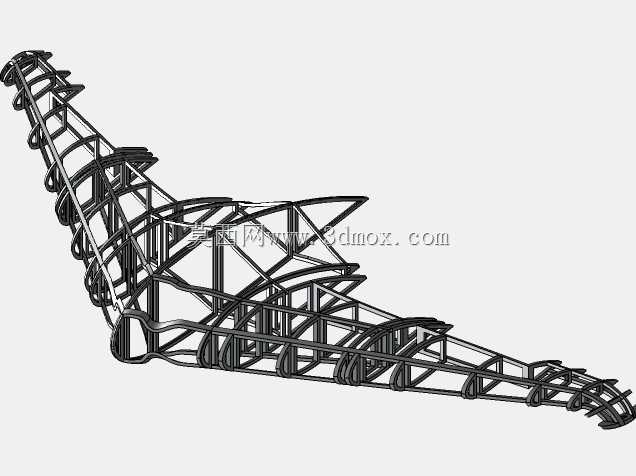

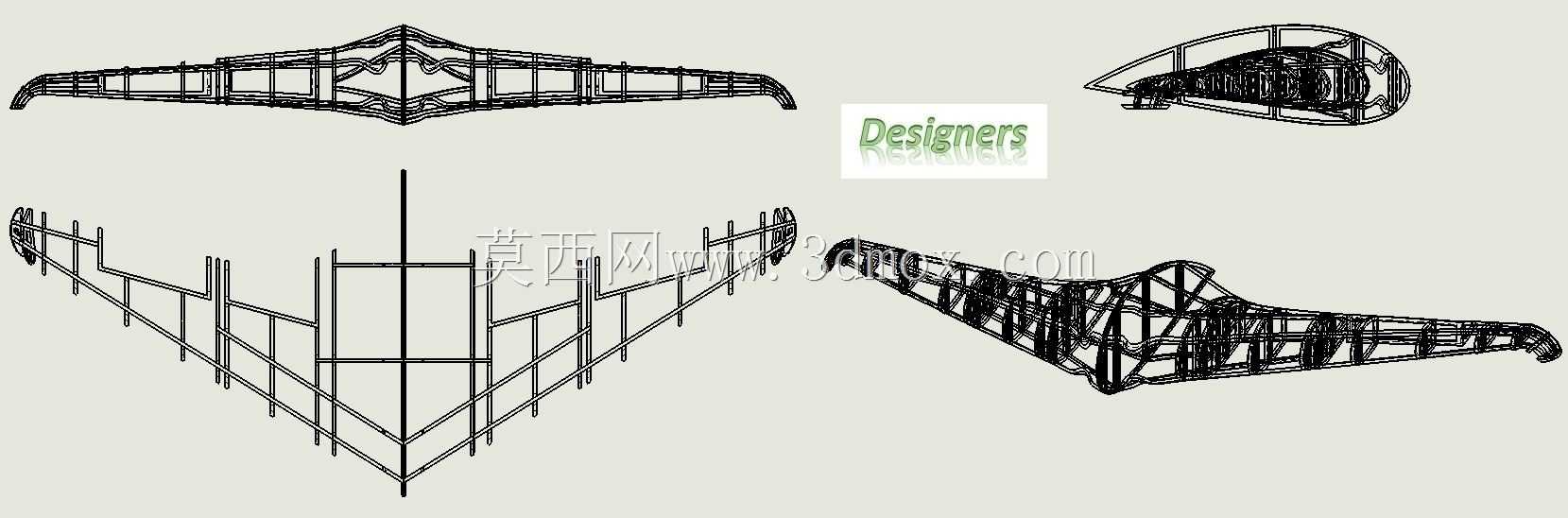

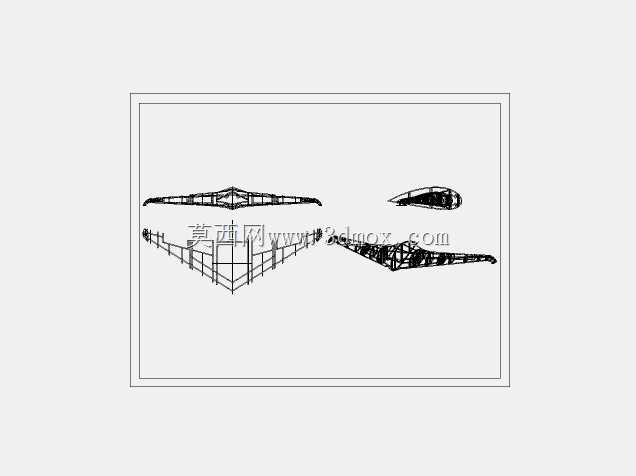

飞翼式无人机桁架骨架结构设计

该结构为飞翼构型无人飞行器的承力桁架骨架，主要面向小型电动航模、低空验证类无人飞行器的研发与制作场景，可作为非商用个人航模制作、小型飞翼飞行器原理验证的核心承力载体，适配室内外低速飞行的飞翼类无人设备搭建需求。骨架整体采用空间桁架式承力设计，所有结构零件均适配铸造机加工艺生产，整体结构依托NACA6430翼型的气动外形进行反向工程适配，完全贴合飞翼布局的气动外形轮廓，能够在保证结构强度的前提下最大限度降低整体结构重量，适配飞翼飞行器对自重控制的严苛要求。骨架内部预留了双EDF动力单元的安装位，安装位置完全匹配飞翼的重心配平区间，能够保证动力输出方向与飞行器中轴线重合，避免动力偏差带来的飞行姿态干扰；同时预留了太阳能供电模块的安装空间，可拓展搭载薄膜太阳能电池板，提升飞行器的续航表现。在结构设计层面，该桁架采用三角稳定构型排布杆件，所有承力节点均做了应力分散处理，能够承受飞行过程中的气动载荷、机动动作带来的过载冲击，杆件排布避开了舵机、操纵连杆的安装路径，不过当前版本的骨架未集成伺服舵机的安装测量基准，在实际制作使用时，需要在骨架外部额外加装副翼操纵舵机的安装座，完成舵面的操纵链路搭建。安装边界方面，骨架整体完全包裹在飞翼的翼型蒙皮内部，外轮廓与翼型内表面完全贴合，不会突出蒙皮影响气动外形，内部的设备安装区间预留了足够的走线空间，可适配常规航模电调、接收机、电池的安装尺寸，双动力单元的安装位做了同心度限位，能够保证动力安装的同轴度要求，避免动力振动带来的飞行稳定性问题。该骨架的桁架式设计相比实心结构减重超过60%，同时杆件的规格统一，加工难度低，适合小批量制作或者个人DIY加工，整体结构的重心预设位置匹配飞翼布局的静稳定要求，安装完动力与航电设备后仅需少量配重调整即可达到合适的重心位置，能够大幅降低飞翼航模的搭建调试难度。
