2.54mm间距3针直插针座连接器结构

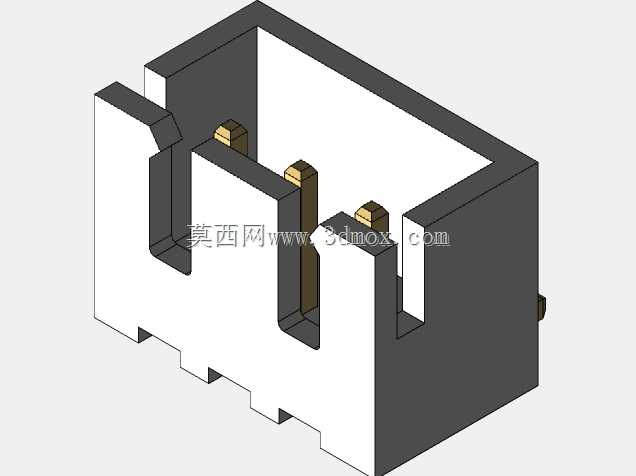

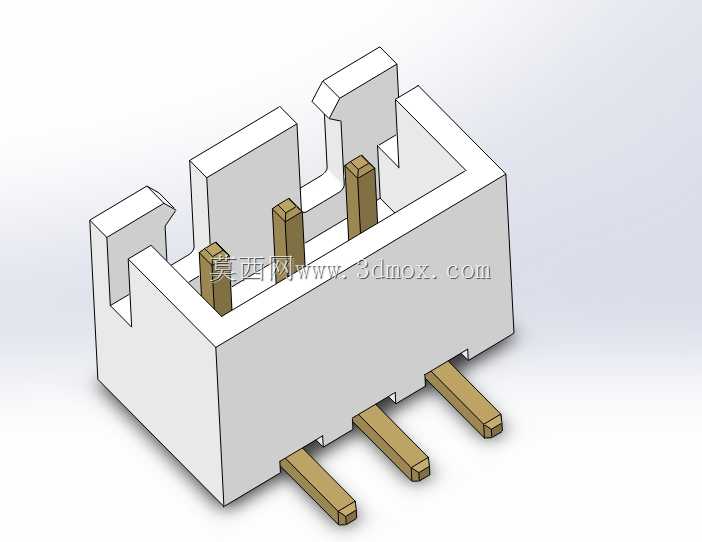

这款针座连接器是电子电路互联场景中极为常用的基础互联元件，主要应用在PCB板端的信号与小电流传输场景，常见于消费电子、工控控制板、小型家电控制模块、测试治具内部的板间连接环节，承担着不同电路模块之间信号通路、小功率供电通路的物理连接作用，能够在设备组装、后期维护时实现模块的快速插拔对接，无需焊接即可完成可靠的电路连通，大幅提升组装效率与后期维修的便捷性。产品采用2.54mm的标准针距设计，这一间距是行业内通用的直插连接器标准间距，能够完美适配市面上绝大多数通用排针、杜邦线等配套接插件，具备极强的通用互换性，无需定制配套对接件即可直接投入使用。整体结构采用白色绝缘基座搭配三根铜质插针的设计，绝缘基座采用耐高温的工程塑料材质，能够耐受波峰焊、回流焊过程中的高温冲击，不会在焊接工序中出现形变、熔融的问题，同时基座的绝缘性能优异，能够有效避免相邻插针之间出现爬电、短路的问题，保障电路运行的稳定性。基座两侧设计有带卡扣的导向限位结构，在对接配套插头时能够起到导向定位的作用，避免插反、错位导致的插针弯折、接触不良问题，同时卡扣结构能够在对接完成后提供一定的锁紧力，避免设备在受到振动、拉扯时出现接插件松脱的问题，提升连接的可靠性。三根插针采用直插式设计，插针末端为标准方形截面，能够直接插入PCB板上对应孔径的安装孔内，插针伸出基座底部的长度符合常规PCB板焊接的标准要求，焊接后焊盘与插针的结合强度充足，能够承受一定的插拔力而不会出现焊盘脱落的问题。插针本身采用铜质基材表面镀锡处理，既保证了优良的导电性能，降低接触电阻减少信号传输损耗与通电发热，又具备优秀的抗氧化能力，能够在长期使用过程中避免接触表面氧化导致的接触不良问题，延长产品的使用寿命。在设计过程中，基座内部的插针固定结构采用过盈配合加卡位凸点的设计，能够将插针牢牢固定在基座内部，避免在插拔过程中出现插针被推出基座、移位的问题，同时基座的外形尺寸做了紧凑化处理，在保证绝缘安全距离的前提下尽可能缩小占用的PCB板面积，能够适配高密度布板的使用需求，安装边界清晰，不会与周边布置的其他电子元件产生结构干涉，在PCB布局时可以直接按照标准尺寸预留安装位置，无需额外调整周边元件的布局。
