小型偏心轮式5V直流振动马达结构

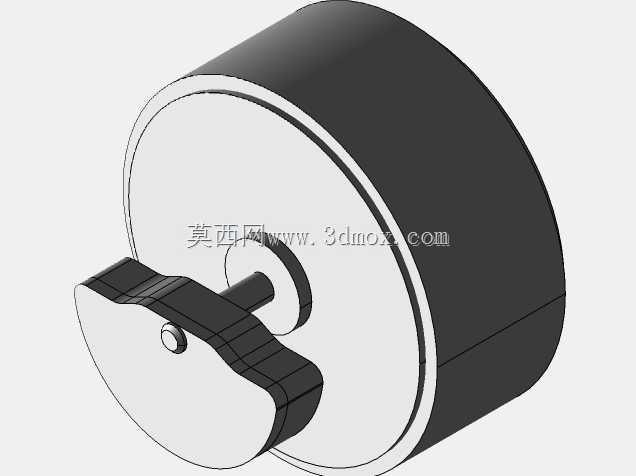

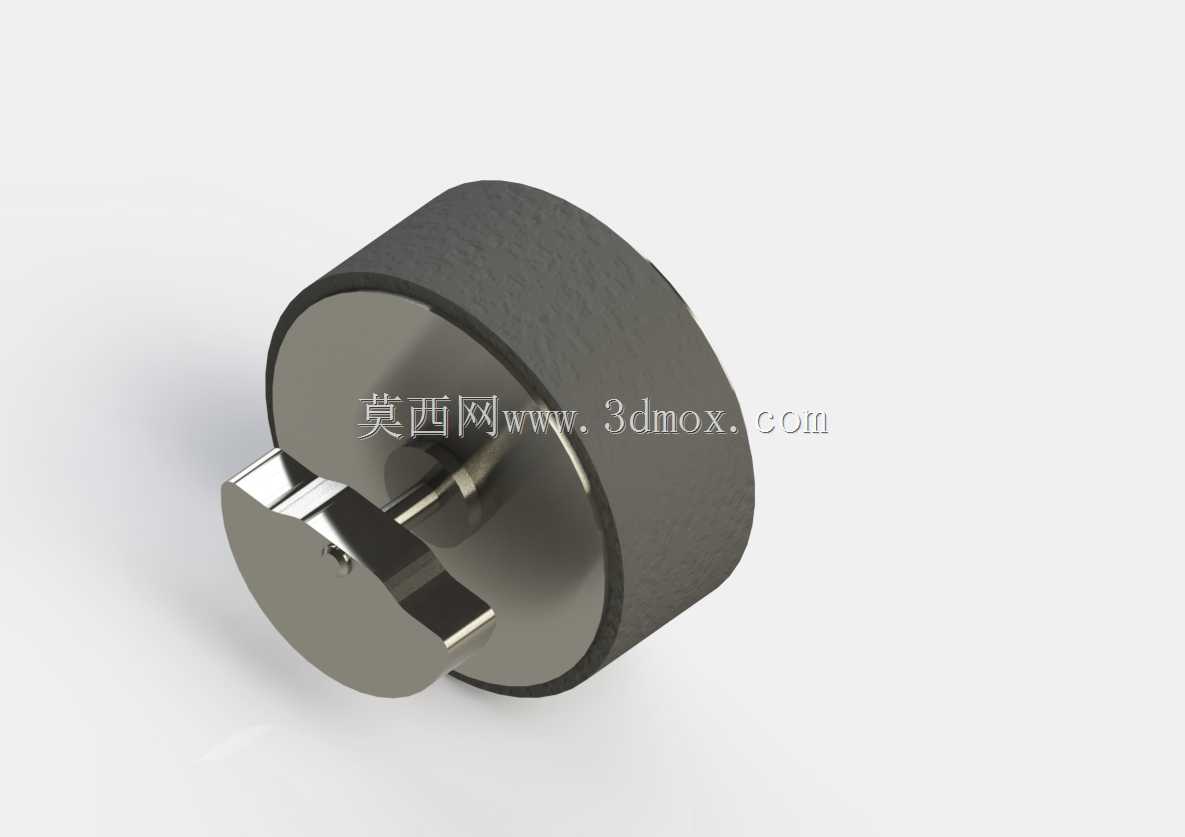

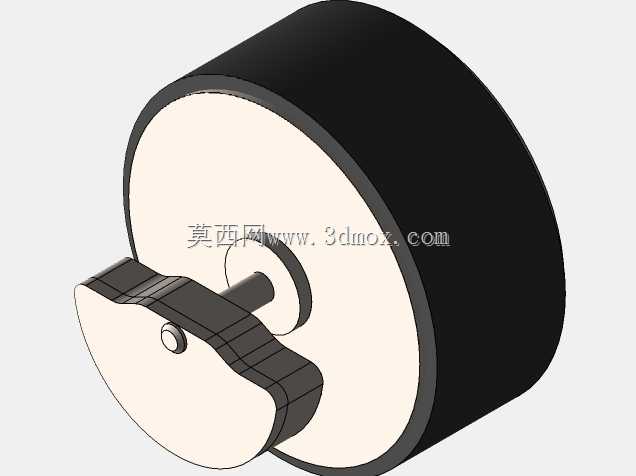

　　这款微型振动马达的设计初衷，是为各类便携电子设备提供紧凑可靠的振动反馈源，日常接触到的智能穿戴设备、手持通讯终端、小型触觉反馈交互模块里，都能见到这类结构的身影。不同于常规输出旋转扭矩的电机，它的核心功能是通过轴端偏心块的高速旋转产生周期性离心力，将旋转运动转化为高频小幅振动，以此实现触感提示、振动提醒的作用，不需要额外加装传动结构就能直接输出振动力，集成度非常高。从结构设计来看，整体采用圆柱式封装，外壳为金属薄壁拉伸结构，既可以保护内部的绕组、换向器与永磁体，也能作为安装时的定位基准面，外壳的圆柱度公差控制在合理范围，方便在设备壳体的预留安装位里做紧配或者点胶固定。轴端的偏心块采用半圆柱式铣削结构，偏心质量经过配重核算，

　　在额定5V供电转速下，能输出适配便携设备的振动力度，既不会因为振感太弱导致提示失效，也不会因为振动幅度过大影响设备内部其他元器件的固定可靠性。设计过程中需要重点考虑安装边界的约束，这类微型马达的径向尺寸通常控制在十毫米级别，轴向长度也严格受限，要在极小的空间内排布绕组、磁钢、换向结构与偏心配重，同时还要保证运转时的动平衡余量，避免偏心块旋转时蹭到外壳或者周边的电路板元器件。供电引脚从马达尾部轴向引出，排布位置避开偏心块的旋转包络范围，焊接到PCB板时不需要额外做弯折避让，能减少生产组装时的工序步骤。实际选型应用时，需要注意马达的工作电压区间与驱动电路的输出匹配，同时要预留足够的振动缓冲空间，

　　避免马达外壳与设备内壁硬接触导致振感衰减或者产生额外的异响。这类振动元件的结构设计没有冗余的传动部件，可靠性远高于需要外接偏心结构的动力方案，在小空间、低功耗的振动反馈场景里，是结构工程师做器件选型时的优先选项，建模时需要准确还原偏心块的偏心距、外壳的安装定位尺寸、引脚的出线位置，才能保证后续结构装配时不会出现干涉问题。
