树莓派2/B透明叠层防护外壳结构设计

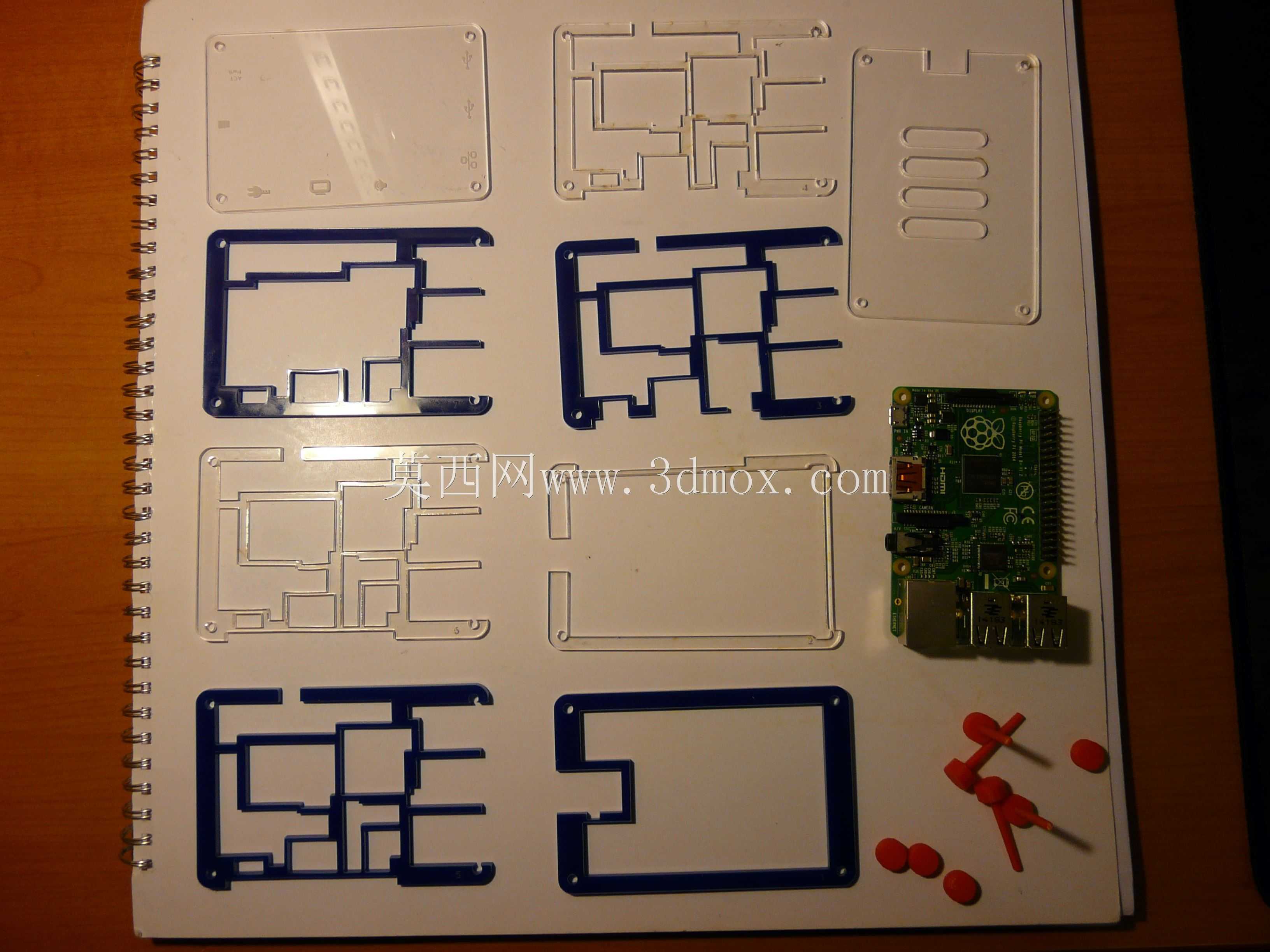

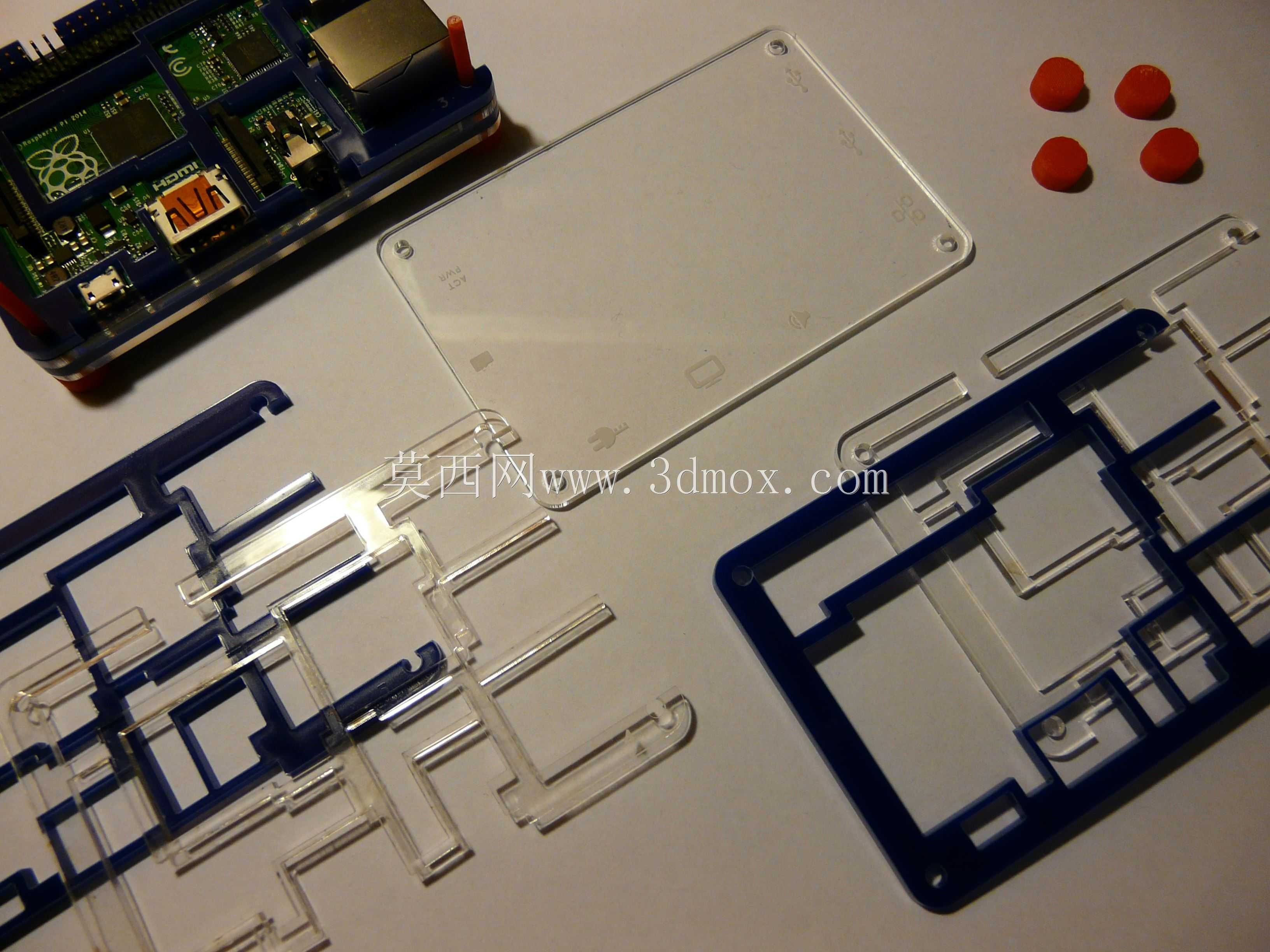

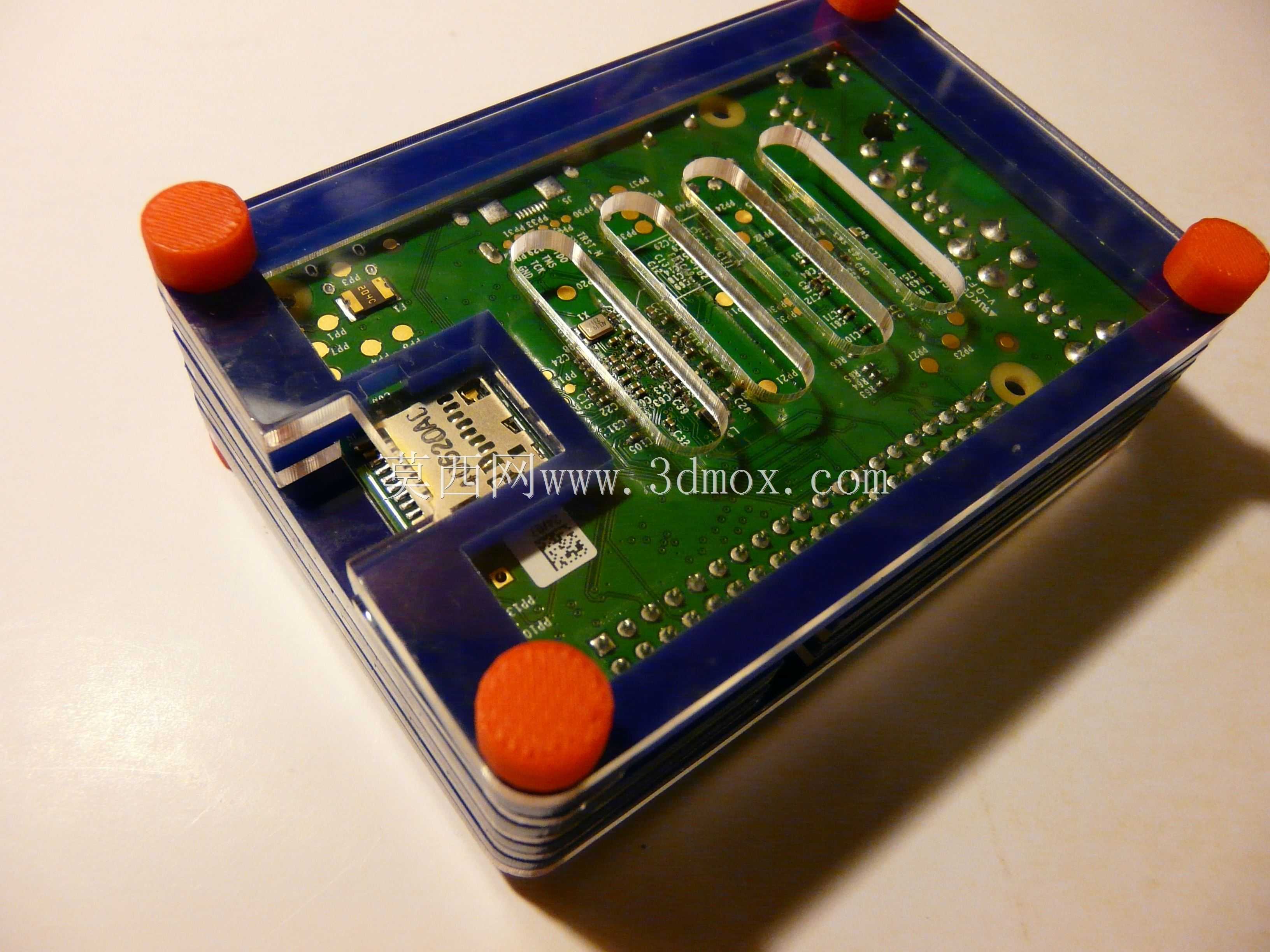

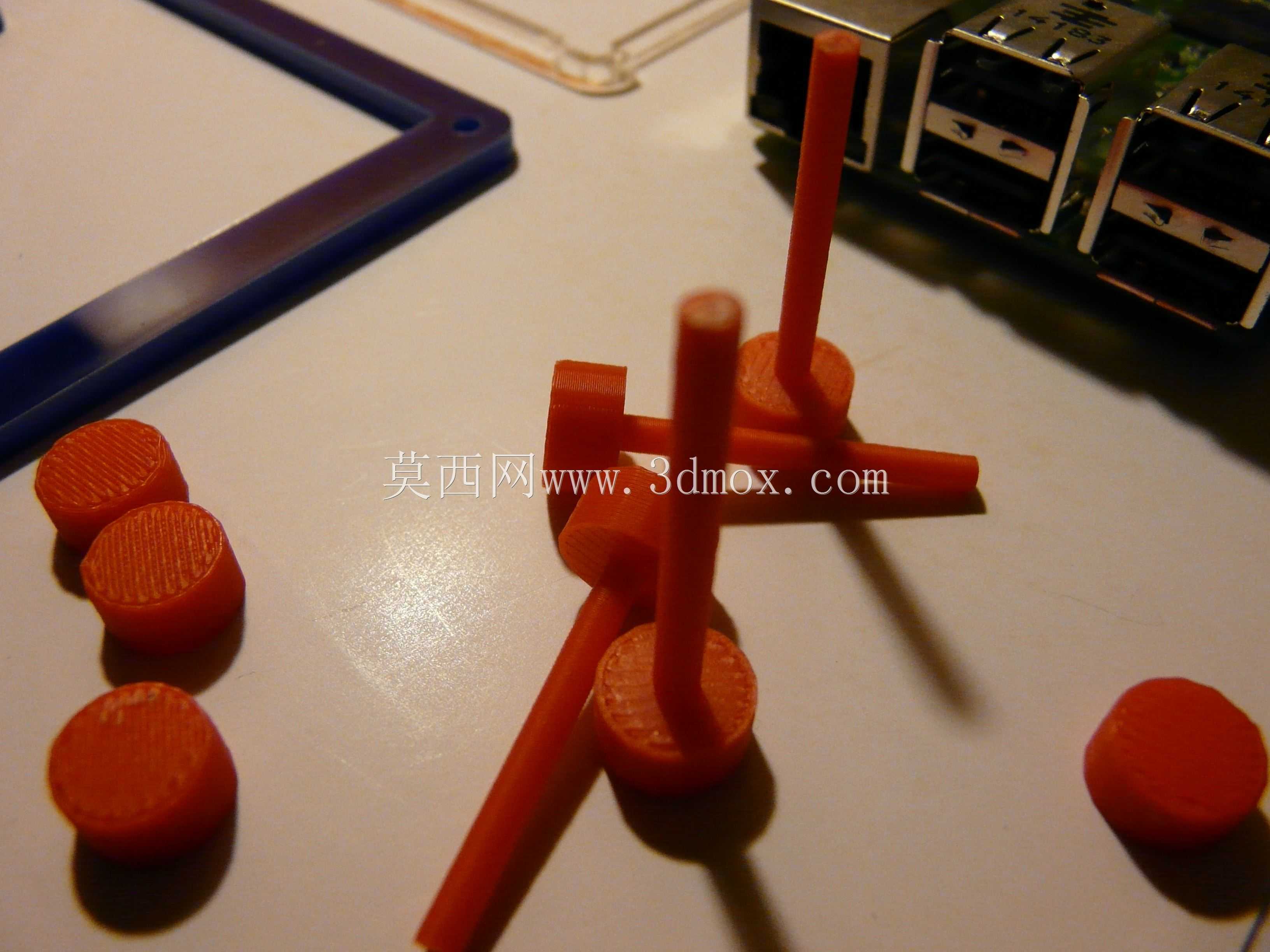

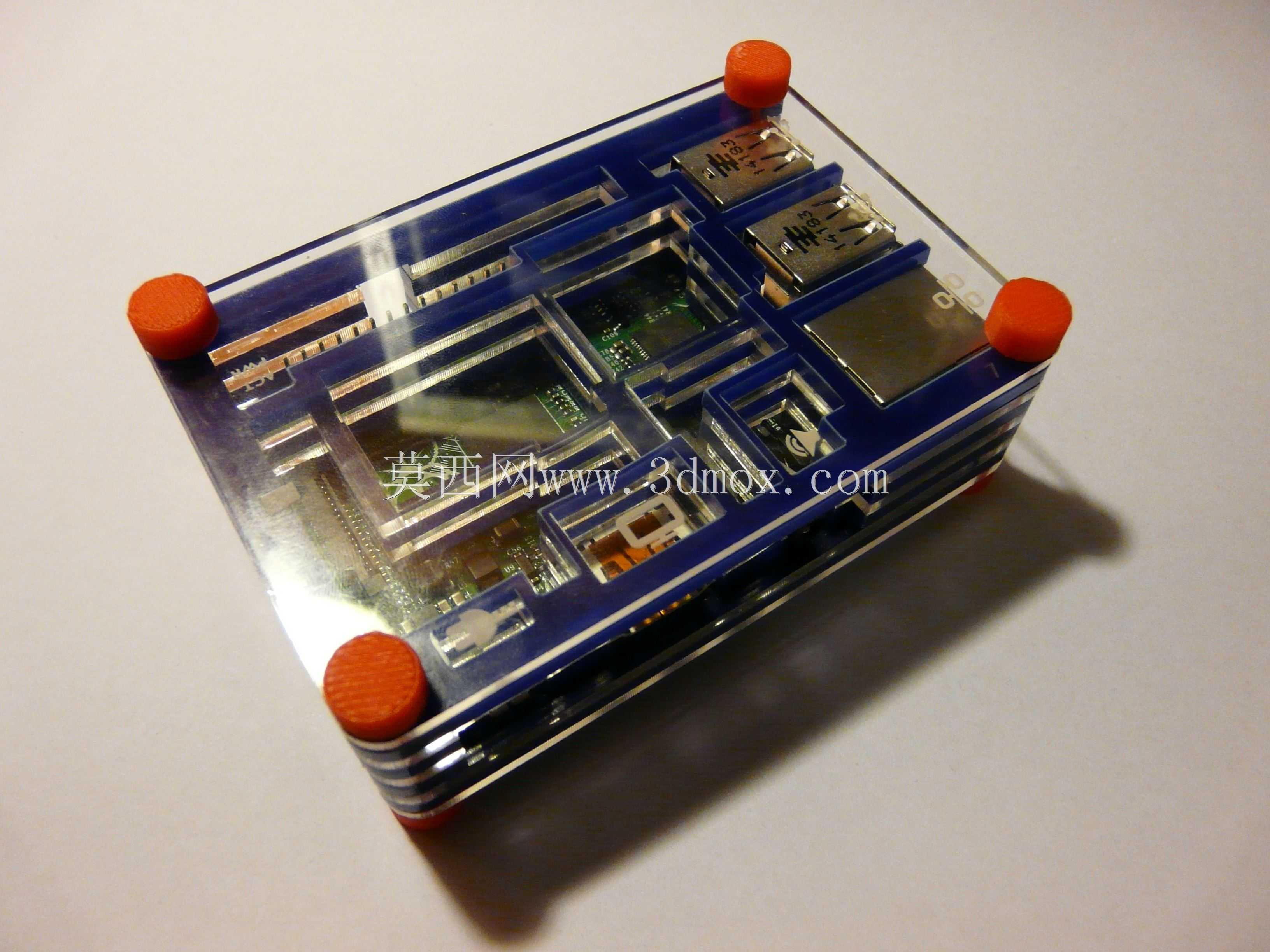

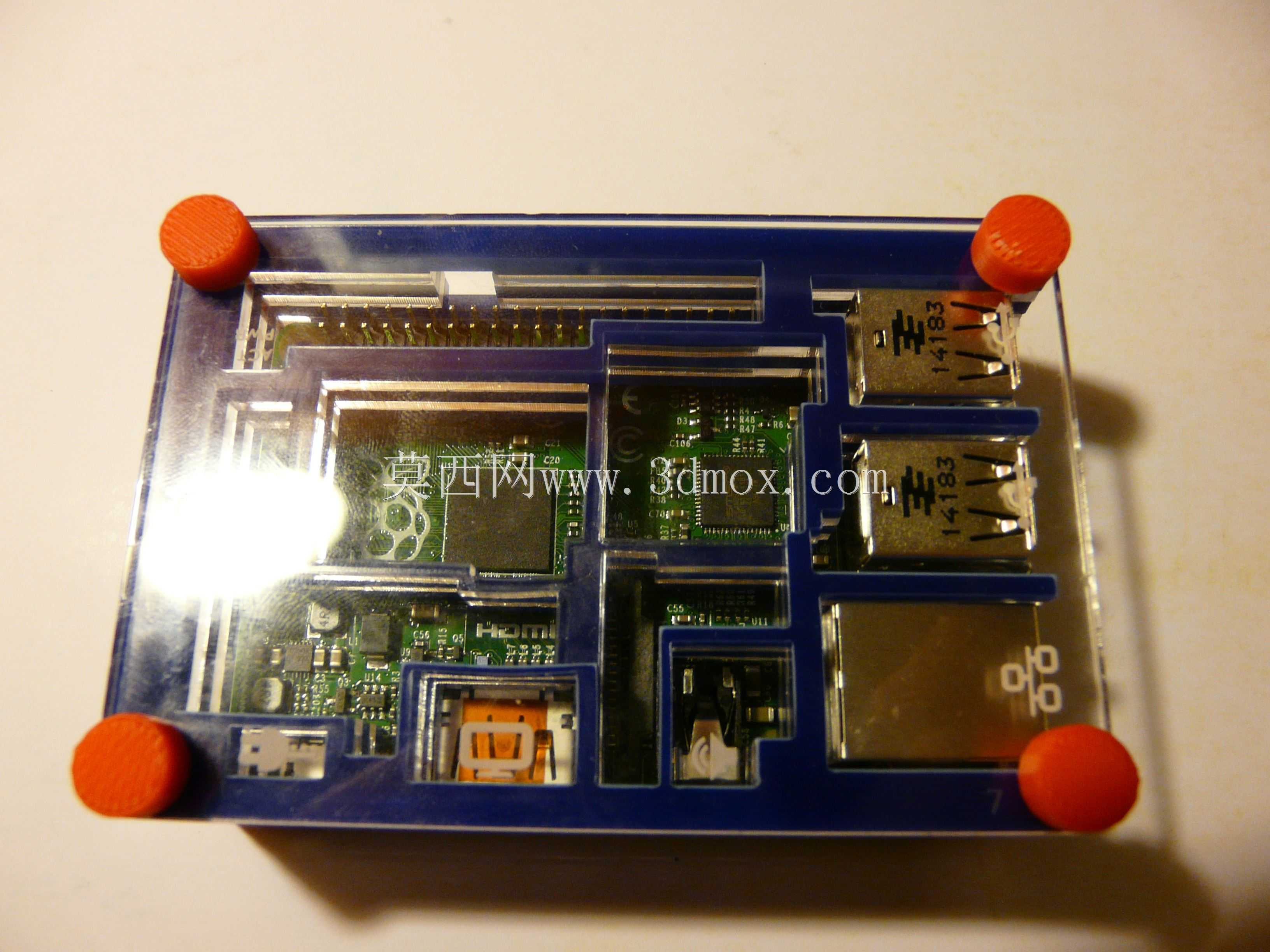

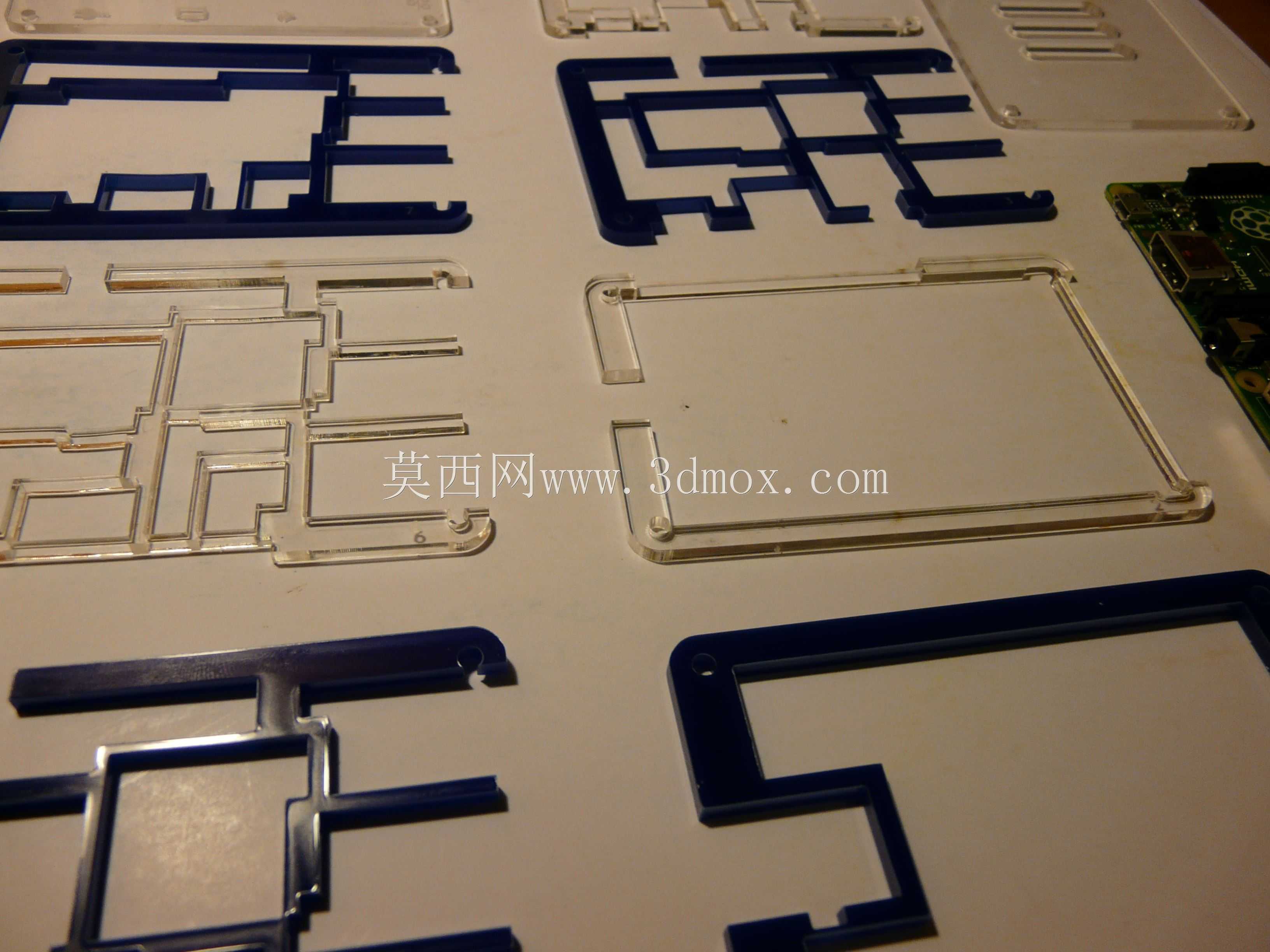

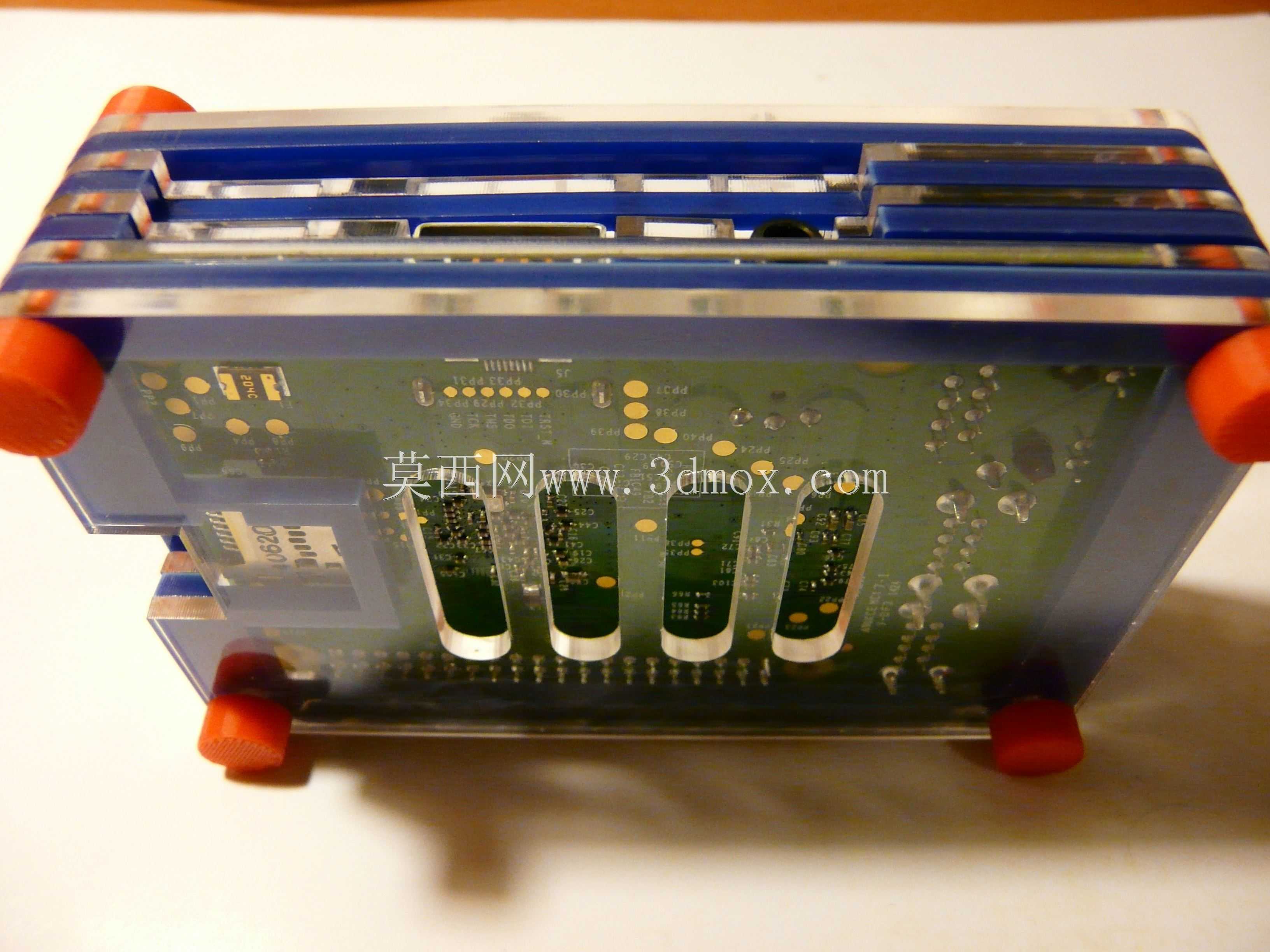

这款外壳专为树莓派2/B单板计算机设计，主要面向电子创客、嵌入式开发、小型智能硬件部署场景使用，能够为裸露的电路板提供可靠的物理防护，同时兼顾接口全开放的使用需求，适配日常开发调试、小型项目长期部署、创客作品成品封装等多种使用场景。外壳采用透明亚克力板材叠层组装的结构形式，整体外形为规整的长方体，四个边角设置有橙色防滑缓冲脚垫，既能够避免外壳放置时刮蹭接触面，也能提升放置稳定性，减少设备运行震动带来的位移风险。设计过程中针对树莓派2/B的板型尺寸做了精准适配，整体安装边界完全贴合电路板轮廓，不会额外占用过多安装空间，叠层结构的每层板材都对应预留了精准的开孔位置，能够完全露出板载的USB接口、以太网口、HDMI接口、SD卡槽、GPIO排针等所有外接端口，无需拆卸外壳即可完成所有外设接线、存储卡插拔等常规操作，不会对开发调试过程造成任何阻碍。顶层透明板材采用通透设计，使用者可以直接观察到板载的运行指示灯状态，无需开盖即可快速判断设备运行情况，同时透明材质能够直观展示内部电路板的结构，兼顾实用性能与展示效果。结构固定采用螺栓配合3D打印固定件的组合形式，组装时仅需逐层对齐板材、穿入固定螺栓锁紧即可完成装配，无需额外粘接或复杂工具，拆装维护十分便捷，固定件的尺寸经过反复打磨适配，能够保证叠层板材之间的压紧力度均匀，不会出现板材翘曲、松动移位的问题，同时不会对板载电子元件造成挤压损伤。脚垫采用软质防滑材质，突出外壳底面一定高度，能够在外壳与放置面之间留出足够的散热间隙，配合亚克力叠层之间的细微缝隙，能够形成自然的空气流通通道，满足树莓派常规运行状态下的被动散热需求，无需额外加装散热风扇即可保证长时间稳定运行。外壳的边角做了圆角过渡处理，没有尖锐的棱角，日常拿取使用时不会划伤手部，整体结构紧凑牢固，既能够阻挡日常使用中的灰尘、飞溅液体滴溅，也能避免外力磕碰直接损伤电路板上的精密贴片元件，大幅提升单板计算机在非实验室环境下部署的耐用性，适合用于小型智能网关、家用媒体中心、嵌入式控制终端等基于树莓派搭建的项目成品封装使用。
