铝型材框架SCARA结构桌面级3D打印设备

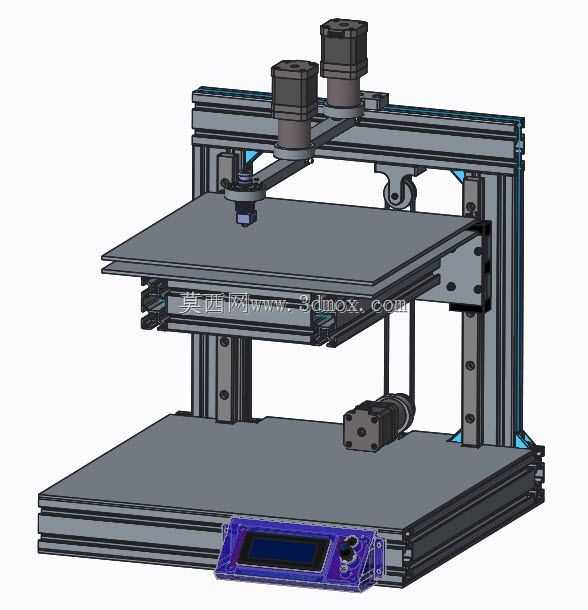

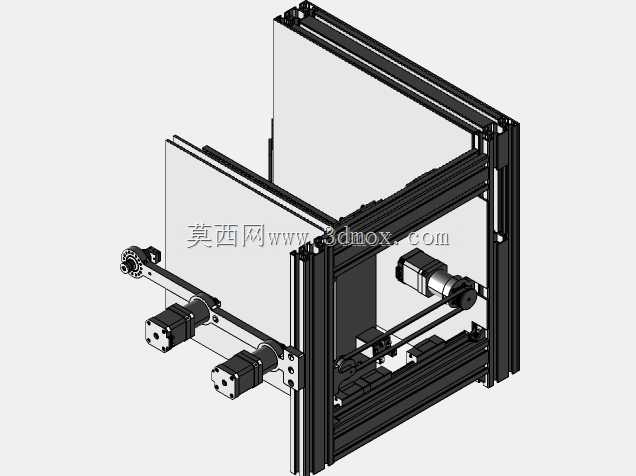

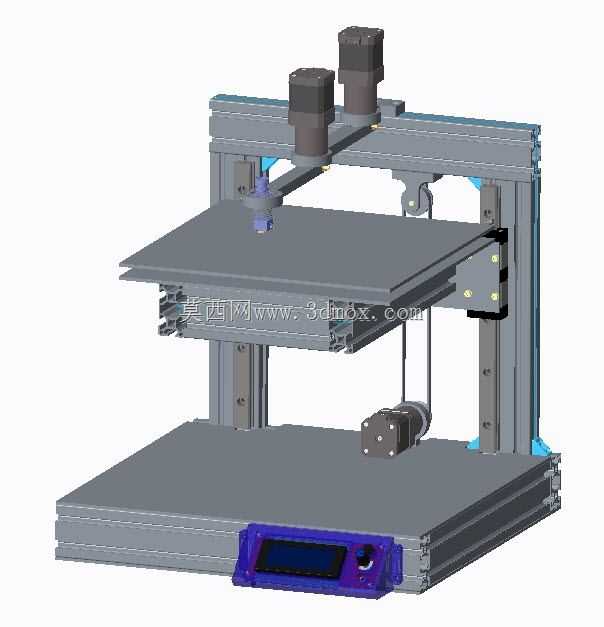

这款SCARA结构的桌面级打印设备，主要面向个人创客、小型工作室、院校创新实训场景使用，可完成热塑性耗材的熔融堆叠成型作业，能够制作创意手办、结构验证样件、简易工装夹具、教学演示模型等不同类型的实体工件，填补了小型作业空间内高精度快速成型的设备需求空白，相比传统笛卡尔结构的同类型打印设备，其SCARA关节式运动结构占用台面面积更小，运动惯量更低，在小尺寸工件打印场景下具备更优的动态响应表现。设备整体采用工业铝型材搭建主体框架，无需复杂的钣金焊接或一体切削加工，所有框架连接部位采用标准角件与螺栓锁紧固定，装配流程简单，后期维护调整时可快速拆解更换部件，框架的安装边界适配常规桌面摆放需求，底部基座预留了控制模块、驱动模块的安装位，正面嵌入带操作按键的显示交互模块，无需外接上位机即可完成参数设置、打印任务启停、进度查看等操作，降低了设备的使用门槛。运动结构设计上，设备顶部布置两组驱动关节，通过摆臂结构带动打印头在XY平面内完成圆弧插补与直线插补运动，Z轴方向采用独立的丝杆传动结构带动打印平台做垂直升降运动，平台采用平整金属板材制作，表面可粘贴适配不同耗材的贴膜，保证首层打印的附着效果，避免工件翘边移位。传动部位同步带的张紧结构预留了调节余量，长期使用出现传动松弛时可快速调整张紧度，保证运动精度稳定，所有运动走线均沿铝型材槽道布置，避免运动过程中线缆剐蹭干涉。设备底部基座做了加厚处理，提升整体配重降低运行过程中的振动，打印头模块采用快拆结构设计，可根据耗材类型更换不同口径的喷嘴，适配不同精度与打印速度的作业需求，整体结构兼顾了组装便捷性、运行稳定性与后期维护便利性，既适合个人用户自行组装调试，也可作为小型生产场景的快速成型工位设备使用，在有限的桌面空间内即可完成从数字模型到实体工件的全流程成型作业。
