基于Prusa架构的铝型材框架3D打印设备

该设备属于桌面级熔融沉积成型3D打印设备，主要面向个人创客、小型工作室、校园创新实验室等场景使用，可完成PLA、ABS、PETG等常见热塑性耗材的熔融堆叠成型，能够制作创意手办、结构验证样件、简易工装夹具、教学演示模型等不同类型的实体工件，满足小批量定制化零件的快速制作需求，无需开模即可将三维数字模型转化为实体构件，大幅缩短创意落地的验证周期。

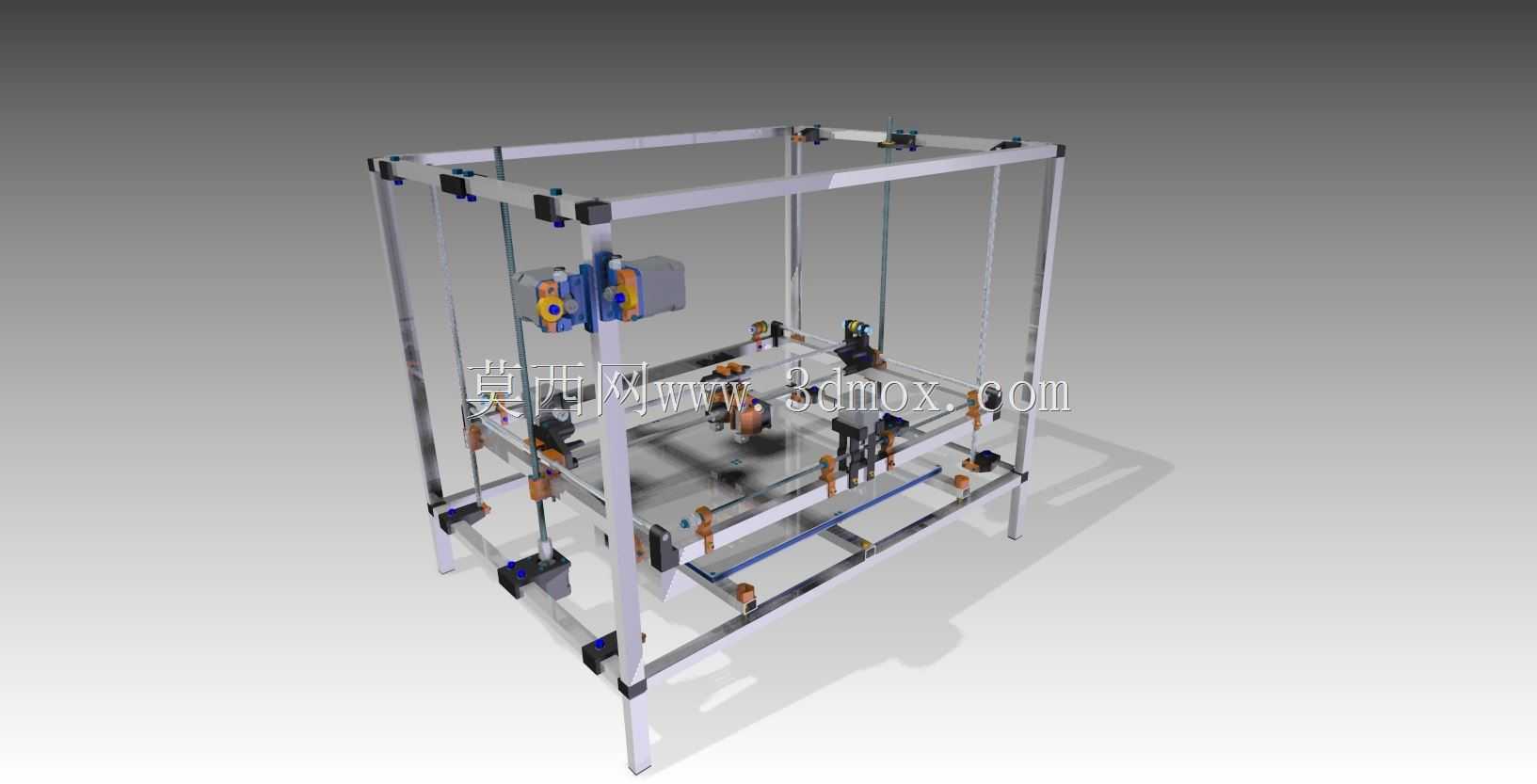

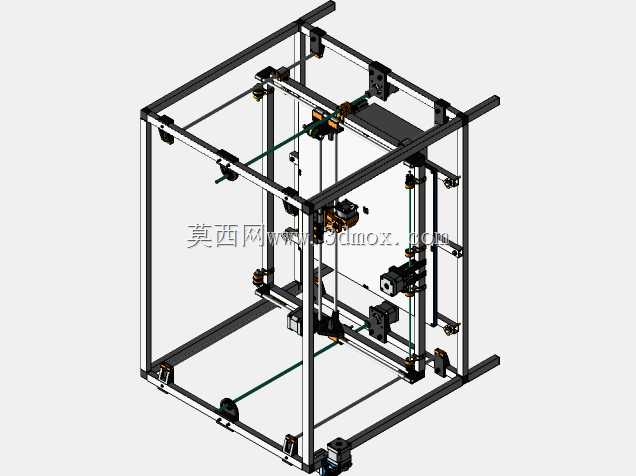

设备整体采用标准工业铝型材搭建外框架结构，型材之间通过配套角码与紧固件完成连接，无需复杂焊接工艺，既保证了整体机架的结构刚性，又为后续的改装升级预留了充足的扩展空间，框架整体为立式立方结构，安装边界适配常规桌面摆放需求，不会占用过多工作台面空间，底部预留的支脚结构可调节水平度，抵消放置台面的不平整问题，避免打印过程中出现机架晃动影响成型精度。运动系统采用笛卡尔坐标架构，X、Y轴负责打印喷头的平面移动，Z轴负责成型平台的垂直升降，各轴传动部件均通过型材槽位完成固定安装，可根据使用需求灵活调整安装位置，优化传动路径减少运动抖动。打印喷头采用双齿轮近端送料结构，能够稳定输送不同硬度的打印耗材，减少耗材打滑、断料等问题的出现概率，加热端可达到常规耗材所需的熔融温度，配合散热风道实现耗材的快速冷却定型，保证打印件的层间结合强度与表面质量。成型平台采用可调平结构，配合表面贴附的耐高温涂层，能够有效减少打印过程中的翘边问题，提升首层附着成功率。

设计过程中充分参考了成熟Prusa系列设备的运动逻辑优势，同时对框架结构进行了优化调整，摒弃了原有钣金框架的固定结构限制，采用模块化组装思路，所有运动组件、电控部件均采用标准化安装接口，使用者可根据自身需求更换更大功率的加热头、加装自动调平传感器、扩展封闭保温外罩等配件，适配不同耗材的打印需求。设备的走线全部沿铝型材槽内布置，既避免了运动过程中线路拖拽干涉，又让整体外观更加整洁规整，电控安装区域预留了充足的散热空间，可保证长时间连续打印过程中电控元件的工作温度处于合理区间，降低设备故障概率。整体结构在组装阶段即可完成精度校准，各轴的运动同轴度、平行度都可通过型材连接件的微调实现精准调整，无需复杂的专用工装即可完成整机装配，适合DIY爱好者自行采购配件组装调试，在保证打印精度满足日常使用需求的前提下，尽可能降低了设备的制作与维护成本。
