NEMA34规格86型数控步进电机结构设计

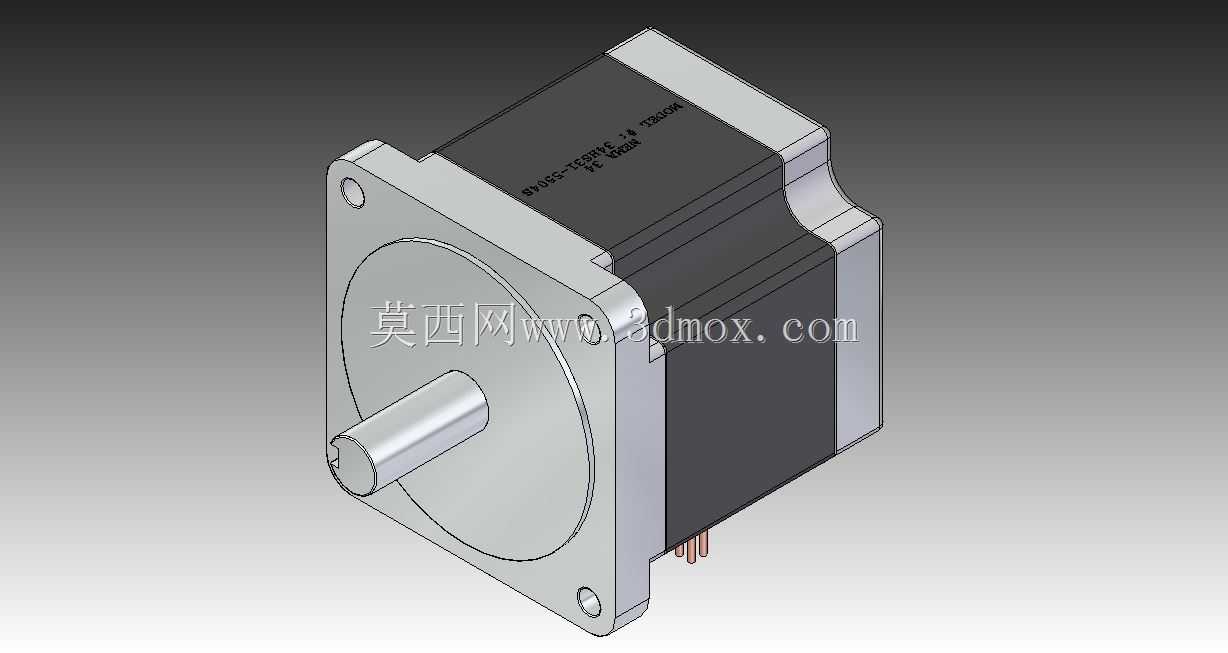

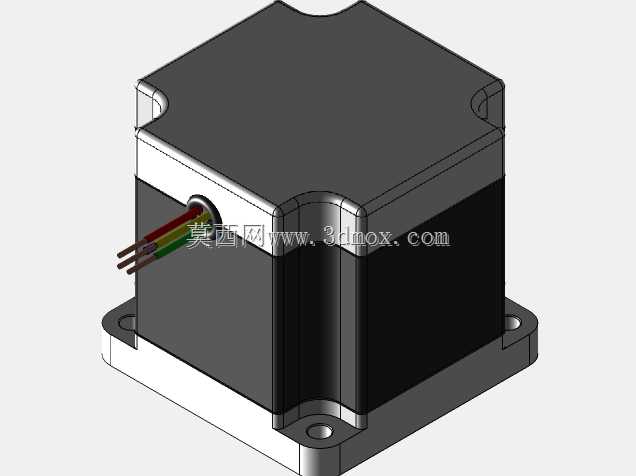

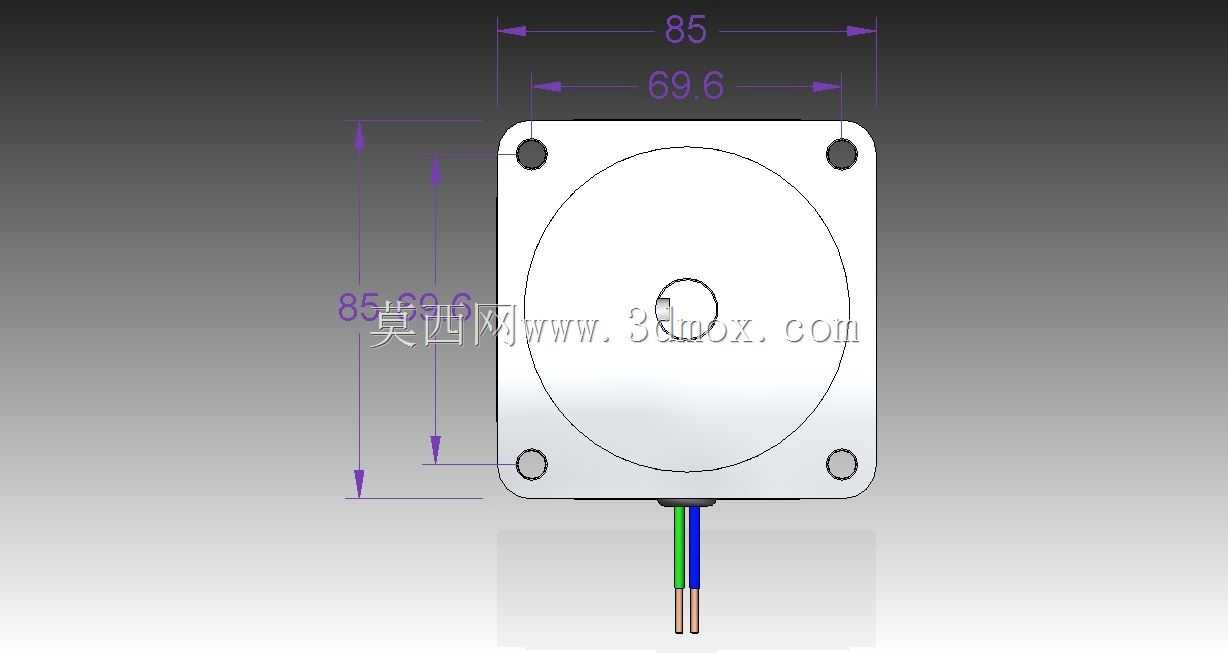

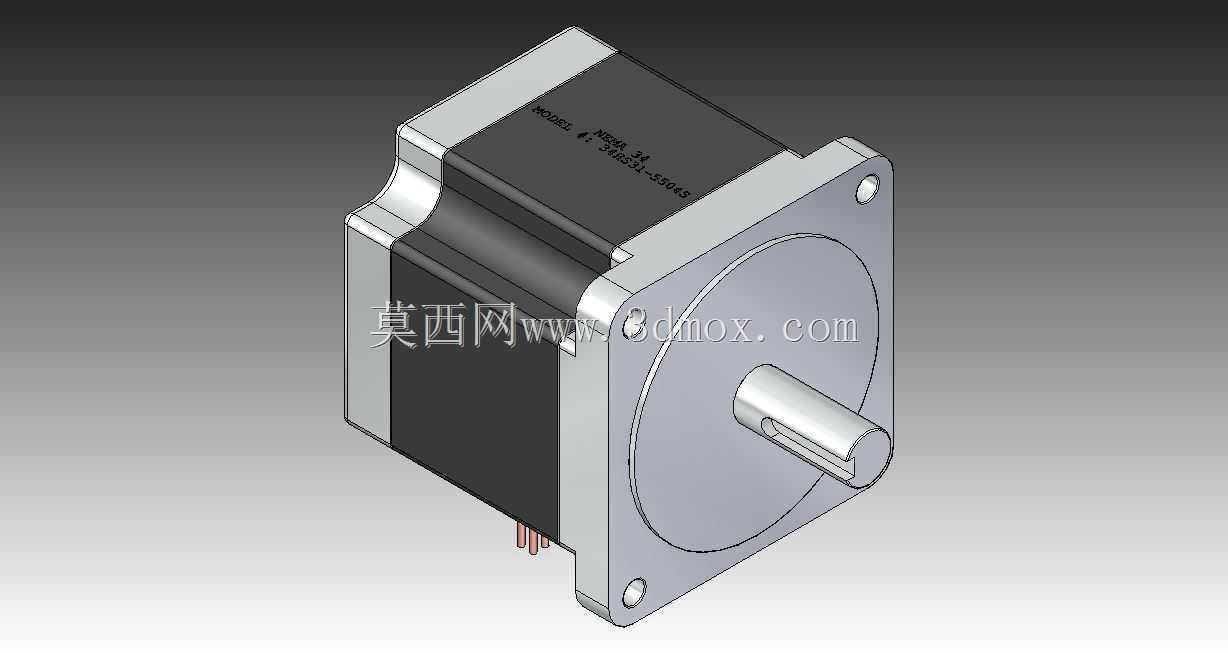

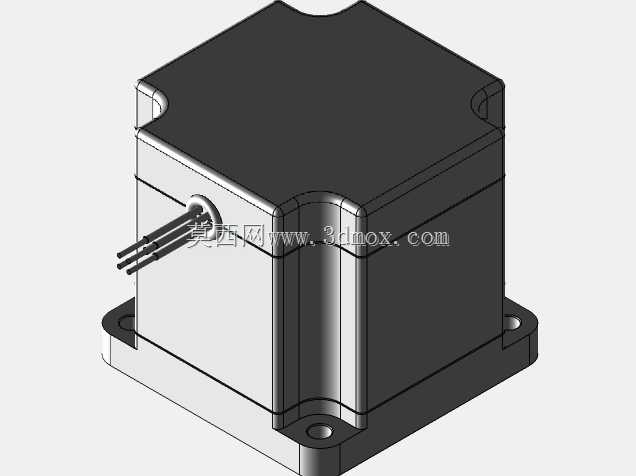

这款NEMA34规格的步进电机，是数控传动系统里的核心执行元件，广泛适配数控雕刻机、中小型数控车床进给轴、3D打印设备重载运动模组、自动化点胶平台、包装机械送料机构等需要精准开环位置控制的场景，在低速大扭矩输出的工况下能稳定实现微米级的位置定位，无需额外加装位置反馈装置即可完成精准的步进角位移输出，大幅降低中小型数控设备的硬件配置成本。从实际使用场景来看，这类电机常被用于设备的直线运动轴驱动，搭配滚珠丝杠或者同步带传动模组，可将电机的旋转运动转化为工作台的直线进给动作，也可直接驱动回转工装夹具完成固定角度的分度旋转，在数控加工场景中能稳定承受频繁的启停、正反转切换工况，不会出现丢步导致的加工尺寸偏差问题。产品功能特性上，该款电机采用两相混合式步进结构设计，额定输出扭矩适配86机座的常规负载需求，机身外壳采用拉伸铝型材一体成型，表面做了阳极氧化处理，既能保证结构强度抵御安装与运行过程中的磕碰，又能通过铝壳快速散出绕组工作产生的热量，避免长时间运行出现过热退磁问题；输出轴采用标准D型切边设计，搭配紧定螺钉即可实现与联轴器、同步轮的无相对滑动连接，尾部引出的多芯绕组接线端做了绝缘防护处理，方便用户快速对接步进驱动器的输出端口。设计思路上，这款电机严格遵循NEMA34的安装尺寸规范，前端安装法兰采用方形结构，四个安装孔的中心距、轴伸长度、轴径尺寸都完全符合行业通用标准，用户在替换同规格旧电机或者做新设备设计时，无需额外修改安装板的开孔尺寸，可直接完成装配适配；机身内部的定子绕组采用分层绕制工艺，转子磁钢选用高矫顽力的永磁材料，保证每一步的步进角精度控制在±5%以内，整步驱动下步距角为1.8度，搭配细分驱动器可实现更小的微步距输出，大幅降低低速运行时的振动与噪音。外形尺寸与安装边界方面，前端法兰为标准86mm见方结构，四个安装孔的中心距为69.6mm，适配M5规格的安装螺钉，轴伸直径为12.7mm，D型切边的平面高度、轴伸长度都匹配通用联轴器的夹持范围，机身整体长度适配5504S型号的扭矩输出需求，安装时只需预留出接线端的走线空间、以及尾部散热的通风间隙，即可保证电机长期稳定运行，不会和设备周边的结构件产生运动干涉。
