适配增材制造的法国阵风战斗机结构设计

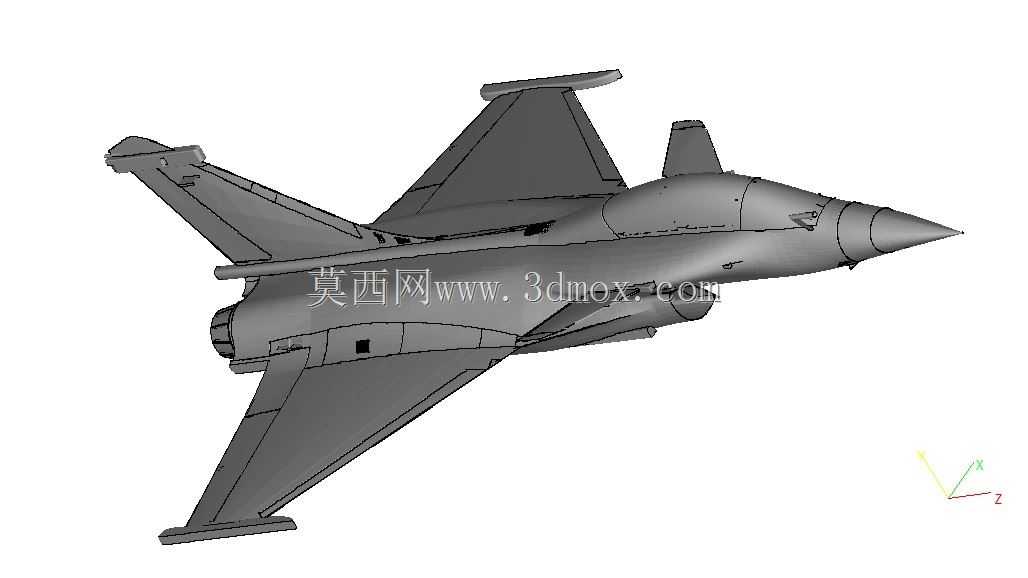

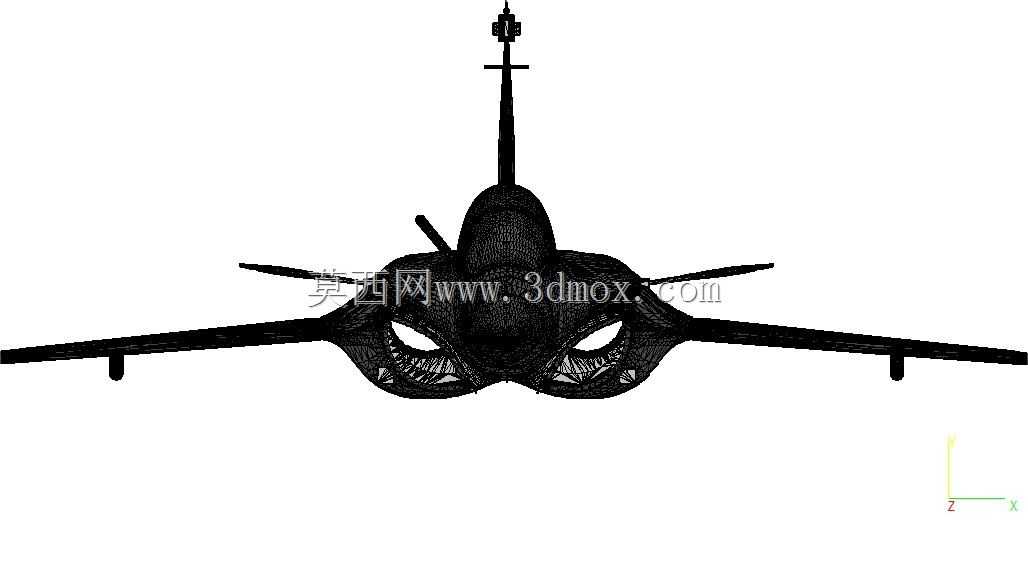

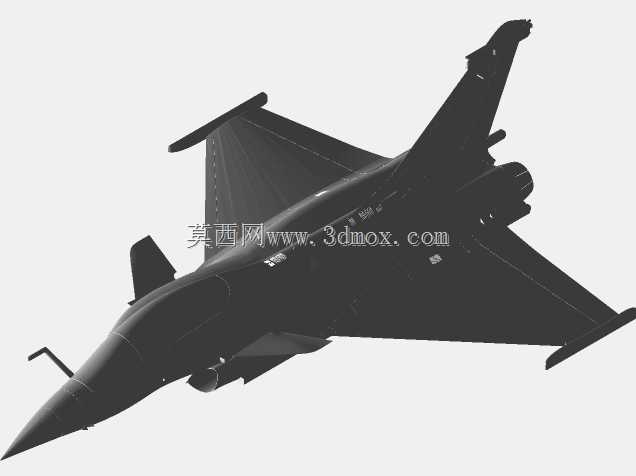

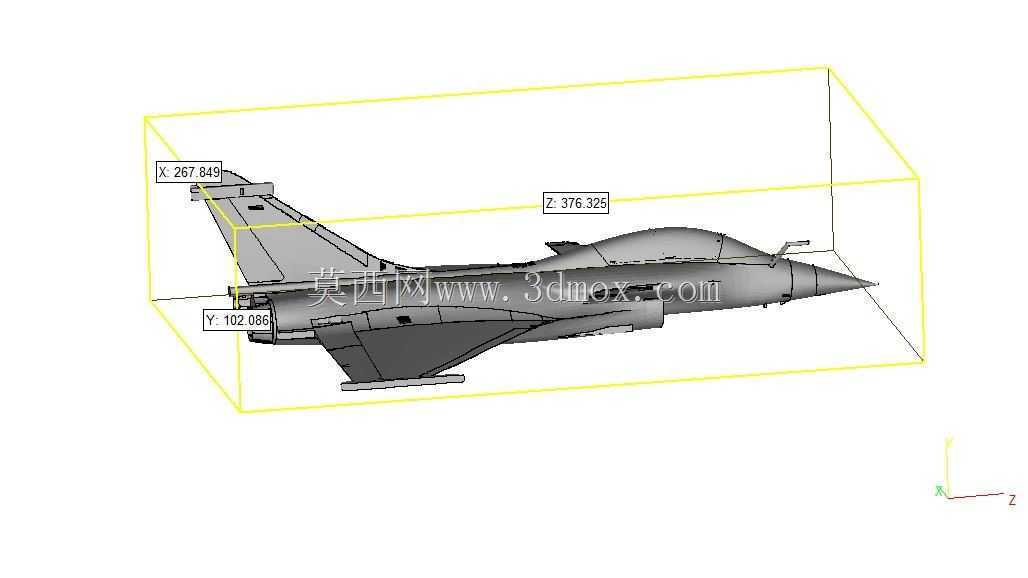

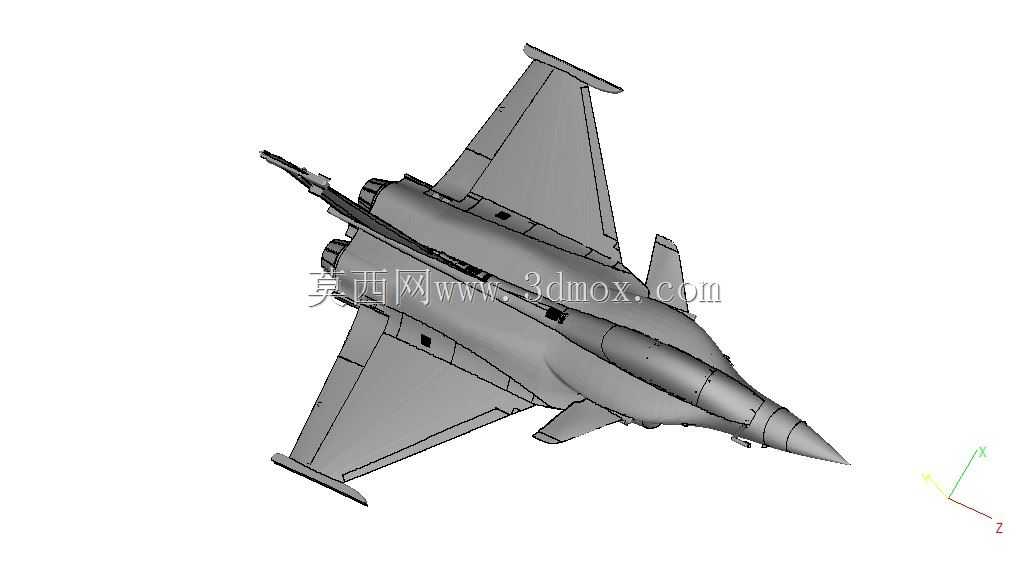

这款阵风战斗机的三维结构设计，核心面向增材制造场景的落地应用，针对SLS工艺的成型特性做了全链路的结构适配，同时兼顾FDM、SLA等主流桌面级与工业级3D打印工艺的成型可行性，可覆盖航空科普教具制作、航模爱好者自主打印组装、军工展陈微缩模型制作、航空类教学演示道具开发等多类场景需求。从实际用途来看，该结构既可以作为1:72及等比例缩放航模的基础结构框架，搭配动力组件、遥控模块改装为可飞行动态航模，也可以直接打印后做表面涂装处理，作为静态陈列模型用于航空主题展馆布置、国防教育科普展品制作，还能为航空类专业的课程设计提供成熟的战机结构参考样本，帮助学习者理解第三代半多用途战斗机的气动布局逻辑与机身结构分块思路。在功能特性层面，设计团队针对增材制造的工艺痛点做了专项优化：机身外壳采用薄壁中空结构，在保证结构刚度满足打印后装配、摆放需求的前提下，尽可能降低打印耗材消耗，同时预留了标准的模块化装配卡扣位，机翼、尾翼、座舱、尾喷等部件可拆分打印后直接拼接，无需额外设计复杂的连接工装；机身表面的气动外形严格还原真实阵风战机的鸭式布局、三角翼、单垂尾的气动特征，保证模型外观的还原度，同时对所有曲面做了打印倾角优化，大部分部件打印时无需添加额外支撑，仅在起落架舱、尾喷口等少量内凹位置预留了易拆除的支撑定位边，大幅降低后处理的打磨工作量。从设计思路来看，整个结构遵循“工艺优先、还原为辅”的原则，首先对真实阵风战机的外形做三维扫描数据的逆向拟合，再针对不同增材工艺的成型精度、支撑要求、材料收缩率做参数调整：针对SLS工艺的尼龙粉末烧结特性，将机身壁厚统一设置为1.5mm，既保证烧结过程中不会出现薄壁翘曲，也能让未烧结的粉末可以从预留的工艺孔中顺利排出，避免内部残留粉末增加模型重量；针对FDM工艺的熔融沉积特性，将所有外凸曲面的打印倾角控制在45度以上，减少层纹对外观效果的影响，同时将装配卡扣的公差预留0.2mm，适配PLA、ABS等常见FDM耗材的热胀冷缩特性；针对SLA工艺的光固化成型特性，对表面细节做了0.1mm的精度优化，保证座舱盖、机身蒙皮接缝、导弹挂架等细节特征可以清晰呈现。从外形尺寸与安装边界来看，当前设计的原始 bounding box 尺寸为X向267.849mm、Y向102.086mm、Z向376.325mm，对应1:60左右的微缩比例，用户可根据自身打印设备的成型仓尺寸做等比例缩放，缩放过程中所有装配位的公差会按比例同步适配，无需重新调整结构；如果要改装为动态航模，机身内部预留了直径30mm的设备舱空间，可容纳常规的2S锂电池、接收机、舵机等动力组件，机翼位置预留了标准的航模舵面安装槽位，尾喷口位置预留了动力电机的安装定位孔，无需对机身结构做二次切割改造即可完成动力组件的装配，大幅降低航模改装的门槛。
