科幻影视主题发现号太空船实体造型

　　该造型的核心应用场景覆盖三个方向，首先是科幻主题展陈的道具制作，可作为影视IP线下展、科技馆航天主题区的静态展示件，也可作为科幻爱好者的收藏级桌面摆件，其次是增材制造工艺的实操验证载体，可用于测试中型成型设备的大尺寸构件成型精度、分体拼接定位结构的可靠性，还可作为结构设计教学中异形长轴类构件、薄壁中空结构的设计案例参考。从实际用途来看，该造型并非功能性航天载具，而是基于经典科幻IP形象还原的实体化模型，核心作用是满足文创展示、工艺验证、爱好者收藏的需求，其结构设计完全围绕增材制造的工艺特性展开，没有传统机械结构的传动、承载等功能性要求，但在结构合理性上完全遵循实体成型的工程逻辑。产品功能特性上，整体采用中空结构设计，

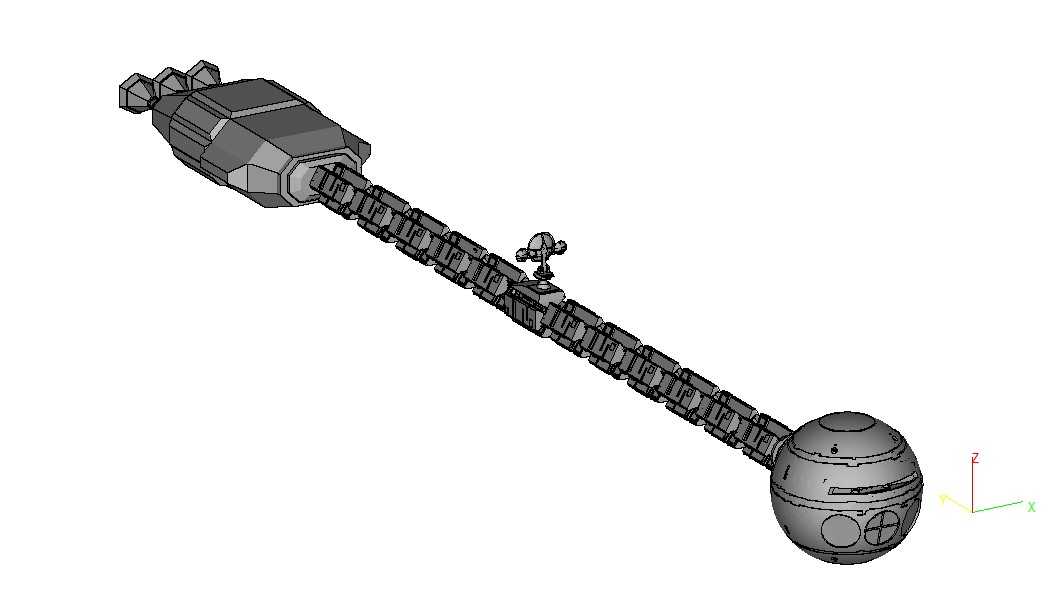

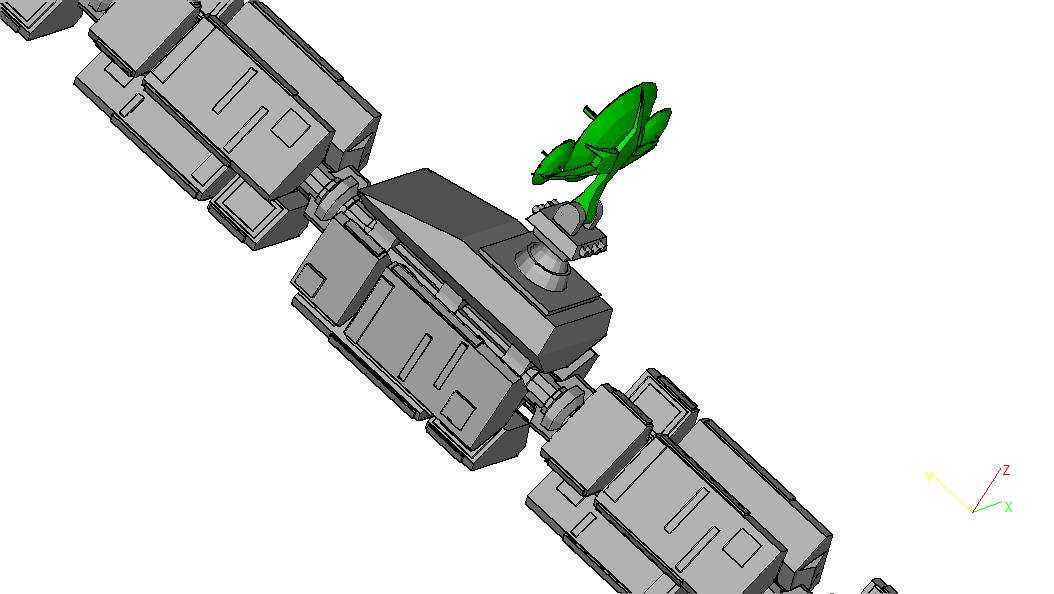

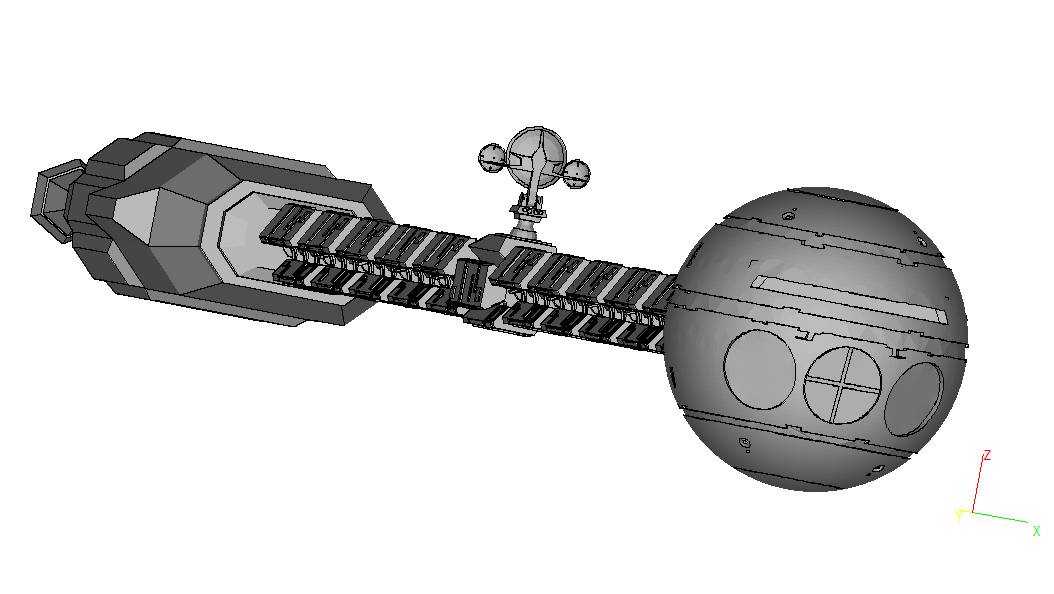

　　在保证外形还原度的前提下，大幅减少成型过程中的材料消耗，同时降低大尺寸实体构件打印过程中的内应力积聚风险，避免薄壁部位出现翘曲、开裂等成型缺陷；结构采用分体式拼接设计，可根据成型设备的成型仓尺寸，选择2部件拆分或者10部件拆分的拼接方案，适配不同幅面的成型设备，拼接部位设计有定位止口，拼接后可保证外形轮廓的连续性，无需大量后期打磨修整；外形表面的细节特征做了适配增材工艺的优化，所有凸起、凹陷特征的拔模角度均满足无支撑成型的要求，减少后期支撑去除的工作量，同时保证细节特征的成型清晰度。设计思路上，首先从外形还原度出发，严格匹配原作中太空船的长轴比例、前端舱段的多面体造型、末端球形舱的表面细节特征，在建模阶段先绘制整体的外轮廓控制线，

　　确定长轴方向的各段截面变化规律，再逐步细化表面的细节特征；其次充分考虑增材制造的工艺约束，针对长轴类构件易出现的成型翘曲问题，将内部中空结构的壁厚设置为均匀的2.5mm，既保证构件的结构强度，又避免壁厚不均导致的冷却收缩变形；拆分结构的设计上，拆分位置均选择在外形轮廓的台阶面或者特征分界处，避免在光滑连续的外表面设置拼接缝，减少后期处理的痕迹，同时每个拆分部件的重心均落在成型平台的有效支撑范围内，避免成型过程中出现构件倾覆的问题。外形尺寸与安装边界方面，整体装配完成后的外轮廓尺寸为135mm×155mm×146mm，其中长轴方向的总长度为155mm，前端舱段的最大宽度为135mm，末端球形舱的最大直径为146mm，

　　若采用2部件拆分方案，单个部件的最大尺寸不超过120mm，可适配成型幅面150mm级别的桌面级FDM设备；若采用10部件拆分方案，单个部件的最大尺寸不超过50mm，可适配更小成型幅面的设备，同时也适合采用SLS工艺进行批量成型，成型过程中无需额外添加大量支撑，成型效率更高。安装摆放方面，整体造型的重心位于长轴方向靠近末端球形舱的三分之一处，可直接平稳放置在水平台面上，无需额外设计支撑底座，若需要做悬挂展示，可在末端球形舱的顶部预留隐藏式挂点，不破坏外形的整体视觉效果。针对不同的成型工艺，该造型的结构也做了对应的适配，采用FDM工艺成型时，可选择0.2mm层厚、15%填充率的参数设置，中空结构的内壁无需额外添加支撑，外表面的悬垂部位均控制在45度以内，可实现无支撑成型；采用SLS工艺成型时，由于粉末本身可作为支撑，可进一步减小壁厚至2mm，进一步减轻构件重量，同时分体拼接的定位结构可采用更小的配合间隙，提升拼接后的整体精度。
