台式手动钓鱼线材弯制加工工装

这款手动线材弯制工装，主要面向垂钓爱好者自制配件、小型渔具加工作坊的小批量线材弯制场景，可完成不同规格钓鱼用弯线、打窝器配套金属构件、钓组连接钢丝件的精准弯折作业，替代传统手工钳弯折精度差、成型角度不一致、操作费力的痛点，尤其适合小直径硬钢丝、弹簧钢丝的小半径冷弯加工，无需外接动力源，仅靠手动操作即可完成作业，对作业场地无特殊要求，普通工作台面即可安装使用。

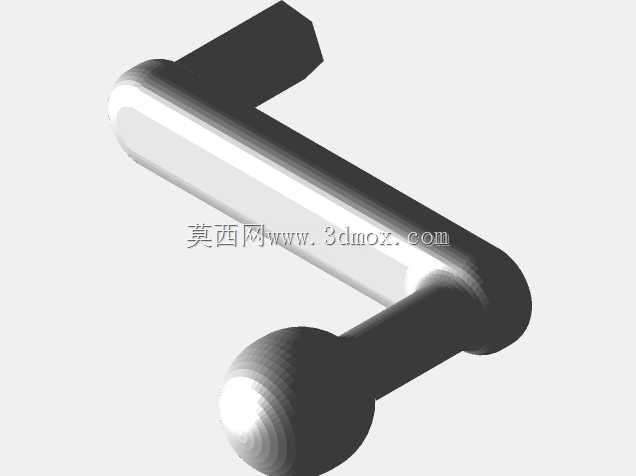

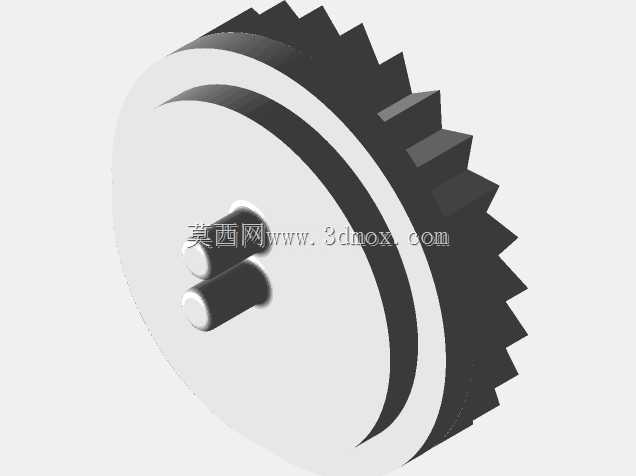

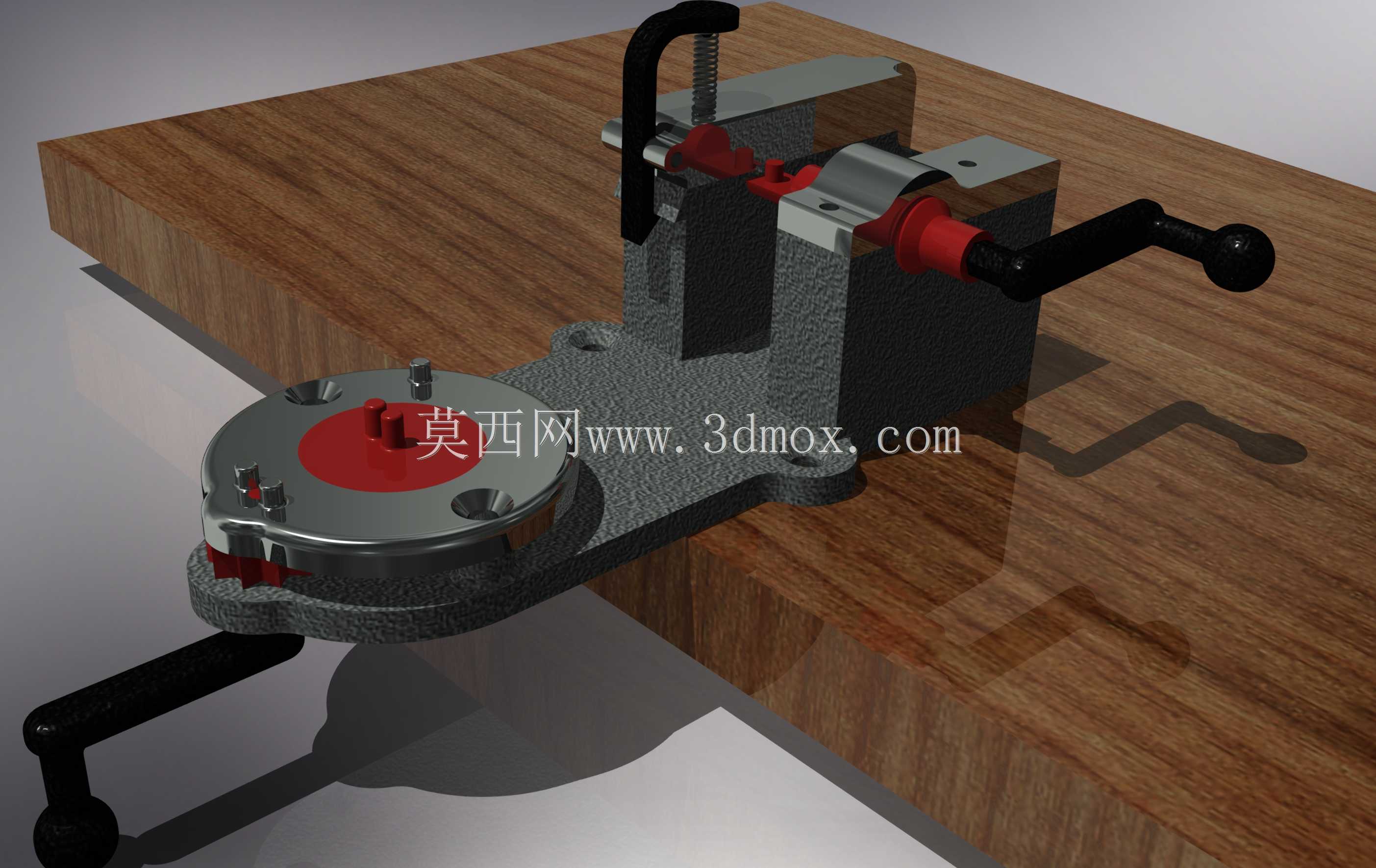

从功能特性来看，该工装采用夹装式底座设计，可通过侧边的快速锁紧压块固定在厚度20-50mm的木质或金属工作台边缘，安装后整体无晃动，弯折作业时不会出现位移偏移；核心弯折工位采用带定位孔的圆盘式回转结构，圆盘上设置多组不同直径的定位销插孔，可根据所需弯折的线材直径、弯折半径快速更换定位销位置，适配1-5mm直径的金属线材弯折需求，弯折角度可通过圆盘侧边的角度挡块自由调节，可完成0-180度范围内任意角度的弯折成型，弯折后的线材角度误差可控制在1度以内，成型一致性远高于手工弯折。工装的进料端设置带V型槽的压紧夹持结构，通过手拧螺杆带动压块锁紧待加工线材，锁紧后线材不会在弯折过程中出现打滑窜动，保证弯折尺寸的精准度；两个操作手柄采用符合人体工学的弯臂设计，握持端设置防滑球形端头，操作时施力顺畅，长时间作业也不易出现手部疲劳，其中一个手柄用于控制进料端的压紧与松开，另一个手柄带动回转圆盘完成弯折动作，操作逻辑简单，无需专业培训即可快速上手。

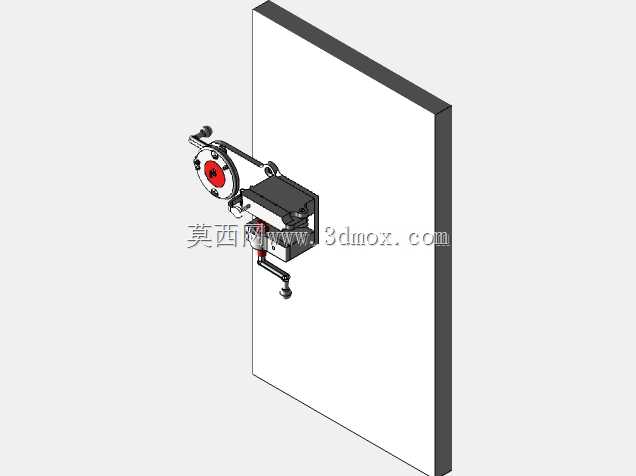

在设计思路上，该工装整体采用模块化分体结构，所有受力部件均采用高强度铸铁材质加工，表面做喷塑防锈处理，耐磨性能优异，长期使用不易出现磨损变形；非受力的操作手柄等部件采用轻量化设计，降低整体操作阻力，同时所有棱角位置均做倒圆角处理，避免操作过程中划伤手部。安装边界方面，工装整体底座长度约280mm，宽度约120mm，安装后突出工作台面的高度约150mm，占用工作台面积极小，不会对其他作业操作造成干扰；夹装位置的调节行程可达30mm，可适配绝大多数常规厚度的工作台，无需额外打孔固定，拆装十分便捷，可根据作业需求随时更换安装位置，移动收纳都很方便。在实际作业过程中，操作人员只需将待弯折的钢丝穿入进料端的V型槽，调整好伸出长度后转动压紧手柄锁紧线材，再转动弯折手柄带动回转盘转动，即可一次性完成指定角度的弯折作业，单次弯折作业耗时不超过10秒，加工效率是传统手工钳弯折的3倍以上，且成型后的构件无明显夹痕，线材表面不会出现镀层脱落、应力断裂等问题，加工出的弯线构件可直接用于钓组组装，无需后续打磨修整。
