快速铣削加工用弹性压紧轧机夹具

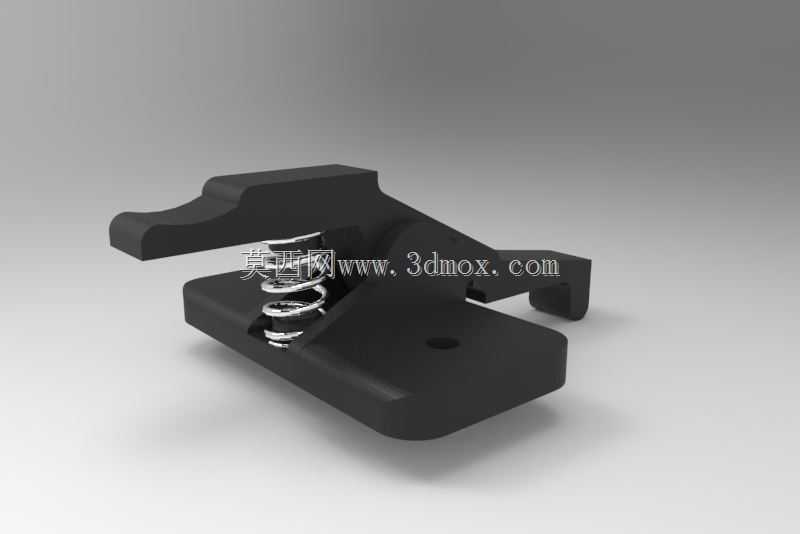

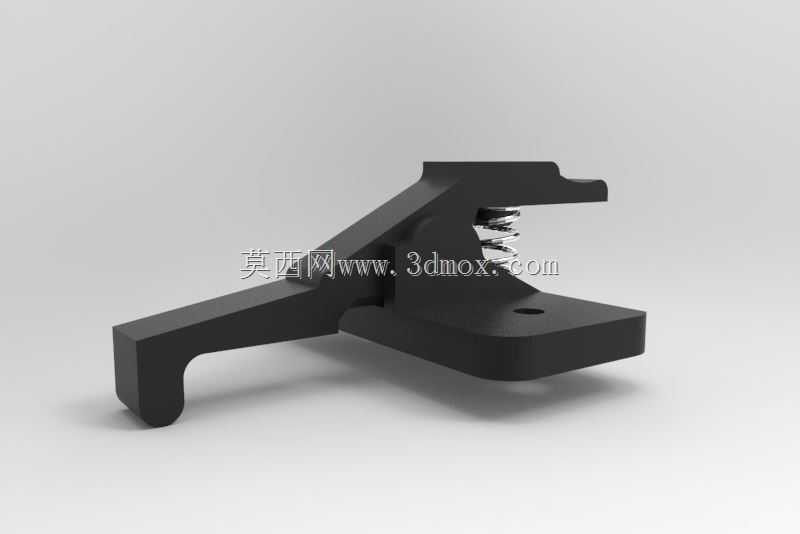

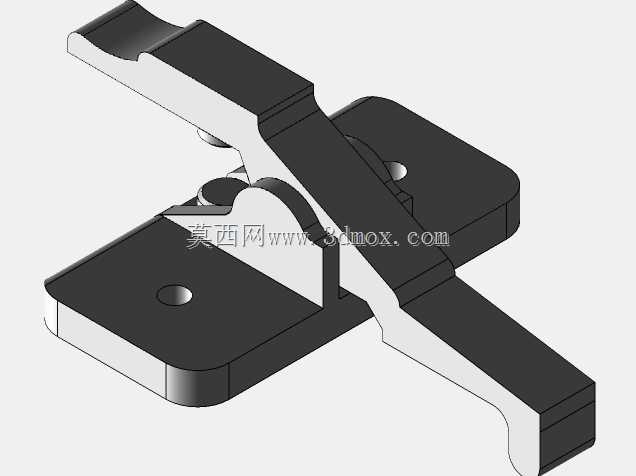

这款弹性压紧夹具主要面向小型工件的铣削加工场景，适配常规立式铣床、小型数控雕刻设备的加工工位，可对厚度在适配范围内的木材、塑料类软质工件以及小型铝件进行快速压紧固定，解决小批量加工过程中频繁装夹耗时久、传统压板操作繁琐的痛点。在实际生产场景中，这类夹具常布置在机床工作台的T型槽位上，可单组使用固定小型条状工件，也可多组并排排布固定幅面稍大的板材工件，尤其适配打样加工、小批量定制生产的作业需求，无需复杂的调校步骤即可完成工件装夹，大幅缩短单件加工的辅助准备时间。从功能特性来看，夹具采用弹簧预紧的按压式锁紧结构，压头部分做了圆弧过渡的加宽处理，压紧时不会在软质工件表面留下明显压痕，同时压臂的开合行程经过合理设计，单手即可按压抬起压臂完成工件取放，松开后弹簧自动提供持续稳定的压紧力，避免铣削过程中工件受切削力作用出现移位、翘边的问题。底座部分设置了标准的沉头安装孔，可通过T型螺栓直接固定在机床工作台上，安装时无需额外加工适配连接结构，底座的底面做了精磨处理，安装后与工作台面贴合度高，不会出现装夹倾斜的问题。设计过程中重点考量了操作便捷性与夹持稳定性的平衡，压臂的杠杆比例经过反复调校，既保证弹簧提供的压紧力足以抵抗常规铣削的侧向切削力，又不会让按压操作需要过大的力度，降低操作人员的劳动强度；压头与工件接触的位置做了防滑纹理处理，即使工件表面存在轻微的不平整，也能提供足够的摩擦力防止工件窜动。安装边界方面，夹具整体底座为矩形结构，长宽尺寸适配常规小型机床的工位间距，安装后压臂抬起的最高高度不会干涉铣刀的走刀路径，压臂下压后的最低位置可适配薄至3毫米的板材装夹，整体结构没有突出的尖锐棱角，操作过程中不会剐蹭操作人员，同时整体采用硬质金属材质制作，长期使用不易出现形变，弹簧部分做了防锈处理，在切削液喷淋的加工环境下也能长期保持稳定的弹力输出，不会因为锈蚀出现卡滞、弹力衰减的问题。在日常使用中，这类夹具无需复杂的维护，仅需定期清理底座缝隙中残留的切屑，保证压臂转动顺畅即可，相比传统的螺栓压紧压板，装夹效率可提升数倍，尤其适合频繁更换工件的加工场景。
