气动双隔膜流体输送泵结构设计

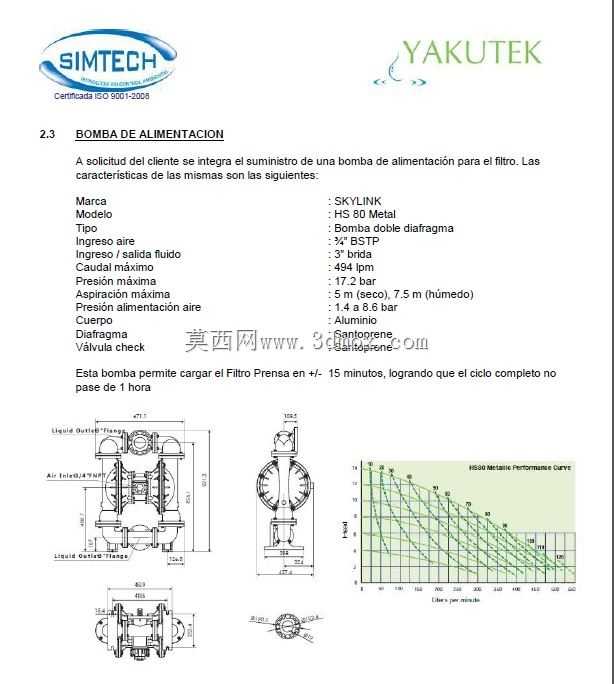

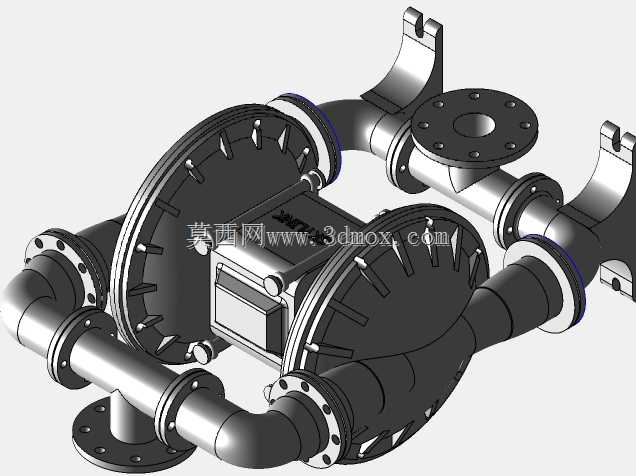

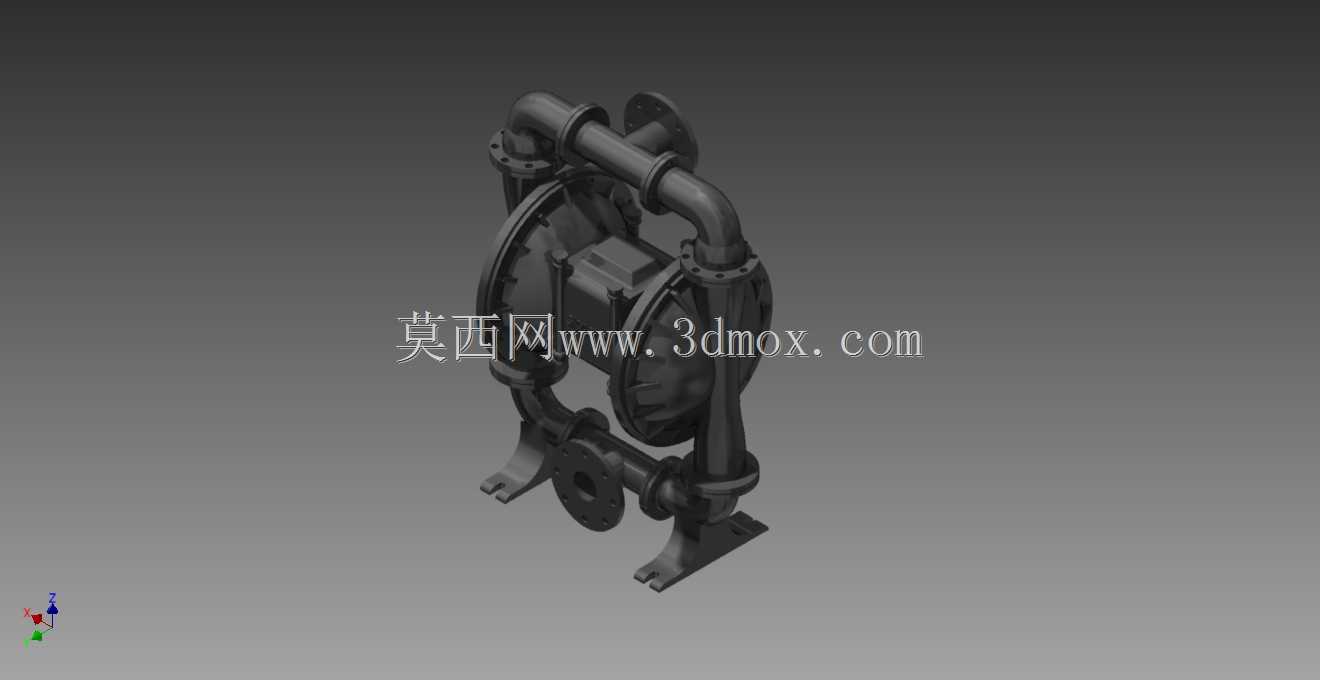

这款气动双隔膜泵主要面向化工、涂装、污水处理、食品加工等多场景的流体输送需求，可适配含颗粒杂质的粘稠浆料、腐蚀性化学介质、易挥发易燃易爆流体的输送作业，相比传统电动离心泵，它无需电力驱动，依靠压缩空气作为动力源，在防爆要求高的厂区作业场景下具备更高的安全系数，也不会出现电动泵空转烧损的问题，可长时间空载运行不损坏设备。从功能特性来看，该泵通过两侧隔膜的往复形变改变腔体容积，配合进出口单向球阀的启闭动作完成流体的吸入与排出，流量可通过气源压力的调节实现无级变速，启动扬程低，自吸能力强，无需提前灌泵即可抽取低位槽罐内的介质，输送过程中介质不会与泵体运动部件直接接触，能最大程度降低介质被污染的概率，也可避免输送敏感介质时出现剪切变性的问题，适配对物料完整性要求高的生产环节。设计过程中优先考虑了安装适配性与维护便捷性，整体采用脚架式落地安装结构，底部预留的安装孔位可直接固定在钢制机架或者混凝土基础上，进出口管路采用法兰连接结构，可适配不同通径的工业输送管路，两侧泵腔的端盖采用快拆式螺栓紧固结构，日常更换隔膜、检查单向阀时无需拆解全部管路，可大幅缩短设备维护的停机时间。外形设计上充分考虑了厂区狭窄空间的安装边界，整体结构紧凑，横向管路布局避开了操作人员的日常巡检通道，突出的管路接口做了圆弧过渡处理，避免尖锐棱角磕碰造成安全隐患，泵体重心落在底部安装脚架的中心区域，运行时的振动幅度小，无需额外加装减震基座即可稳定运行。结构细节上，进气阀组布置在泵体顶部中心位置，方便操作人员快速调节气源压力，两侧的气路通道做了等径对称设计，保证两侧隔膜的动作行程一致，避免出现单侧受力不均导致的隔膜过早磨损问题，进出口流道做了顺滑圆弧处理，减少介质流动时的阻力损失，也能避免颗粒杂质在流道拐角处堆积堵塞，适配高含固量介质的长时间输送作业。
