内螺纹连接手动杠杆式球阀结构设计

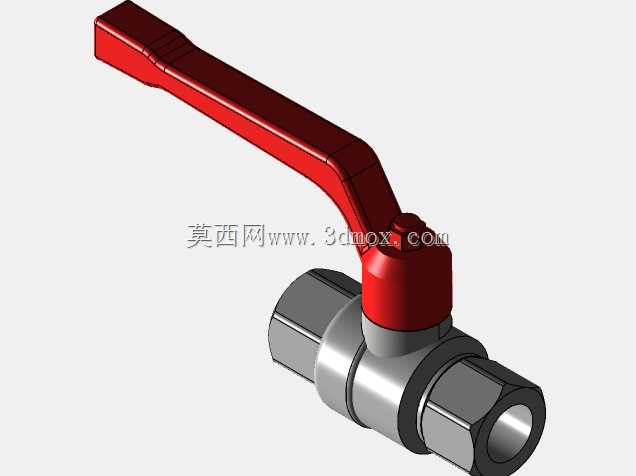

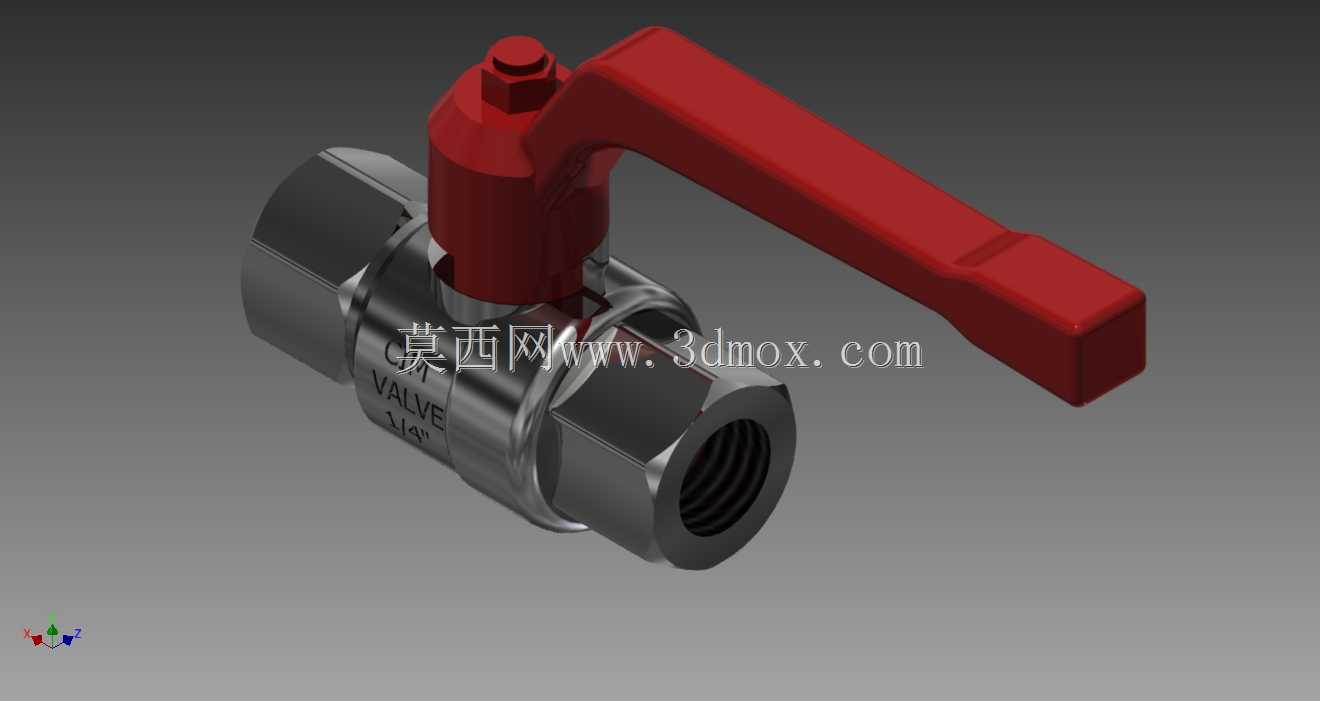

这款手动球阀是民用给排水、小型化工流体输送、暖通空调管路系统中极为常用的流体通断控制元件，核心作用是在管路中实现介质通路的快速开启与截断，相比传统闸阀、截止阀，它的启闭行程更短，操作力矩更小，仅需将手柄扳动九十度即可完成全开到全关的状态切换，日常运维操作十分便捷。在实际应用场景中，这类小通径内螺纹球阀广泛适配家装水路改造、小型设备冷却水回路、低压气动管路、家用燃气支路等场景，能够稳定控制水、非腐蚀性轻质油品、低压气体、常温蒸汽冷凝水等多种介质的通断，适用的工作压力覆盖常规低压管路需求，日常使用中无需频繁拆解维护，密封可靠性能够满足长期静置或频繁操作的使用要求。从产品功能特性来看，这款球阀采用浮动式球芯结构，球芯与两端阀座密封面紧密贴合，当手柄带动阀杆旋转时，球芯的通孔会与管路通路对齐或错开，实现通路的启闭，全开状态下介质流通阻力极小，几乎没有压损，不会对管路流量造成明显节流影响；全关状态下密封面均匀受压，能够实现零泄漏截断，避免管路介质渗漏造成的资源浪费或安全隐患。手柄采用加长杠杆式设计，操作时力臂更长，即使管路存在一定工作压力，也无需借助额外工具即可轻松扳动，手柄表面做了防滑结构处理，沾附水渍或油污时也不易打滑。从设计思路层面，这款球阀采用对称式结构布局，整体以阀体中轴线为中心对称分布，两端采用标准内螺纹连接接口，能够直接与同规格的外螺纹管路、接头进行适配，无需额外焊接或法兰转接，安装操作门槛极低，普通施工人员借助常规管钳即可完成安装作业。阀体采用锻压成型结构，整体强度高，耐压性能优异，阀杆部位设置了多重密封结构，避免介质从阀杆与阀体的配合间隙处渗漏，阀杆与球芯采用扁榫配合结构，传动间隙小，启闭动作的反馈清晰，操作人员可以通过手柄的朝向直接判断阀门的启闭状态，当手柄与管路走向平行时为全开状态，垂直时为全关状态，无需额外加装状态指示装置即可快速识别。在外形尺寸与安装边界方面，这款球阀整体结构紧凑，轴向安装长度较短，不会占用过多管路布置空间，两端内螺纹的同轴度经过精准调校，安装后不会出现管路别劲的问题，手柄的旋转半径经过优化，安装时仅需在手柄侧预留足够的扳动空间即可，不会与周边管路、墙体或设备部件产生干涉，无论是明装管路还是狭小空间内的设备内嵌管路都能适配。阀体外部的标识区域清晰标注了通径与压力等级参数，安装时可以快速识别规格，避免错装。
