带内置弹簧复位结构的工业合页铰链

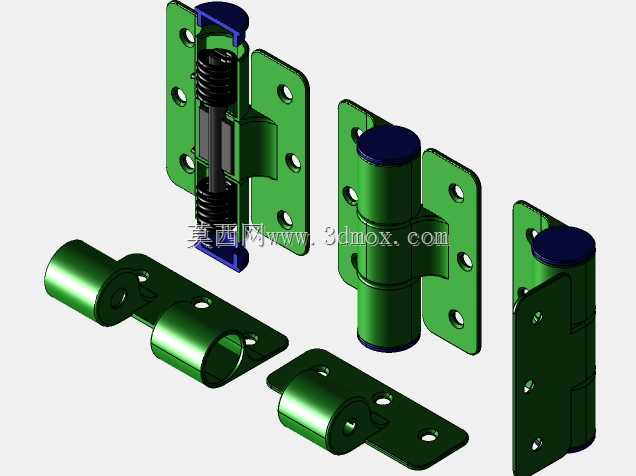

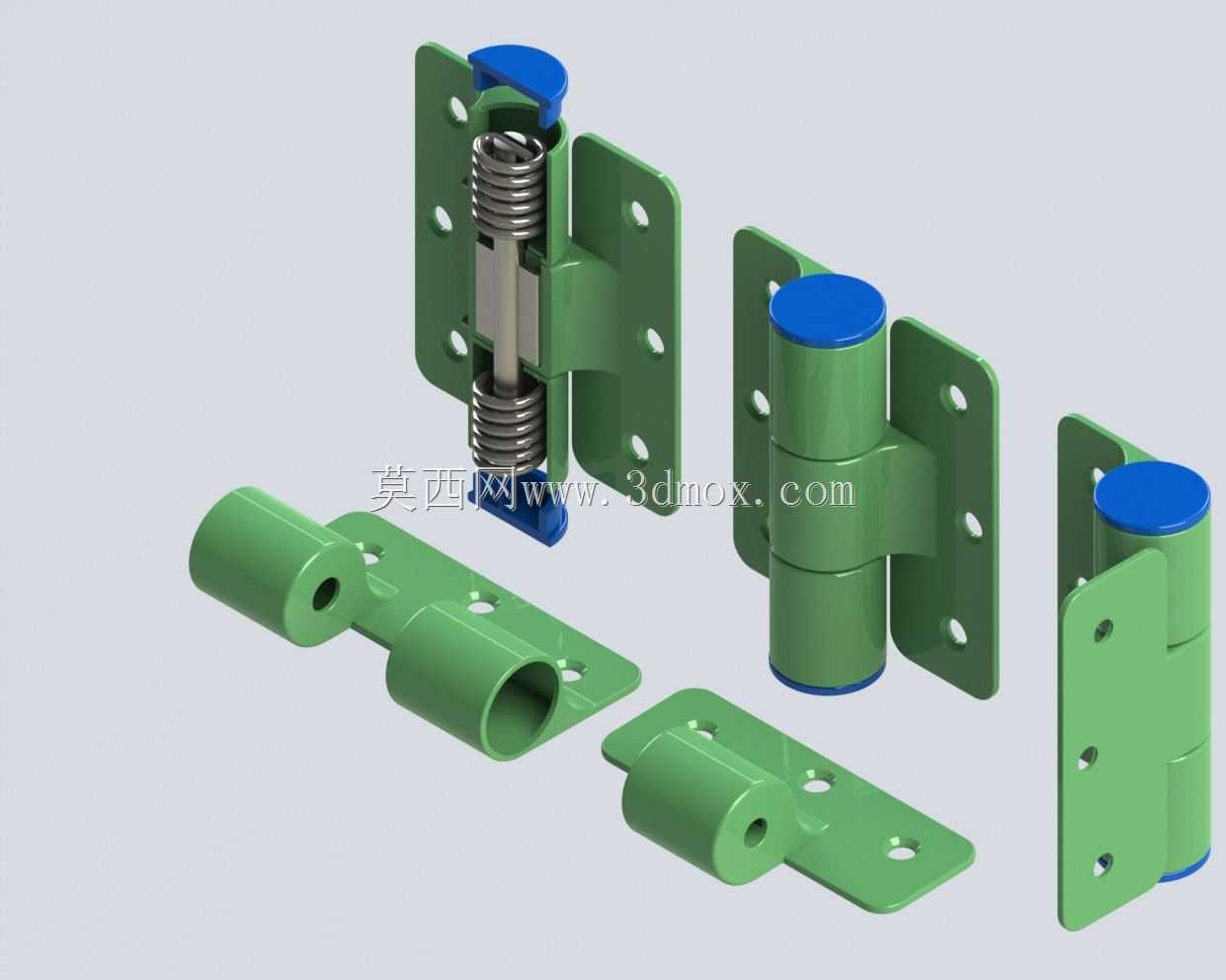

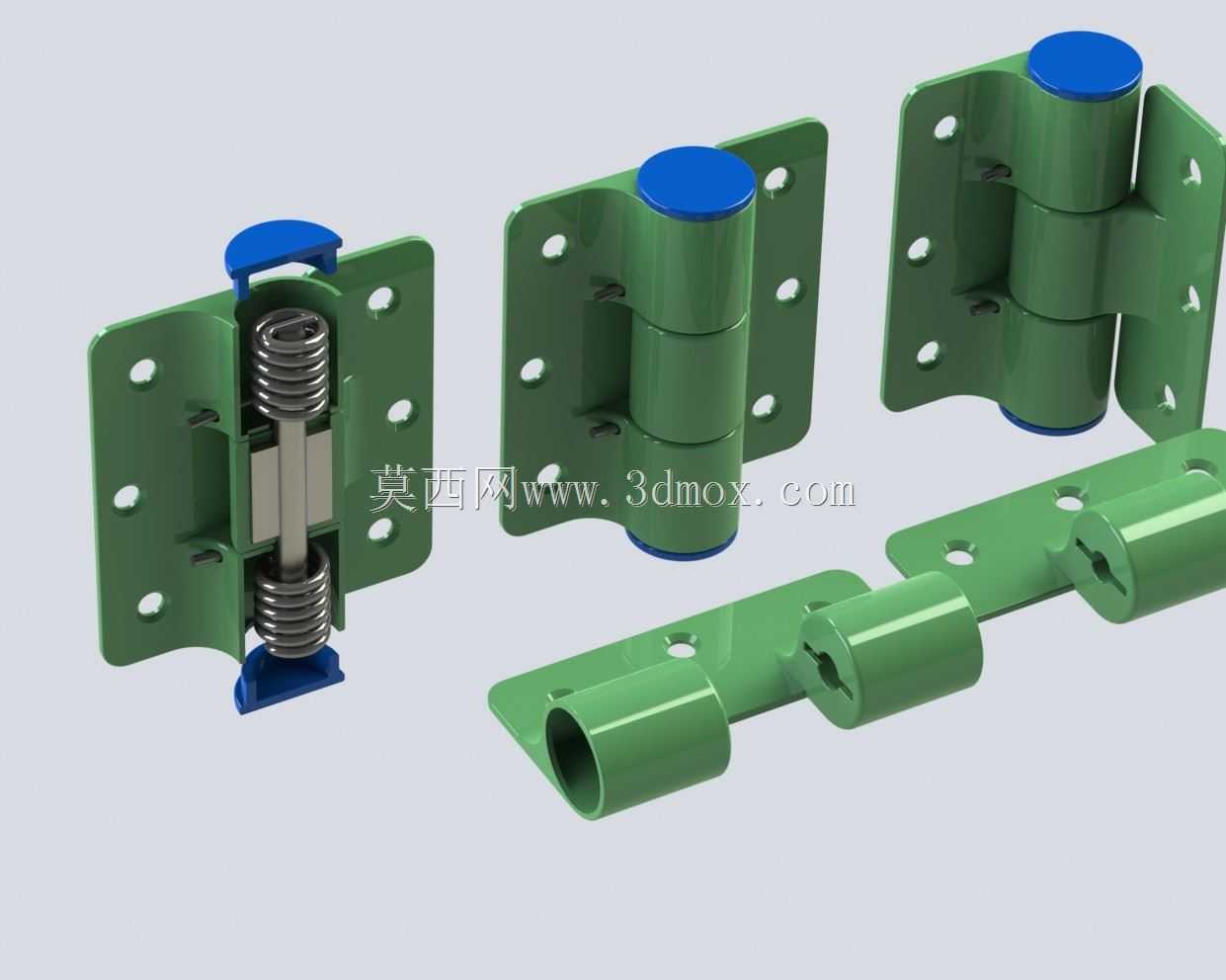

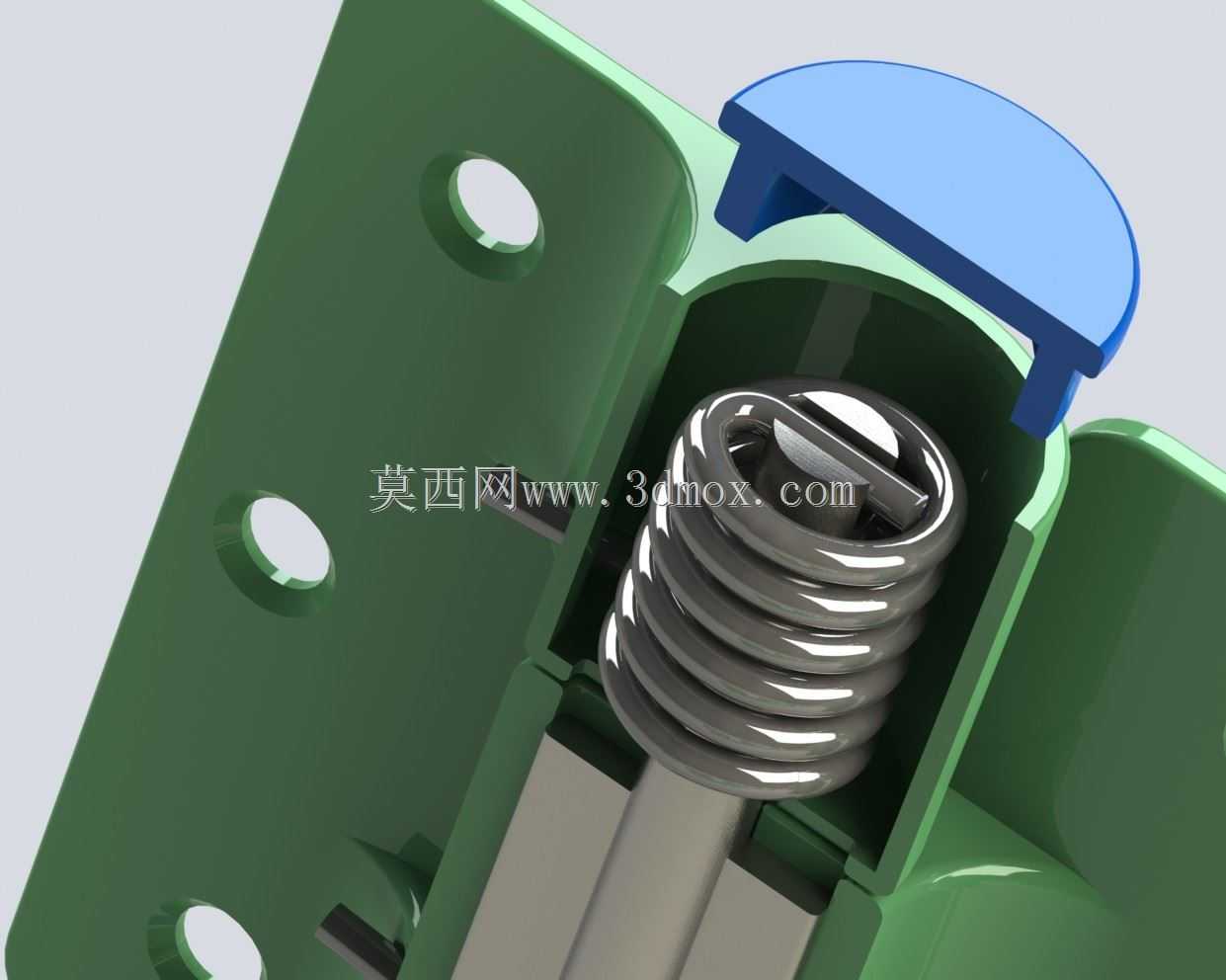

这款弹簧加载铰链主要面向工业仓储货架、轻型设备舱门、可拆卸防护围挡等需要自动闭合复位的连接场景，区别于普通无弹力合页，它能够在门扇开启后依靠内置弹簧的回弹力带动页板自动回转归位，无需额外加装闭门装置，大幅简化了小型开合结构的装配复杂度，尤其适合需要频繁开合、且要求开合后自动复位保持闭合状态的工位器具、仓储隔断、设备检修门等使用场景，能有效避免门体因外力晃动或未完全推合而敞开的问题，提升仓储区域与设备外围的防护规整性。在功能设计上，这款铰链在常规合页的枢轴区域集成了双弹簧复位结构，在枢轴、安装翼板与弹簧固定杆之间预留了足够的形变活动空间，即便采用一体化加工成型也能保证弹簧的正常伸缩做功，不会出现弹簧卡滞、回弹受阻的问题。整套铰链分为三个核心组成部分，分别是两片对称的安装翼板与内置的复位弹簧组件，单块安装翼板的外形尺寸为27mm×75mm，翼板上预留了标准的安装孔位，可适配常规的螺栓紧固件直接固定在型材或板件上，不需要额外加工定制安装位。其中左侧翼板上设计了直径6mm的弹簧插装孔，孔侧带有定位小翼片，能够将弹簧右端精准定位锁止，避免弹簧在伸缩过程中出现偏转、窜动的问题；枢轴顶部设计有弹簧固定槽，能够在铰链折叠时引导弹簧精准回缩，避免弹簧偏移脱出。铰链的枢轴上下端配有塑料或橡胶材质的端盖，既可以作为弹簧装配入口的封堵结构，也能避免枢轴内部进入灰尘、杂物影响弹簧回弹性能，同时端盖也能遮挡枢轴内部的金属结构，提升整体外观的整洁度。弹簧的线径仅为2mm，在保证足够回弹力的同时不会出现开合阻力过大的问题，手动开合时手感顺畅，复位力度适中，不会出现回弹过猛导致门体碰撞异响的情况。左侧翼板上还设计有弯曲插杆结构，能够嵌入对应翼板的定位槽内，在铰链开合到最大角度时起到硬限位作用，避免铰链过度翻转导致弹簧超出形变极限出现塑性变形，有效延长产品的使用寿命。安装时只需要将两片翼板分别固定在门框与门扇对应的安装面上，保证两侧枢轴同轴即可正常使用，不需要复杂的调试工序，适配多种厚度的板件与型材安装场景。
