四轴可调球形壁挂铰接安装支座

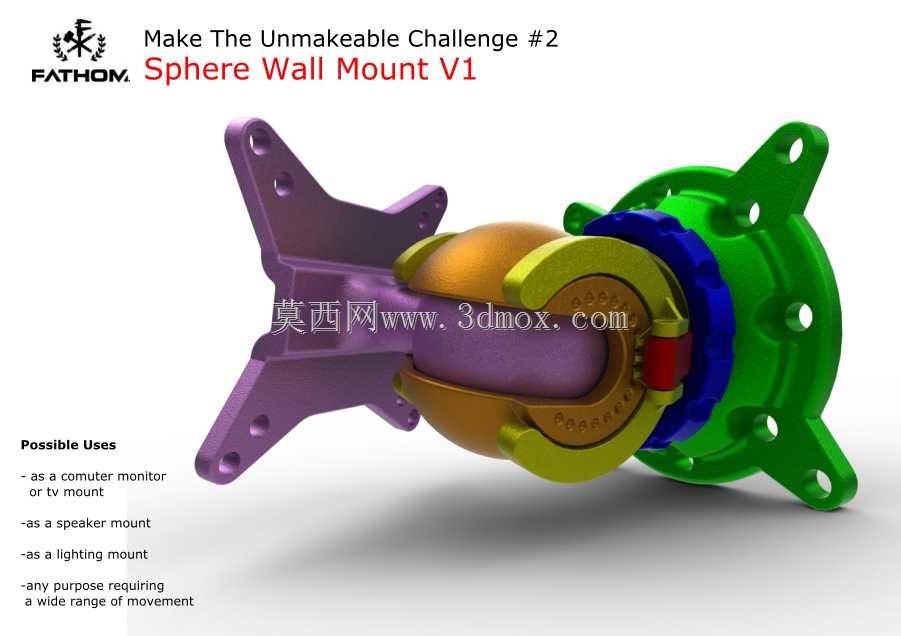

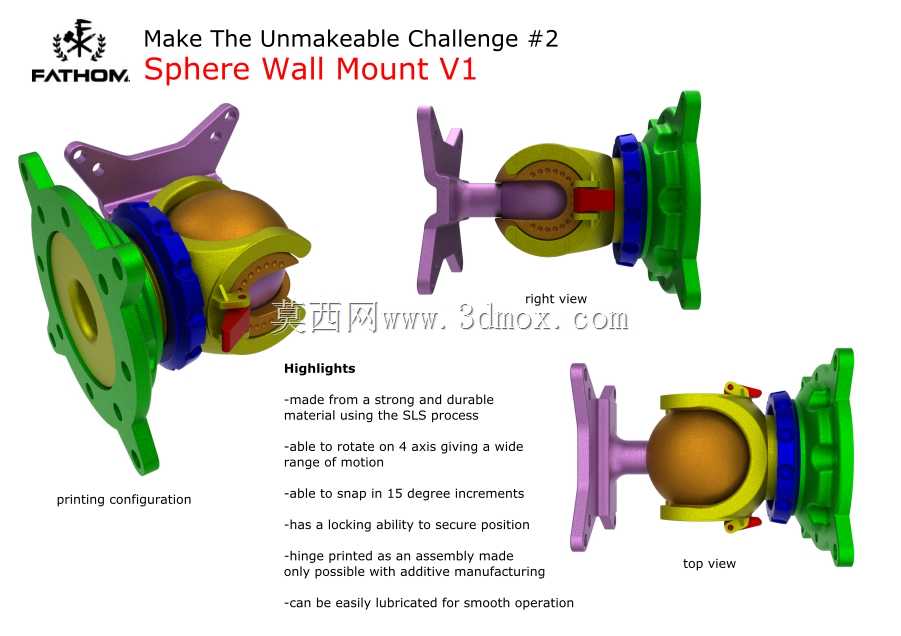

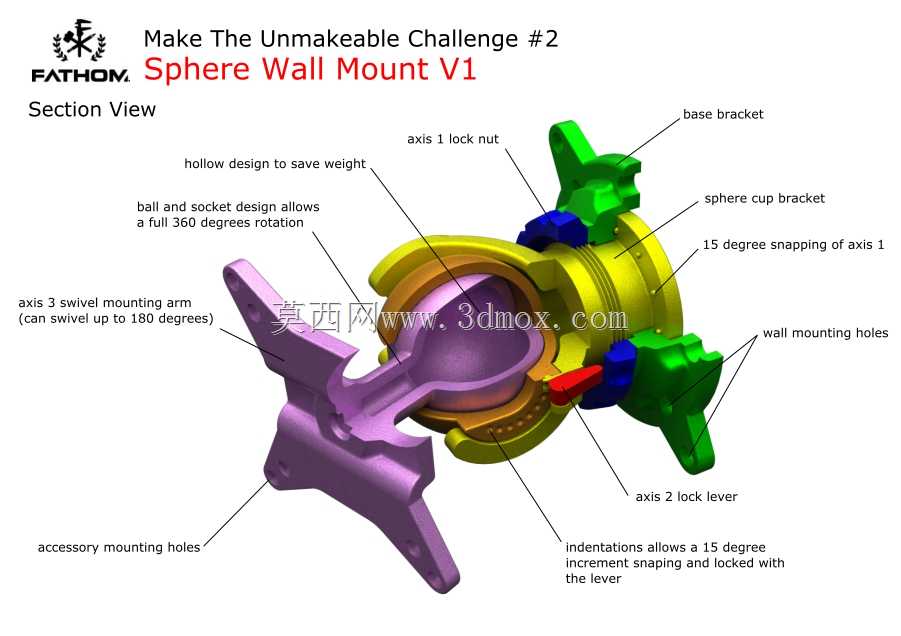

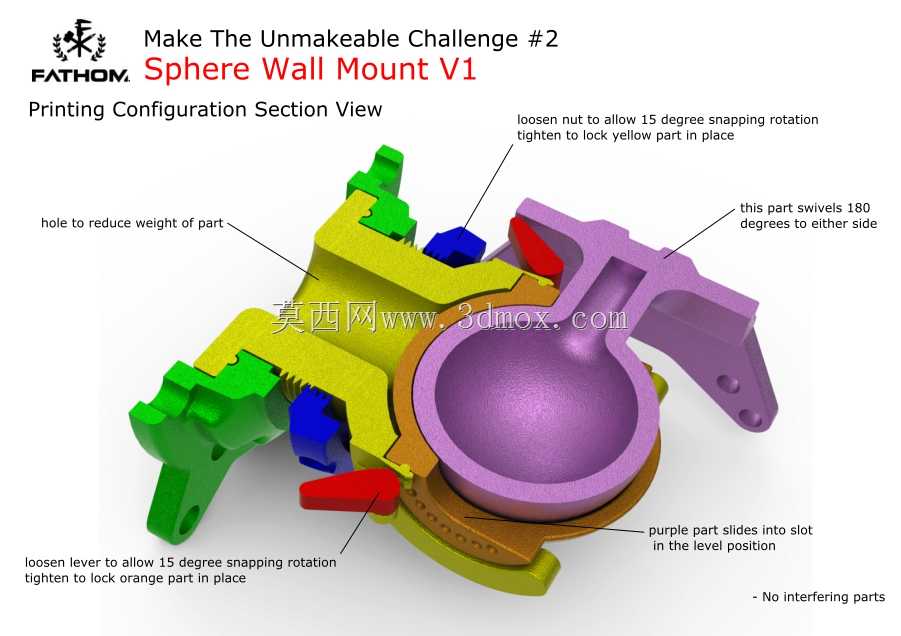

这款球形壁挂铰接支座，核心面向多自由度可调支撑的安装场景，可广泛适配桌面外设固定、小型影音设备挂载、工业现场轻型检测元件位姿调整、家用置物支架连接等多类使用需求，能够为需要灵活调整角度的挂载部件提供稳定的支撑与可靠的锁止能力。产品采用一体化铰接设计思路，充分发挥增材制造的工艺优势，将球头、铰接座、安装法兰、锁止结构整合为无需二次装配的整体组件，规避了传统拼接式球铰存在的装配间隙大、长期使用易松旷的问题。从功能特性来看，该支座支持四轴方向的大范围转动调节，转动过程中可实现15度增量的档位感定位，调整到位后自带锁止结构能够牢牢固定当前位姿，不会因挂载设备的自重或日常使用中的轻微震动出现角度偏移；球头与铰接座的接触面预留了润滑容置空间，日常使用中可便捷加注润滑脂，长期反复调整也能保持顺滑的转动手感，不会出现卡滞、异响等问题。结构设计上，支座一侧为带多安装孔位的法兰固定端，法兰盘预留的通孔可适配不同规格的紧固螺丝，既可以通过膨胀螺丝固定在墙面、立柱等硬质基体上，也能通过螺栓连接固定在设备机架、工作台支架等工业安装面，安装边界适配性强，无需额外定制转接件即可完成固定；另一侧为带双耳结构的球铰夹持端，可通过配套的连接片与待挂载设备完成固定，夹持端的锁紧结构采用渐进式抱紧设计，锁止时受力均匀，不会对球头表面造成压伤，长期使用也能保持足够的锁紧力。材质适配方面，设计阶段就考虑了不同工艺的生产需求，采用高强度耐用材料通过SLS工艺生产时，可直接获得具备足够强度与耐磨性能的成品，能够承载中小型外设的重量；若采用FDM工艺生产，仅需搭配可溶性支撑材料即可完成打印，去除支撑后无需大量后处理即可投入使用，无论是小批量定制生产还是个人自制都具备很高的可行性。不同于传统固定式壁挂支架仅能提供单一安装角度的局限，这款球形壁挂支座的多自由度调节能力，能够让使用者根据实际使用需求灵活调整挂载设备的朝向与角度，比如固定显示器时可根据坐姿高度、观看距离调整屏幕俯仰与偏转角度，固定传感器时可根据检测点位需求灵活调整检测方向，固定小型扬声器时可根据声场布局调整出声角度，在各类需要角度可调的轻型挂载场景中都能发挥实用价值。
