推入式快拆脱卸工业铰链结构设计

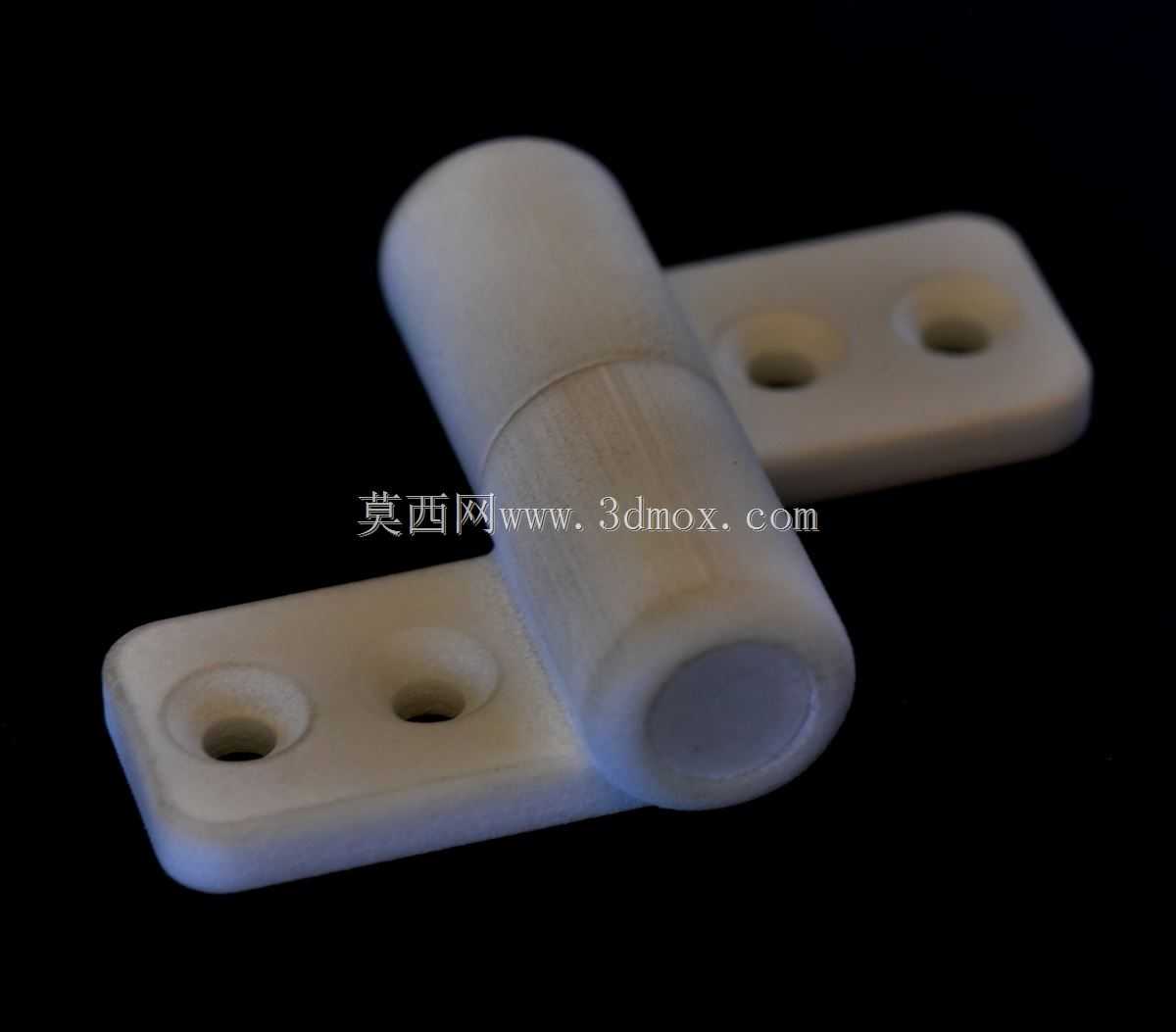

这款推入式快拆铰链主要面向工业柜体、设备防护门、小型检修舱门等场景设计，可适配各类需要频繁拆装门板、无需额外工具即可完成门体分离的安装需求，在电气柜、小型自动化设备外罩、实验室仪器舱门、通讯设备机箱等场景中均有广泛的适配空间，相比传统固定式合页，它能够大幅降低设备后期维护、门板拆装的操作难度，无需拧动全部安装螺丝即可完成门体与主体框架的快速分离，有效提升运维作业的效率。

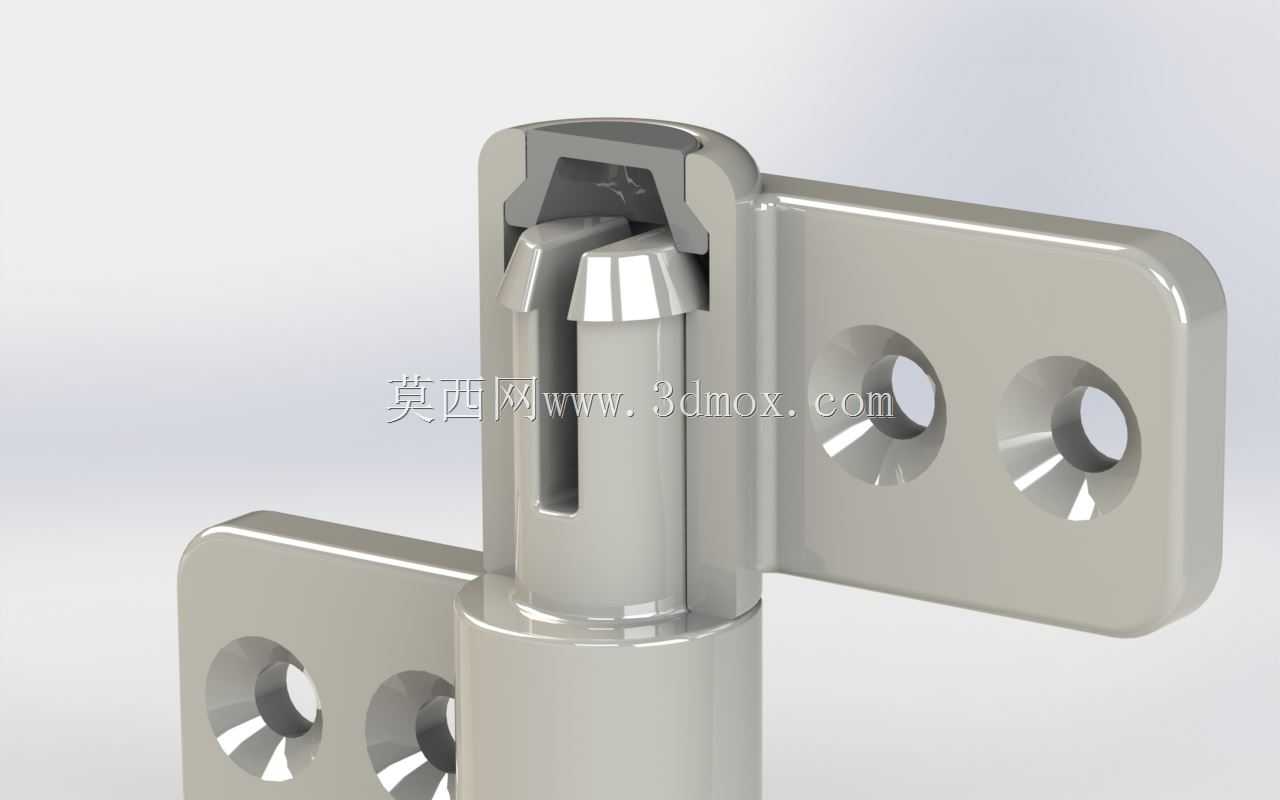

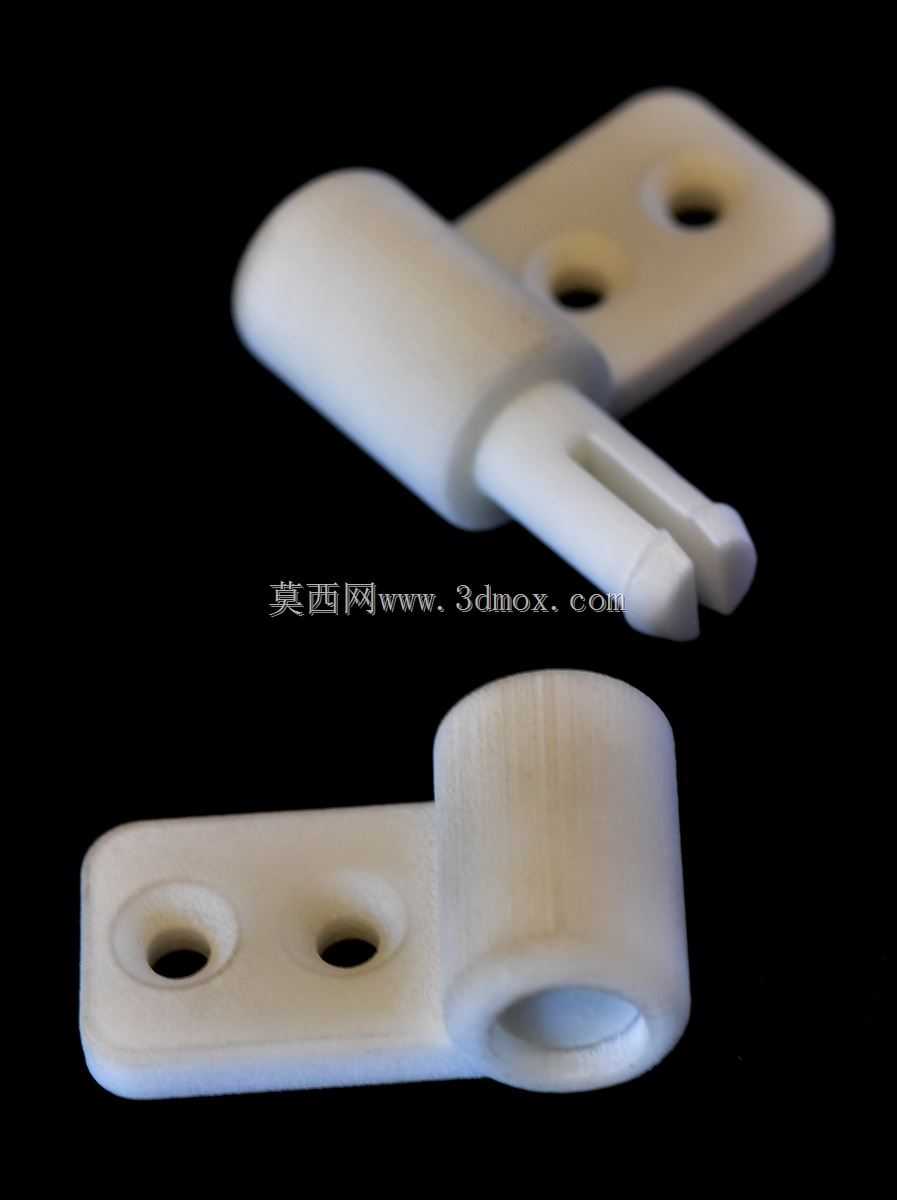

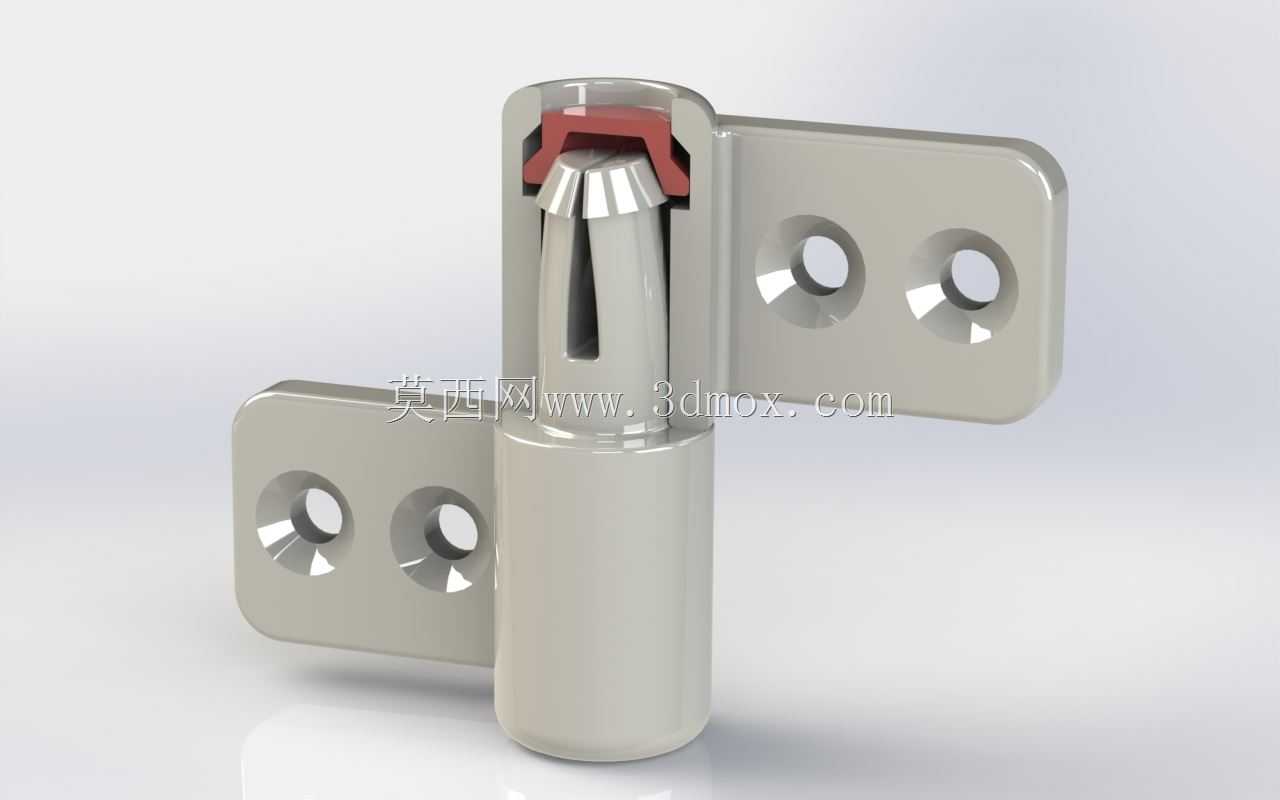

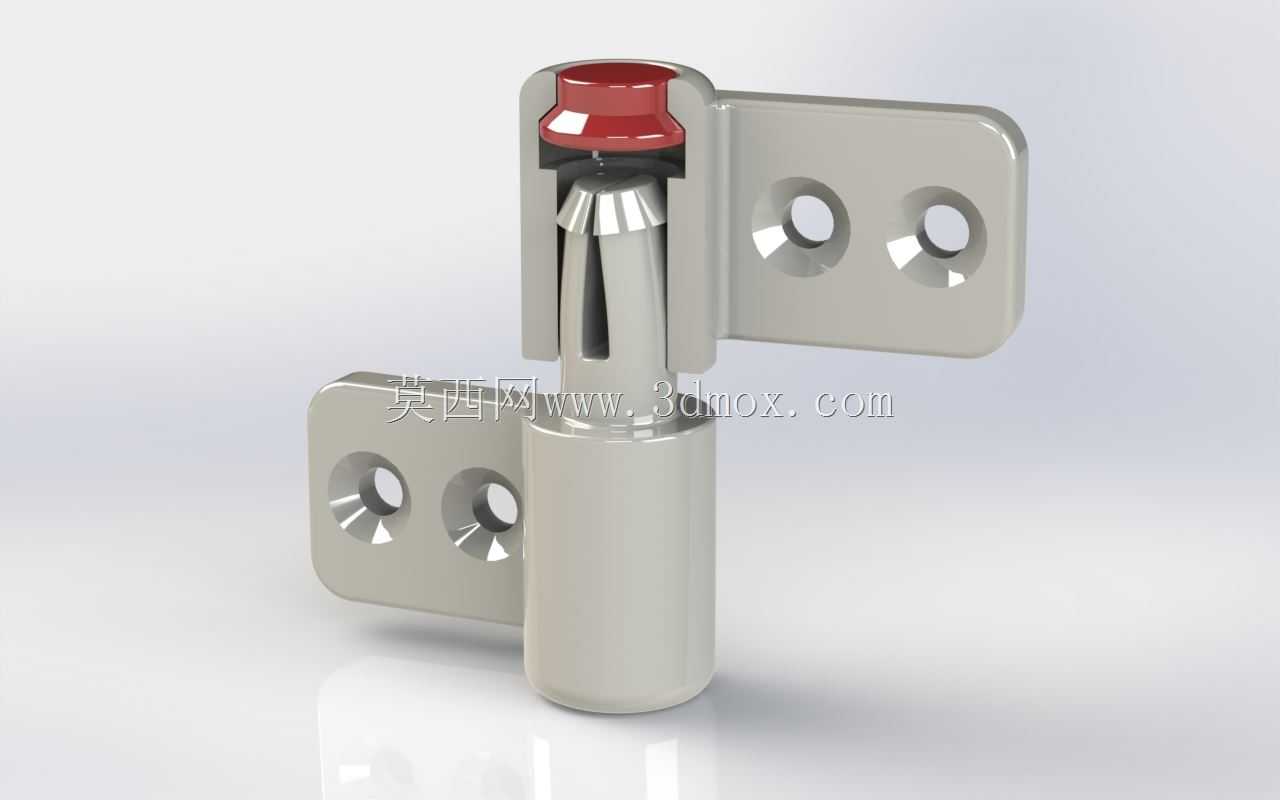

从功能特性来看，这款铰链采用轴向推入锁定、顶部按钮触发解锁的结构逻辑，日常闭合使用时，转轴部分可实现稳定的相对转动，保证门体开合顺畅无卡滞，两个安装翼板分别与门框、门板贴合固定后，转轴段可承受常规门体的垂向载荷与开合扭矩，不会出现松脱、晃量过大的问题；当需要拆分门体时，仅需按压转轴顶端的解锁按钮，即可解除轴向的锁定限位，直接将带门板的一侧翼板沿轴向滑出完成拆分，整个操作无需借助螺丝刀、扳手等额外工具，单人即可快速完成拆装作业，拆分后转轴的锁定结构不会出现零散零件脱落的问题，重新安装时仅需将活动段对准固定转轴推入，听到卡位声响即可完成锁定，操作门槛极低。

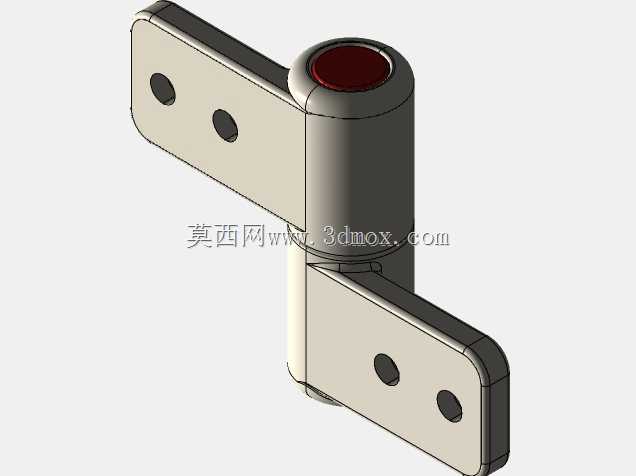

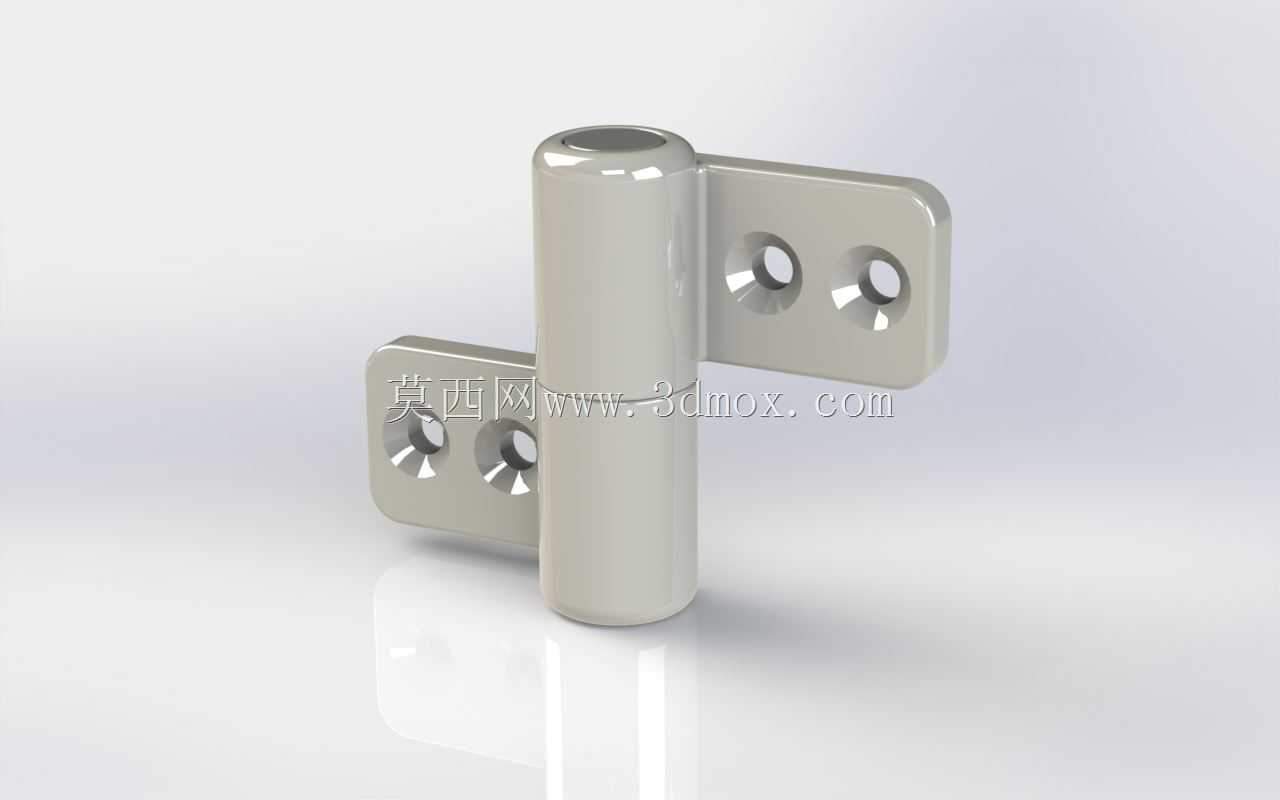

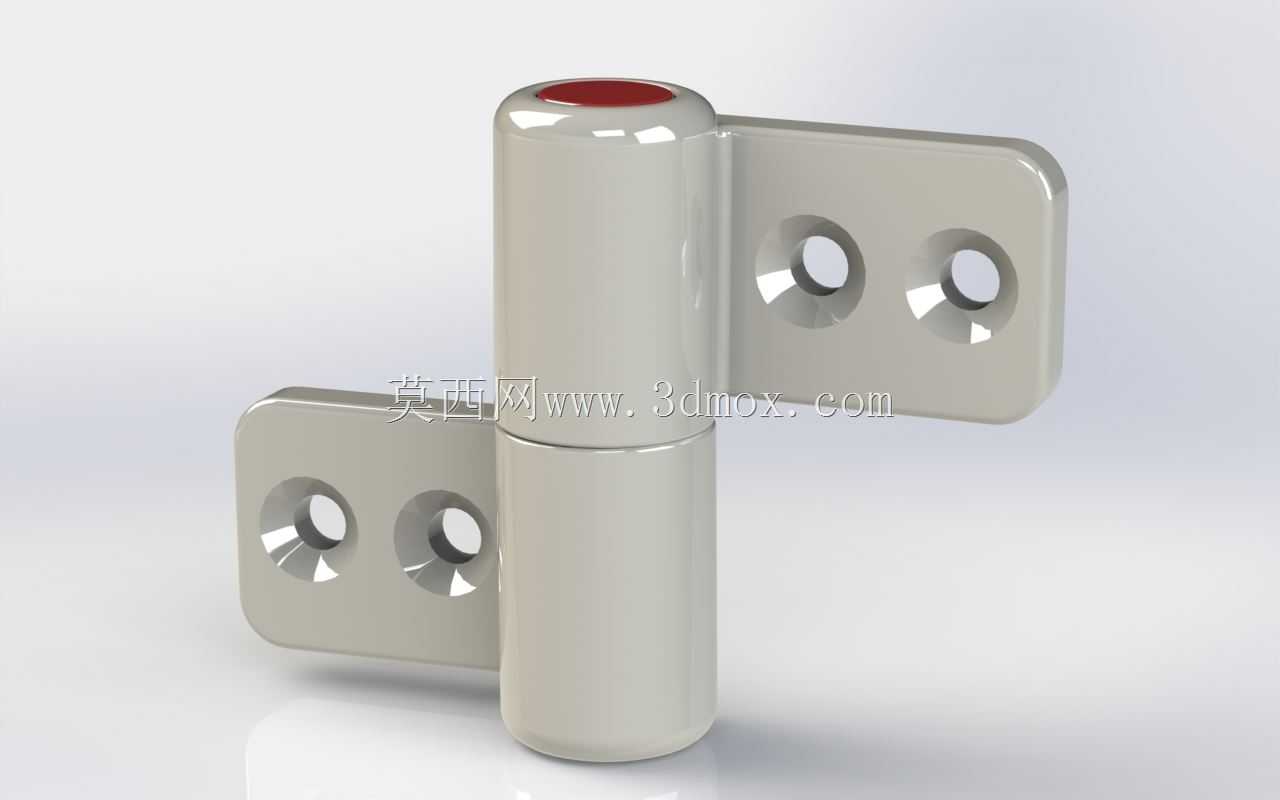

在设计思路上，这款铰链优先考虑了安装便捷性与使用可靠性的平衡，整体采用对称式的安装翼板布局，每侧翼板设置两个沉头安装孔，安装时螺丝可完全沉入孔内，不会突出翼板表面刮蹭门体或操作人员，同时双孔布局可有效限制翼板的转动自由度，避免长期开合后安装位置出现偏移；转轴部分采用圆柱包络式结构，转动配合面预留了合理的间隙公差，既可以保证转动顺滑，也能适配一定范围内的安装误差，不会因为门框与门板的微小错位出现开合卡滞；顶端的解锁按钮采用略低于转轴顶面的嵌入式设计，可避免日常开合过程中意外触碰导致误解锁，按钮表面设置醒目的识别色，运维人员可以快速找到解锁位置。

从安装边界来看，这款铰链的翼板为平直片状结构，安装时仅需要在门板与门框的对应位置预留与翼板尺寸匹配的平面安装区域，两个安装孔的孔位间距按照通用工业五金的安装规范设置，可适配多数常规厚度的金属门板、复合板材门板的安装需求，转轴的转动角度可满足常规门体0到180度的开合需求，安装时不需要在门板或门框上开设深槽，仅需表面贴合固定即可，对安装面的加工精度要求较低，无论是批量设备预装还是后期旧设备的合页替换，都可以快速适配，不需要对原有门体结构做额外的改造加工。
