镂空轻量化RC四旋翼无人机机架结构

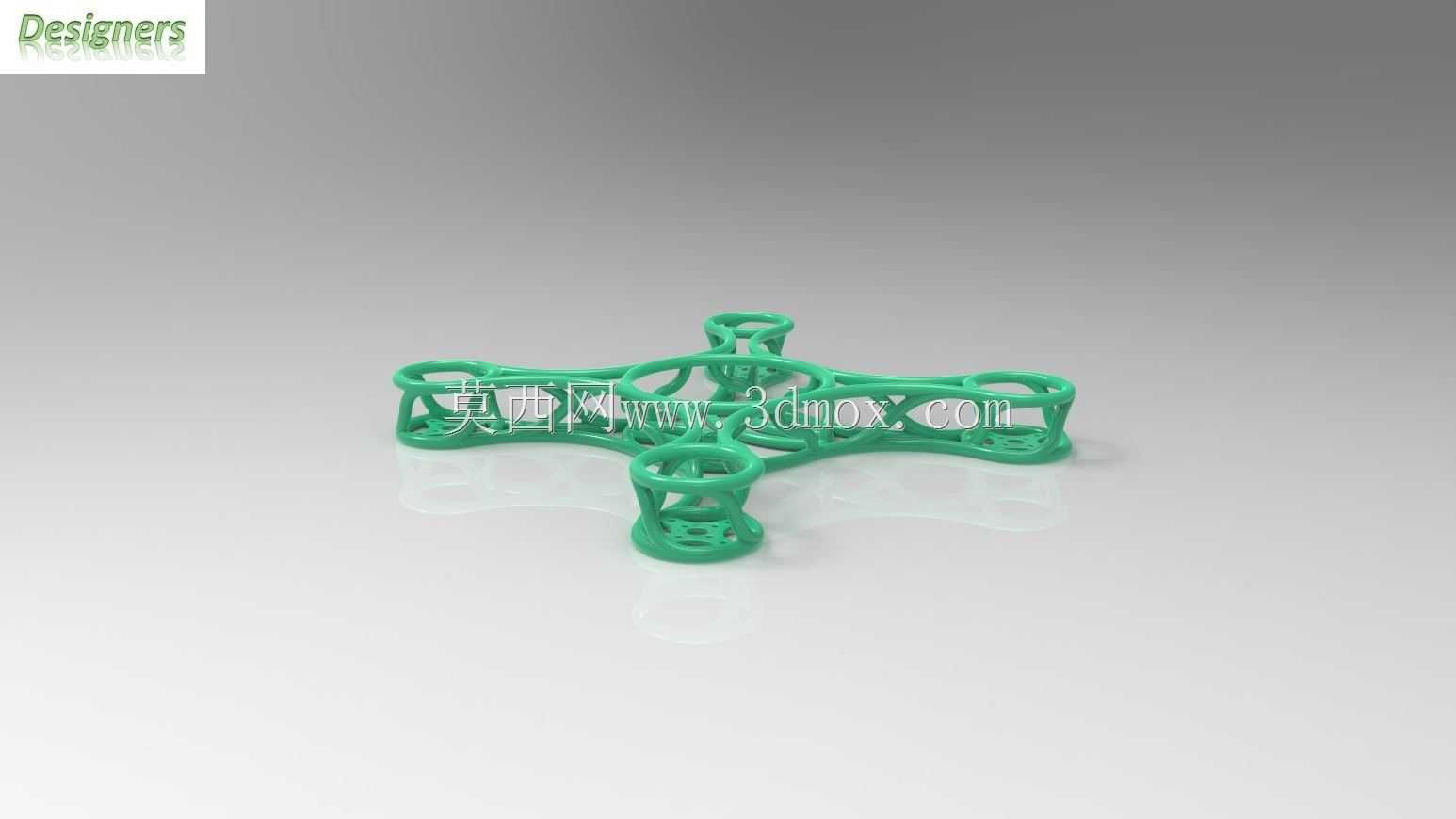

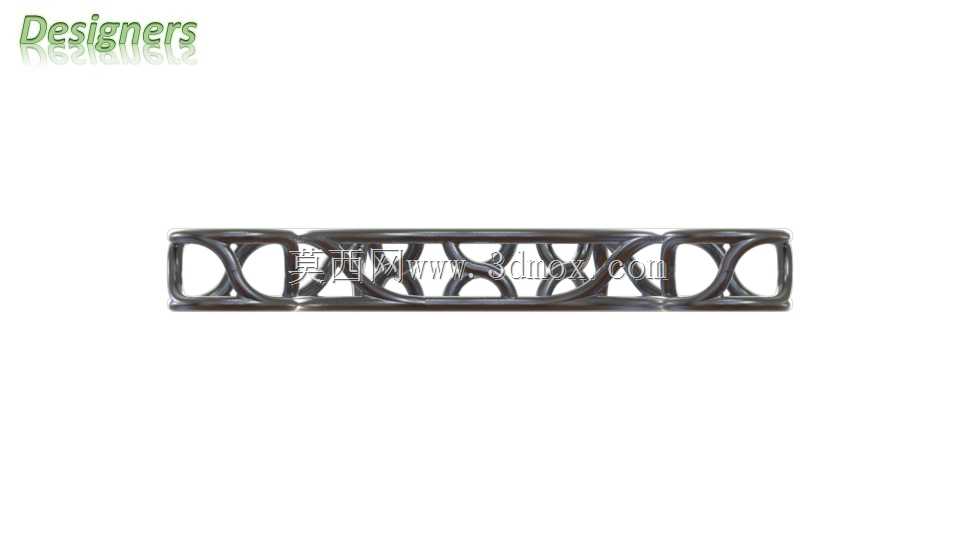

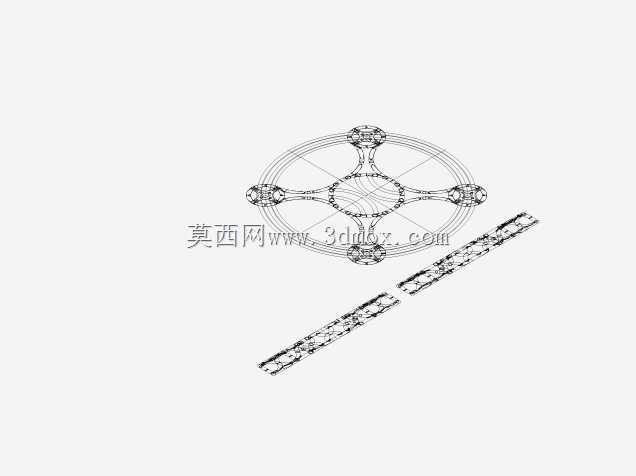

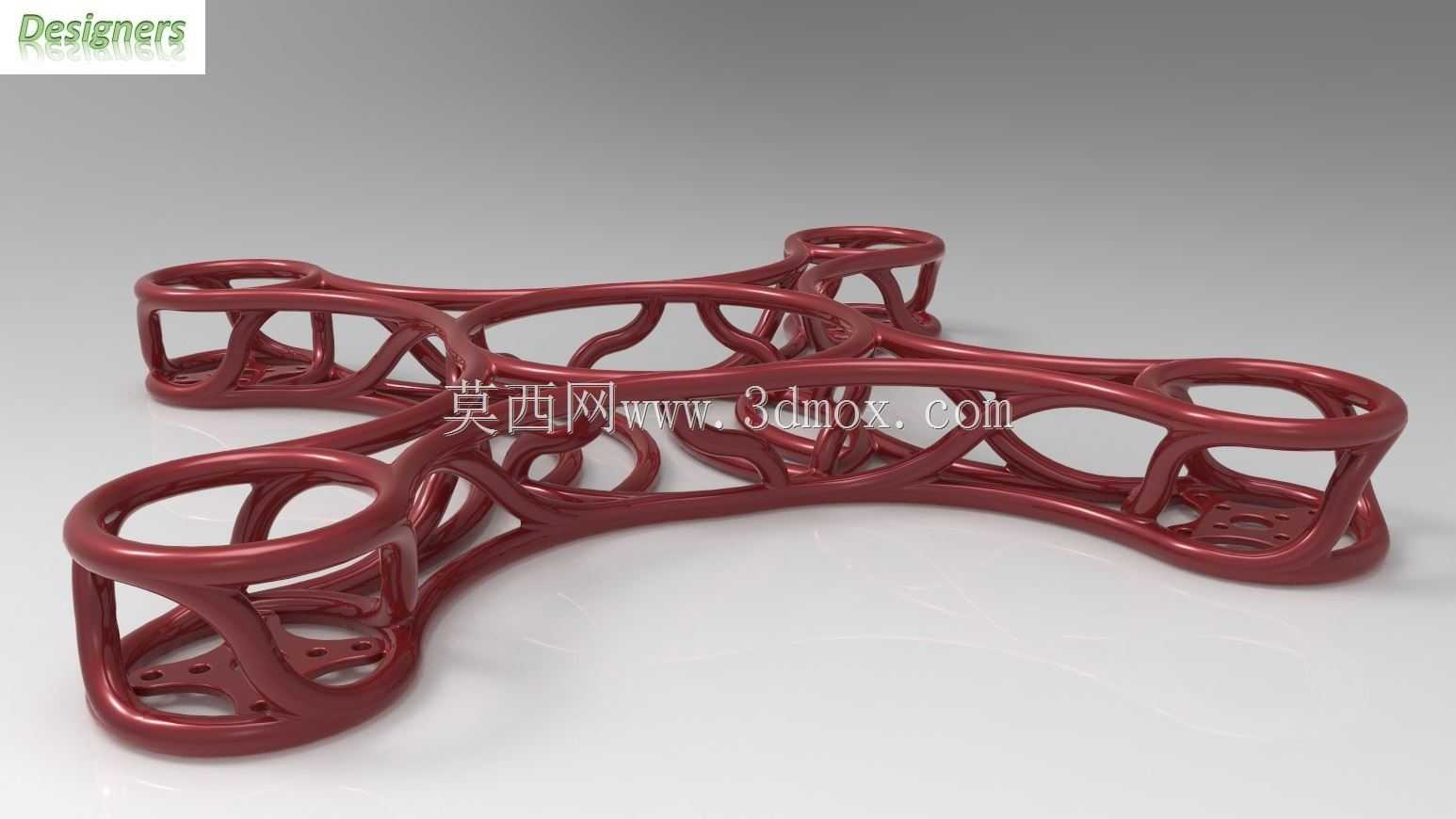

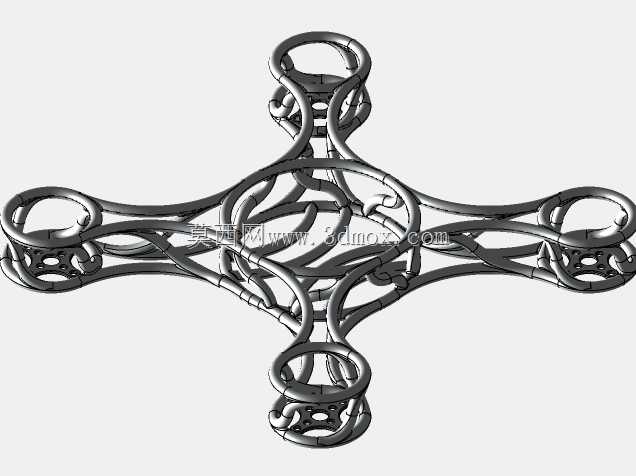

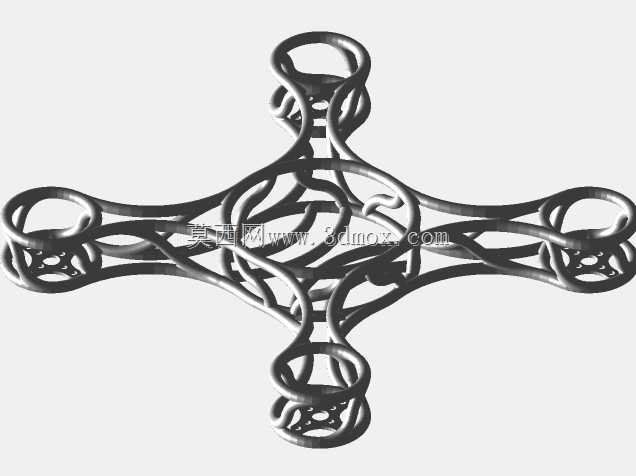

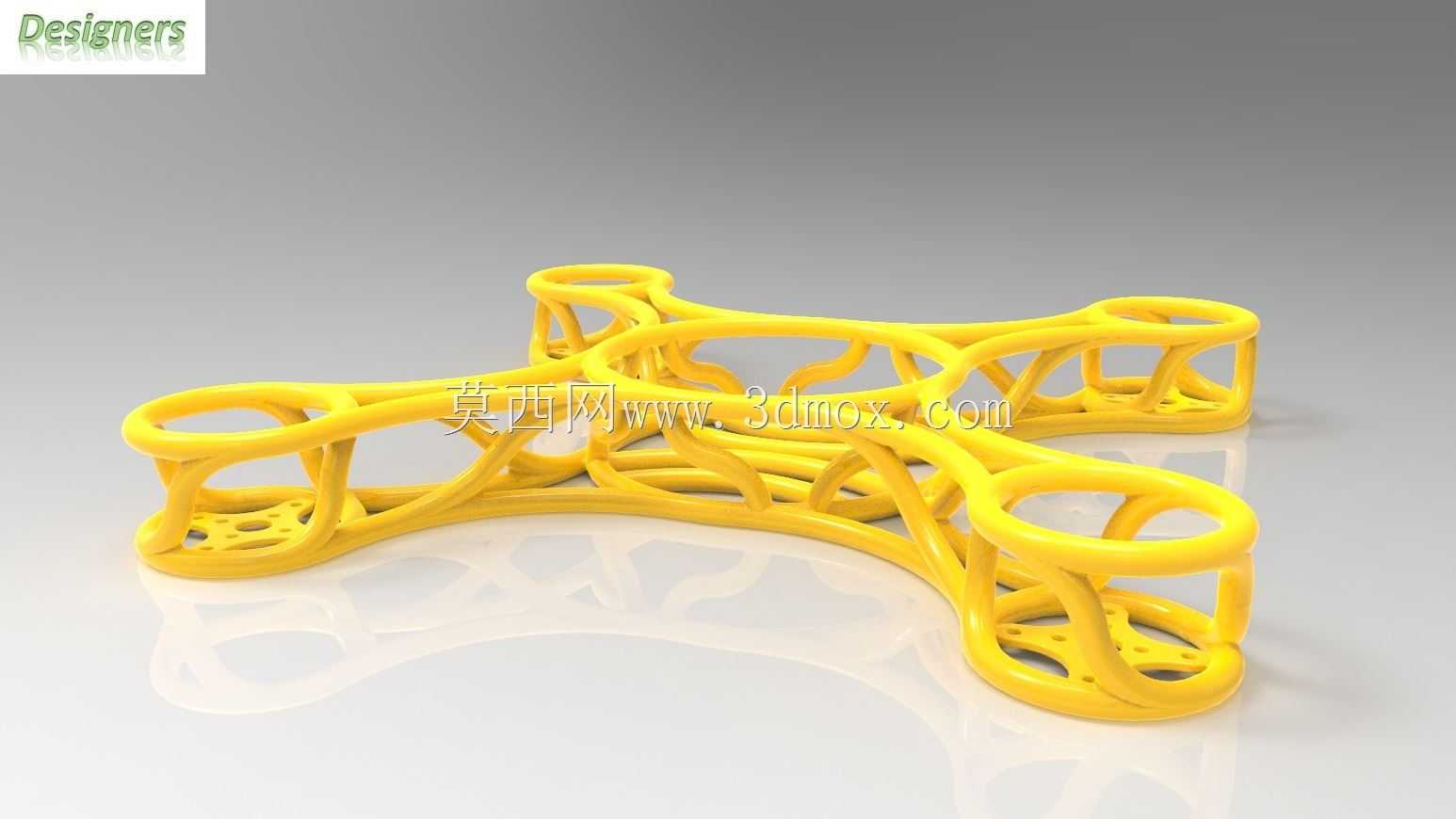

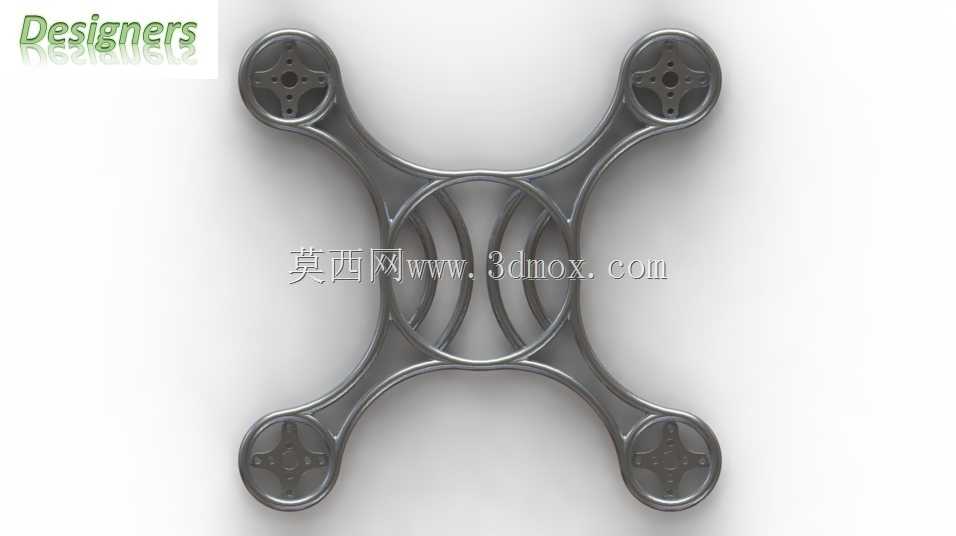

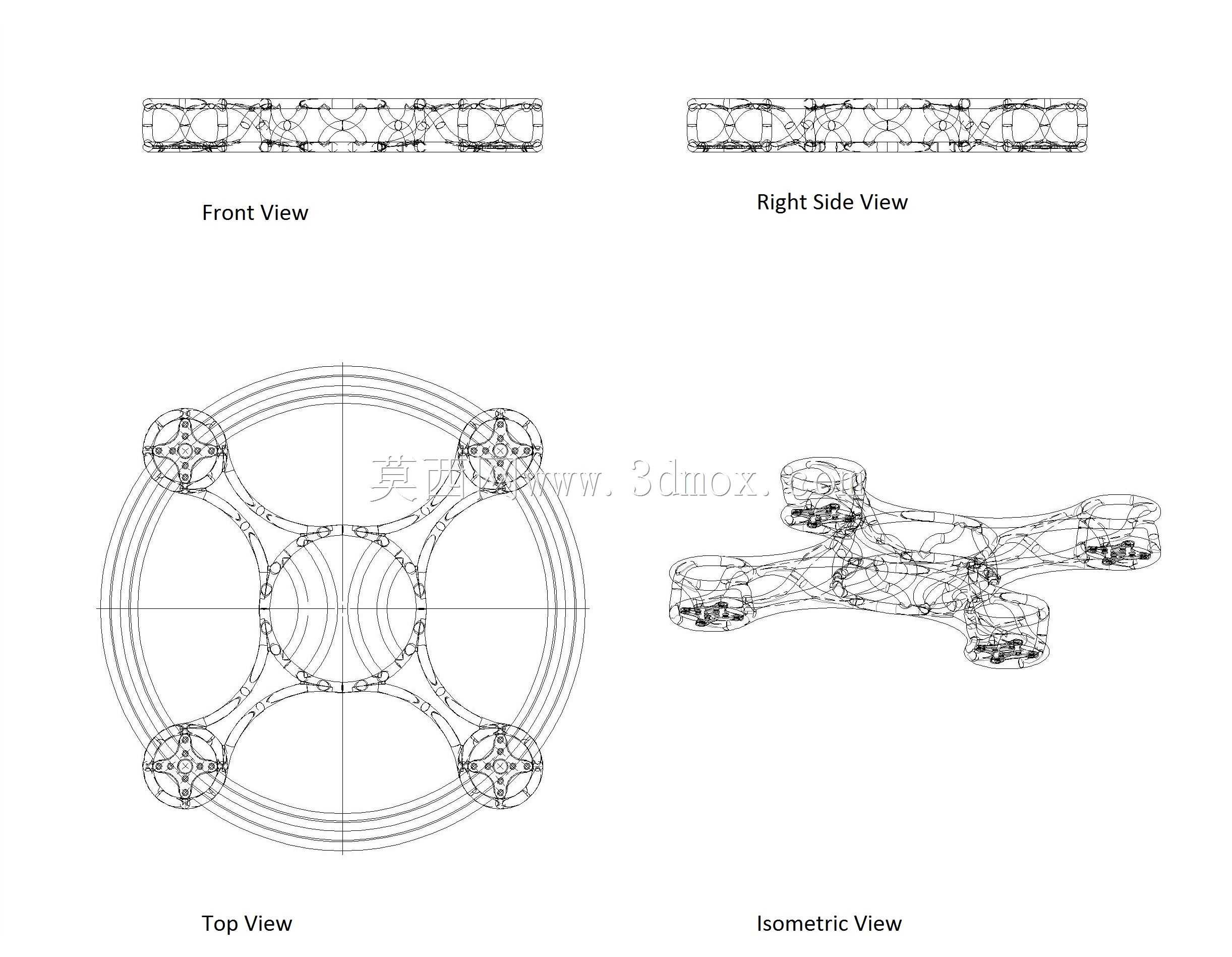

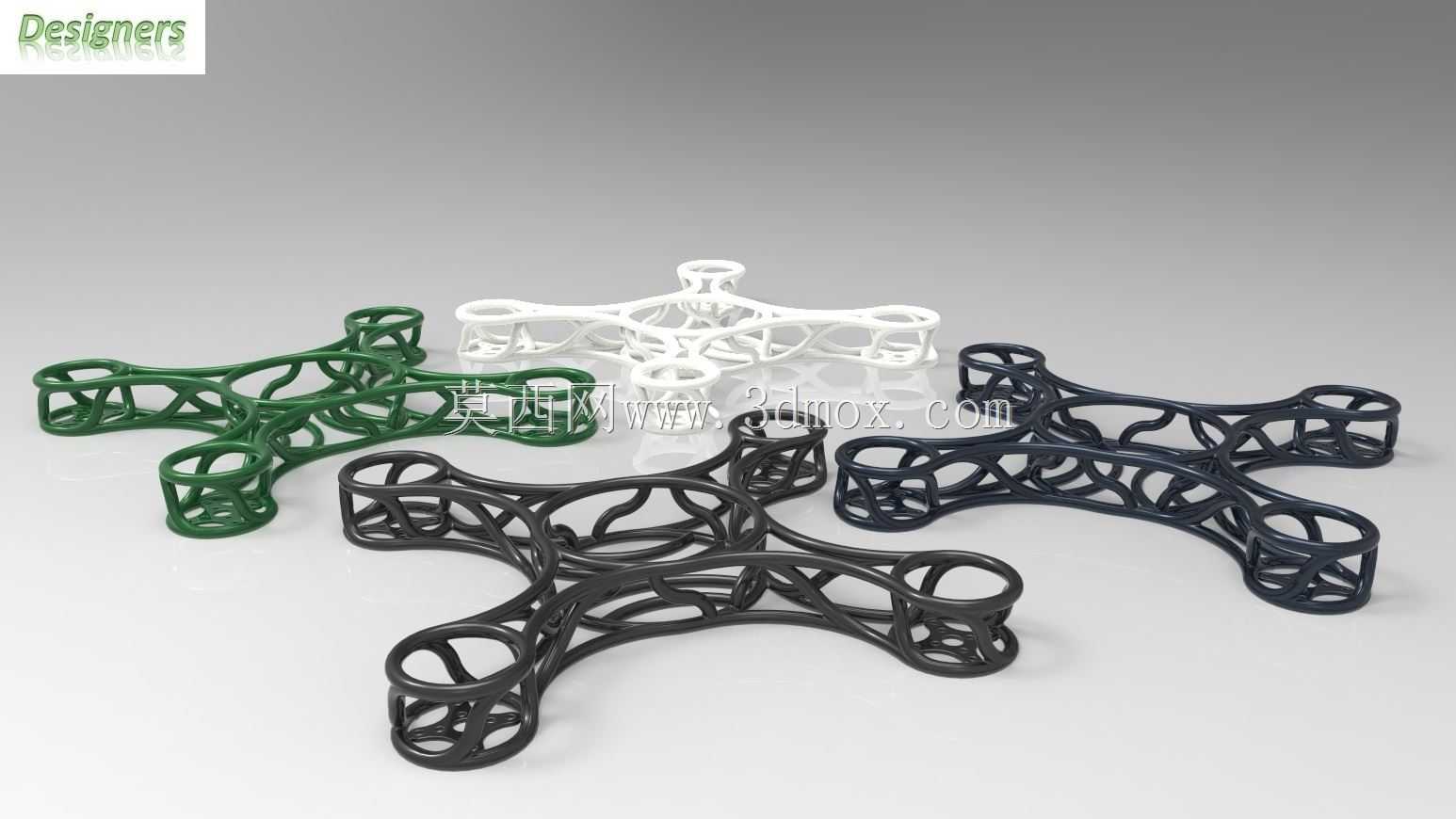

这款RC四旋翼机架是面向航模爱好者与小型无人机研发场景设计的核心承载结构，主要适配室内外休闲飞行、FPV穿越练习、小型航拍载荷搭载等使用场景，作为整架无人机的安装基体，承担着固定动力系统、供电模块、飞控板与螺旋桨的核心作用，直接决定飞行过程中的结构稳定性与抗冲击表现。设计阶段围绕轻量化与结构强度的平衡做了针对性优化，整体采用仿生镂空的桁架式结构，在去除非受力区域冗余材料的同时，通过连续的曲面筋条构建传力路径，既能够降低整机自重提升飞行续航表现，也可以在发生轻微碰撞时通过筋条的微小形变吸收冲击能量，避免结构出现脆性断裂。机架整体外形尺寸控制在10.15英寸见方，竖向安装厚度为1.35英寸，整体内部预留的设备安装容积达9.08立方英寸，能够兼容主流的小型航模配件布局。机臂末端的电机安装位专门适配AXI Gold 2217外转子电机，安装孔位做了统一的对位设计，不管是采用3D打印一体成型制作，还是采用铸造加焊接的工艺加工，都能保证电机安装的同轴度，减少飞行过程中的震动偏移。配套的螺旋桨推荐使用6.75英寸及以下尺寸的规格，能够避免桨叶转动过程中与机架主体产生剐蹭，预留的中心舱位可以容纳容量约3200毫安时的3S动力电池，电池安装位做了下沉式设计，能够降低整机重心，提升飞行过程中的姿态稳定性。结构设计上充分考虑了不同加工工艺的适配性，既可以直接采用3D打印快速制作原型件验证飞行参数，也可以通过铸造后焊接补强的方式制作高强度的量产版本，镂空的结构在打印过程中不需要额外添加大量支撑，能够减少打印材料的损耗，焊接加工时筋条的连接位置也预留了足够的焊接操作空间，降低加工难度。机架的四个机臂采用对称式布局，保证动力输出的力矩平衡，中心区域的安装平面预留了通用的飞控、电调安装点位，用户可以根据自身需求灵活搭配不同的电子配件，不需要额外对机架进行打孔改装，整体结构没有尖锐的外角，既能够降低飞行过程中磕碰造成的伤害，也能减少空气阻力带来的动力损耗。
