可3D打印FPV穿越机机架原型结构

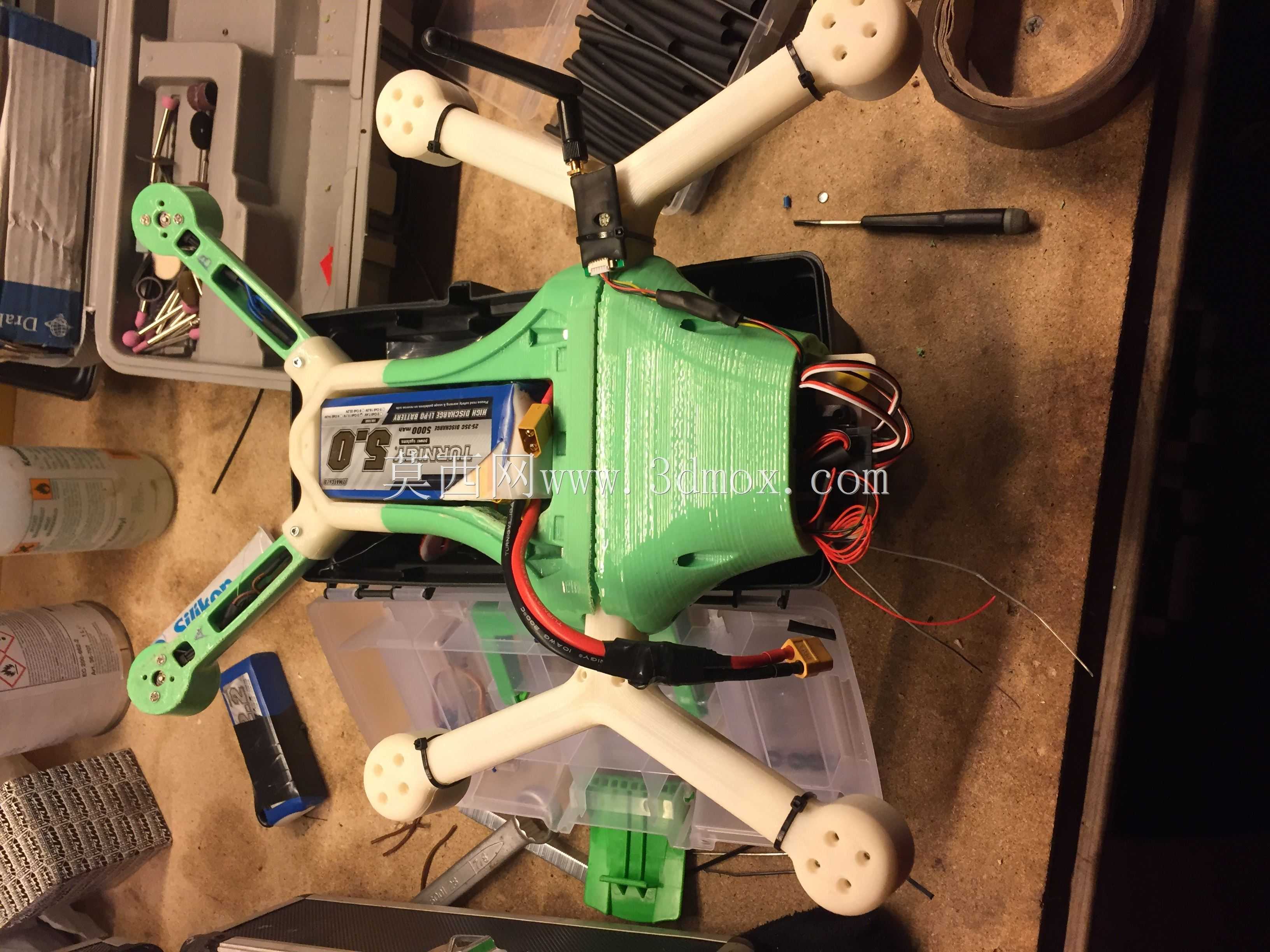

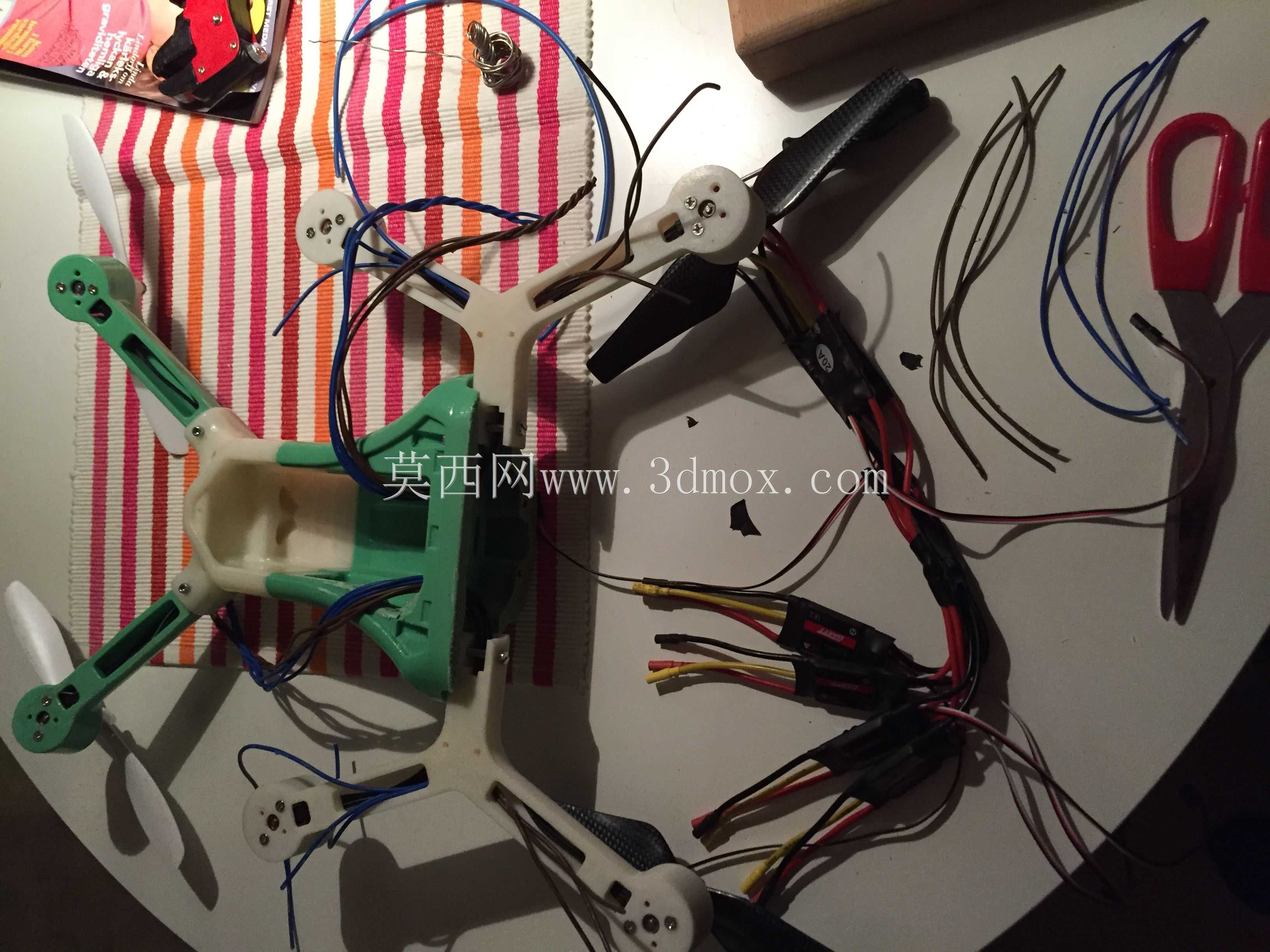

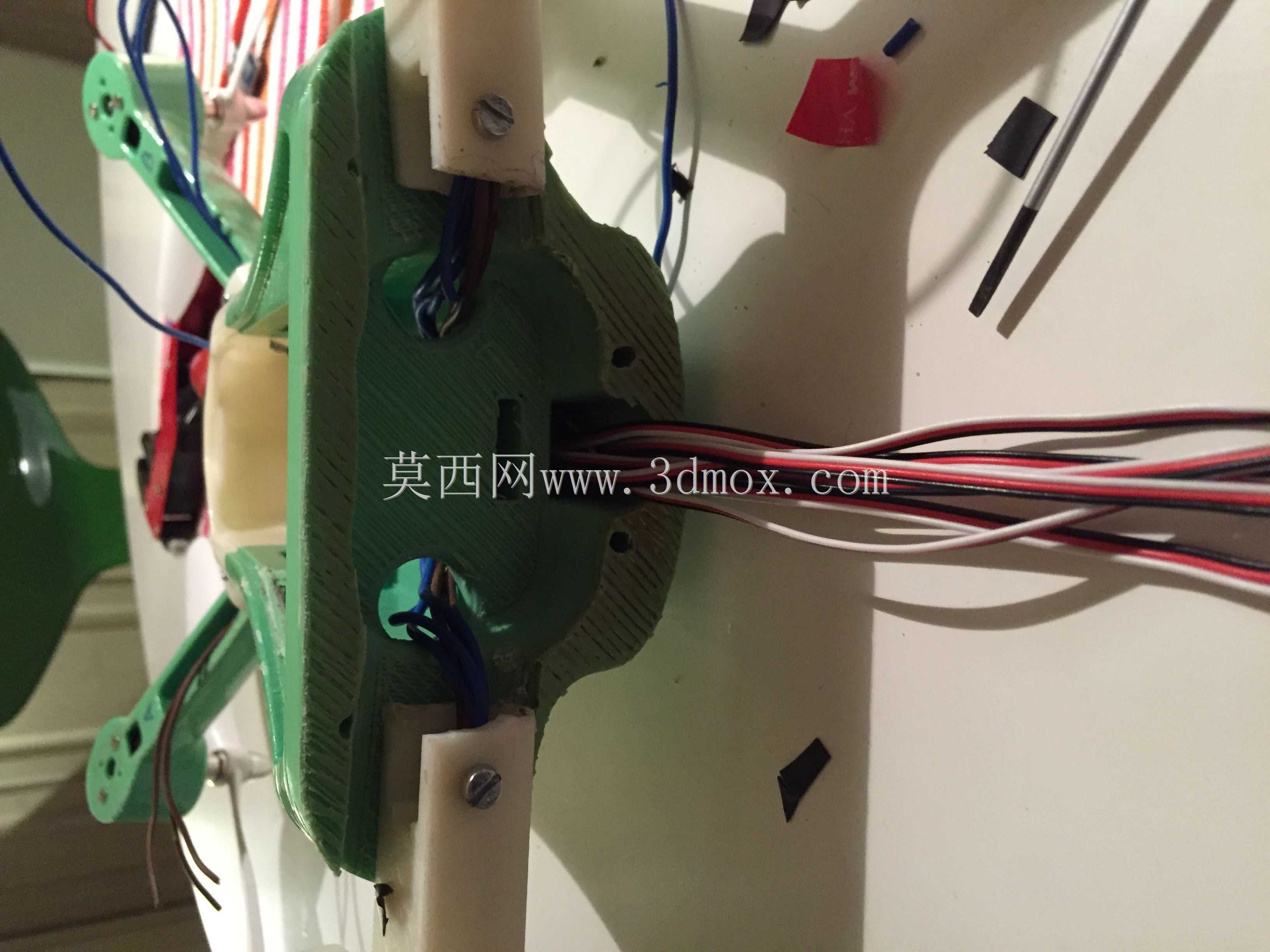

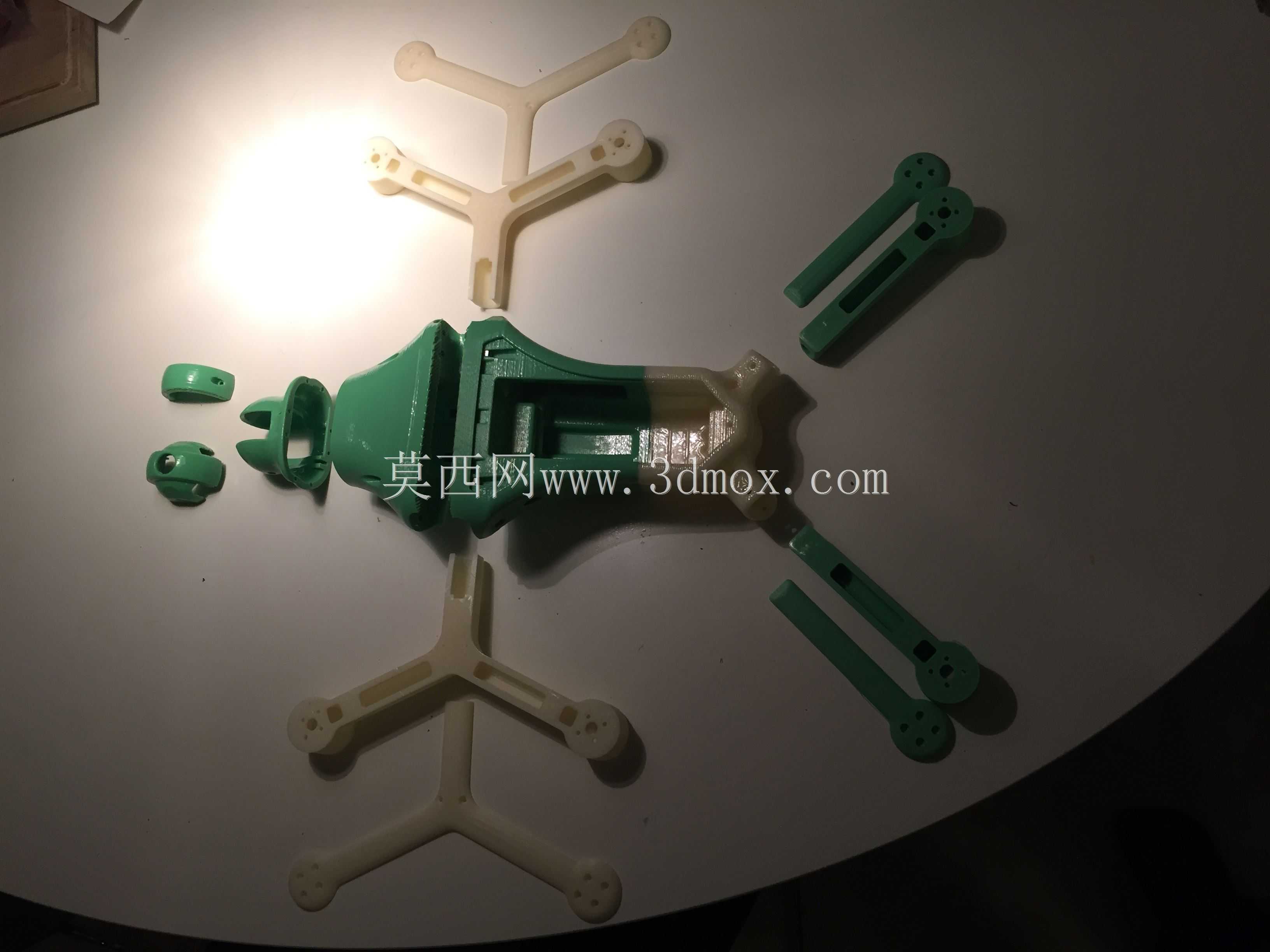

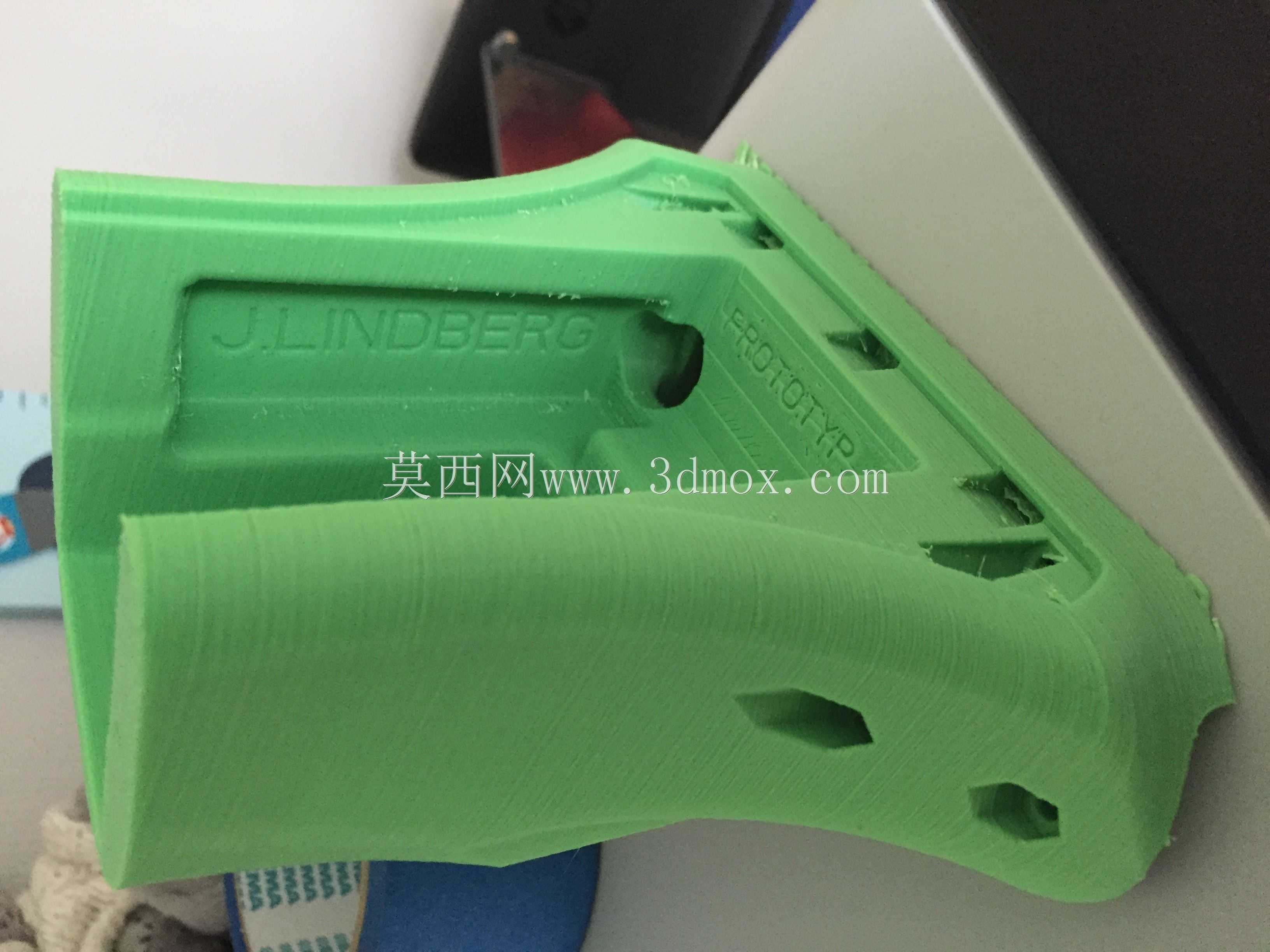

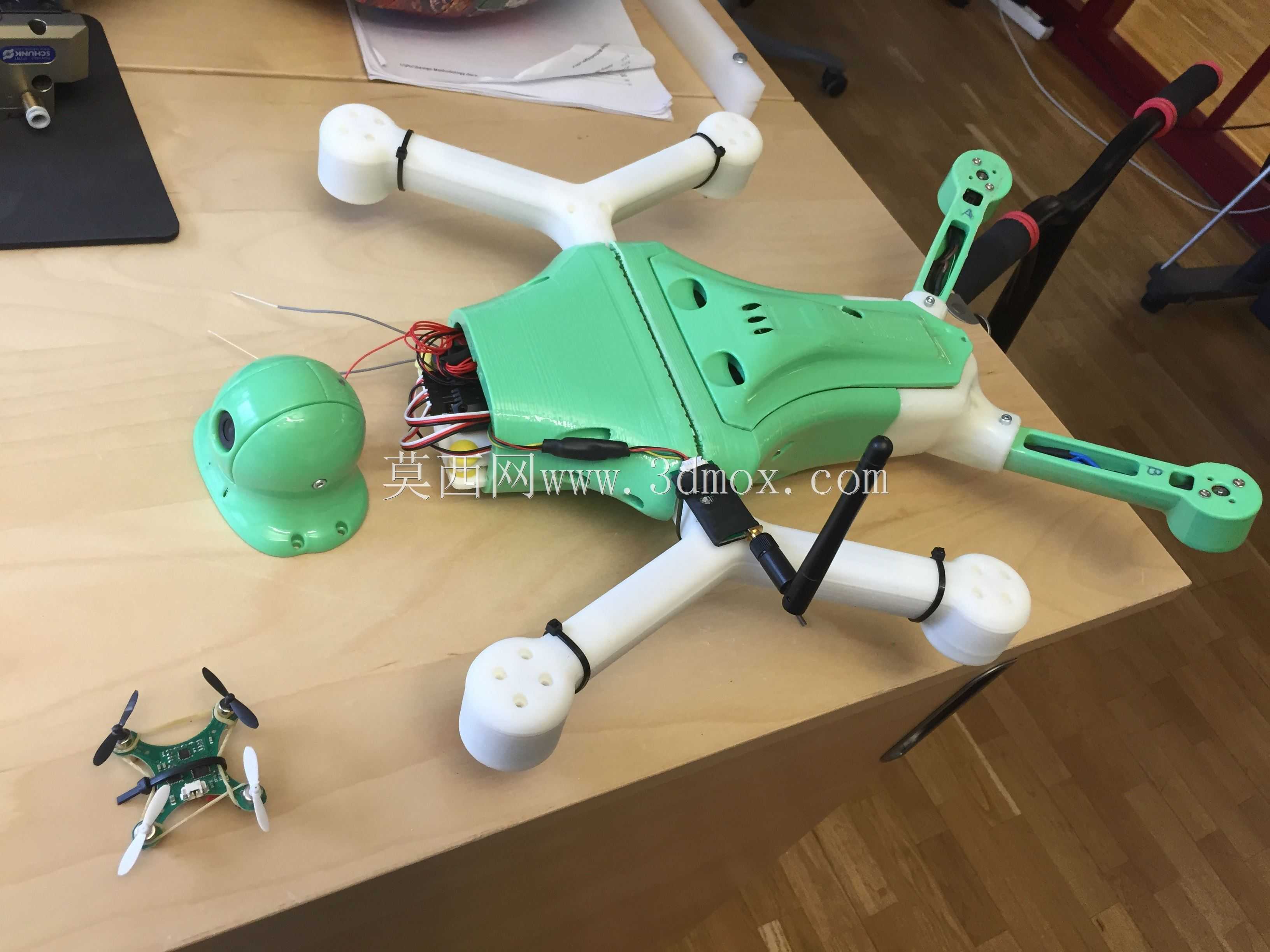

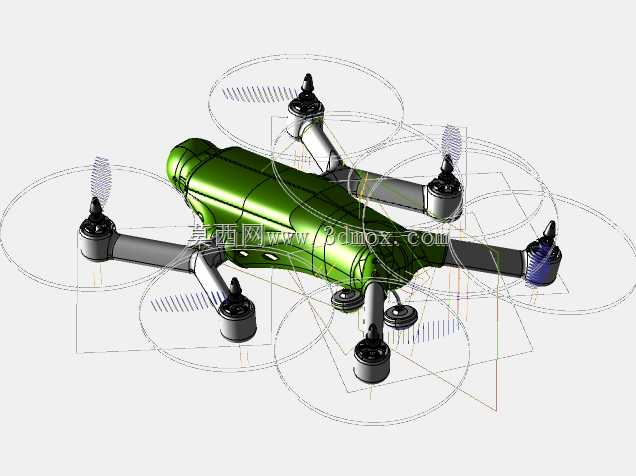

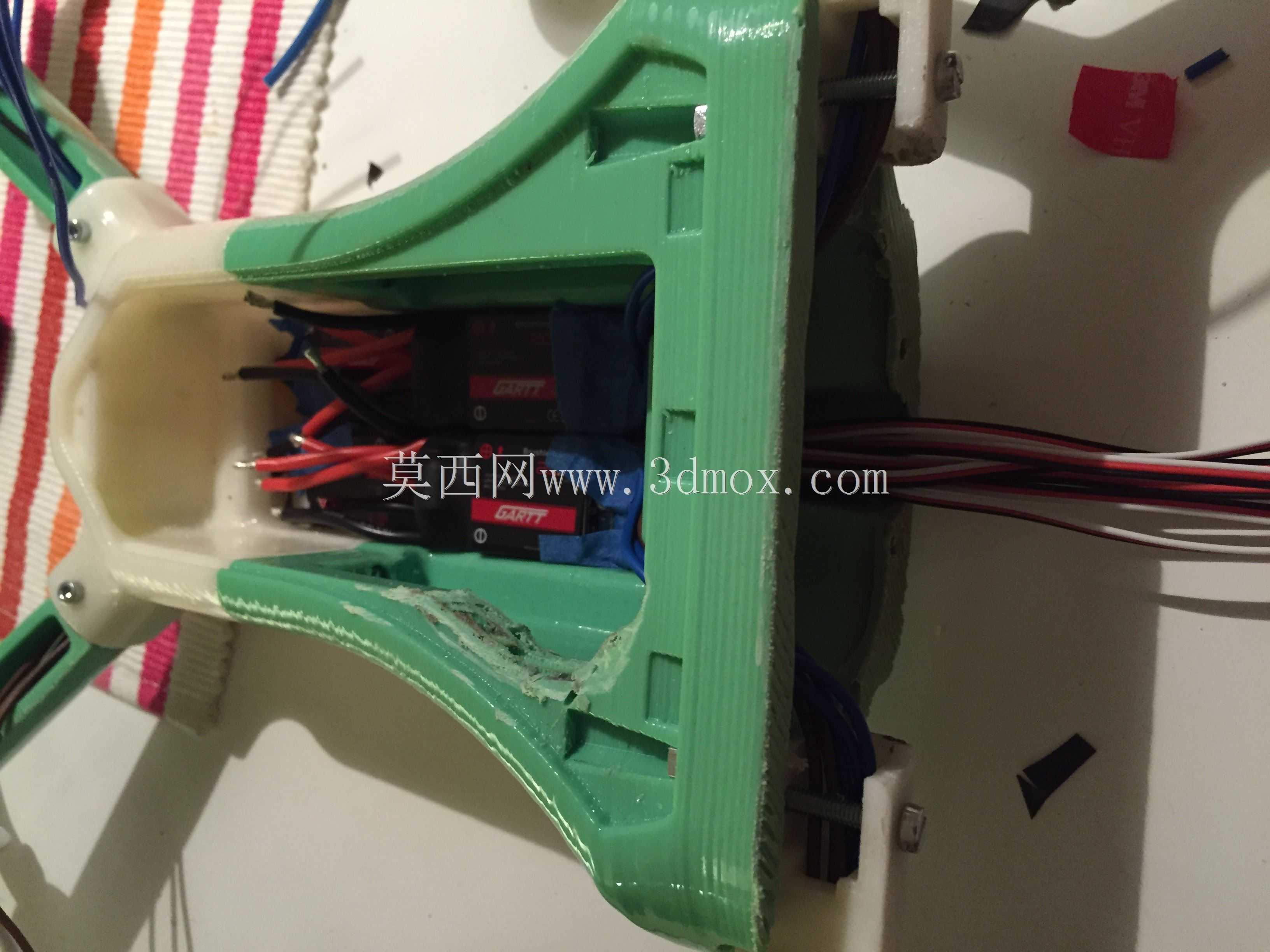

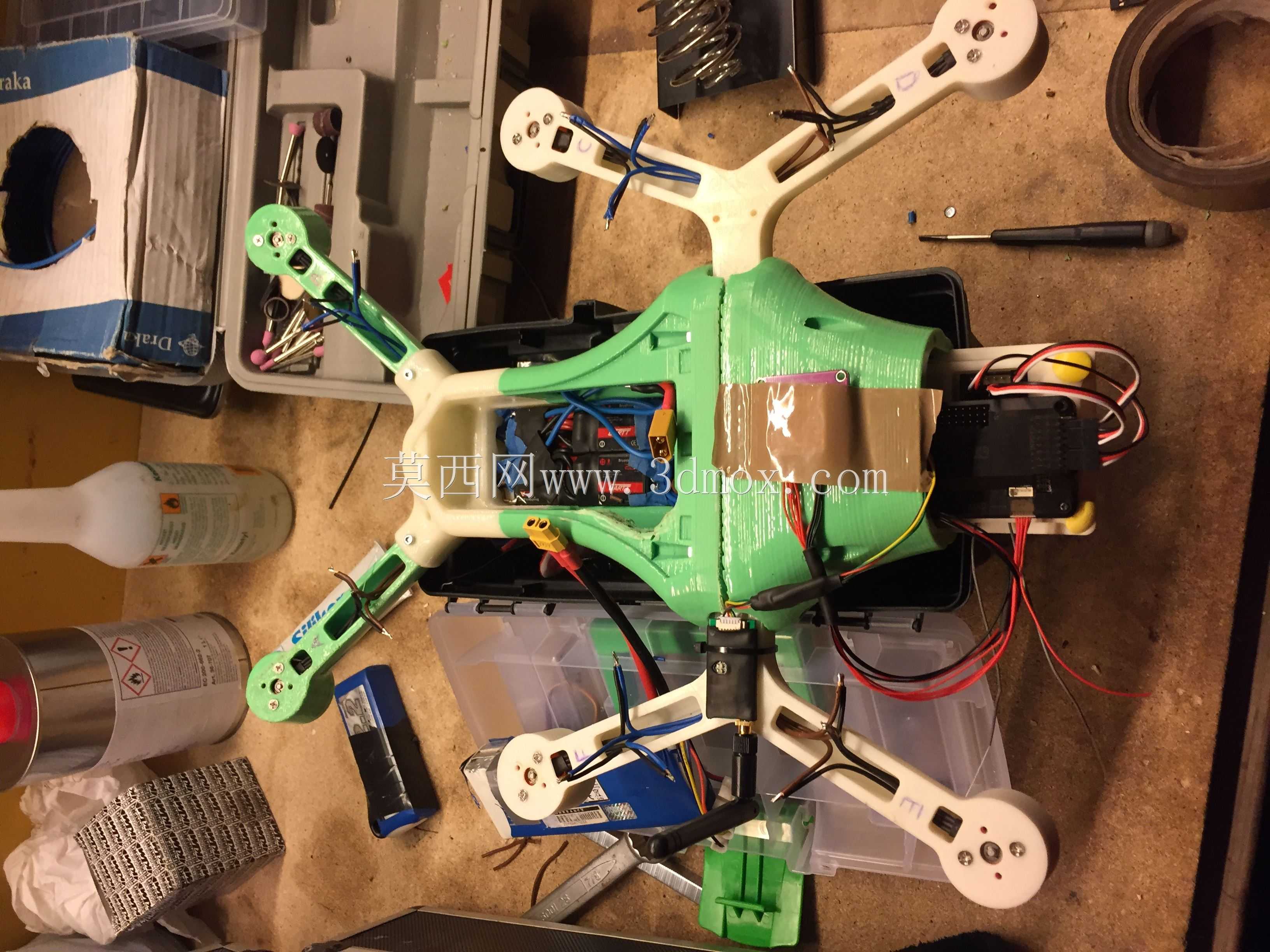

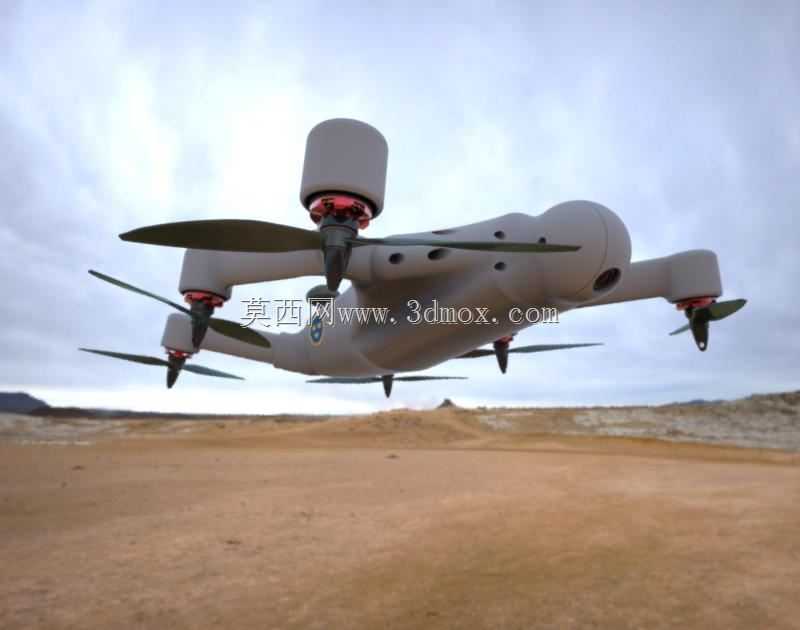

该结构为适配第一视角飞行场景设计的多旋翼飞行载具机架，核心应用于户外FPV穿越飞行、低空航拍取景、小型航模科研调试等场景，可承载飞控、图传、动力、摄像等全套航电设备，满足爱好者自主组装调试个性化飞行载具的需求。机架采用六旋翼布局设计，中心舱体为一体化承载结构，预留了飞控模块、GPS模块、电调、电池、图传发射机、摄像设备的安装空间，中心舱内部设置有多组走线槽与固定位，可规整梳理电源信号线、图传信号线、电调控制线，避免飞行过程中线缆晃动干扰飞控传感器工作，同时降低线缆被螺旋桨剐蹭的风险。机臂采用快拆式衔接结构，与中心舱通过卡扣与紧固件双重固定，单根机臂可独立拆卸更换，炸机损坏时无需替换整个机架，大幅降低后期维护成本；机臂末端预留了标准电机安装孔位，适配常用规格的无刷电机，孔位周边做了加厚加强处理，抵消电机高速运转产生的振动，避免机臂末端出现应力断裂。整个机架主体结构均可通过桌面级FDM3D打印机制作，打印时无需额外添加支撑结构，各部件拼接公差控制在合理范围，组装时无需二次打磨修配即可完成装配。机架整体采用轻量化设计思路，在保证结构强度的前提下，对中心舱非承重区域做了镂空减重处理，机臂采用变截面结构，靠近中心舱的根部做加厚处理提升抗扭强度，末端靠近电机位置做收窄设计降低飞行风阻。安装边界方面，中心舱内部可容纳常规规格的锂聚合物电池，电池仓设置有绑带固定位，可适配不同容量的电池灵活调整配重；顶部预留了GPS模块安装平台，可将GPS模块架高远离电调与图传设备，降低电磁干扰对卫星定位精度的影响；前端预留了摄像头安装位，可调整摄像头俯仰角度，适配不同飞行视角的拍摄需求；起落架安装位预留于中心舱底部，可加装轻量化起落架，避免降落时底部摄像设备与地面直接碰撞。机架整体重心设计与中心几何中心重合，飞行时无需额外添加配重即可保证动力输出均衡，机臂展开后相邻电机间距预留了足够的螺旋桨安全间隙，避免飞行过程中相邻螺旋桨发生打桨故障，保障飞行稳定性。
