球形双轮地面勘探巡检小车结构

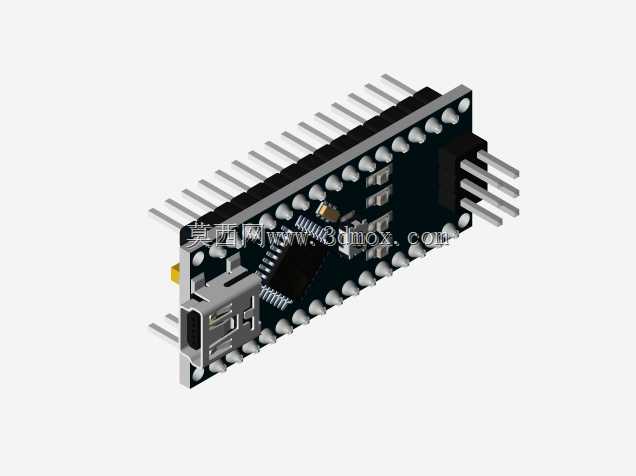

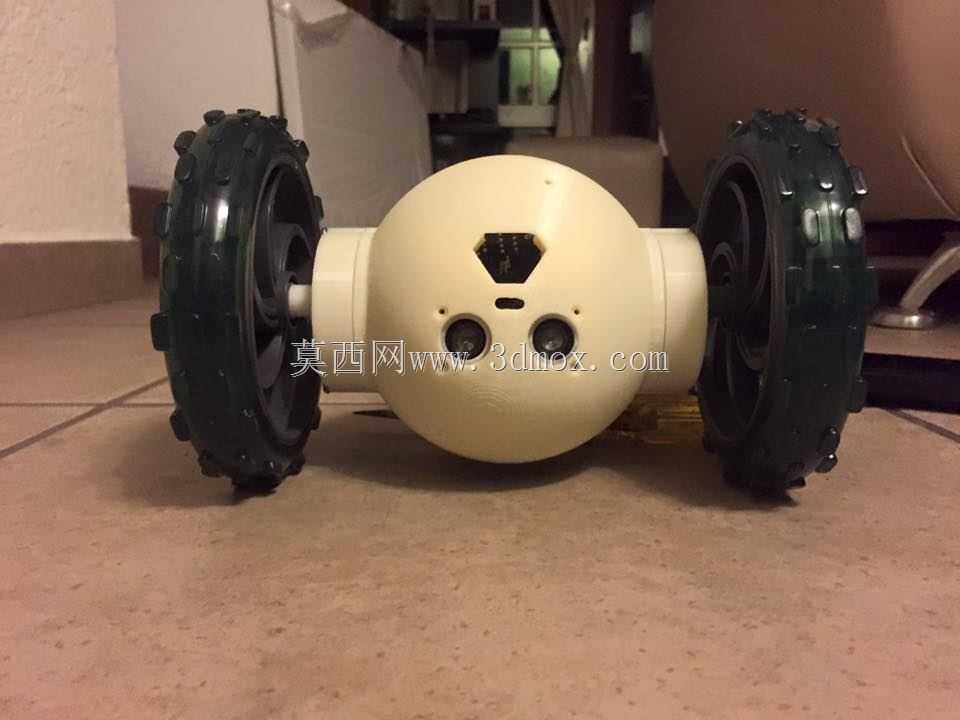

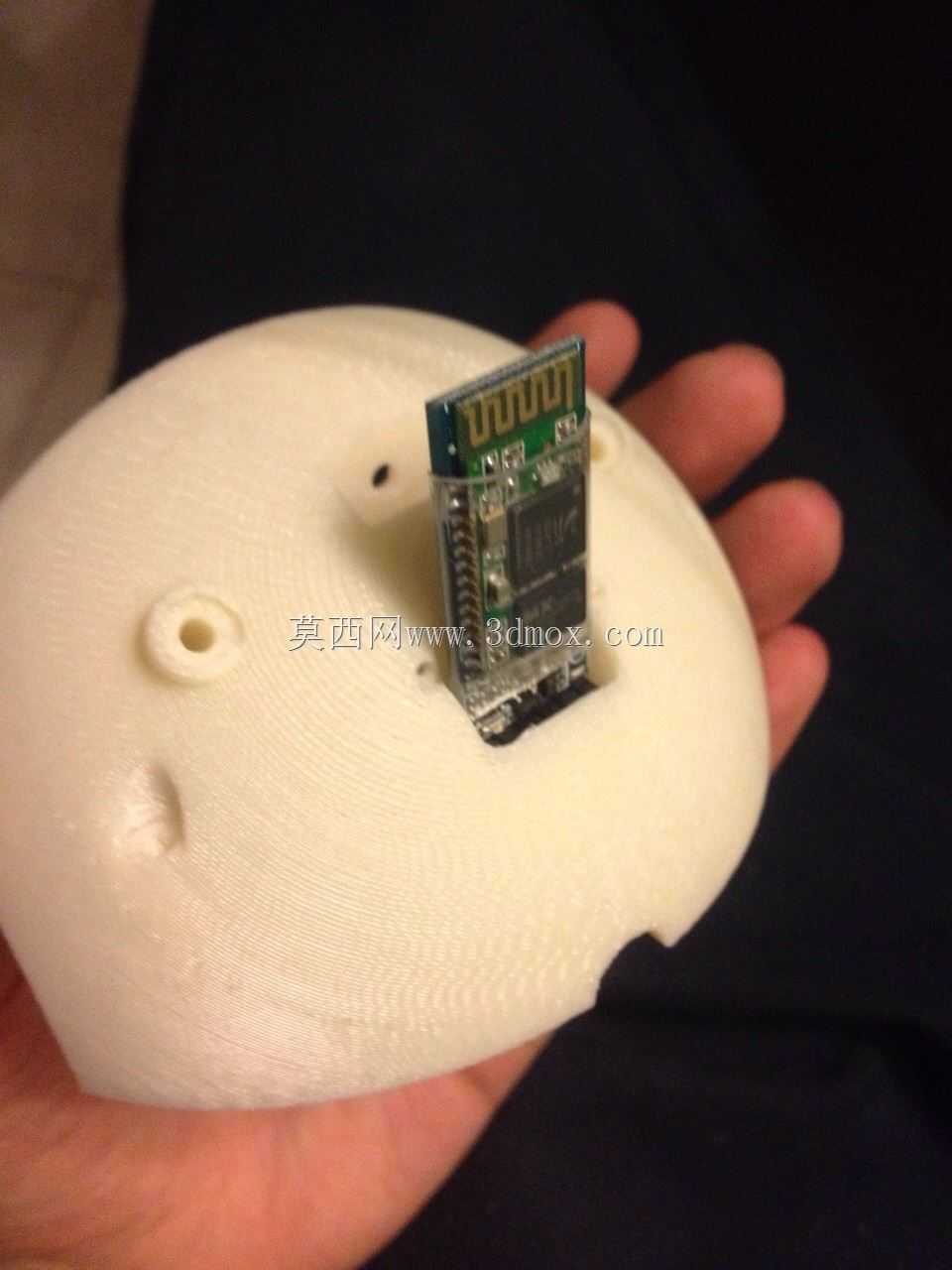

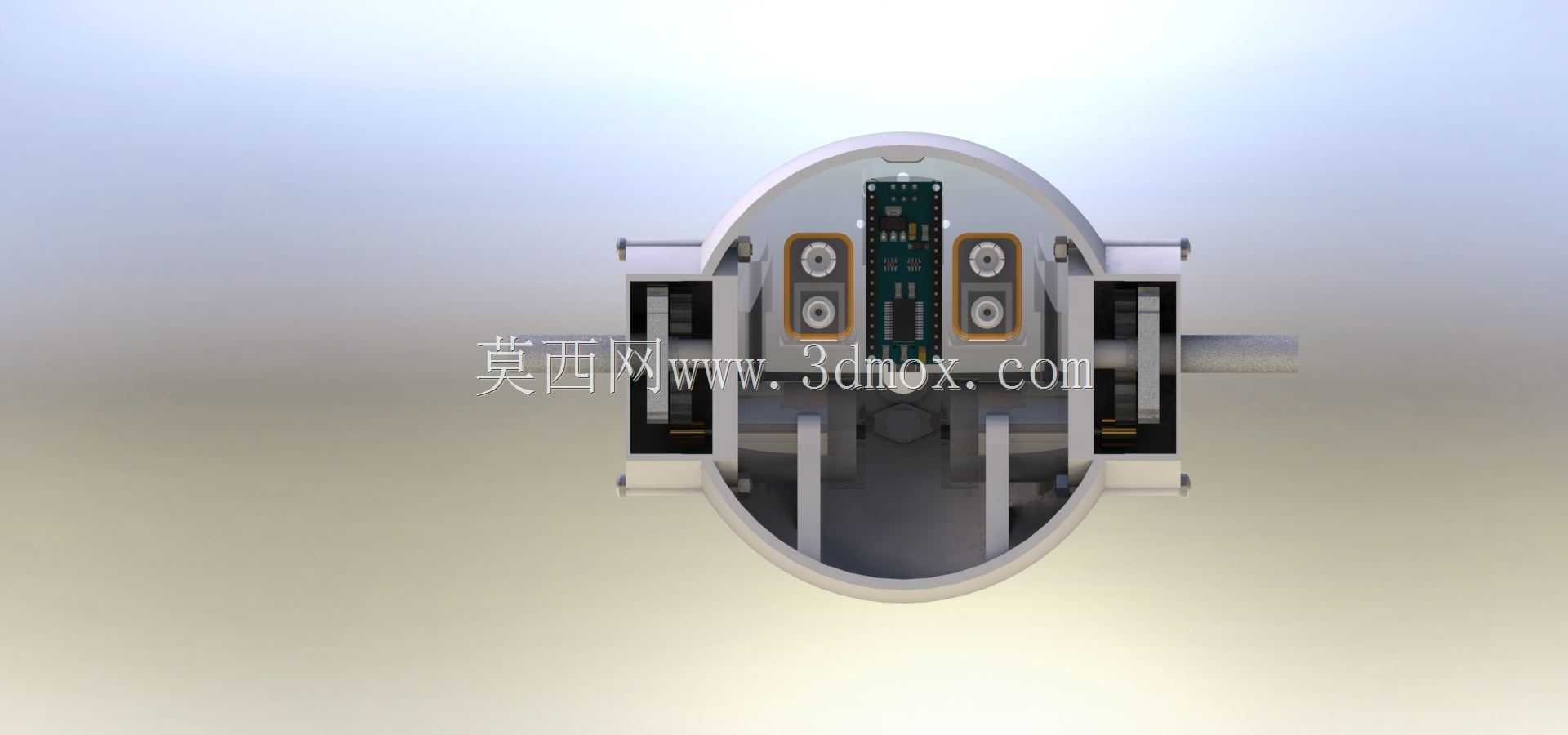

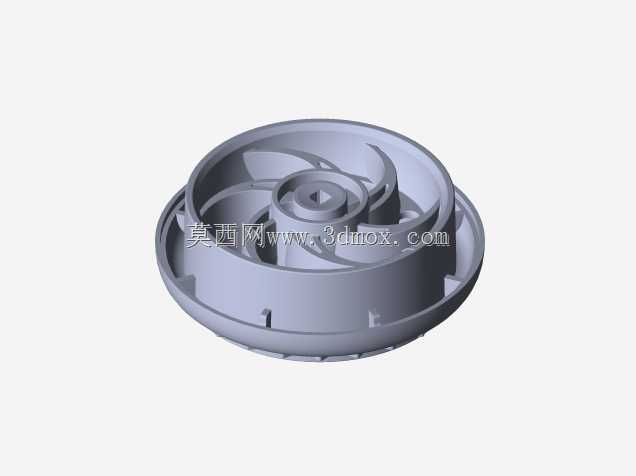

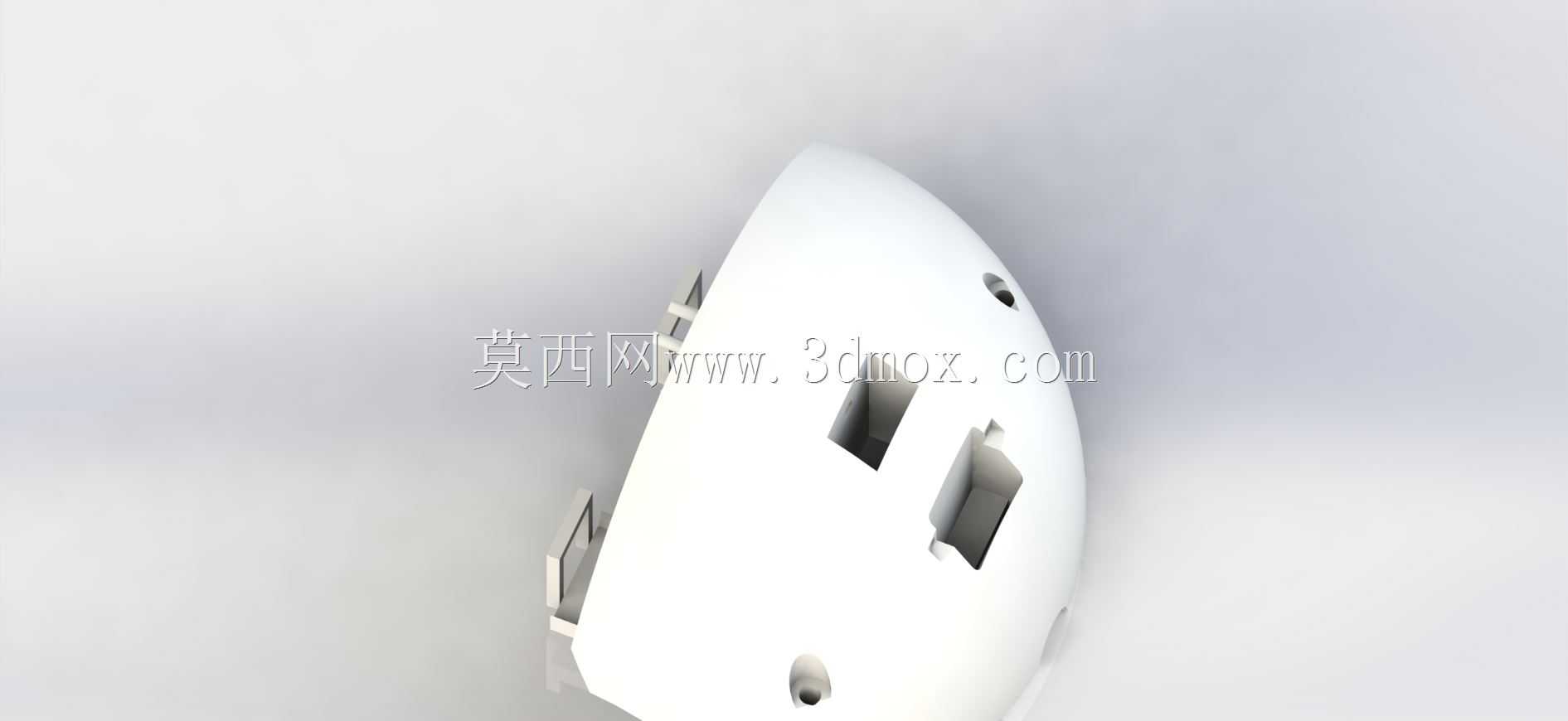

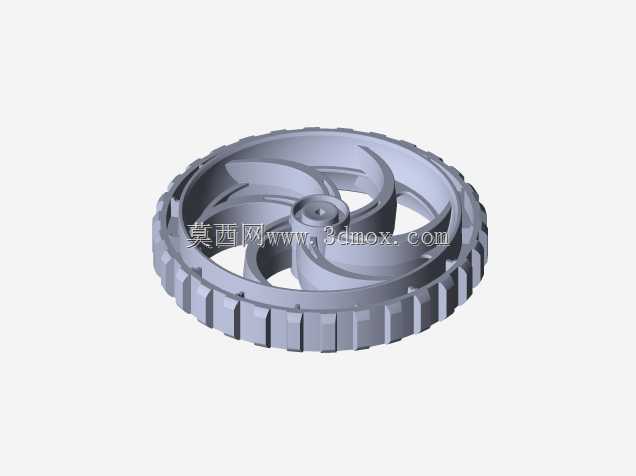

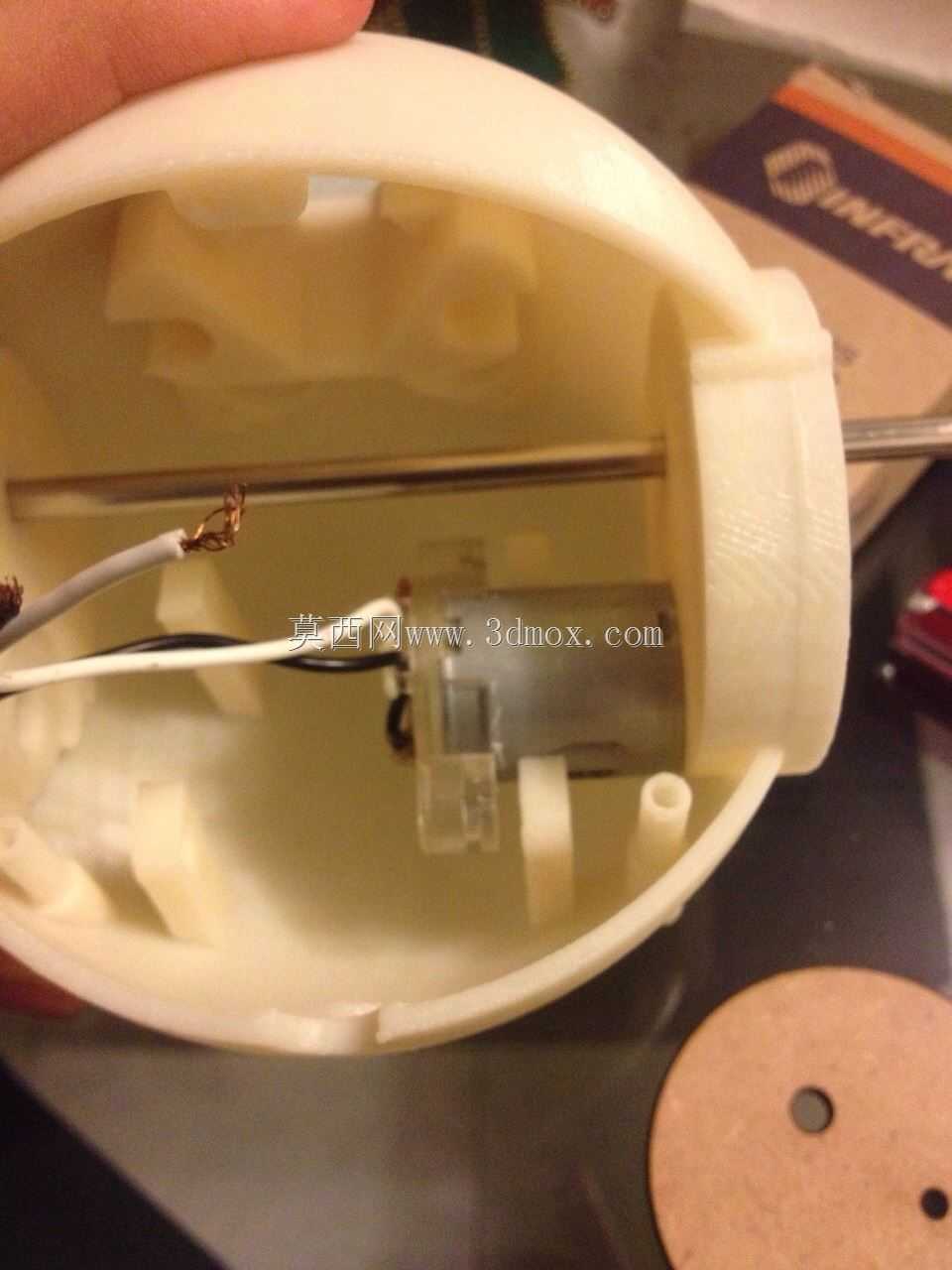

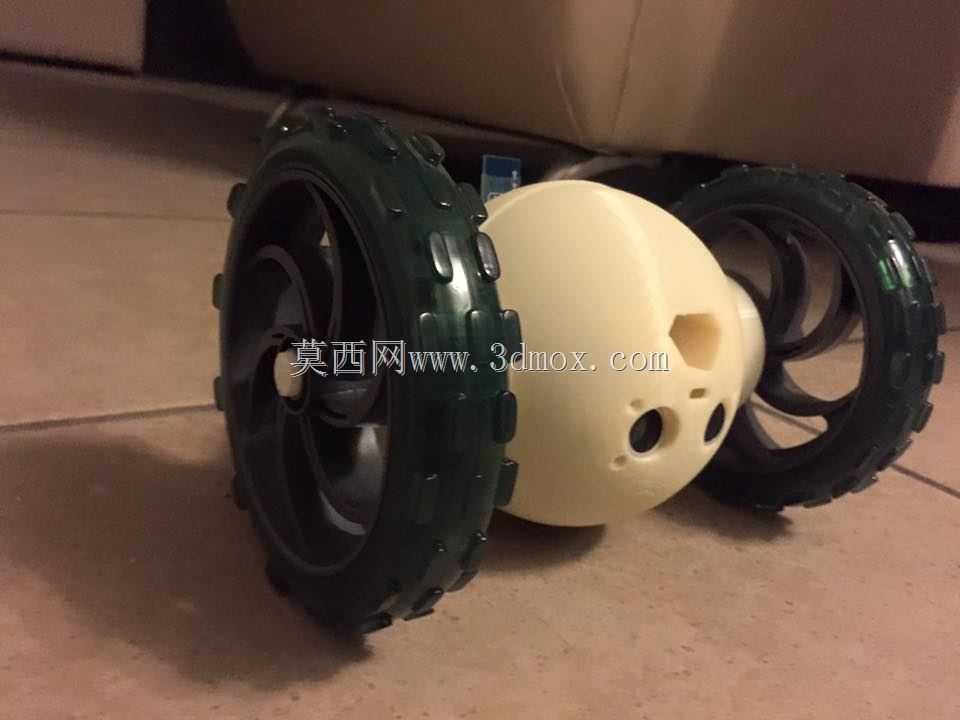

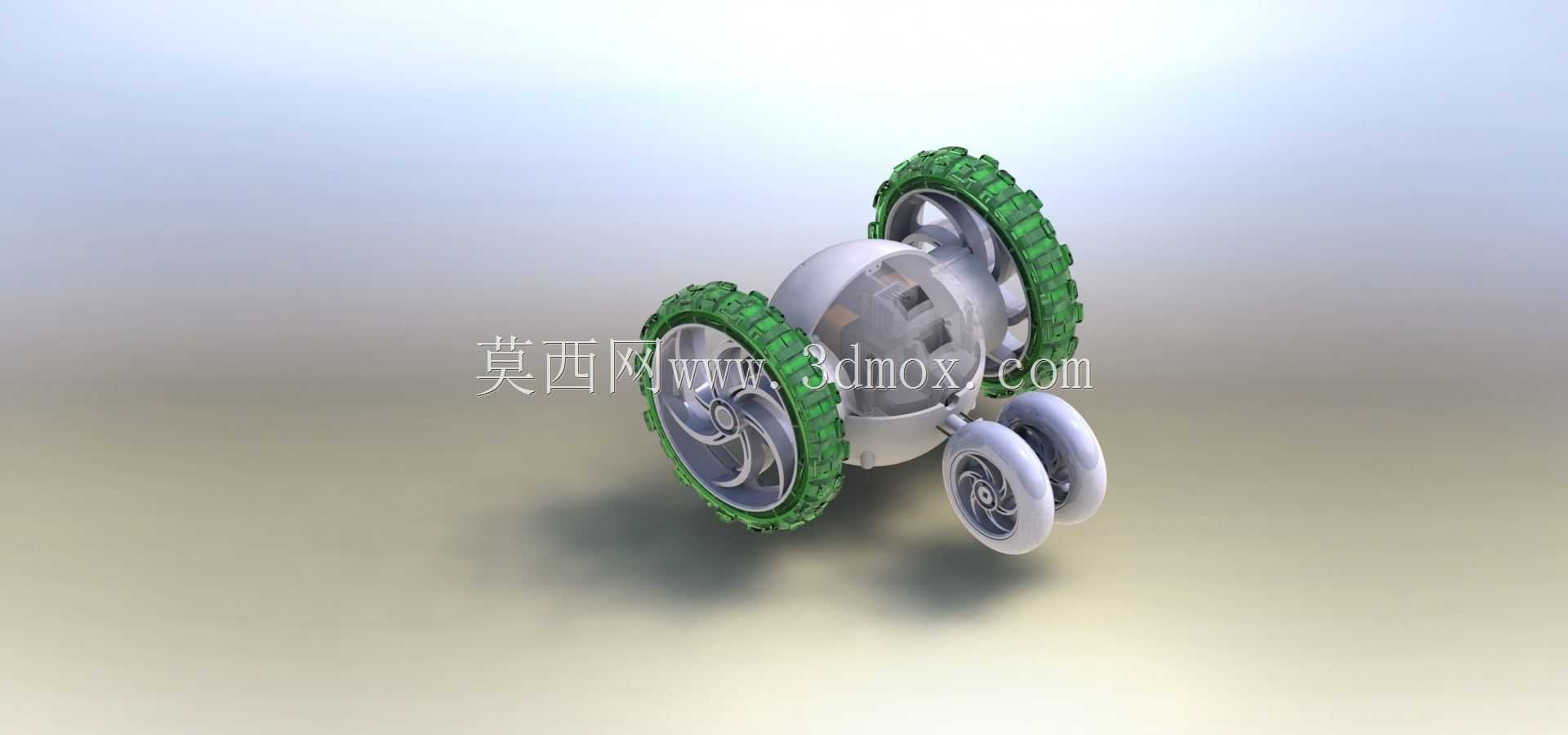

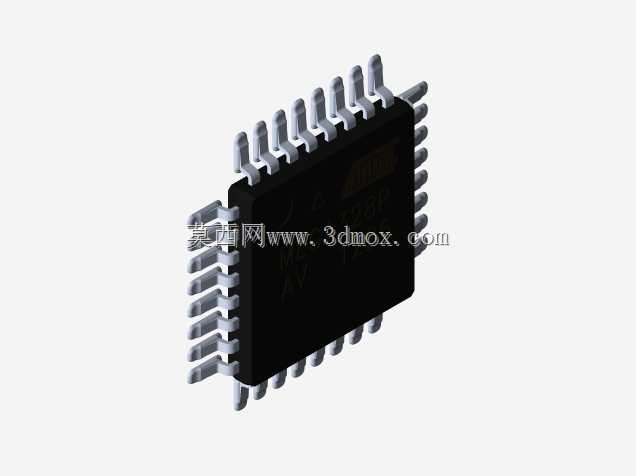

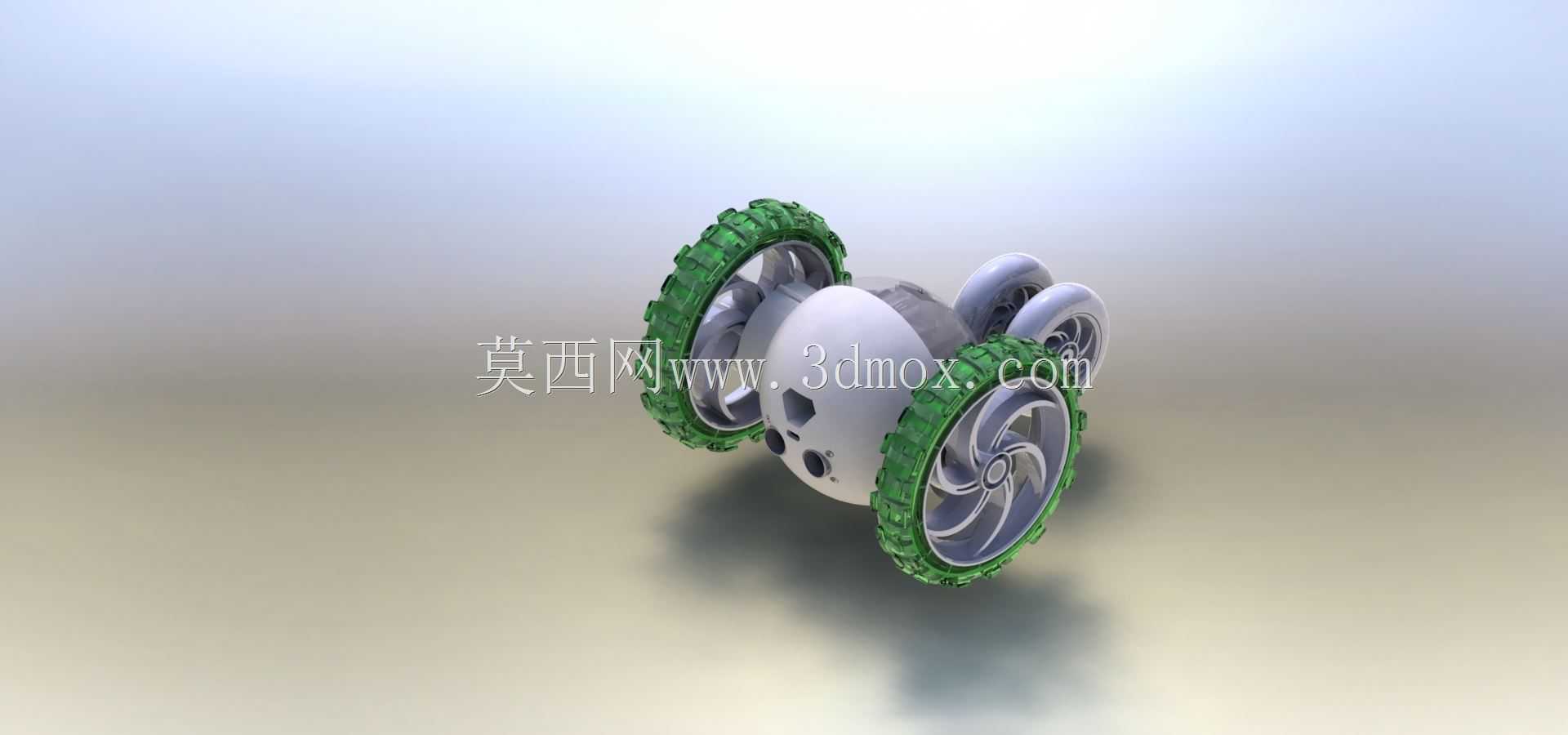

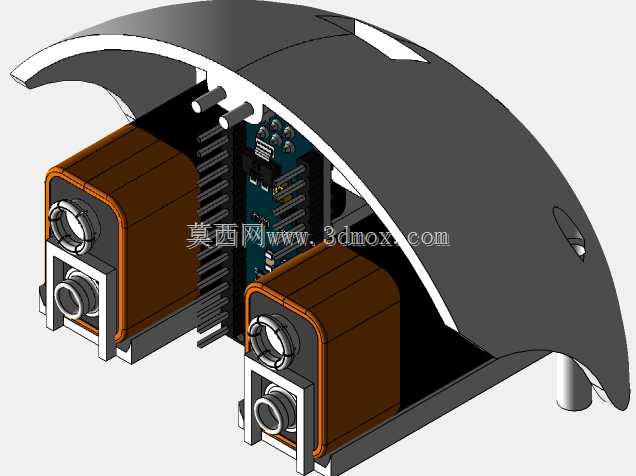

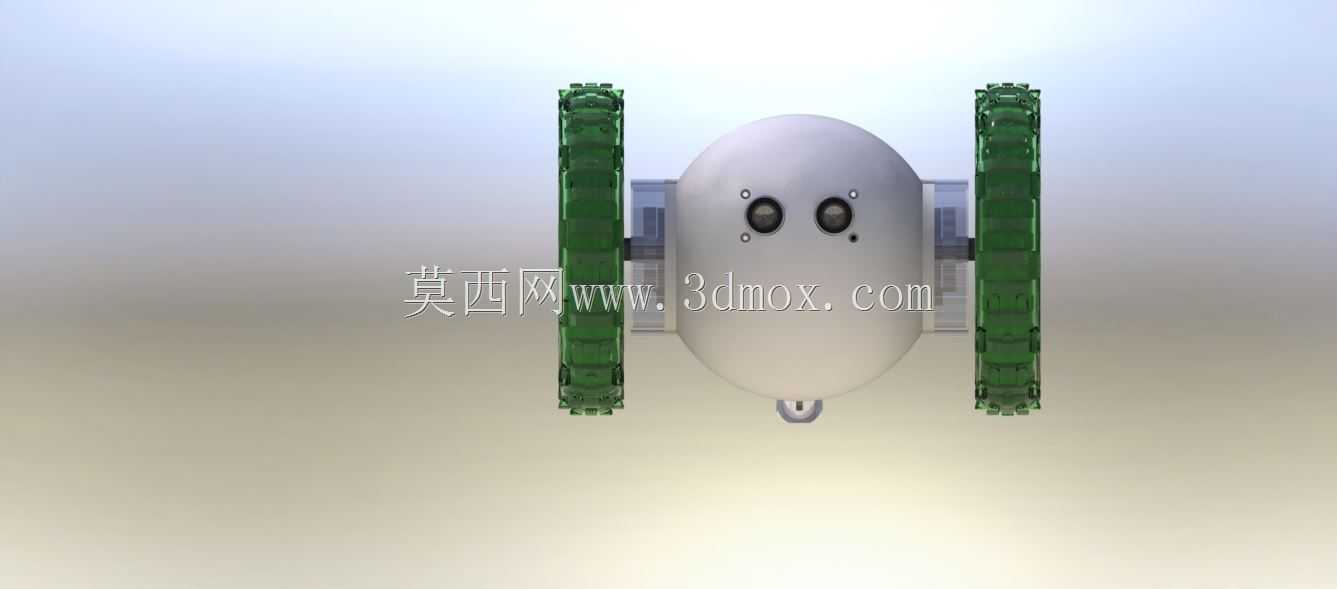

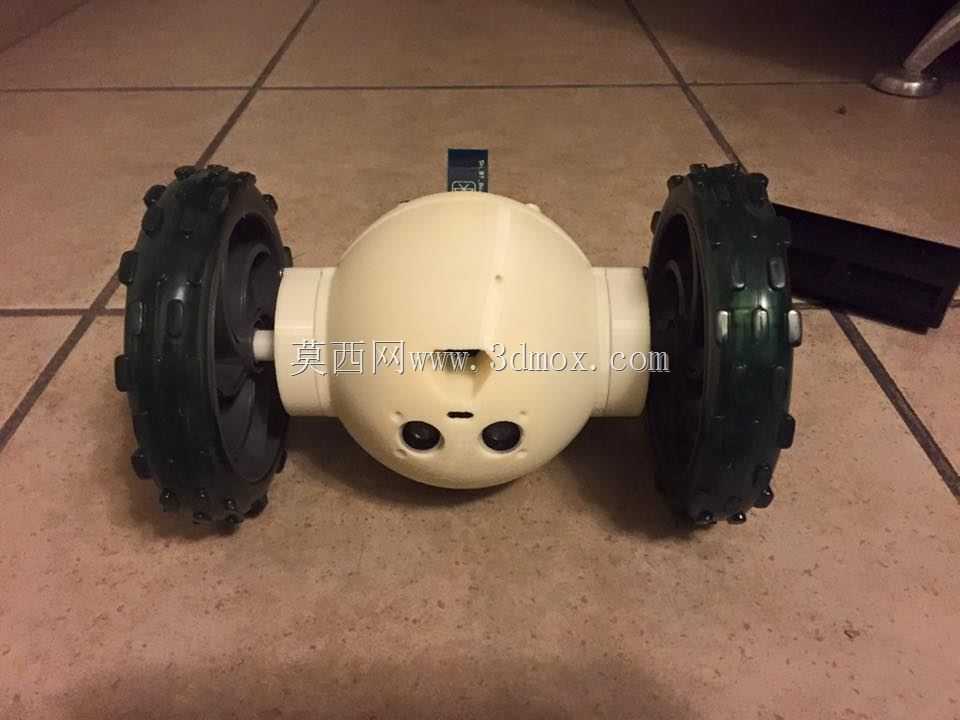

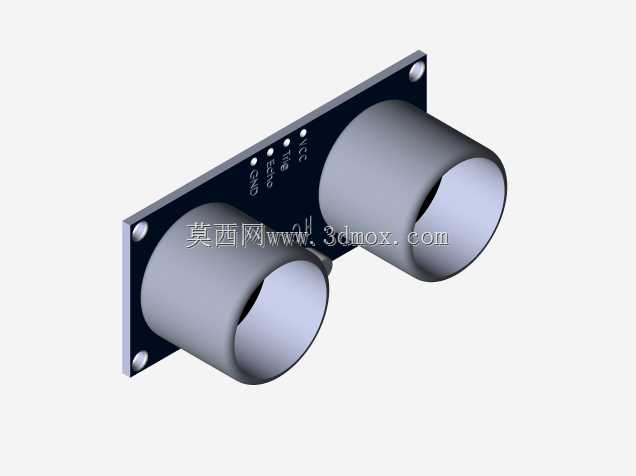

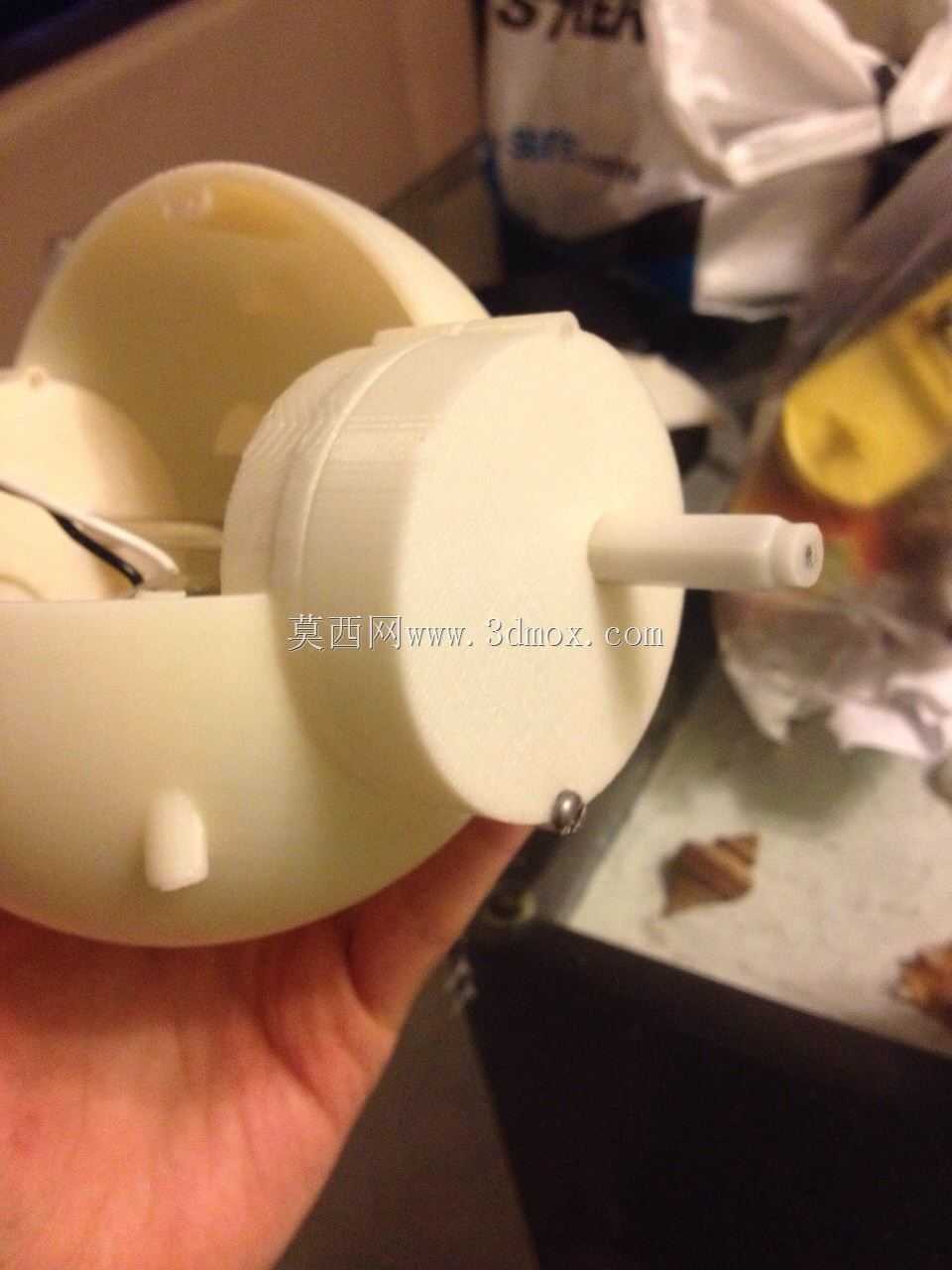

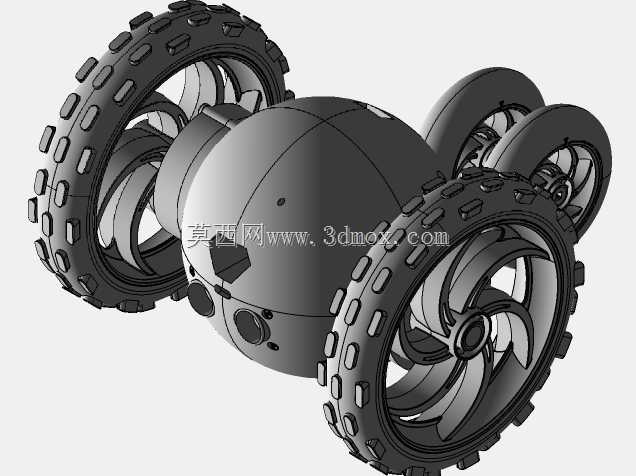

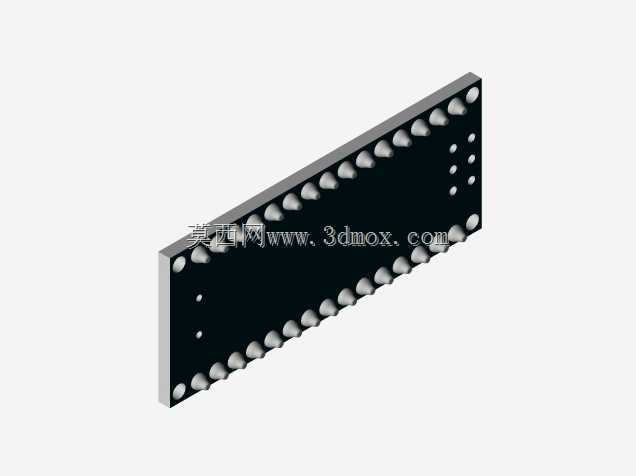

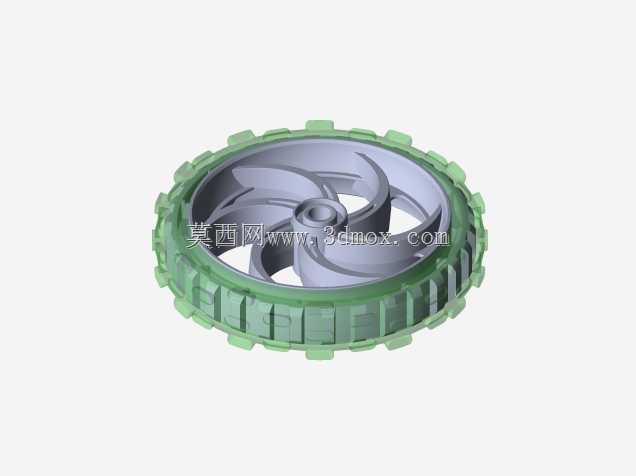

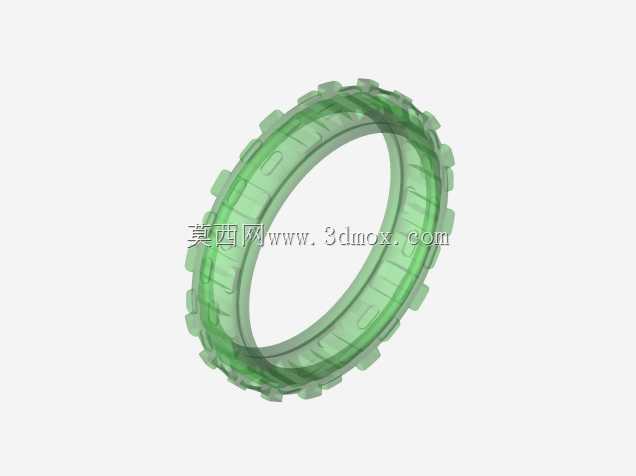

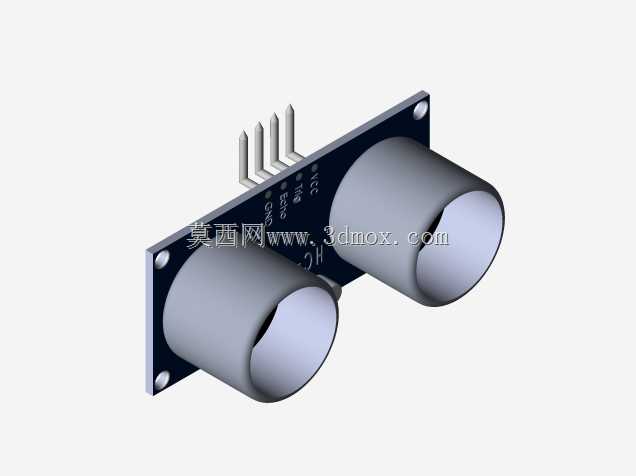

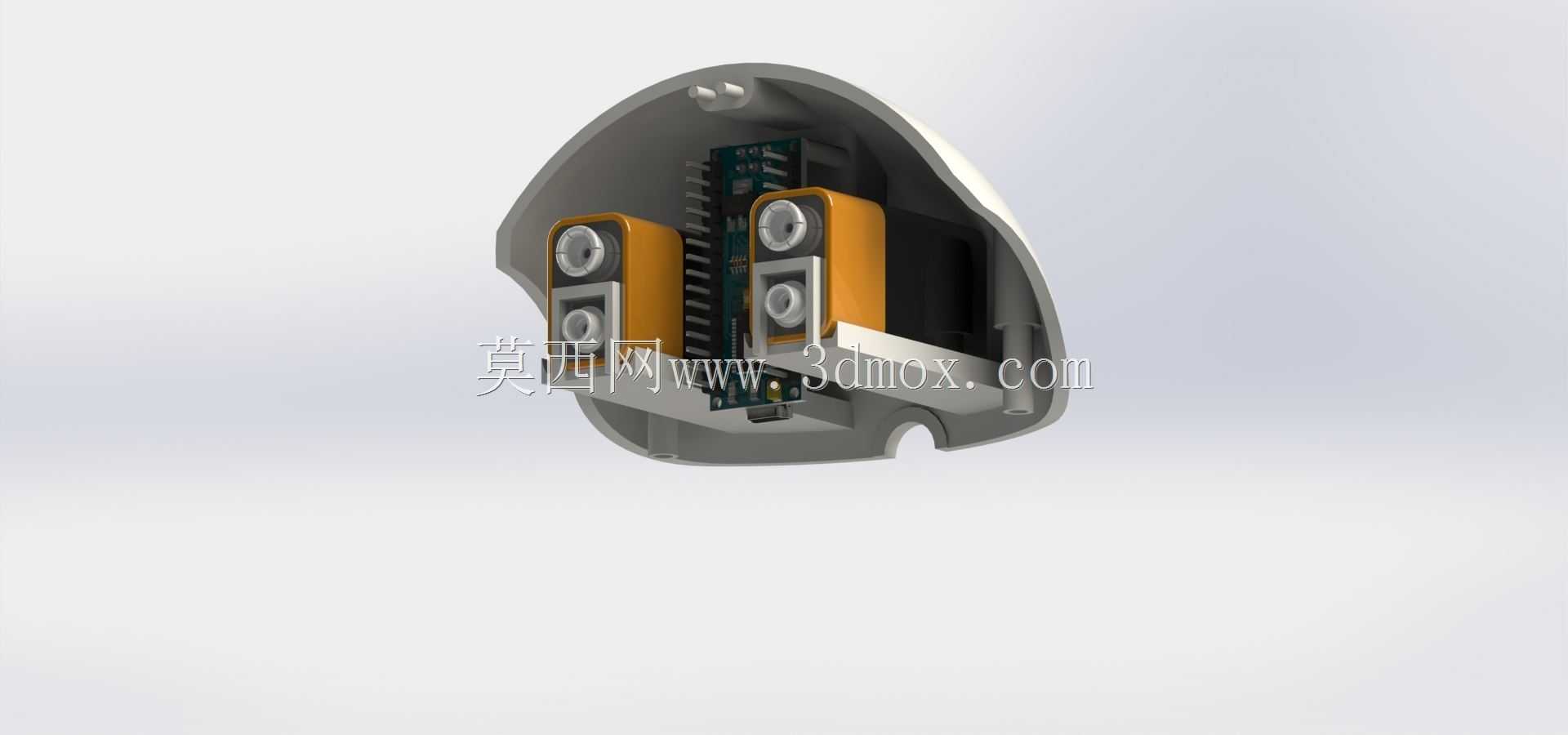

这款双轮球形结构的地面探测载具，主要面向狭窄空间环境探测、小型区域巡检、室内外地形初步勘探类场景设计，可替代人工进入存在安全隐患的狭小区域、低矮管道间隙、灾后废墟表层区域完成基础环境数据采集工作，适配非结构化的复杂浅表层地面通行需求。从功能配置来看，车体集成了视觉采集模块、无线蓝牙通讯单元、环境温度感知元件以及超声波测距模块，所有感知与驱动单元均通过开源控制板实现协同运作，能够在行进过程中实时采集前方画面、周边环境温度数据，通过超声波模块实时检测前方障碍物距离，自动调整行进路线规避碰撞，同时可通过蓝牙链路将采集到的实时数据回传至远端控制端，实现远程可视化操控。设计思路上采用了中部球形主舱加两侧独立驱动轮的布局，球形主舱采用一体化圆润壳体设计，既能够最大化利用内部空间容纳控制板、电池、各类传感元件，又可以在车体发生侧倾时借助球形曲面快速回正，避免传统方形车体卡滞、翻倒后无法复位的问题；两侧大直径越野纹路驱动轮采用宽胎面设计，胎面的凸起防滑纹路能够提升在瓷砖、水泥、松散沙土等不同地面的抓地力，轮体与主舱之间采用短轴直连的驱动结构，省去了复杂的传动转向机构，通过两侧轮体的差速转动实现转向、原地回转动作，大幅缩小了转向所需的空间半径，适配狭窄区域的通行需求。从安装边界与尺寸适配来看，球形主舱的直径控制在可容纳常规规格控制板、锂电池组与传感模块的合理区间，两侧轮体的外径大于主舱直径，确保车体放置时主舱底部与地面留有足够间隙，避免行进过程中舱体底部与凸起障碍物发生剐蹭；顶部预留了传感模块的安装位，可根据实际探测需求灵活更换不同功能的感知元件，摄像头模块布置在主舱正面靠下位置，贴近地面的安装角度能够更清晰地采集地面障碍、地形起伏的画面信息，超声波模块与摄像头相邻布置，保证测距检测范围与视觉采集范围重合，提升避障动作的准确性；蓝牙通讯模块布置在主舱顶部最高位置，减少车体结构对无线信号的遮挡，提升通讯链路的稳定性。整体结构没有冗余的外露部件，所有走线均收纳在球形主舱内部，既降低了行进过程中线路被剐蹭损坏的风险，也让整体外观更加简洁紧凑，能够顺利通过高度略高于轮体顶部的狭窄间隙，适配更多复杂狭小空间的探测作业需求。
