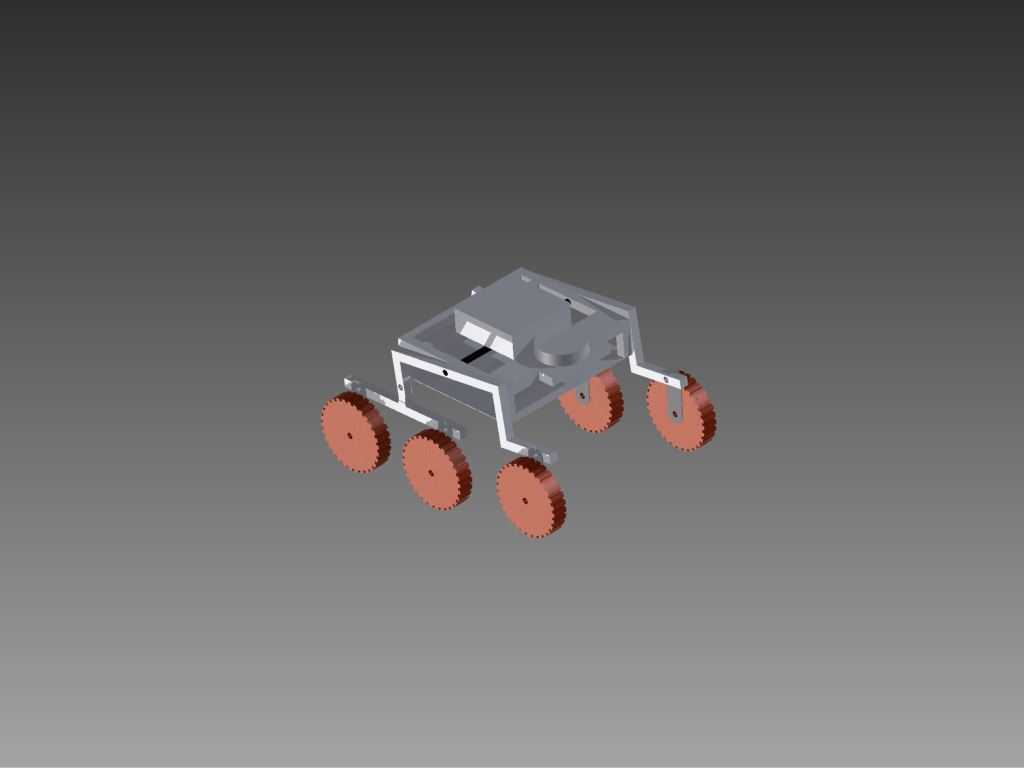

六轮摇臂式崎岖地形漫游探测车结构

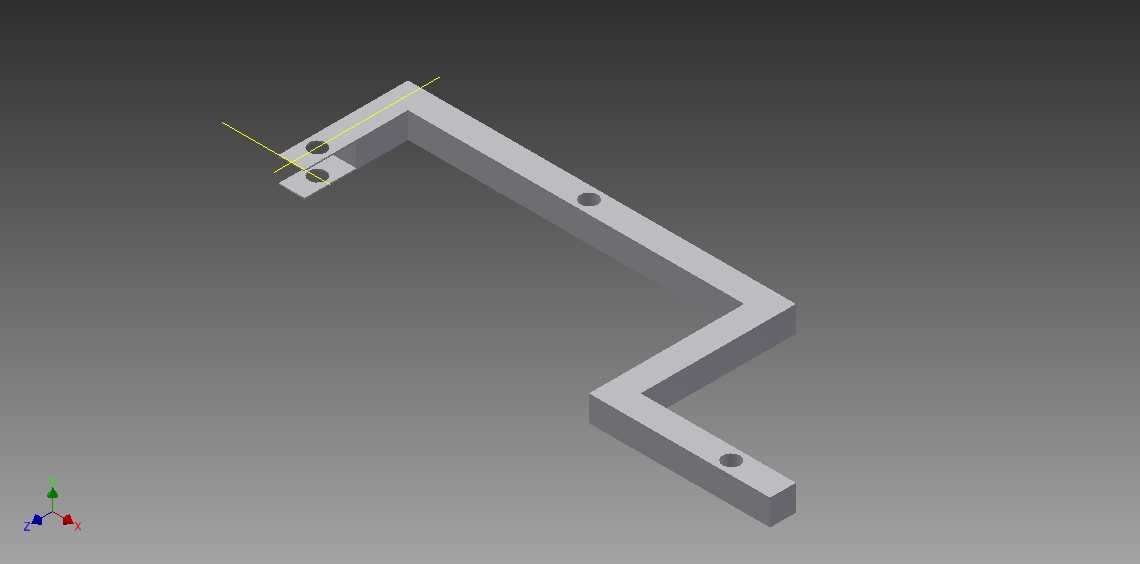

该行走载具的核心设计目标是适配非结构化崎岖路面的通行需求，常见于野外地质勘探、复杂地形巡检、狭小空间探测等场景，相比常规四轮底盘，其六轮搭配独立摇臂的结构能在起伏落差较大的路面始终保证轮体与地面的有效接触，避免单轮悬空导致的牵引力丧失问题。从结构布局来看，载具上层为设备搭载平台，预留了标准安装孔位，可根据实际作业需求搭载探测传感器、采样机构或者小型储物舱，平台边缘做了折边强化处理，降低行进过程中磕碰对搭载设备的冲击。行走部分采用双侧对称的摇臂悬架结构，每侧三个行走轮通过独立的摆臂与主车架铰接，摆臂的转动行程经过限位设计，既保证足够的越障抬升量，又不会因为摆幅过大导致整车重心偏移发生侧翻，轮体采用带齿面的防滑结构，在松软土质或者碎石路面能提供足够的抓地力，避免打滑空转。设计过程中优先考虑了结构的可靠性，所有铰接位置都预留了轴承安装位，可加装自润滑轴套降低长期行走的磨损量，车架主体采用框架式结构，在保证整体结构强度的前提下尽可能降低自重，减少行走过程中的动力损耗。安装边界方面，整车的宽度控制在窄幅区间，可通过宽度较窄的林间小道或者管道类狭小空间，底盘离地间隙经过多轮仿真验证，能越过直径接近轮径一半的凸起障碍，摇臂的铰接点位置经过重心匹配计算，在单侧轮体抬升越障时，整车重心始终落在支撑轮构成的稳定多边形范围内，无需额外增加配重就能保证爬坡、越障过程中的姿态稳定。传动部分的走线空间预留于车架内部的中空腔体内，可将驱动电机、控制线路全部收纳于车架结构内部，避免行进过程中碎石、树枝剐蹭线路造成故障，轮体与摆臂的连接采用快拆结构，野外作业时如果出现轮体磨损可快速更换，无需拆解整体悬架结构，大幅提升野外作业的维护效率。
