适配3D打印的可活动滚珠轴承结构

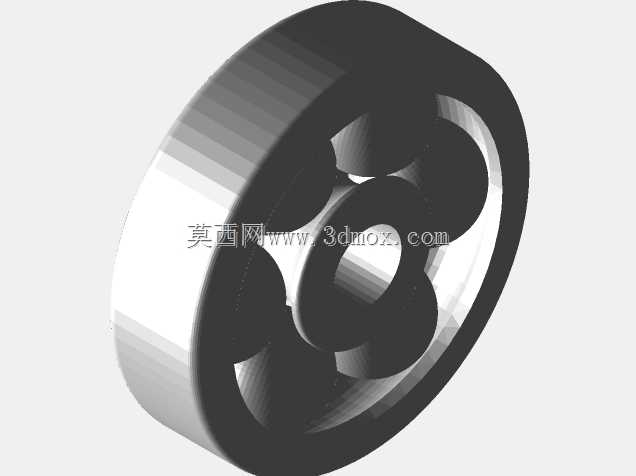

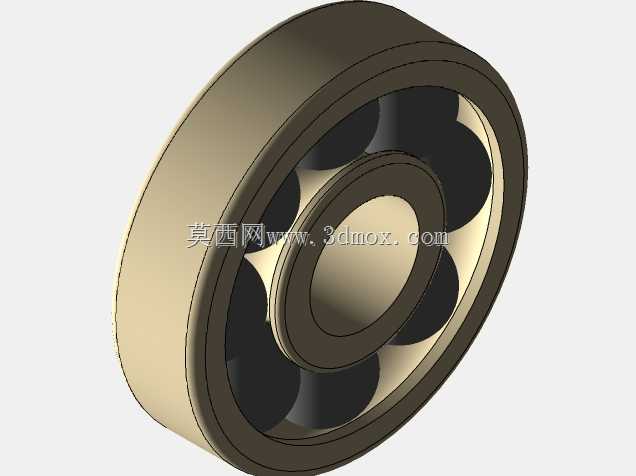

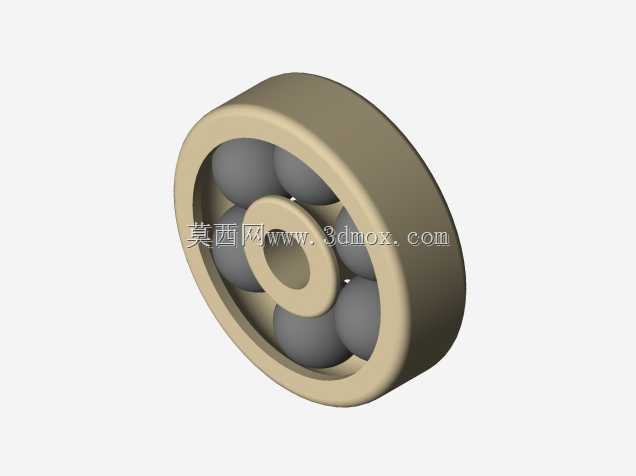

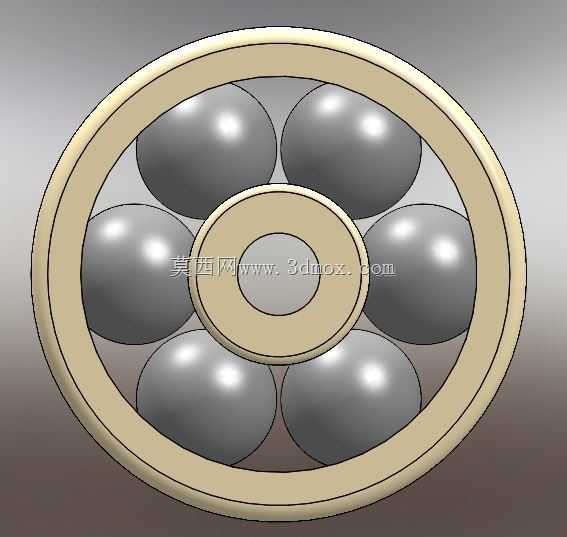

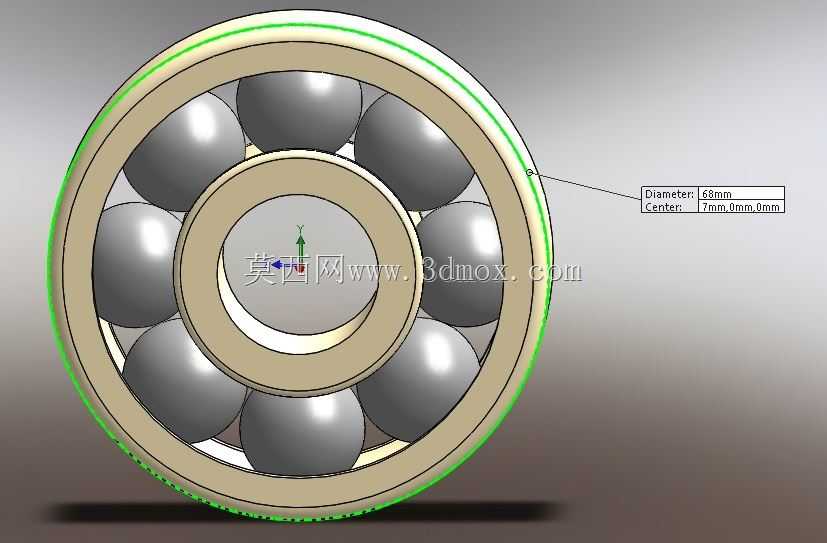

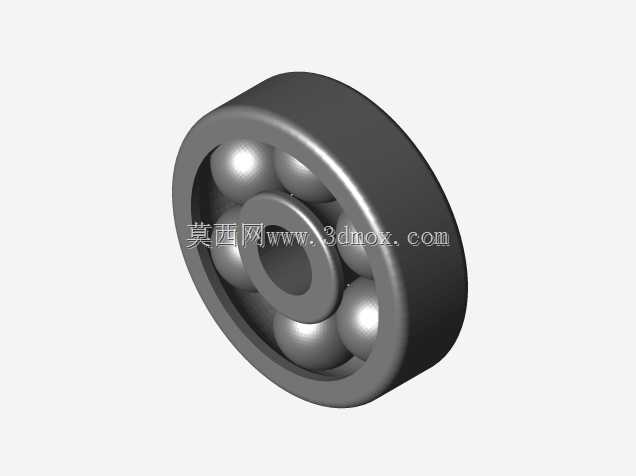

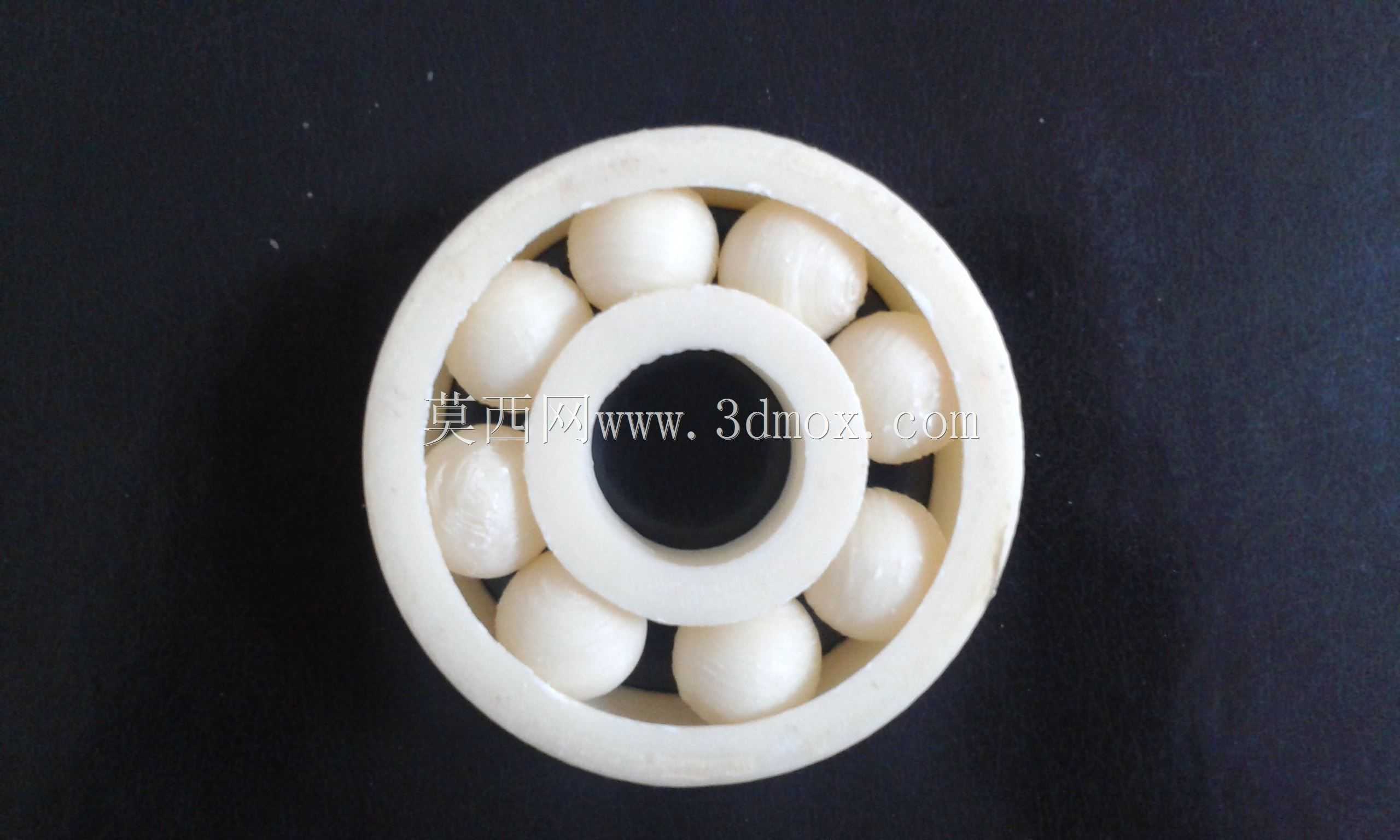

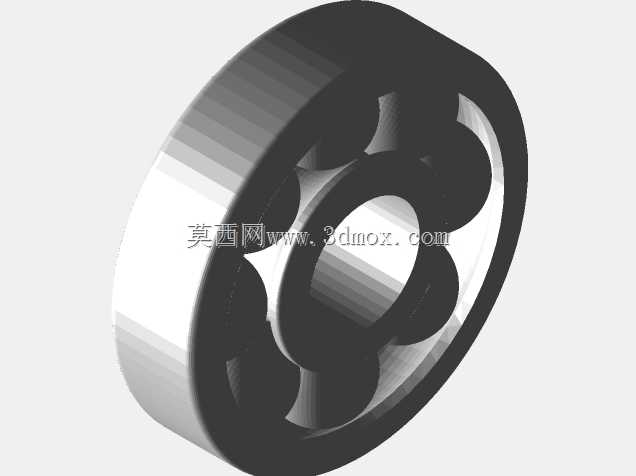

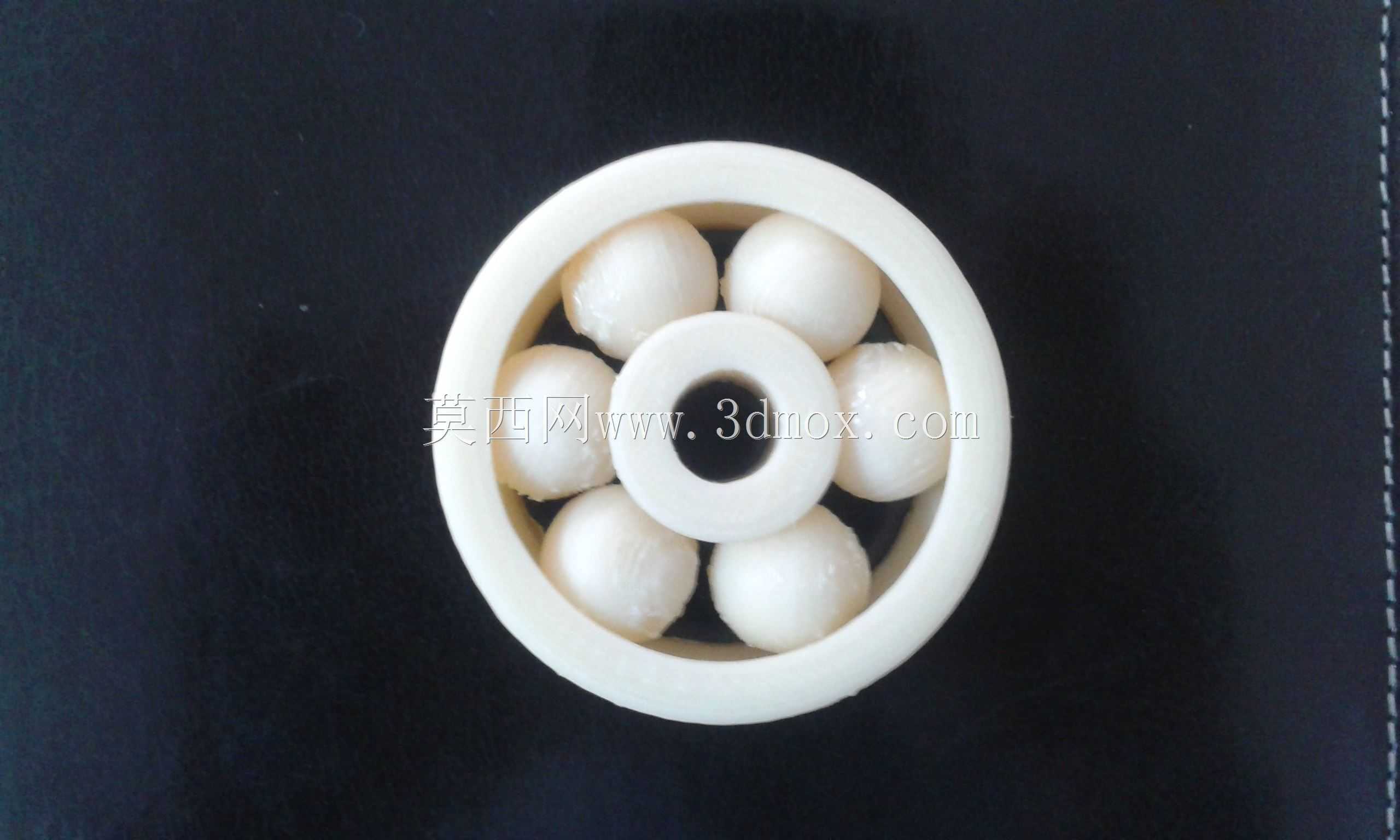

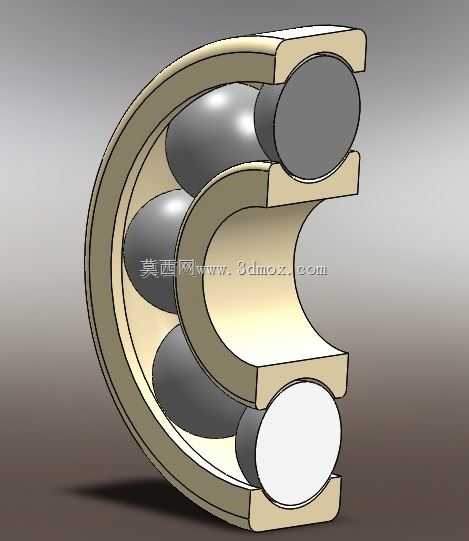

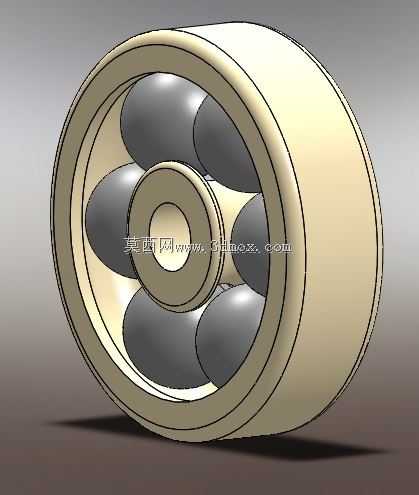

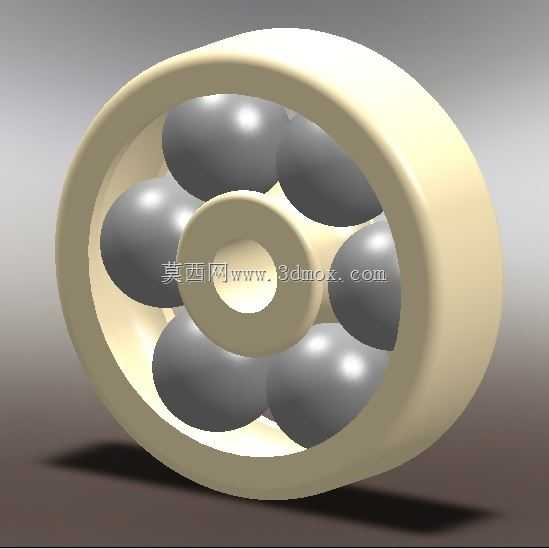

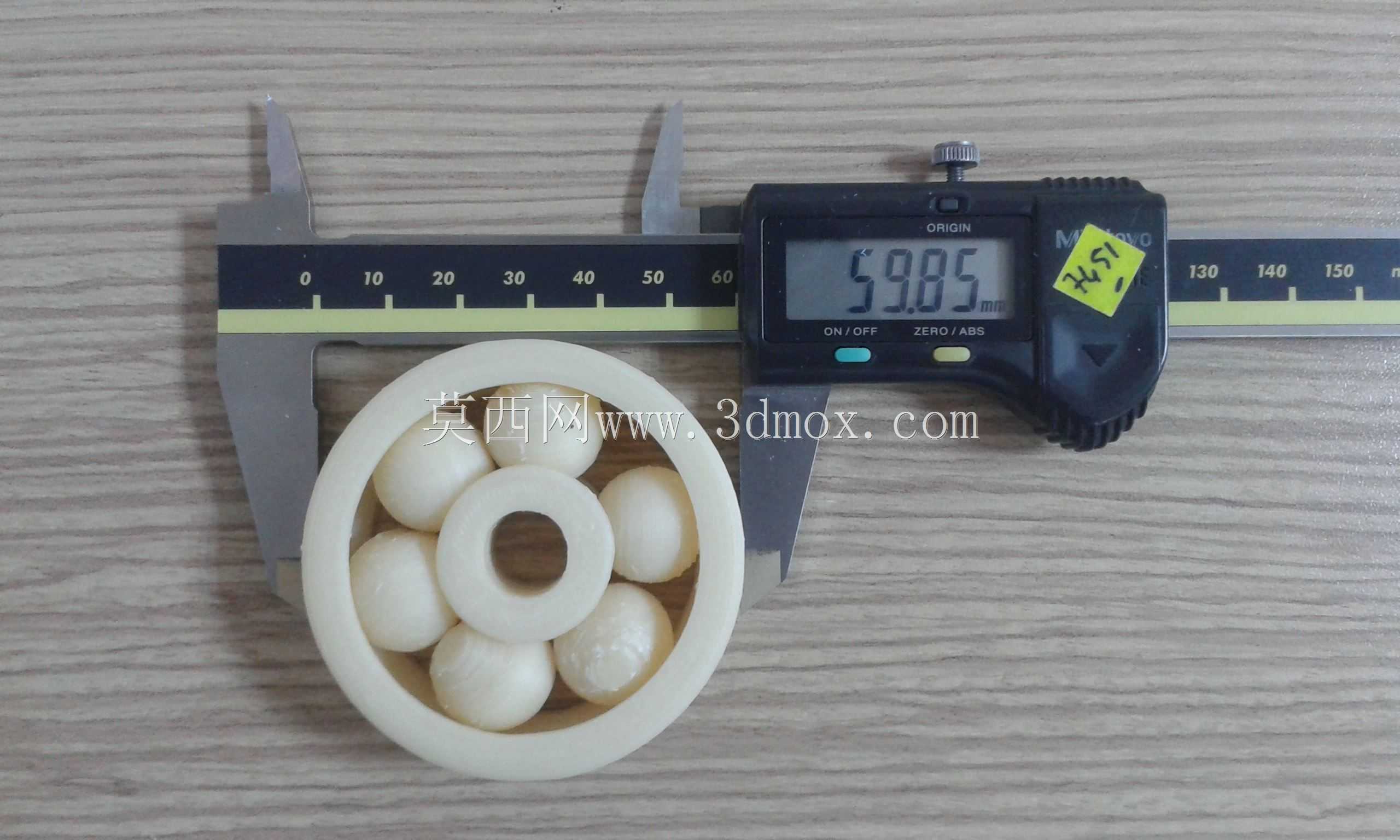

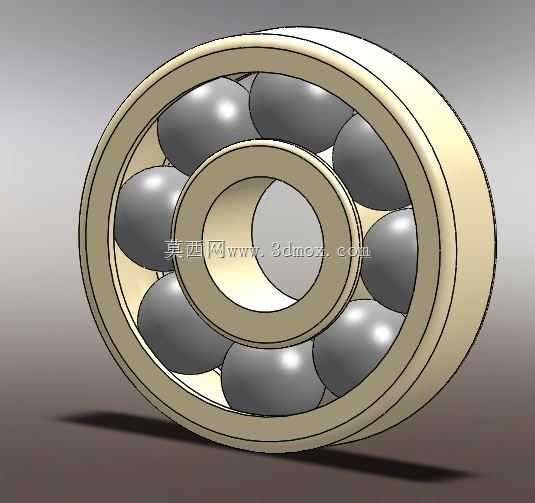

这款滚珠轴承是面向桌面级3D打印场景优化设计的传动支撑部件，主要应用在小型自动化演示装置、桌面机械原型、教学实验教具、低负载传动模组这类对成本敏感、需要快速验证传动结构的场景中，能够承担径向载荷下的转动支撑作用，降低轴类部件转动过程中的摩擦阻力，保证转动过程的同轴度与顺畅度。在实际使用中，它可以适配小型传送带模组的从动辊支撑、3D打印定制机械臂的关节转动部位、学生科创项目的轮组传动结构，也可以作为机械原理教学的实体演示件，让学习者直观理解滚动轴承的减摩原理与装配关系。产品在功能设计上充分考虑了FDM3D打印的工艺特性，针对打印件的成型公差做了专门的间隙优化，初始设计预留的1mm偏移间隙虽然可以完成装配，但滚珠与内外滚道之间的旷量过大，会导致转动过程中出现晃动、径向窜动的问题，优化后将间隙调整为0.5mm，同时将滚珠数量调整为8颗，均匀分布在保持架的定位槽内，既保证了每颗滚珠的活动空间充足，不会出现打印后滚珠卡滞无法转动的问题，又能让滚珠与内外圈滚道均匀接触，受力分布更合理，转动过程顺滑无卡顿，不会出现偏心晃动的情况。从结构设计思路来看，这款轴承采用一体化可打印设计，不需要额外装配紧固件，打印完成后清理掉支撑材料就可以直接转动使用，不需要拆分打印内外圈、滚珠、保持架再进行组装，大幅降低了3D打印后的装配难度，即使是没有机械装配经验的使用者也可以快速获得可用的轴承部件。外形尺寸上，轴承外圈直径为68mm，内圈安装孔径为7mm，整体为标准的深沟球轴承外形结构，安装边界规整，既可以直接压入对应尺寸的安装座孔内，也可以通过额外设计的轴承座固定在各类传动结构中，内圈可以适配直径7mm的金属轴或者3D打印轴类零件，满足小型传动结构的安装尺寸需求。设计过程中特意对滚道的边缘做了圆角过渡处理，避免3D打印过程中出现尖角翘边的问题，同时也减少了滚珠转动过程中的摩擦阻力，保持架的结构做了轻量化镂空处理，既减少了打印材料的消耗，也降低了轴承自身转动的惯量，让低扭矩的传动场景下也可以顺畅驱动。
