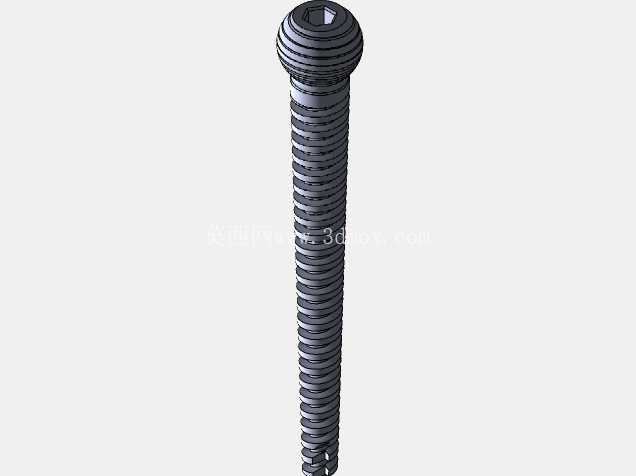

该结构围绕脊柱内固定系统中的球头螺钉展开,重点表达细长螺杆、连续外螺纹、球形头部及内六角驱动孔之间的几何关系。螺钉在实际使用中承担椎弓根固定与连接棒锁紧前的定位作用,头部球面允许矫形器械在一定角度范围内调整连接方向,从而适应不同患者脊柱曲度和手术入路。杆部螺纹需要在骨质中获得稳定把持力,因此牙型、螺距、根径和尖端过渡不能只按普通紧固件处理,而应结合植入空间、骨道方向以及旋入过程中的阻力变化进行校核。
建模时先确定螺钉轴线和总长边界,再以回转方式建立球头与杆体基础轮廓。球形头部并非独立装饰结构,它与后续钉座或锁紧元件形成球面配合,配合区域的圆弧半径、颈部收窄量和杆部交接圆角都会影响接触状态。若头部直径过大,会占用椎板附近空间并增加植入干扰;若头部过小,则内六角驱动孔壁厚不足,承受旋入扭矩时容易出现口部变形。颈部过渡应避免突变台阶,因为该区域在弯曲载荷下应力集中明显,圆角连续性需要在曲面检查中重点确认。
螺纹段采用细长比例设计,适合沿预设骨道深入椎体。外螺纹不能简单使用装饰性贴图表达,应形成真实螺旋实体,牙顶、牙侧和牙底均需保持连续。旋风铣加工思路对这类细长件较有参考价值:刀具轮廓围绕工件作高速旋转,工件按螺距关系进给,最终切除出螺旋牙型。走刀路径和刀具刃形决定了牙底圆弧与表面质量,尤其在小直径、长悬伸工况下,工件挠度、夹持稳定性和切削热都会影响最终尺寸。三维造型中把螺纹起始端、收尾端和杆部尖端做出平缓过渡,可减少旋入初期的偏摆,也便于工艺人员评估刀具进退刀空间。
内六角驱动孔位于球头顶端,孔深与对边尺寸需要兼顾扭矩传递和头部强度。孔口倒角可引导批头进入,但倒角过深会削弱球头外壁;孔底若采用尖角结构,热处理或承载时容易形成裂纹源,因此在模型中保留底部圆角和合理壁厚更符合工程实际。驱动孔轴线应与螺杆轴线重合,任何偏心都会使旋入力矩不对称,增加螺钉晃动和骨道损伤风险。
从安装边界看,螺钉进入骨质后,球头以上区域需要留给钉座、连接棒和锁紧螺母,不能被周围软组织通道或器械操作空间干涉。球面直径决定了角度调节范围,杆部外径和螺纹大径决定骨道预备尺寸,尖端形状则影响穿入过程中的导向性。设计评审时可沿轴线剖切,检查内孔底部到螺纹牙根的最小壁厚;也可建立简化骨块模型,观察不同倾斜角度下球头与钉座的接触带是否落在有效弧面上。
结构细节上,螺纹牙侧应服务于拉拔承载,而不是追求普通螺栓的高预紧模式。脊柱植入物受力包含轴向拔出、弯曲摆动和周期性微动,牙底圆角、杆芯直径和球颈过渡共同决定疲劳寿命。若杆部过长而根径偏小,悬伸段在偏心载荷下会产生较大弯曲应力;若螺纹牙顶过锐,加工和旋入过程中容易崩边。将螺旋曲面与回转体合并后,还需检查牙型首尾是否存在零厚度面片,保证后续工程图、剖切测量和数控编程都能直接使用。
该模型的价值在于把临床植入需求转化为可加工的机械结构:球头提供角度适配,内六角提供旋入驱动,细长螺纹提供骨内把持,连续圆角控制应力集中。对于结构设计人员,可据此延伸不同直径、长度和螺距规格;对于加工人员,可据此规划走心式车床旋风铣工序、夹持位置和刀具轮廓;对于选型人员,则能直观判断螺钉在脊柱内固定器械中的装配边界与承载特点。
